[M65831T62M0001前极LM4610+OPA2604AD827混响威码WIMA伊娜ELNA板]
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | [LM4610+T62M0001+OPA2604板], [LM4610+T62M0001+AD827板], Световая панель, Аксессуары, трансформатор, Аксессуары, трансформатор, 8W, [PCB电路板] |
[安装注意]
[1：LM4610是电子音量控制电路，音量电位器要旋动一段才能使LM4610内部的电子开关动作，然后有声音输出，不是电路有问题。]
[ 2：电源需要交流双15V供电，低于双15V容易产生交流声音。发货之前安装，测试好了，接电源，功放就可以工作。]
[ 3：信号输入，输出一定要用屏蔽线，中间接地，左右接左右声道。电路板接金属外壳屏蔽。搞不清楚的问客服。]
[ 4：需要有一定动手能力，完全不懂的不建议购买，不清楚的请在熟悉电路朋友指导下安装。]
[有两个版本，运][放不一样，其他零件一样。]

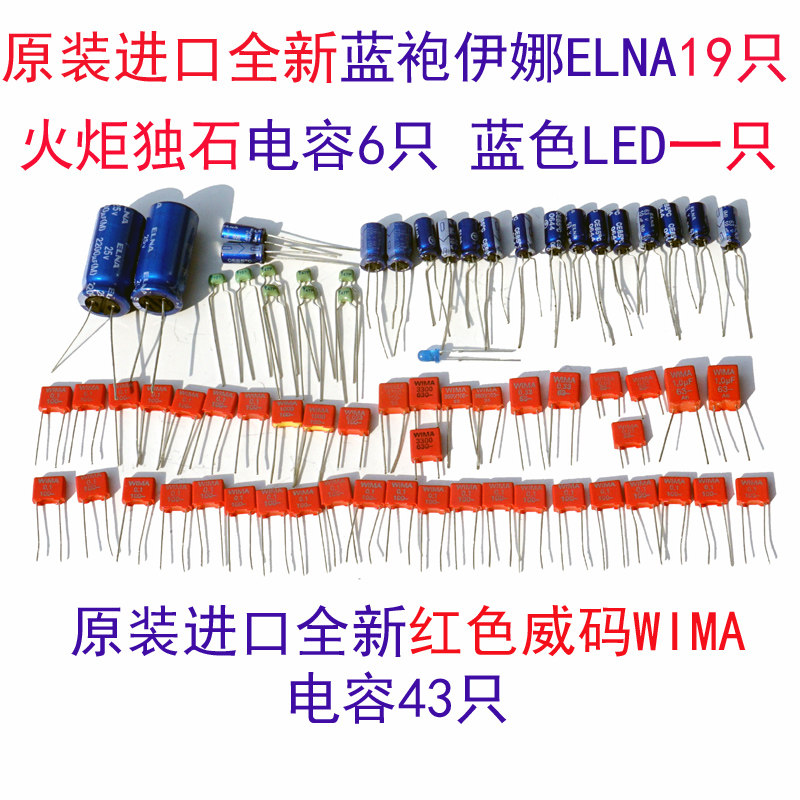

[OPA2604电路板用料实物图片]
[货真价实真材实料]

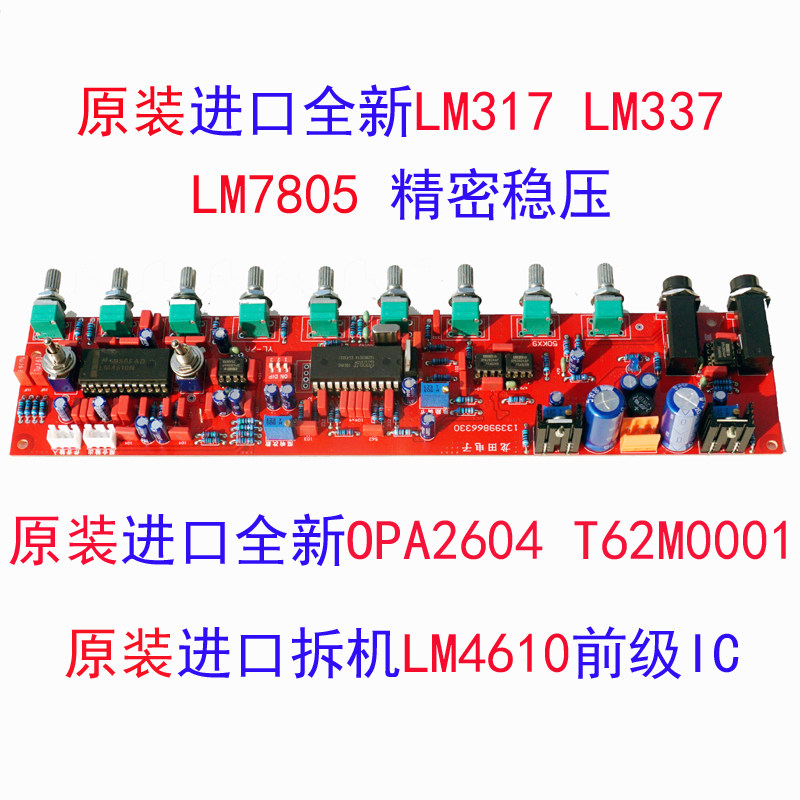

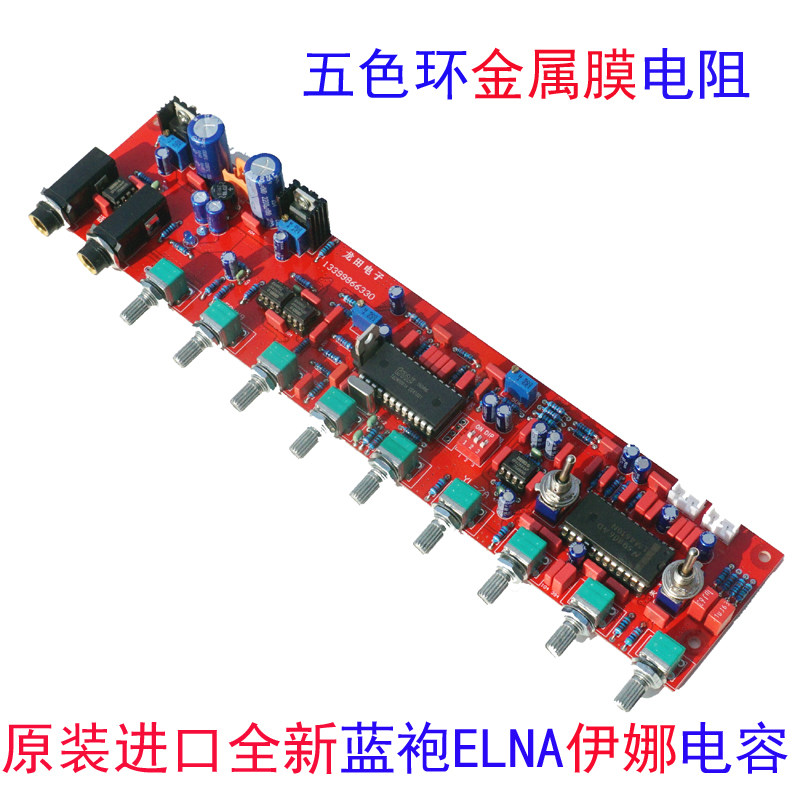

[OPA2604电路成品板图片]

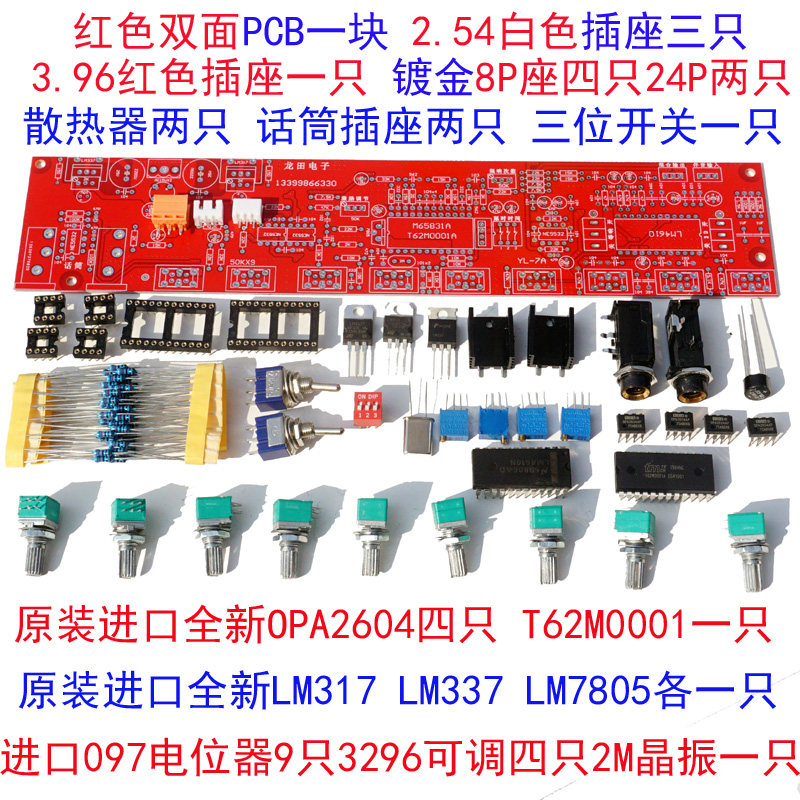

[AD827用料图片]

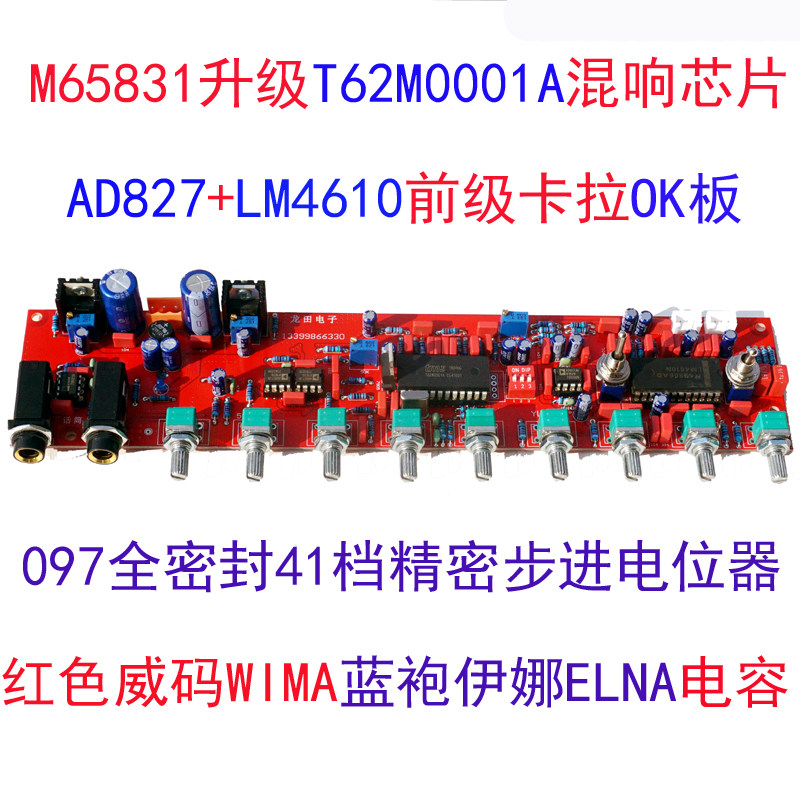

[AD827电路成品板图片]
[配件图片{需要另外购买}]
[ 电路板说明]
[1：红色威码WIMA电容，蓝袍伊娜ELNA电解电容升级改进版采用优质1.6mm双面吹锡红色阻焊PCB电路板.话筒插座螺丝固定孔改进到PCB边缘，和电位器中点在一条线上，方便固定安装。]
[2：电阻采用金属膜五色环电阻，电介全部采用全新进口伊娜ELNA蓝袍电解电容，小电容全部采用原装全新进口红色威码WIMA电容。4个原装全新进口OPA2604，板上面所有IC插座都采用园脚镀金插座，电位器采用09型全密封进口优质精品41档步进电位器。前极采用美国原装拆机LM4610+全新OPA2604，激励，话筒放大采用OPA2604。卡拉OK采用台湾原装全新T62M0001A芯片。]

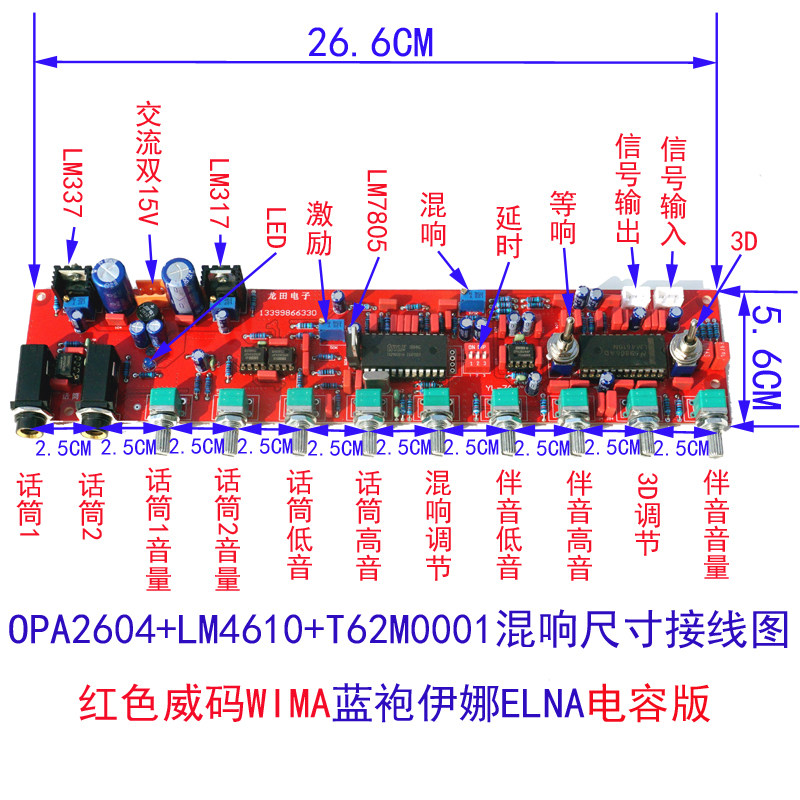

[ 3：左边两个黑色插座分别为话筒1，话筒2插座。左后边两个电容中间白色插座是交流双15V电源输入，板上带2A园桥整流，2200uf/25v滤波电路，采用全新原装进口LM317，LM337精密调节稳压电路。增加了LED电源指示灯。中间T62M0001A芯片右边红色开关是调节延时时间编码开关。右后边两个白色插座，右边第一个是信号输入，第2个是信号输出。LM4610左边开关是等响调节，LM4610右边开关是3D调节。]
[4：电位器从左到右分别为：1，话筒1音量调节。2，话筒2音量调节。3，话筒低音调节。4，话筒高音调节。5，混响量调节。6，伴音低音调节。7，伴音高音调节。8，3D调节。9，伴音音量调节。]
[本店的所有电路板都是根据我们40年功放电路DIY经验参考经典电路优化线路设计，自己手工制作，精心安装，测试而成，手工定制辛苦，不能和机器焊接的比焊接光洁度，没有质量问题不退换的，请朋友们考虑清楚在购买，谢谢理解！]
