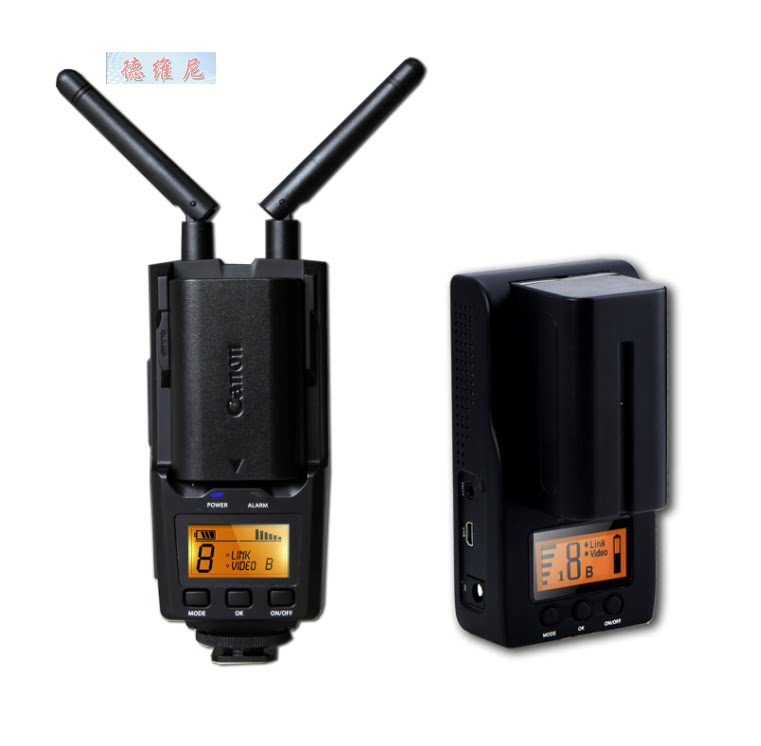

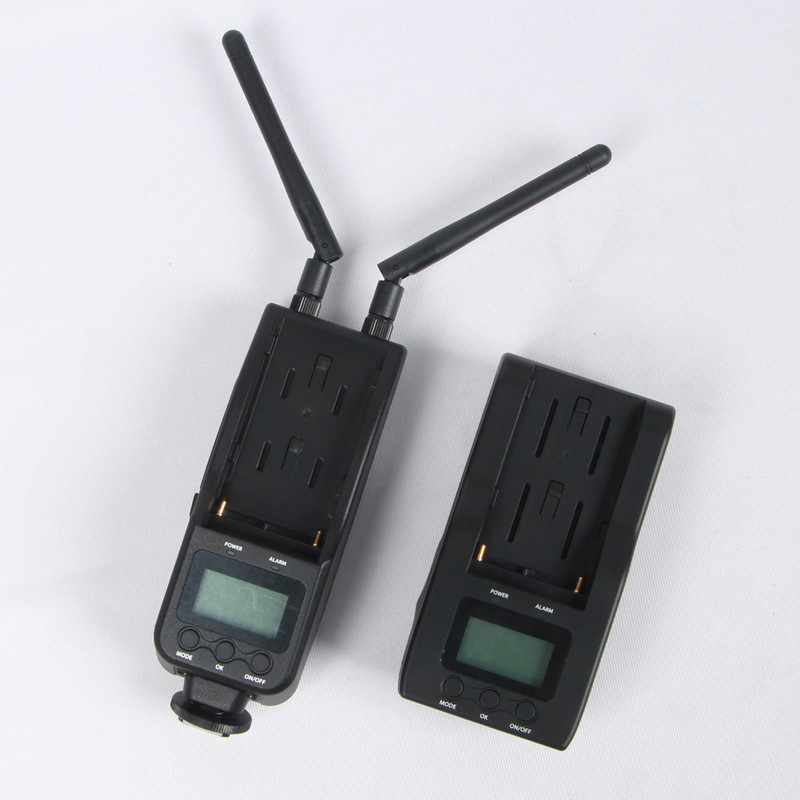

Vision CVW 100M Беспроводная карта HDMI Wireless High -Definition Обновление передачи видео Pro100
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
PRO100 — модернизированная версия с дальностью передачи 120 метров.
Подходит для видеокамер, камер и другого портативного видеооборудования высокой четкости с выходом HDMI; -Поддерживает источник питания постоянного тока (адаптер питания 12 В, аварийный источник питания с широким диапазоном напряжения (6 В ~ 17 В) или установку литиевых батарей (SONY NP-F570/F750/Canon LP-E6+ и аккумуляторы совместимых серий) для источника питания и имеет внутреннюю защитную конструкцию для предотвращения подачи питания; -Передняя конструкция представляет собой держатель литиевой батареи, используемый для установки SONY!
Поскольку кино- и телевизионное оборудование высокой четкости становится все более и более широко используемым, в процессе проводки возникает множество проблем, таких как высокая стоимость проводов и короткий срок службы. Если защиты на месте недостаточно, то вытаптывание проходящих мимо людей может повлиять на работу проводов и даже привести к авариям в прямом эфире. Успешно разработан комплект оборудования беспроводной передачи высокой четкости Phantom-100 компании Vision Crystal, реализующий беспроводную передачу для кино- и телесъемок. Беспроводное передающее оборудование высокой четкости Vision Crystal с настройками Plug-and-Play может полностью удовлетворить различные потребности съемки в помещении и на открытом воздухе, особенно функция беспроводной передачи данных, которая принесет вам более безопасное и профессиональное удовольствие.
Функции
1. Беспроводная передача видео высокой четкости, поддержка ввода и вывода аудио и видеосигнала HDMI.
2. Поддерживает видеодисплей Full HD 1080P/60 Гц с очень низкой задержкой.
3. Все оборудование подключается по принципу «подключи и работай», программное обеспечение не требуется.
4. Расстояние передачи до 100 м.
5. Поддерживает внешний источник питания от литиевой батареи, что упрощает перемещение.
6.Поддерживает установку горячего башмака с помощью гайки 1/4.
7. Поддержка аудиовхода от внешнего микрофона.
8. Высококачественный ЖК-экран отображает сигнал и состояние батареи продукта.

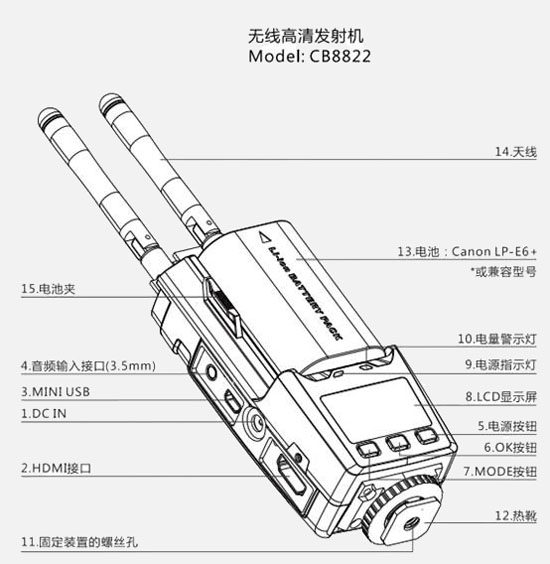

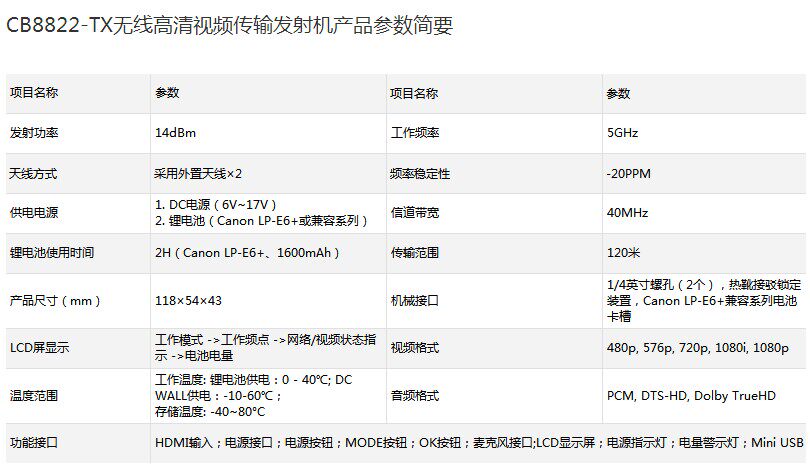

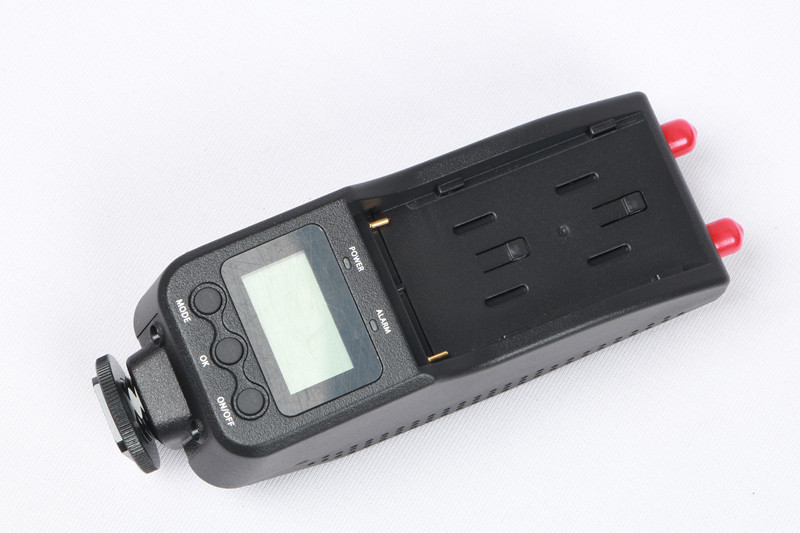

Описание интерфейса передатчика
1. Вход постоянного тока:
Этот порт подключается к адаптеру питания (СПЕЦИФИКАЦИЯ: 5,5 мм).
2. Интерфейс HDMI:
Подключите устройство-источник высокой четкости, поддерживающее выход HDMI.
3. MINI USB: обновление программного обеспечения.
Режим подчиненного USB-устройства, его основная функция — подключение к компьютеру для обновления программы или отслеживания рабочего состояния продукта.
4. Интерфейс аудиовхода (3,5 мм):
Подключите активный микрофон
5. Кнопка питания:
При питании от внешнего источника питания или аккумулятора нажмите кнопку и удерживайте ее в течение 2 секунд, чтобы включить модуль передатчика; нажмите кнопку еще раз и удерживайте ее в течение 2 секунд, и модуль передатчика перестанет работать (независимо от состояния включения и выключения питания аккумулятор не будет заряжаться)
6. Кнопка ОК:
Подтвердите и переключите внутренние и внешние аудиофункции (конкретные операции см."Раздел инструкций по эксплуатации"введение)
7. Кнопка РЕЖИМ:
Выбор функции
8. ЖК-дисплей:
Используется для отображения текущего рабочего состояния передатчика (состояние сетевого видео, канал передачи, рабочий режим, заряд батареи).
9. Индикатор питания:
Всегда включен: питание в норме
Не горит: питание выключено или ненормально
10. Сигнальная лампа аккумулятора:
При низком заряде батареи мигает сигнал тревоги.
11. Отверстия для винтов крепления устройств:
2 шт. размером 1/4 дюйма для крепления к кронштейнам винтами.
12. Горячий башмак:
стационарной установки"Горячие ботинки"Предназначен для установки на видеокамеры, фотоаппараты."Горячие ботинки"Часть слота для карт, фиксированный передатчик
13. Батарея:
CB8822: аккумулятор серии Canon LP-E6+, совместимый с аккумулятором
14. Антенна: беспроводная передача
15. Зажим для аккумулятора: используется для фиксации аккумулятора.

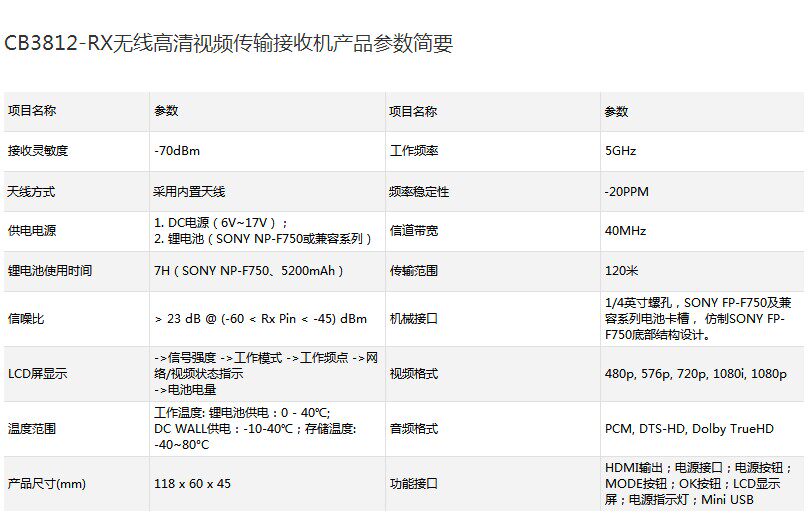

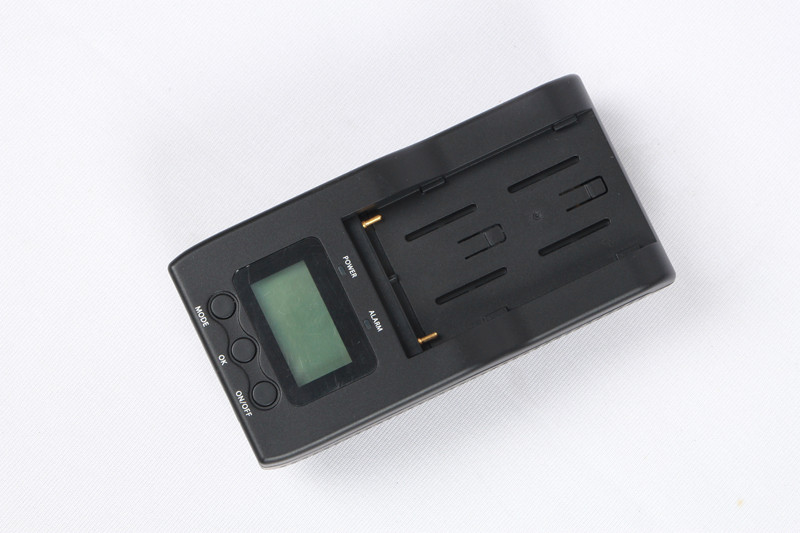

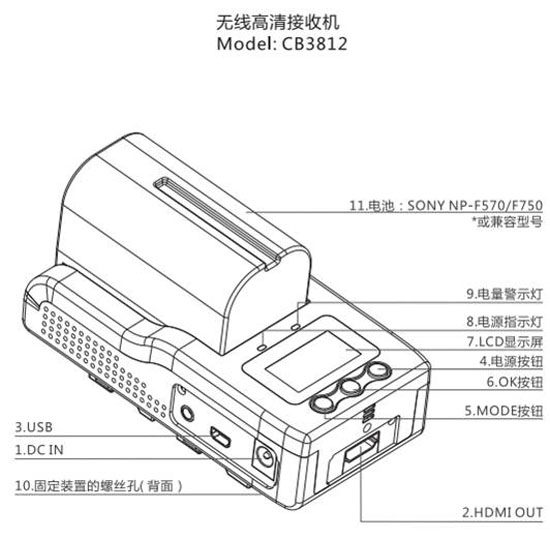

Приемник беспроводной передачи видео высокой четкости Описание интерфейса продукта
1. Вход постоянного тока:
К этому порту подключается адаптер питания (СПЕЦИФИКАЦИЯ: 5,5 мм;)
2. ВЫХОД HDMI:
Подключитесь к устройству отображения высокой четкости (HD-телевизор, проектор), поддерживающему вход HDMI.
3. MINI USB: обновление программного обеспечения.
Режим подчиненного USB-устройства, его основная функция — подключение к компьютеру для обновления программы или отслеживания рабочего состояния продукта.
4. Кнопка питания:
При питании от внешнего источника питания или аккумулятора нажмите кнопку и удерживайте ее в течение 2 секунд, чтобы включить модуль передатчика;нажмите кнопку еще раз и удерживайте ее в течение 2 секунд, и модуль передатчика перестанет работать (батарея не будет заряжаться независимо от состояния включения и выключения питания).
5. Кнопка РЕЖИМ:
Выбор функции
6. Кнопка ОК:
Функция подтверждения
7. ЖК-дисплей:
Используется для отображения текущего рабочего состояния передатчика (состояние сетевого видео, канал передачи, уровень сигнала, заряд батареи).
8. Индикатор питания:
Всегда включен: питание в норме
Не горит: питание выключено или ненормально
9. Сигнальная лампа аккумулятора:
При низком заряде батареи мигает сигнал тревоги.
10. Отверстия для винтов крепления устройств:
Размером 1/4 дюйма, для крепления к кронштейнам с помощью резьбовых стержней.
11. Батарея:
Батареи серии, совместимые с SONY NP-F570/F750

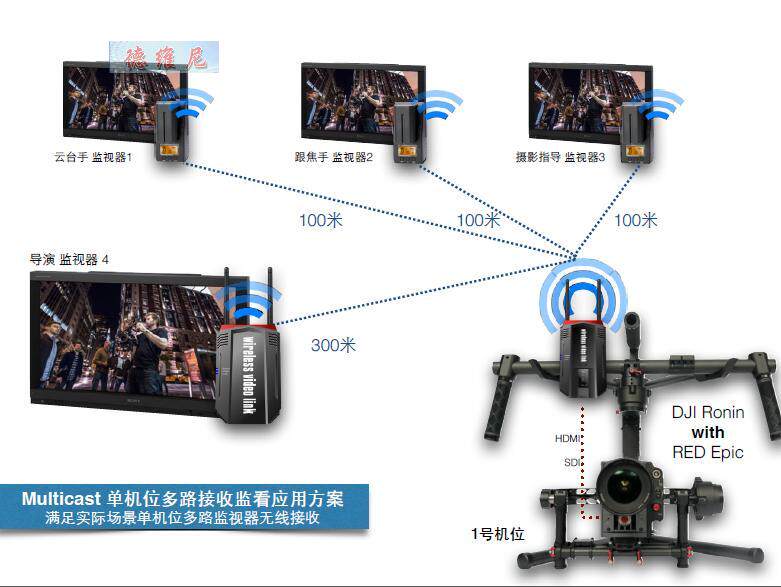

Успешная разработка комплекта оборудования беспроводной передачи высокой четкости CB8822/CB3812 компании Vision Crystal позволила обеспечить беспроводную передачу при съемке фильмов и телепередач.Беспроводное передающее оборудование высокой четкости Vision Crystal с настройками Plug-and-Play может полностью удовлетворить различные потребности съемки в помещении и на открытом воздухе, особенно функция беспроводной передачи данных, которая принесет вам более безопасное и профессиональное удовольствие.Эту беспроводную систему передачи HD-видео на большие расстояния можно использовать для кинопроизводства, прямых трансляций и многих других приложений, требующих высококачественного беспроводного видеосоединения, таких как свадьбы и конференции.Сущность

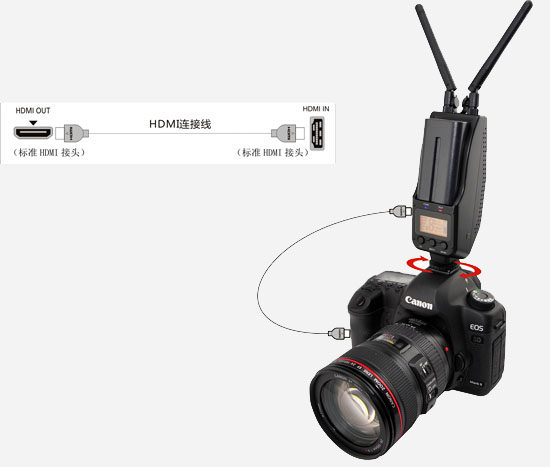

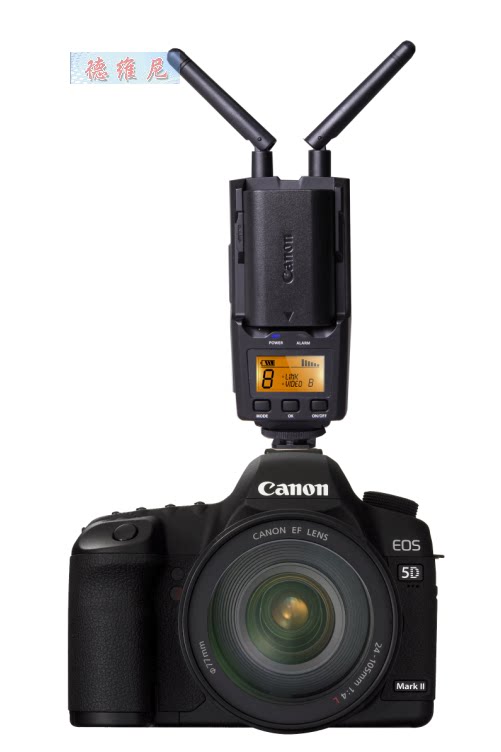

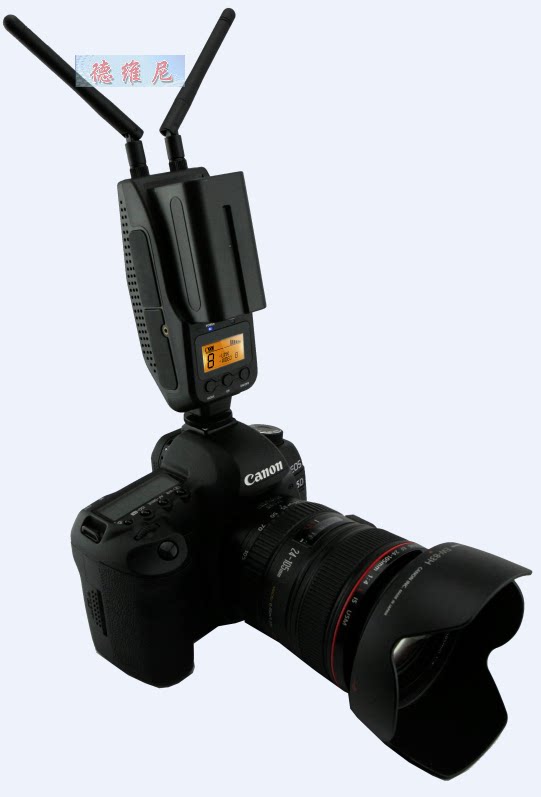

Принципиальная схема подключения зеркальной камеры
1. Установите антенну на передатчик и поверните ее по часовой стрелке.
2. Отрегулируйте направление антенны передатчика так, чтобы было два пути, каждый под прямым углом 90 градусов.
3. Установите батарею в передатчик.
4. Установите передатчик на зеркальную камеру, поверните его по часовой стрелке и зафиксируйте так, чтобы экран передатчика был обращен назад. Подключите интерфейс HDMI передатчика к интерфейсу HDMI зеркальной камеры через кабель HDMI (как показано на рисунке).
5. Включите питание передатчика, включите/выключите и включите зеркальную камеру.

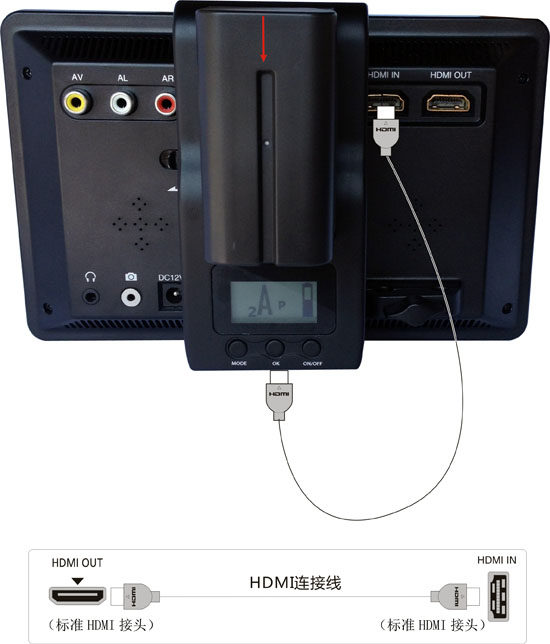

Схема подключения к монитору
1. Установите аккумулятор в приемник.
2. Установите ресивер на монитор, подключите кабель HDMI и включите питание (питание ресивера и монитора).

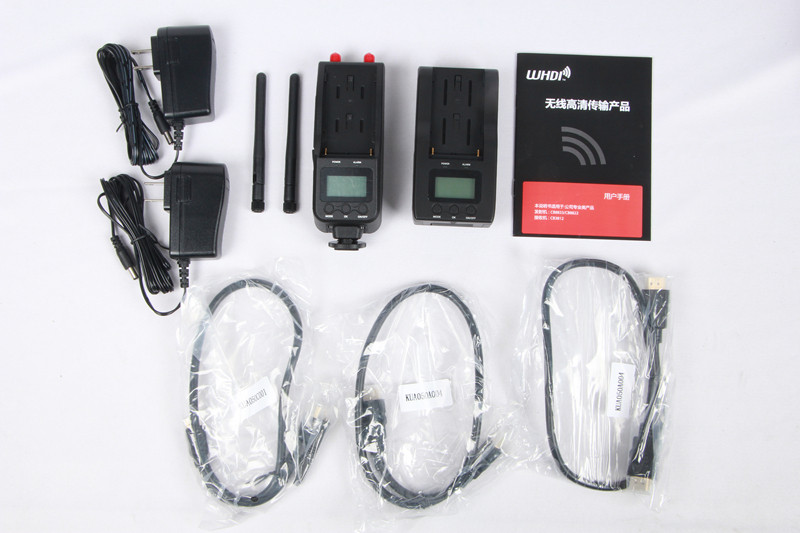

Товарная накладная
После распаковки проверьте детали упаковочного листа.Если отсутствуют детали, обратитесь к дилеру. Компоненты каждой модели подлежат следующему упаковочному листу.

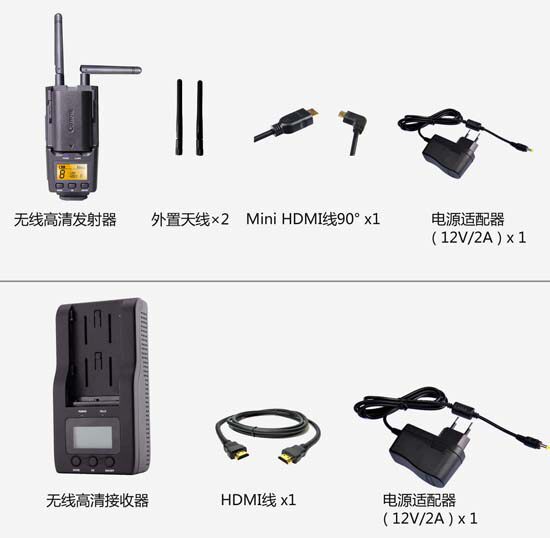

1. Беспроводной HD-передатчик×1. Внешняя антенна×2. Кабель Mini HDMI 90.°×1. Адаптер питания (12 В/2 А)×1
2. Беспроводной приемник×1. HDMI-кабель×1. Адаптер питания (12 В/2 А)×1
