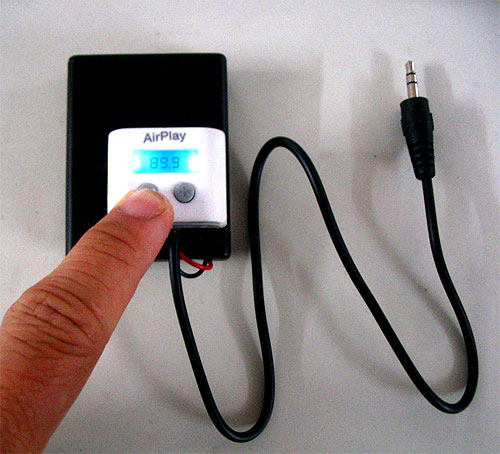

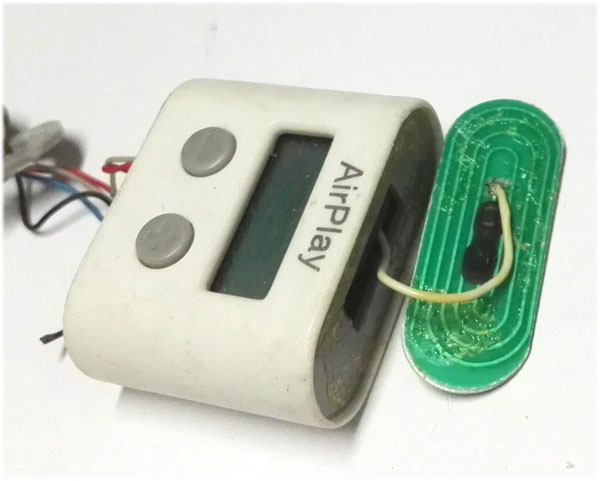

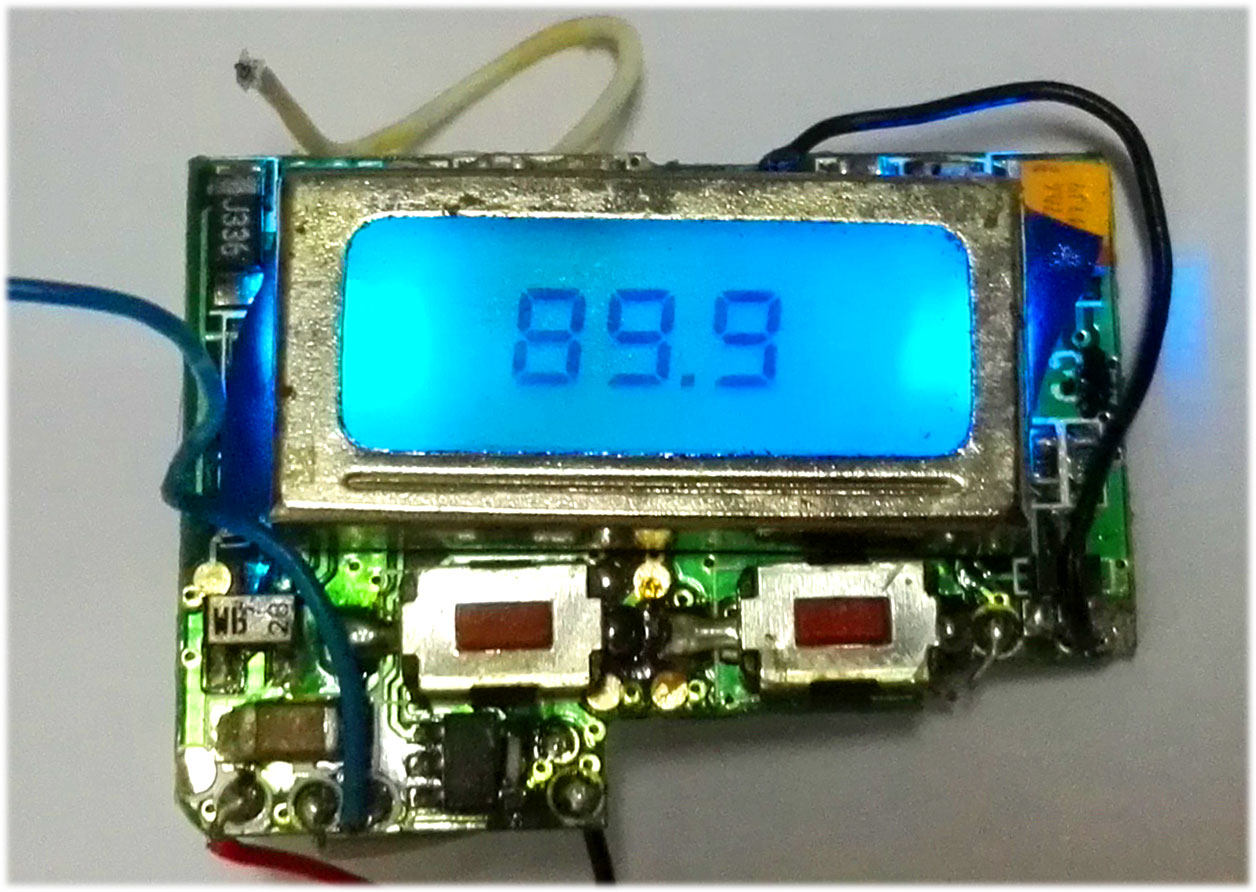

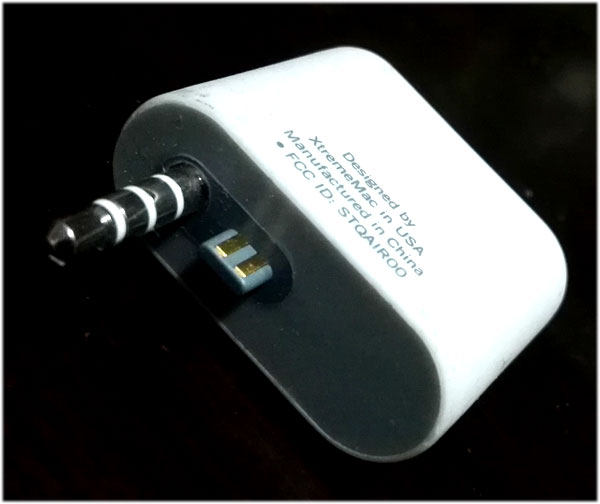

Используйте BH1417F, чтобы сделать трансмиссию с частотой FM, трансмиссию по частоте, модификация стереопроводников Airplay
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
ПРИМЕЧАНИЕ. Этот товар отправляется только Фэй!

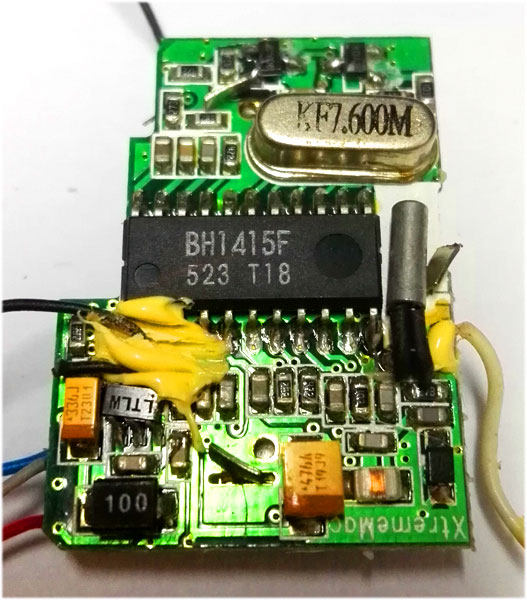

BH1417 - это FM Wireless -передающий чип. Он может работать в полосе частот от 87 МГц до 108 МГц. Он используется в сочетании с простой периферической схемой и может передавать аудио FM -сигналы. Он может стерео модулировать, передавать и передавать стерео -аудиосигналы, такие как компьютерные звуковые карты, игровые приставки, компакт -диски, DVD -диски, MP3 и миксеры для стерео -модуляции. Он может реализовать стереопроводную передачу беспроводной частотной модуляции с помощью стереосивер из обычной частотной модуляции. Беспроводной аудио -адаптер, подходящий для создания стерео беспроводных динамиков, беспроводных наушников, компакт -дисков, MP3, DVD, прокладки, ноутбуков и т. Д.
Схема передачи FM применяет систему петли с фазовой петлей со стабильной частотой. Эта часть состоит из высокочастотного осциллятора, высокочастотного усилителя и синтезатора частоты с фазовой петлей. Частотная модуляция реализована высокочастотным осциллятором, состоящим из варакторного диода. Высокочастотный осциллятор представляет собой фазовый петлей VCO, через который напрямую модулируется стерео композитный сигнал. Высокочастотный генератор состоит из петли LC за пределами 9-го штифта и внутренней цепи. Сигнал колебаний выводит из контакта 11 через высокочастотный усилитель и отправляется в схему петли с фазовым петлей для сравнения. После того, как сигнал выводит из контакта 7, значение высокочастотного генератора корректируется, чтобы убедиться, что частота стабильна. Как только частота установлена фазовой блокировкой превышает частоту, установленную контактом 7, вывод 7 вытягивает выходной уровень выше; Если он ниже, чем установленная частота, она тянет выходной уровень ниже; В то же время его уровень не изменится.
1) Интегрируйте цепи предварительного имфазиса, ограничивающие схемы и схемы фильтрации низких частот (LPFS), чтобы качество аудиосигнала значительно улучшилось по сравнению с цепями дискретных компонентов (таких как BA1404, NJM2035 и т. Д.).
2) Принять фазово-блокирующую контурную блокировку частоты и интегрировать его с схемой передачи частотной модуляции, чтобы частота передачи была очень стабильной.
3) 4-битный переключатель кода используется для настройки частоты, который может устанавливать 14 точек частоты, что очень удобно в использовании.

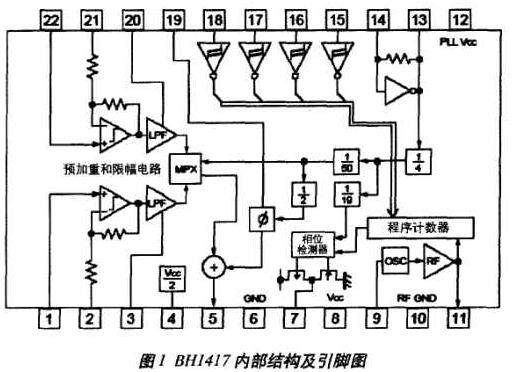

Внутренняя структура BH1417 показана на рисунке 1. Она состоит из 5 частей: схема предварительной обработки аудио (акцент, ограничение амплитуды и фильтрация низких частот); Основная схема генерации частоты (кристаллический генератор, частотное деление); Цепь петли фазовой блокировки (обнаружение фазы, частота блокировки); Схема настройки частоты (высокий и низкий уровень преобразования); Частотная модуляция схема передачи. Периферические схемы в основном включают в себя цепь управления частотой, состоящую из переключателей декодирования, цепь генерации носителей, состоящая из генератора, контролируемого напряжением, таймера и некоторых связующих конденсаторов.
Стереосигнал вводится через контакты 1 и 22 и в сочетании с внешней резитивной емкостью комбинации контактов 2, 3, 20 и 21, фильтрации в низком количестве проходов, предварительного имфазиса и модуляции стереосигнала завершаются. Модулированный композитный сигнал выводится через контакт 5. После декодирования и фазовой идентификации частоты ввода в контактах 15, 16, 17 и 18 декодируются и определяются фазовым сигналом, контрольный сигнал VCO генератора PLL выводит из PINS 7. Этот VCO контролирует модную частоту с высокой частотой частотой частоты FM-частота, и часто использует частоту частоты, и часто используется частота частота, и часто использует частоту частоты частоты FM-частота, и часто использует частоту частоты частоты частоты FM-частота, и часто используется частота частота, и часто используется частота частота. Стереосигнал вывод по контакту 5 через Дарлингтон Транзистор 2SD2142. Модулированный сигнал вводится в BH1417 через контакт 9, а RF -сигнал, усиливаемый внутренним RF -усилителем, выводится из PIN 11. Выходной сигнал может быть непосредственно подключен к передаче антенны для передачи или вводится к радиочастотному усилителю мощности для усиления и передачи передачи передачи. 13. Контакты 14 должны быть подключены к внешнему кристаллическому генератору 7,6 МГц, чтобы обеспечить стабильные часы, необходимые для обнаружения фазы, модуляции стереосигналов и других частей BH1417.
