1,2G 15DBI Направленная режущая сетка Параболическая передача видео передачи Антенны Аудио и видеопередача Поддержка антенны

Цена: 7 477руб.    (¥355)
Артикул: 23175204412
Доставка по Китаю (НЕ включена в цену):
634 руб. (¥30)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:小荷才露尖尖角噢
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥29100606 153руб.
¥160033 488руб.
¥148030 977руб.
¥2585 452руб.
  • Информация о товаре
  • Фотографии

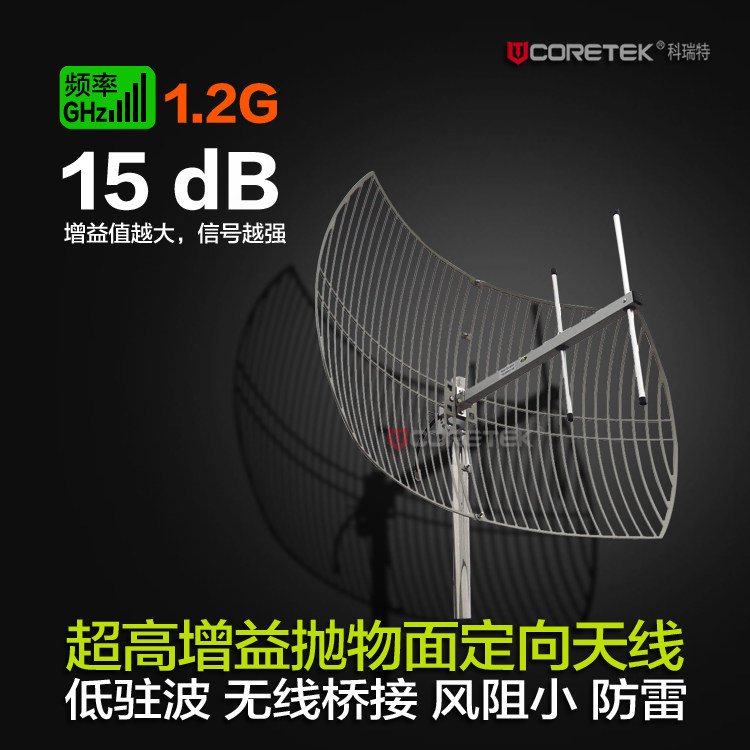

1.2G 15DBI Направленная сетка параболическая аудиовидиционная антенна трансмиссионная антенна

Модель:SS-1200HSD9-15

Характеристика

Высокий усиление, низкие волны

Сетка алюминия с алюминиевой сеткой

Anti-UP старение покрытия

Может быть установлен вертикально или горизонтально поляризован

Стандартный оснащен регулируемым угловым вращением

Подходящий

Используется для беспроводной дистанционной системы наблюдения за видео,Инженерная инженерия беспроводного сигнального моста,Инженерная инженерия беспроводного покрытия сигнала

Эта антенна подходит только для удаленной передачи, а не для покрытия!

Внешний водонепроницаемый дизайн, не боясь ветра и солнца

категорияCategory

Параболическая антеннаParabolic Antennas

модель

Model

SS-1200HSD9-15

Диапазон частот

Frequency Range-MHZ

1000~1200

пропускная способность

Bandwidth-MHZ

200

Прирост

Gain-dBi

15

Горизонтальная ширина платформы

Horizontal Beamwidth-°

28

Вертикальная ширина поверхностной волны

Vertical Beamwidth-°

18

Сравнение

F/B Ratio-dB

≥30

Жительница напряжения Бобби

VSWR

≦1.5

Номинальный импеданс

Nominal Impedance-Ω

50

Режим поляризации

Polarization

вертикальныйVertical

Максимальная мощность

Maximum Power-W

100

размер

Dimension-m

0.6x0.9

масса

Weight-kg

3

Сопротивление ветра

Rated Wind Velocity-m/s

60

Связь

Connector

NСиденье или пользователь назначенN Female or Customization

Поддержка диаметра стержня

Mounting Mast Diameter-mm

Мрачный35~50

Примечания установки:

1Используйте винт с самозаказыванием, чтобы установить сетку отражателя в верхней части коробки подачи. ПРИМЕЧАНИЕ. При установке направление сетки отражателя должно соответствовать длинной стороне вершины подачи;

2, используйте четыреM5Болты соединяют сетки с обеих сторон левой и правой, чтобы сделать их отражающей поверхностью;

3, используйте дваM6Болт будет“L”Исправьте код зажима на задней части сетки, а затем используйте еще дваM6Болты устанавливают квадратную трубку с подачей вертикально на центре сетки. (Примечание: сетка отражателя должна быть параллельной сетке сети отражения антенны.

4, исправить код регулировки угла на“L”На коде, затем установите код регулировки угла на стержне, положите на перегородку из нержавеющей стали, затяните гайку и дайте код регулировки угла крепко обнять стержень, как показано на рисунке выше;

5, Проверьте, хорош ли контакт соединения, а затем используйте водонепроницаемую ленту, чтобы обернуть соединение и гнездо;

Меры предосторожности:

1, Метод установки приведенного выше изображения - это метод вертикальной поляризации;

2, Если вам нужно использовать метод горизонтальной поляризации,“L”Тип зажима ротари90°Просто установите его;

3, Измените положение кода регулировки угла, чтобы изменить угол наклона антенны. Чтобы перейти от вниз на вверх, вам нужно только перевернуть антенну вверх и вниз, чтобы установить ее.

Также обратите внимание: подача сетки не должна быть установлена ​​неправильно! Согласно ситуации после продажи,Много клиентовУстановит обратную передачу, пожалуйста, посмотрите ясно, не используйте его в спешкеСущность

1.Какие условия подходящие для использования антенны сетки?

A: Подходит для крупномасштабных наружных соединений с точкой точки——Например, связь на расстоянии несколько километров. Все они требуют более точных установок, чтобы указывать на то, где мы хотим получить сигнал, но должен быть очень высокий усиление, чтобы достичь такого расстояния.

2.Как далеко расстояние передачи антенн сетки?

Ответ: С точки зрения на визуальное расстояние, вы можете достичь3kmВышеуказанный диапазон передачи. Если в середине есть препятствия, такие как здания, деревья и т. Д., Это зависит от фактической среды. Эта антенна не подходит для использования в помещении.15kmТест успешно, но он должен быть беспрепятственным визуальным.



Получить инструкции:
   При условии равной входной мощности соотношение плотности мощности сигнала, генерируемого фактической антенной, и идеальной единицы излучения в той же точке в пространстве. Он количественно описывает степень, в которой антенна концентрирует излучение входной мощности. Усиление явно тесно связано с картой направления антенны. Чем уже основная доля карты направления, тем меньше вторичная доля и тем выше усиление. Вот как вы можете понять физическое значение усиления - чтобы генерировать определенный размер сигнала в определенной точке на определенном расстоянии. Если вы используете идеальный не направленный точечный источник в качестве передающей антенны, требуется 100 Вт входной мощности, а при использовании определенной направленной антенны с усилением G = 13 дБ = 20 в качестве передающей антенны входная мощность составляет всего 100 /20 = 5 Вт.   Другими словами, усиление антенны, с точки зрения ее радиационного эффекта в его максимальном направлении излучения по сравнению с идеальным точечным источником без направления, введите множительные выходные мощности и усиление полу-волнного осциллятора G = 2,15 дБИ
    Направленные антенны передают сигналы в определенном направлении, например, использование набора продуктов (на переднем конце установлен только одна камера), один передатчик и один прием (один передатчик передатчика в точку приема).  Всципляционная антенна передает сигналы в окружающую среду. Например, когда передатчик передатчика использует вспоминающую антенну для нескольких приемников; На нескольких приемниках в центре управления каждый приемник использует направленную антенну отдельно.   Антенна обычно устанавливается на передатчике. Если вы хотите, чтобы эффект был лучше, вы можете установить передатчик и приемник на антенну. Наружные антенны могут быть установлены выше 200 МВт. При установке наружных антенн в среде открытого барьера расстояние передачи может быть увеличено в несколько раз (в зависимости от усиления антенны, каждое увеличение усиления антенны на 5 дБ эквивалентно удвоению мощности передатчика). Направленное направление установки антенны: излучаемая антенна и полученная антенна должны быть установлены и фиксированы в сочетании друг с другом! !
    Если внешняя антенна подключена, эффект не очень хороший. Единственная возможность состоит в том, что внешняя антенна не очень хорошо связана. Эти соединения включают соединение между разъемами на антенне, соединением между антенной и передатчиком, особенно головкой соединения антенны, соединенной с передатчиком. Ядро в середине должно быть точно вставлено в небольшое отверстие в антенне передатчика. В противном случае внешняя антенна вообще не будет работать.

Описание продукта:

1. Очень мощный 15DBIНаружная антенна с высоким усилением, дождь, защищенная от влаги, высокотемпературная устойчивая.

2, Этот продукт имеет лучший эффект установки на наружных условиях, и рекомендуется принести плоскогубцы и другие инструменты для его установки.

3Напоминается, что вы не должны держать антенну в руке и пытаться встряхнуть ее, а затем сказать, что это бесполезно. Правильным способом использования направленной антенны является: для столкновения с источником сигнала или жилой зоной и попытаться поместить позицию антенны как можно больше. Найдите лучшую точку для приема, прежде чем исправить его. Это сделает эффект работать.

Напоминание: на расстоянии беспроводного приема особенно влияет препятствия, поэтому она находится на открытом воздухе или на балконе./Если вы хотите минимизировать препятствия на крыше и в других местах, сигнал будет значительно увеличен. Эффект очень хороший.

О нескольких общих проблемах

1, Как далеко его можно передать? Сколько этажей он может быть разделен? Сколько стен вы можете носить?

Ответ: Расстояния передачи в разных средах совершенно разные, потому что размер мощности, препятствия включают высокие днищики, толщину стен, настенные материалы, плотные и редкие деревья и т. Д.15DBIАнтенна может быть передана в широкой и доступной среде в дикой природе1-1.5Убийца может быть передана в открытой среде в городской области500-800Можно использовать двести метров в средах с большим количеством зданий. Для наружных антенн, попробуйте поместить наружные антенны на обоих концах на высокое место, чтобы антенны были широкими и видимыми друг для друга. Расстояние передачи в это время - это расстояние передачи, которое мы указываем на данные.

2Во время теста, почему вы говорите, что вы можете пройти тысячи метров, но не сотни метров во время теста?

Ответ: Когда мы тестируем наружные антенны, мы их используем.MOTORROLA WR850GИли результат эквивалентной мощности устройства, приемные и передающие антенны расположены в более высоких положениях (например, в верхней части пола и т. Д.), Чтобы избежать блокировки объектов. Например, некоторые люди рассматривают высоту антенны только при тестировании, не регулируя угол поляризации и не достигая того же уровня оборудования при мощности. Следовательно, минимальное условие испытания должно быть проверено по возведенным антеннам.

3Как может быть нестабильная ситуация после нормальной связи?

Ответ: После нормального соединения он равен углу установки и высоты антенны, и не будет вызывать физические изменения.Нестабильные условия могут появляться на разъеме фидера, например, увеличение контактной сопротивления, вызванное длительным окислением.Кроме того, эксплуатация оборудования, такого как тепло, форма питания потока постоянного тока.Особенно важным является влияние погоды. Благодаря нашей практике обнаружено, что дождь и сильный снег влияют на сигнал.

4, Цена выигрыша на вашей антенне реальным?

Ответ: Этот вопрос также больше озабочен друзьями. Концепция самой прибыли относительно. Теоретически, объяснение немного сложнее. Профессиональные и любительские тесты проводятся по сравнению с установленным стандартом. Две эталонные точки были выбраны для тестирования усиления любителя. Один из них-полуволновый генератор, а другой-фиксированная законченная антенна. Через серию сравнительных тестов значение усиления получается. Конечно, это значение имеет ошибки по сравнению с средой профессионального тестирования, и определенно будут определенные ошибки, но эта ошибка не может быть преувеличена или может быть уменьшена. Мы все точные числа, сделанные техническими специалистами через тесты,Пожалуйста, используйте его с уверенностью!

5Сколько там типов?Какова роль?

Ответ: Обычно существуют два типа антенн, а именно направленные антенны и всенаправленные антенны. Как следует из названия, направленная антенна относится к передаче сигнала в определенное направление, в то время как всенаправленная антенна передает сигнал в окружающую среду. Вообще говоря, если это передача точки-точки, используется направленная антенна; Если это точечная передача, используется всенаправленная антенна.

6, Должна ли антенна быть установлена ​​в помещении или на открытом воздухе?

Ответ: Это должно относиться по -разному в зависимости от конкретной ситуации использования и окружающей среды. Конкретное место установки можно найти с нами подробно при покупке. Но, вообще говоря, антенна лучше, когда находится на открытом воздухе. У нас также есть внутренние антенны, которые вы также можете приобрести в соответствии с вашей средой и ситуацией.
