Беспроводной комплект для онлайн-стрельбы Homebrew USB  Сверхширокополосная беспроводная передача UWB/WUSB

Бренд: DIY-WUSB

Модель: DIY-WUSB

Условие: новое

Применение: концепция беспроводного подключения USB-порта в принципе не является несовместимой (за исключением зашифрованных устройств, таких как U-образные экраны банковских карт).

Продается: передатчик + приемник = полный комплект (кроме пауэрбанка (изображение носит ознакомительный характер). На рисунке ниже показано, что использовалось)

Качественная страховка: полгода

Размер: Передатчик (9,3×6.5×1,7 см) приемный конец (8,8×3.5×1,4 см)

белый цвет

Рекомендация: не занимайтесь вторичными поделками без тестирования и подтверждения своих потребностей!

Или вам нужно знать базовые знания о сверхширокополосной связи UWB (чтобы открыть, скопируйте ссылку в адресную строку)

Энциклопедия Baidu http://baike.baidu.com/view/5958.htm
Видео демонстрация + управление драйверами и т.д Ссылка: http://pan.baidu.com/s/1boOu32v Пароль: khfk
Документация по драйверам




UWB2014A03

Предисловие

    Получив более 10 DLINK DUB-2240, некоторые заинтересованные друзья заинтересовались комплектами для беспроводной съемки, сделанными своими руками. На зарубежных сайтах:“http://www.homebrewusb.com (Оригинальный сайт закрыт для отгрузки в связи с прекращением производства СШП и нехваткой сырья)”Изучив кое-что из материалов, посвященных DIY, я решил сделать это сам. Предполагается, что DUB-2240 представляет собой беспроводной UWB-концентратор с 4 портами USB и отличается повышенным удобством использования.

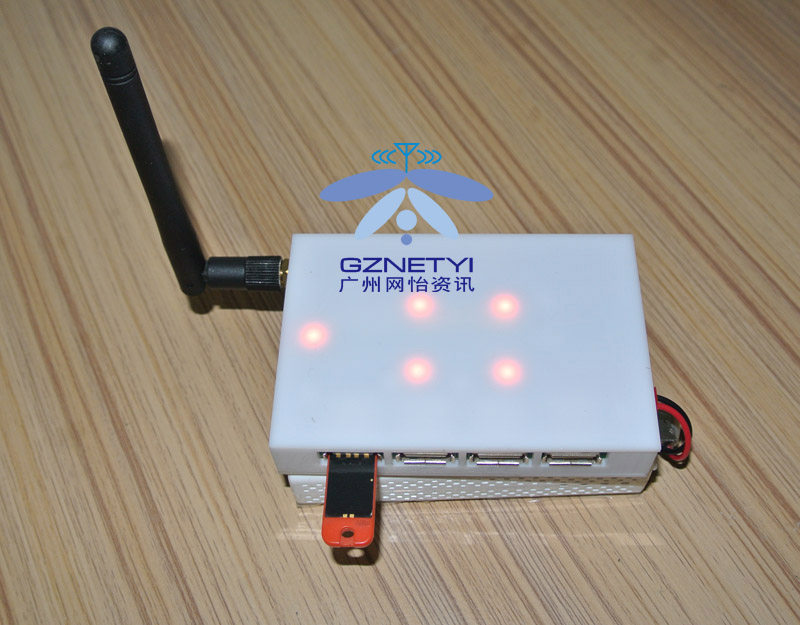

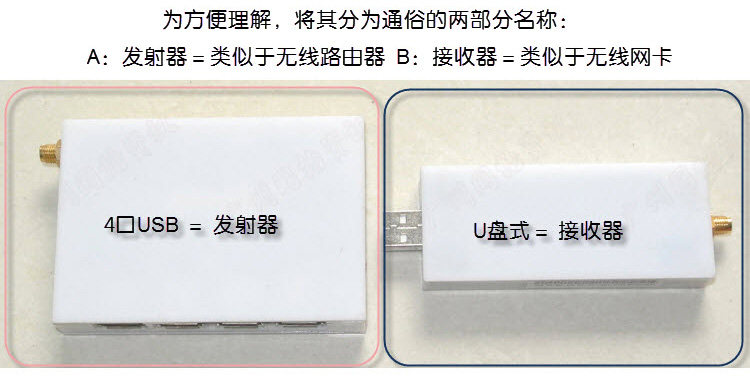

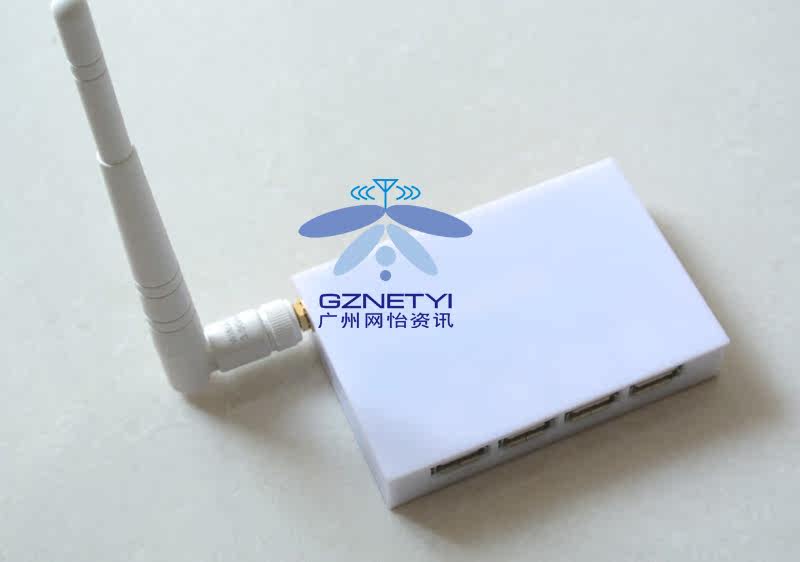

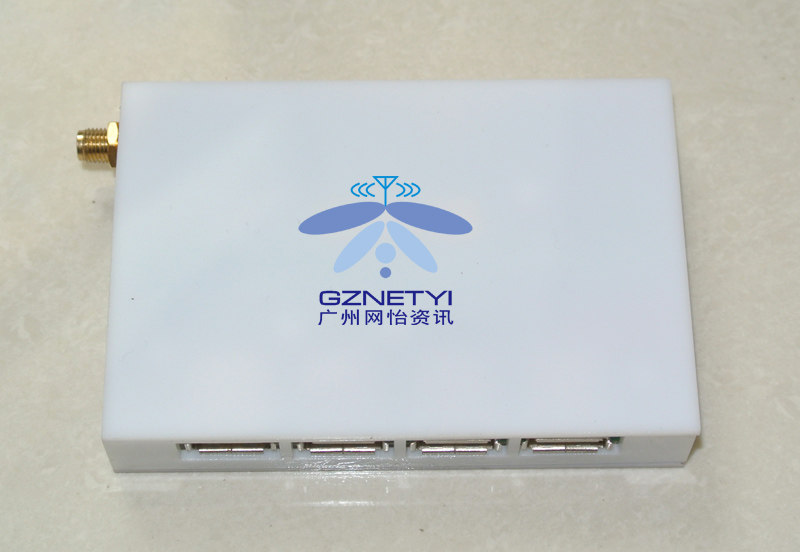

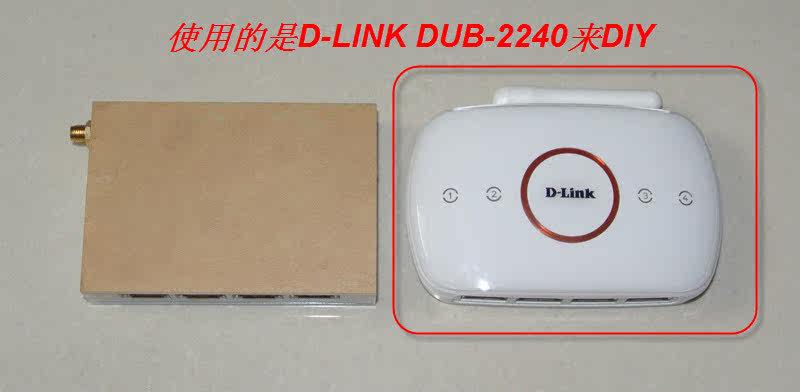

    О: В качестве основного корпуса передатчика используется DLINK DUB-2240. Нужно только разобрать оригинальную оболочку и заменить ее на самую маленькую акриловую оболочку, подходящую по размеру.

   B: В приемнике используется модуль Lenovo UWB minipci-e + плата адаптера для завершения типа U-диска для удобства использования.

        (Карта USB-адаптера заменяется для облегчения установки. Если позволяют условия, подключите карту непосредственно к ноутбуку, чтобы получить полную скорость)

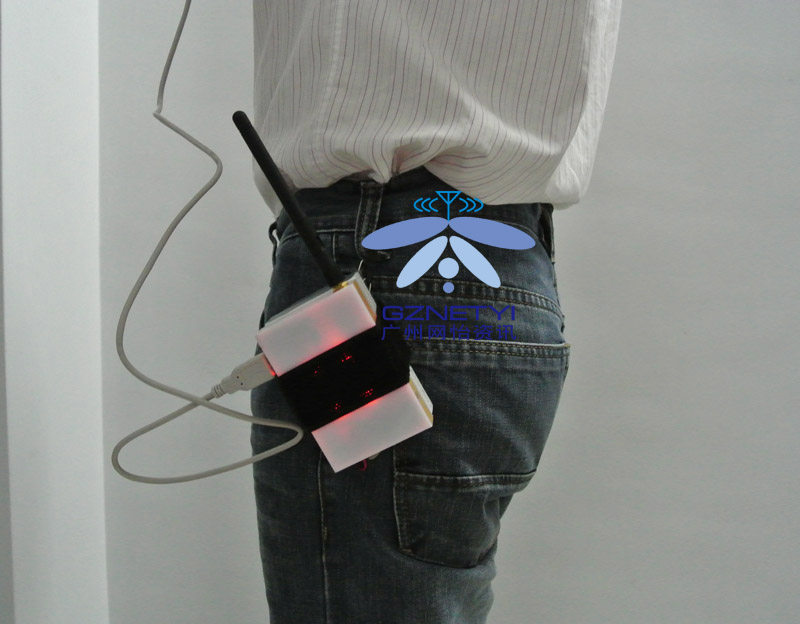

   Во время процесса сборки своими руками я хочу подумать о том, чтобы не разрушать какие-либо оригинальные электронные схемы, а также подключать батарею как комплект для беспроводной съемки, когда она используется, и разбирать ее для оказания поддержки в офисе, когда она не используется. При беспроводном подключении он может заменить все задачи, которые может выполнять USB-порт исходного компьютера. Вам нужно только подключить беспроводной USB-порт к компьютеру, а затем вы можете подключить к беспроводному USB-порту все USB-устройства, которые обычно не используются, но должны использоваться, например, в качестве сервера печати: принтера, сканера, универсального устройства или в качестве домашнего сетевого жесткого диска NAS и т. д.

Несколько данных, которые беспокоят друзей Taobao (обязательно прочтите их перед консультацией)

1#:DIYЭтот продукт представляет собой просто версию оригинальной модели DLINK DUB-2240, сделанную своими руками, без каких-либо модификаций схемы или повреждения электронных компонентов. Используя модификацию и подбирая антенну SMA, антенну можно усилить для достижения большей зоны покрытия, а также добавить мобильный источник питания марки SSK, поэтому нет никаких небезопасных факторов и нет абсолютно никакой возможности повредить устройство доступа.

2#: Покрытие  (После DIY официальное теоретическое значение достигается в радиусе 5-8 метров, то есть: точка-точка (расстояние от передатчика до приемника)



     А,:,Официальная теоретическая дальность СШП составляет 10-12 метров, а официальные данные занижены на 20, поэтому теория составляет 8-10 метров.Фактический размер оригинального комплекта DUB-2240 составляет всего 3–5 метров.

     B ::Поэтому, расширив антенну для SMA своими руками, я могу получить дальность действия 5-8 метров в реальных измерениях, что близко к официальным теоретическим данным.(Если вы добавите антенну большего размера, она может быть более стабильной, но не будет превышать 10 метров, потому что частота СШП очень высока)

     Перегородка не ослабляет сигнал напрямую. Это можно проверить самостоятельно. Подключите USB-приемник непосредственно к компьютеру. Поскольку он расположен в горизонтальном направлении, диапазон сигнала узок. Используйте USB-базу, предоставленную в нашем магазине, для установки USB-приемника, который обеспечивает горизонтальное покрытие сигнала. Направление размещения USB-приемника будет влиять на принимаемый сигнал.Вам нужно самому понять направленность, когда вы сдадите тест.

3#:скорость



     А,:,Используется для мобильного жесткого диска, может достигать 25-30 МБ/с.  (Поскольку приемник преобразован в USB2.0, если вы используете мини-карту для подключения непосредственно к ноутбуку, скорость будет вдвое выше)



UWB

Bluetooth

802.11a

HomeRF

ставка(BPS)

Максимум1G

<1M

54M

1~2M

Расстояние (метры)

<10

10

10~100

50

власть

1Меньше, чем Милливатт

1~100Плитка

1Выше

1Под плиткой

Область применения

Исследуйте дистанционные мультимедиа

Семья или офис

Компьютер и компьютер иИнтернет-шлюз

Компьютеры, телефоны и мобильные устройства



     B ::Для камер теоретический стандарт скорости технологии UWB составляет 480 Мбит/с, не менееUSB 2.0, теоретическая скорость передачи составляет 480 Мбит/с, то есть 60 МБ/с, но реальная скорость передачи обычно не превышает 30 МБ/с.Сущность

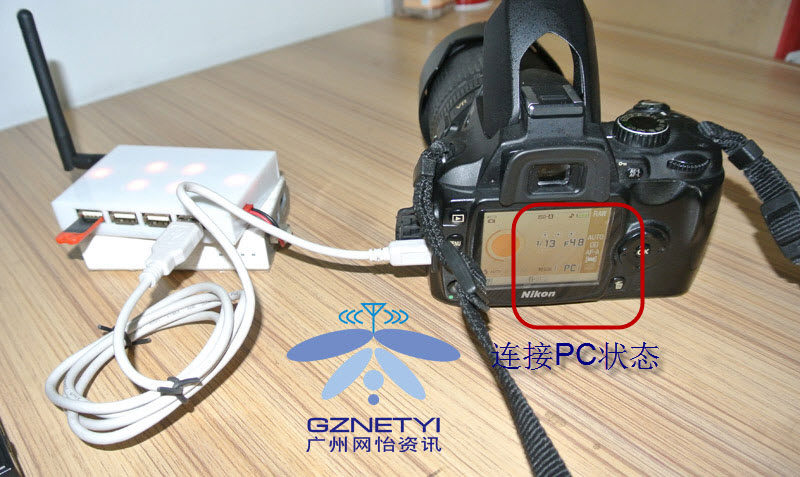

Поэтому, по моим реальным измерениям, с NikonРазмер снимков в формате RAW, сделанных D60, составляет 7,5 МБ, а их передача на компьютер занимает около 5 секунд.(Пожалуйста, обратитесь к реальному видео измерений и обратите внимание на время съемки и передачи видео на компьютер)



4#:мобильная энергия  Требуется минимальная мощность 5 В, 1,5 А или выше (мобильные источники питания в настоящее время распространены и практически не включены в комплект).



      Мобильный источник питания имеет размер, соответствующий передатчику. Он использует аккумулятор SSK емкостью 6600 мА. Для выхода требуется напряжение 5 В 1,5 А или выше. Время использования зависит от мощности источника питания. Реальное измерение прямого подключения к компьютеру без перерыва составляет 7-10 часов. Конечно, если он не используется, его можно отключить.Это время можно контролировать самостоятельно.



5#:Хотя этот пакет DIY прост, он обеспечивает простоту использования и интеграции. После разделения мобильный источник питания можно использовать для питания ваших мобильных устройств в любое время. Конец передатчика UWB можно разобрать и подключить к вашему собственному принтеру, мобильному U-диску, мобильному телефону и всем другим USB-устройствам.



6#:Друзья Taobao могут сделать готовый продукт своими руками, но при этом предполагается, что вы уже использовали продукт и хорошо его протестировали.Спасибо!



7#:Известные проблемы



О: Если доступен USB-экран ICBC, ключ KEY Сельскохозяйственного банка Китая не может быть использован (понятно, что некоторые банки используют шифрование ключей, а некоторые можно использовать с помощью компьютерного управления).

B: Звук может быть не беспроводным. Например, если вставлена ​​часто используемая камера, появится сообщение об ошибке звука.

С: С видео и изображениями проблем нет. Если разместить заказы и использовать их напрямую для конвертации USB-дисплеев, проблем не возникнет.



8#:Система поддержки: XP-WIN7-64 Драйвера для Win8 пока нет.



9#:Поддержка марок камер (все бренды прекрасно поддерживаются в среде XP, за исключением Nikon, Leica и т. д., которые идеально совместимы в среде WIN7, Canon и т. д. не полностью совместимы)



О: Nikon полностью поддерживает все системы.

Б: Канон При использовании под WIN7, поскольку она может быть несовместима с программой подключения камеры Canon, просмотр в реальном времени может быть недоступен или может время от времени отключаться.

     Используется для всего нормального под XP



10#:Идеально подходит для принтеров, мобильных жестких дисков, сканеров и других внешних USB-устройств, кроме устройств шифрования.

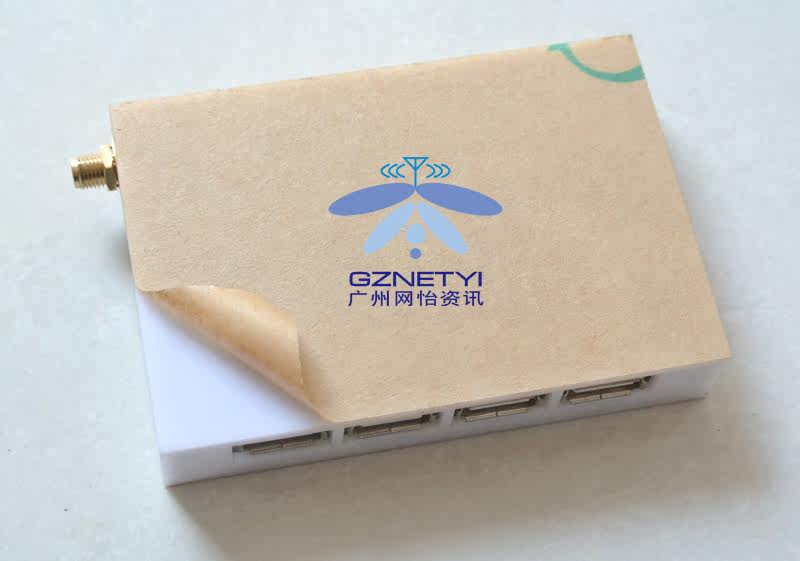

1: Когда вы получите оригинальную бумагу для резки и запечатывания, ее нельзя будет удалить.Поскольку продукт представляет собой новую технологию, рекомендуется сначала протестировать его при получении. Когда все есть тот продукт, который вам нужен, еще не поздно его разобрать. Спасибо!

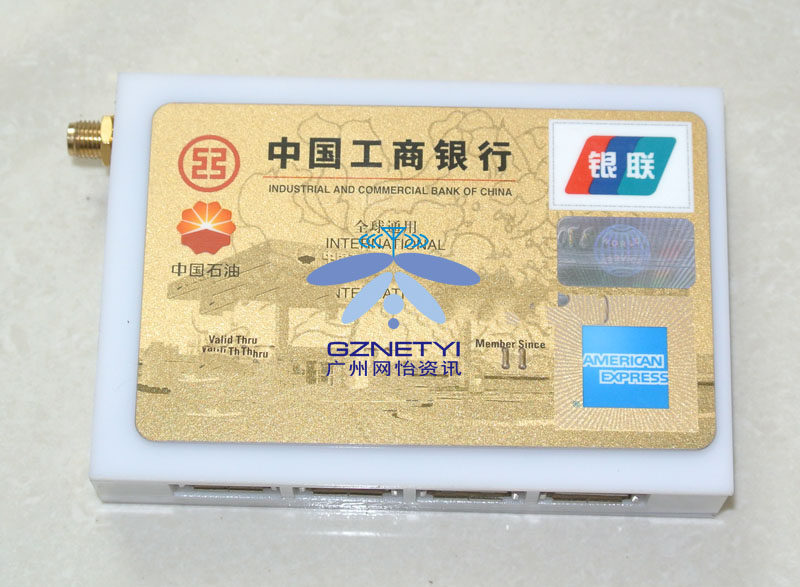

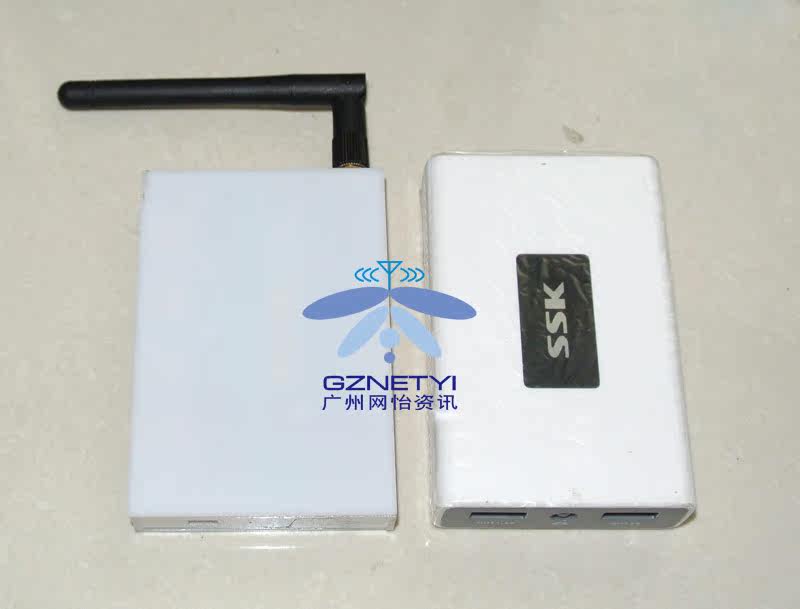

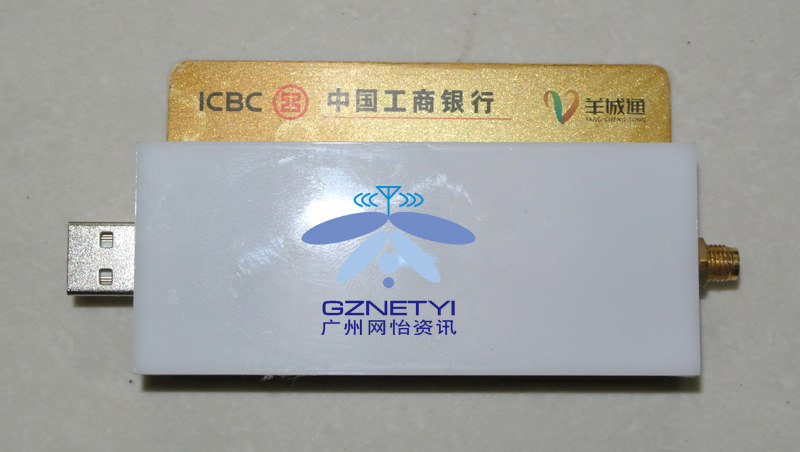

Примерно такого же размера, как банковская карта.

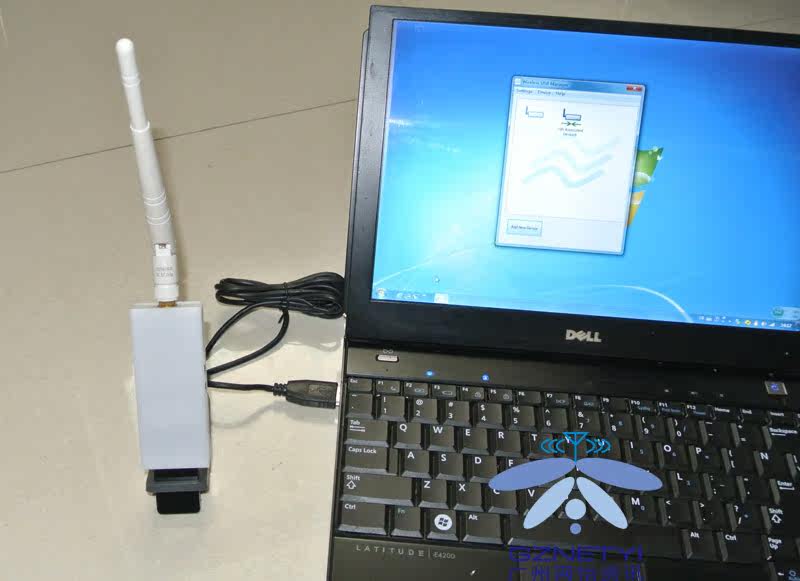

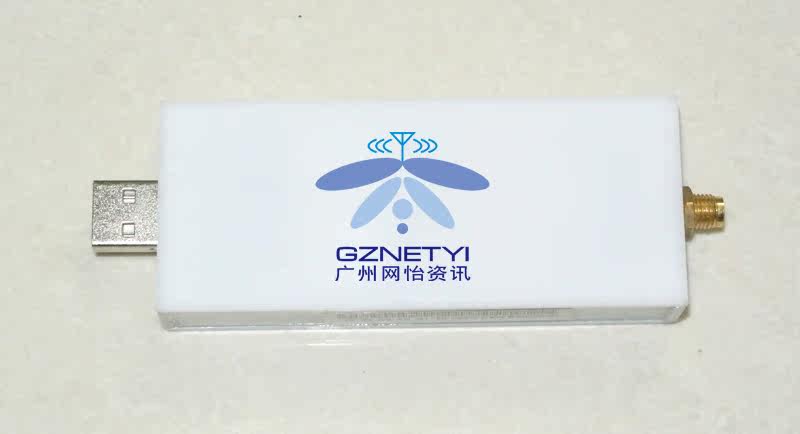

USB получает конец

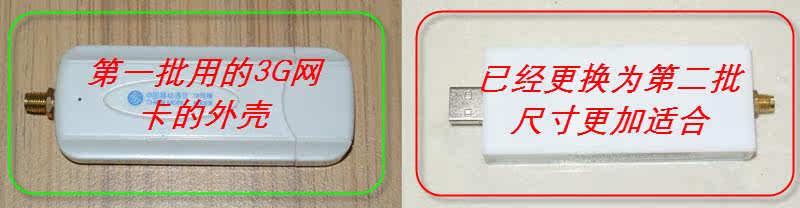

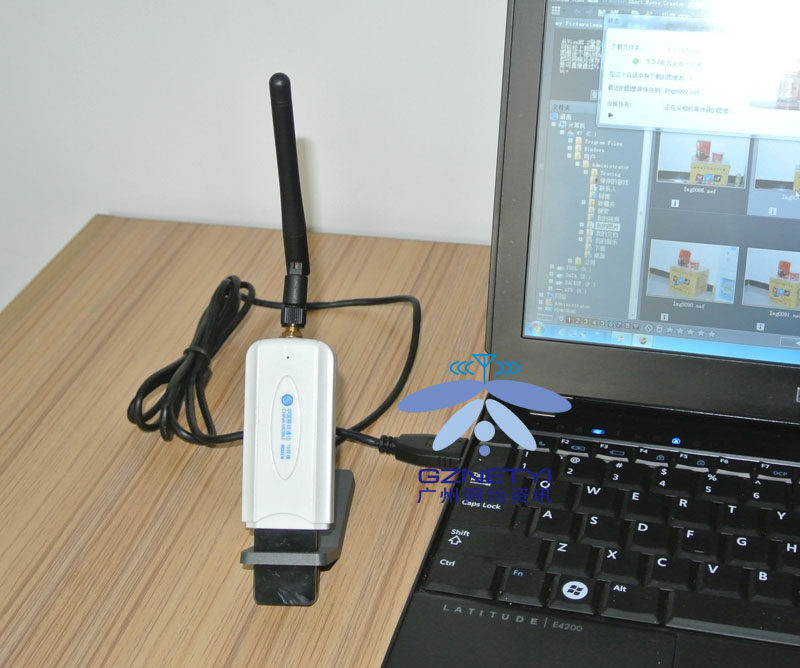

При первой партии самоделок использовался корпус готовой сетевой карты 3G.Однако из-за компактных размеров и нестабильного антенного интерфейса корпус был усовершенствован. Пожалуйста, обратитесь к последним изображениям на рисунках ниже для USB-приемников, выполненных в форме сетевой карты 3G. Спасибо!

Размер и длина ресивера примерно такие же, как у банковской карты, примерно в два раза меньше.

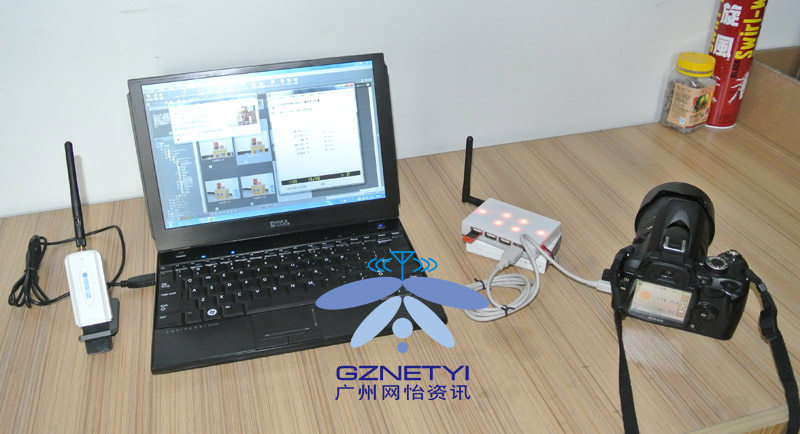

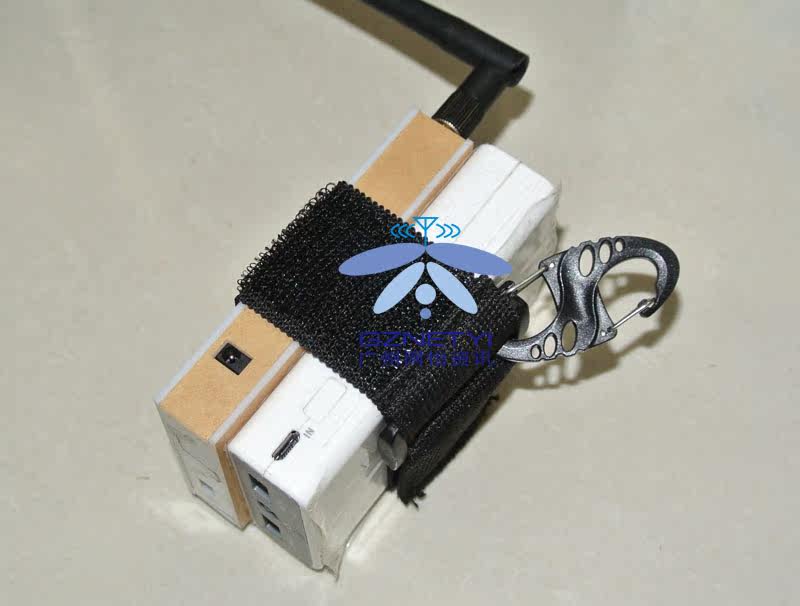

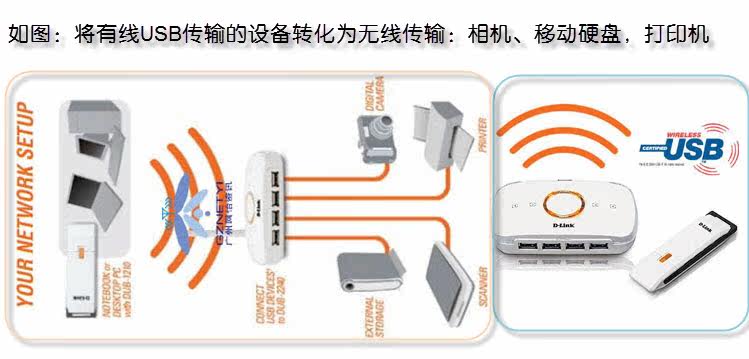

Схема соединения

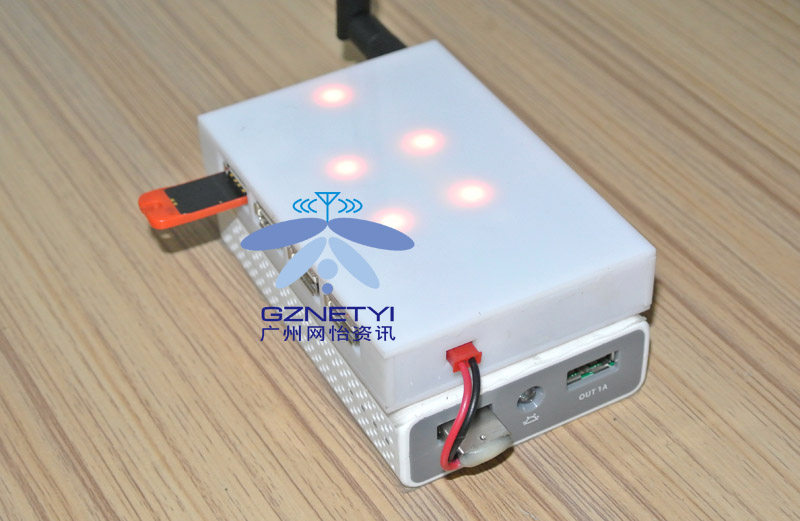

Главное – мобильный блок питания. Мобильный блок питания является совершенно новым от SSK и куплен на JD.com. Покупателям рекомендуется приобретать его самостоятельно:

http://www.360buy.com/product/630609.html

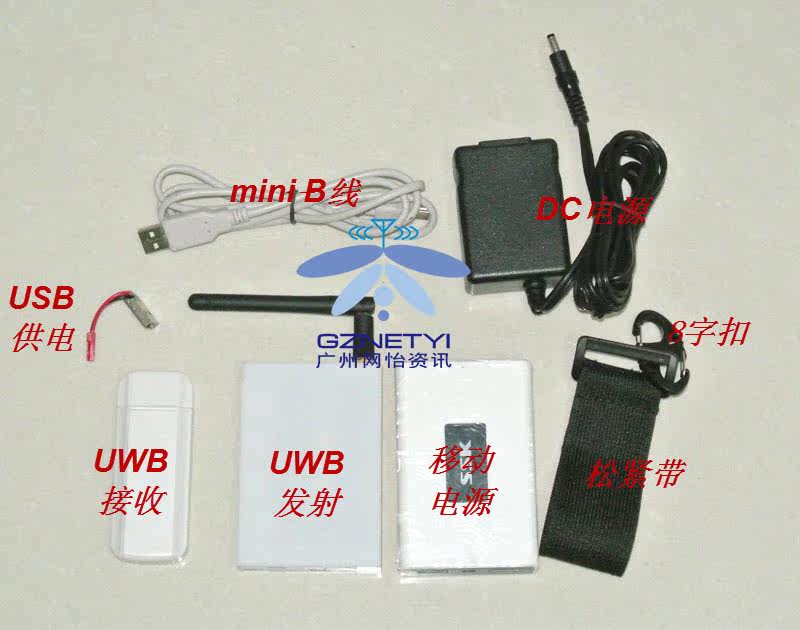

Комплектация аксессуаров следующая (резинка большого эффекта не имеет и распространяться больше не будет)

На этом этапе, 19 ноября, процесс DIY завершился. Поскольку количество DUB-2240, которое я получил, было небольшим, я также придумал этот продукт путем обсуждения и общения с друзьями Taobao.Хоть это и просто, но занимает много времени. Мои навыки ограничены и я могу пойти только на этот шаг. Я приветствую друзей Taobao, знакомящихся с продуктами DIY, которые лучше и удобнее использовать.Спасибо г-ну Чену из Тайваня за предоставленные материалы и основные идеи.&Technology, спасибо фотографу WX*** за предоставленный опыт тестирования и предложение очень эффективных улучшений, еще раз спасибо!

UWB2014A01

Установка примечания

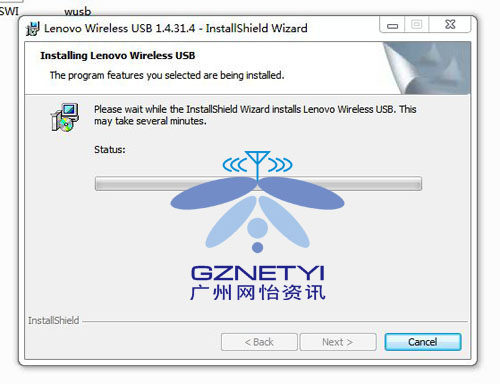

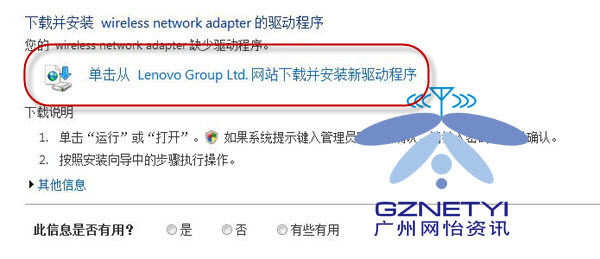

1: Установка драйвера http://pan.baidu.com/s/1dDBsFxJ

Драйвер является драйвером модуля UWB. DUB-2240 не требует драйвера. Драйвер поддерживает XP-WIN7.

Перед установкой поместите DUB-2240 рядом с модулем UWB, установленным на компьютере, чтобы обеспечить прием сигнала. Получив его, медленно переместите его, чтобы проверить конечный диапазон. (Как упоминалось в части 2, смена каналов также приводит к увеличению диапазона)

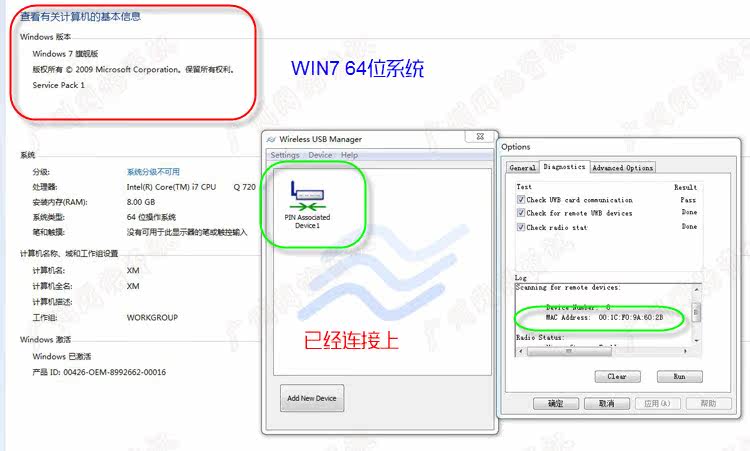

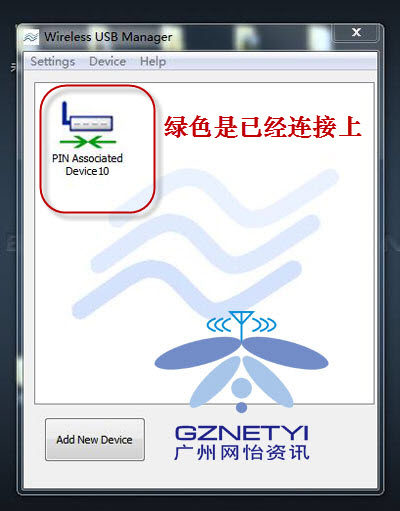

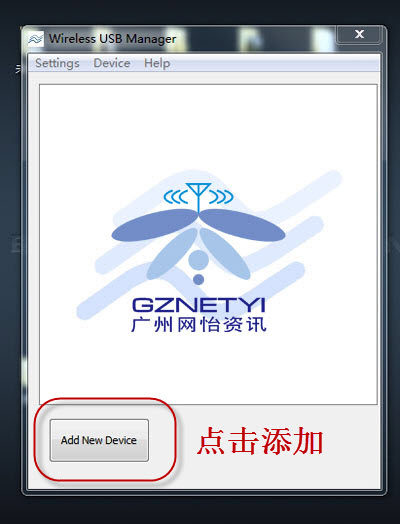

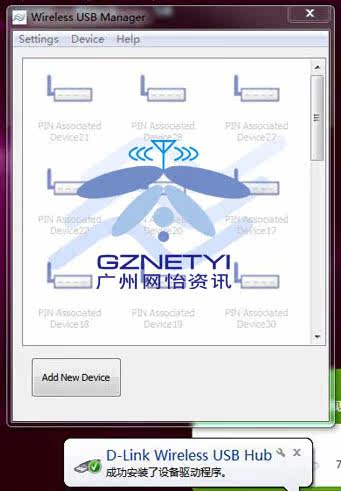

2: После завершения установки драйвера в правом нижнем углу панели задач появится волнистая картинка, нажмите“Добавить устройство”

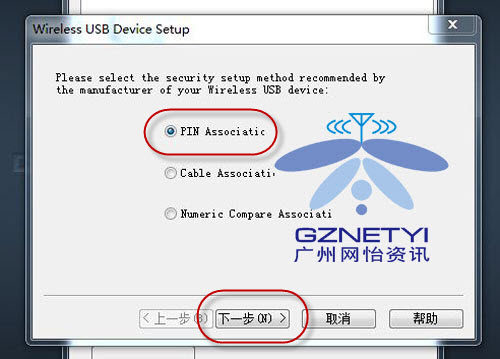

3: Выберите: режим PIM

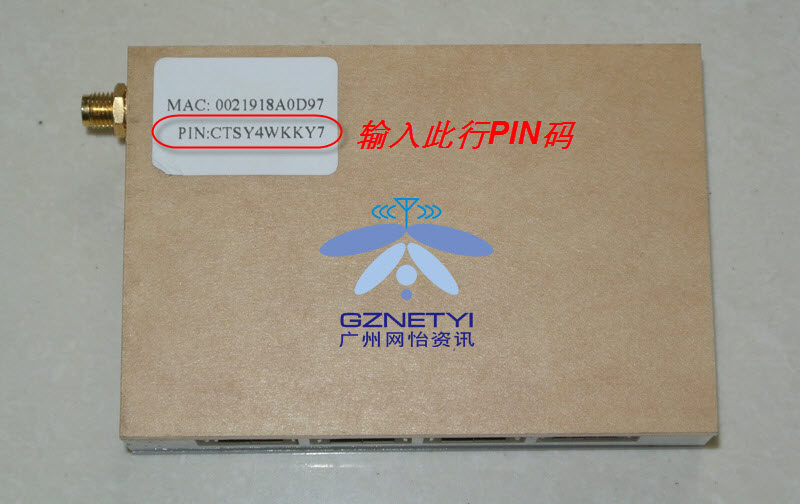

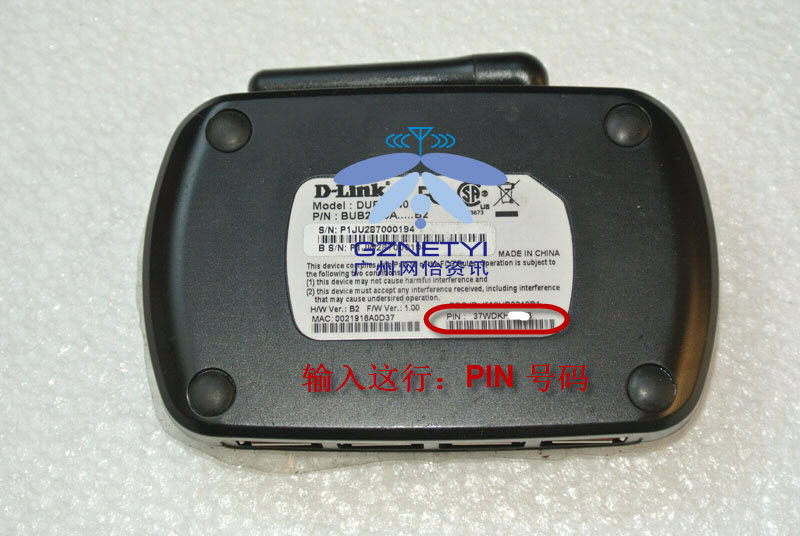

4: Введите код PIM DUB-2240.

Процесс поиска может занять 20 секунд, просто дайте ему завершиться автоматически.

(Если подсказка о подключении на картинке ниже не появляется, то нужно сменить канал и повторить поиск)

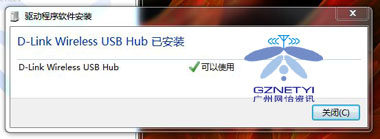

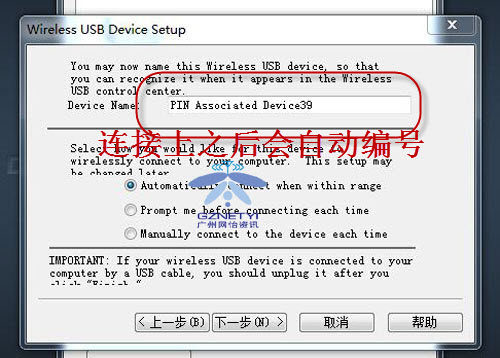

После поиска DUB-2240 компьютер предложит вам автоматически установить программное обеспечение и оборудование.

Б: Вторая ситуация

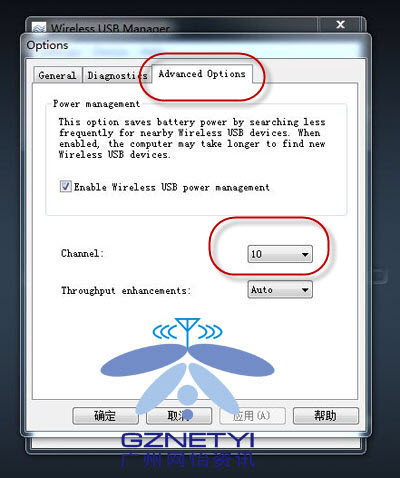

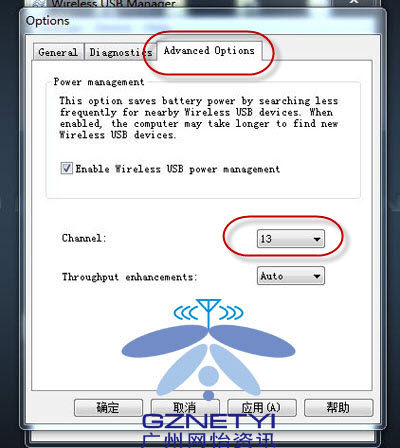

Если вы не можете выполнить поиск в начале, вам необходимо изменить канал, измените его на“10 канал”Поскольку мы протестировали посылку перед ее отправкой, мы также предоставим вам модуль UWB и MAC-адрес UWB DUB-2240, поэтому, если вы не найдете его в начале поиска, не волнуйтесь.

Это также применимо и здесь: после поиска настройка канала может улучшить покрытие.

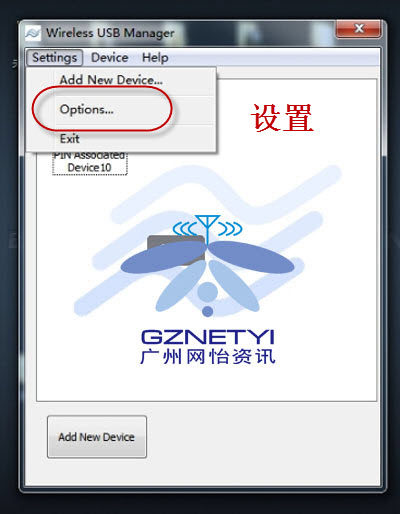

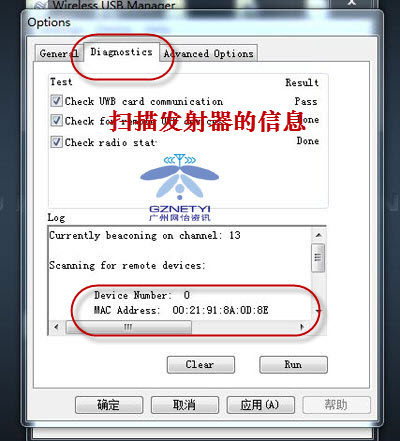

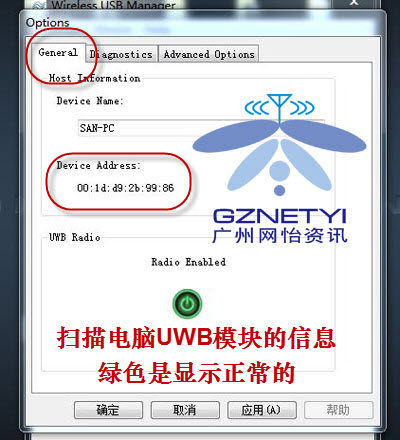

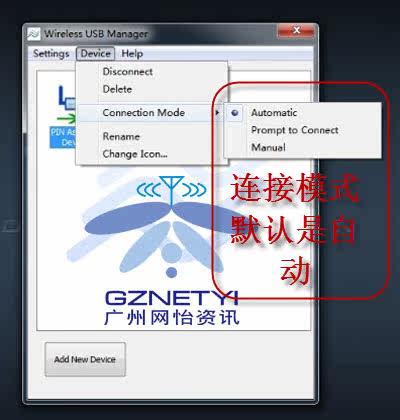

5: Элементов настройки не так много. Кроме просмотра информации, переключения каналов и режима поиска больше ничего нет. Поскольку он на английском языке, вы можете использовать один“Юдао словарь”Или Kingsoft Dictionary, просто укажите на перевод и он решит проблему.
