Плата управления BH1415F, плата управления выбросами регулировки частоты, плата управления FM
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Двух -ключ с большой версией строки
- Четыре -ключ для малого экрана версии
- Четыре -ключ для линии линии малого экрана
| Цвет: | Четыре -ключ для малого экрана версии, Четыре -ключ для линии линии малого экрана, Двух -ключ с большой версией строки |
BH1415F Плата управления
Код продукта: 15FC
Если вы хотите контролировать BH1415F, не имеет значения, не программируете ли вы одно -гликовое программирование. С ним это облегчает передатчику по производству частоты!На этой плате используется однохип-микрокомпьютер STC12C5204AD-35I-SKDIP28. Программа была сожжена, количество рабочих частот, частота памяти потери мощности, функции отключения, функции стерео/монокулярного преобразования.Ключ для работы, простое использование!

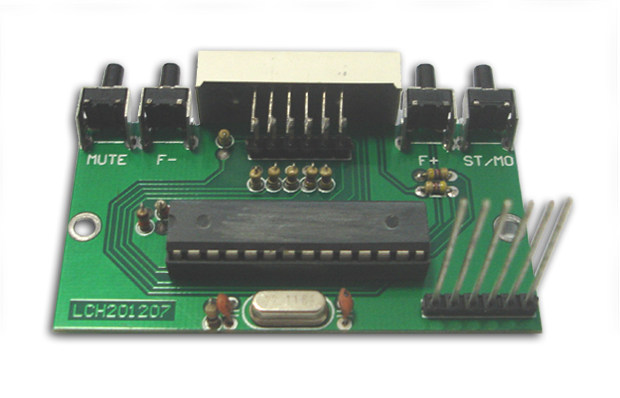

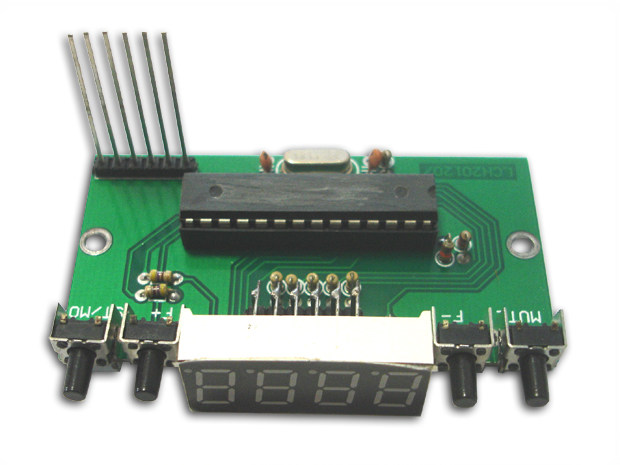

Четыре -классная эксклюзивная версия Small Screen (36 -Inch Digital Tube):
Четырехно -ключ(36 -INCH Digital Tube):

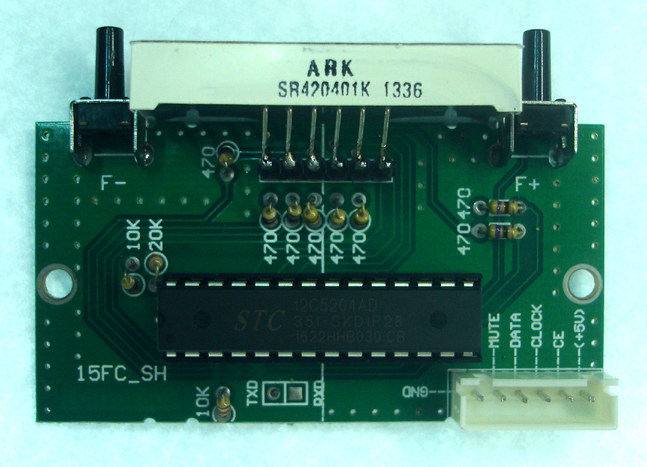

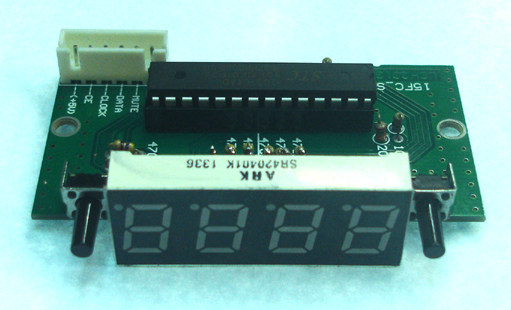

Двух -ключ с большой версией строки(Используйте 40-дюймовые цифровые трубки, только клавиши F+и F-TWO):

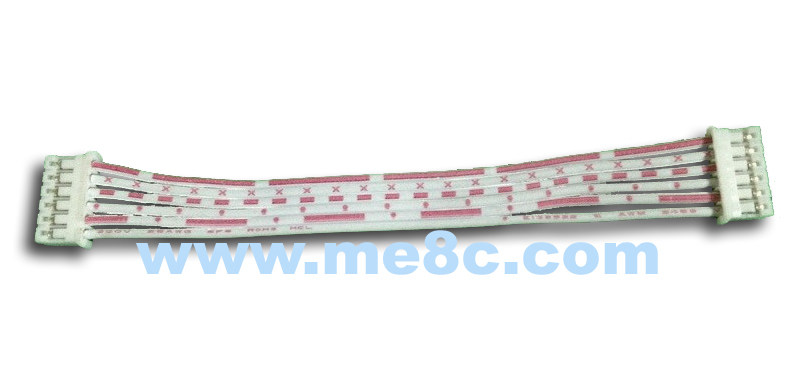

Линейная версия имеет следующие 150 -миллиметровые воздуховоды и розетки:

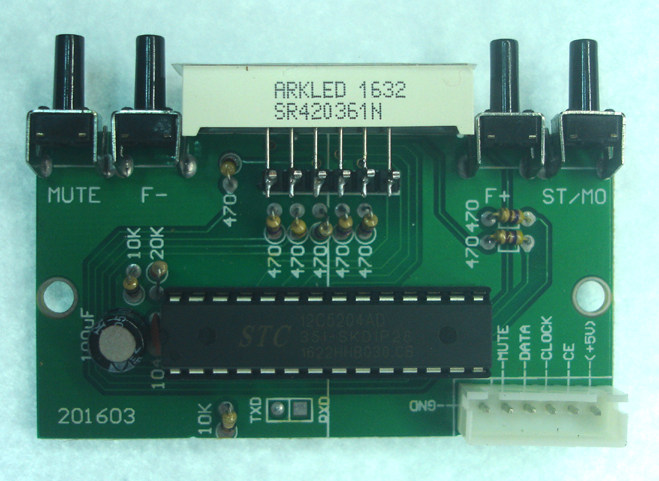

Эта плата управления с шестью булавками:
+5 В ----- Подключение+5V источник питания, может быть взят с начальной платы+5 В напряжения,
CE ----- Поберите 15 булавок BH1415F,
CLOCK ----- Выберите 16 пин-контакт BH1415F,
DATA ----- Взять 17 штифтов BH1415F,
MUTE ----- Выберите 18 булавки BH1415F,
GND ----- Подключите источник питания.
Если вышеперечисленное подключено к BH1415F, вы можете работать
Принесите частотный цифровой дисплей, функция четырех клавиш заключается в следующем:
Кнопка F+: нажмите частоту, чтобы шаг на 0,1 МГц, долго нажмите частоту, чтобы быстро и прогрессировать,
F-кнопка: Нажмите частоту, чтобы шагнуть назад 0,1 МГц, долго нажмите на частоту, чтобы быстро уменьшить,
MUTEкнопка: Нажмите отключение, затем нажмите, чтобы облегчить отключение,
ST/MOкнопка: Нажмите для одного рабочего режима, а затем нажмите на режим Stereo Work.
Частота управления может быть настроена пользователем в пределах 45-120 МГц. Рекомендуется настроить полосу пропускания 20 МГц, такую как 60-80 МГц, 61-81 МГц ...... 100-120 МГц, конечно, вы должны настроить 45 -120 МГц так широко, но необходимо гарантировать, что исходная вибрация BH1415F может быть вибрирована в таком широком диапазоне. Частое смещение, слишком широкое для некоторых частот, которые вызывают трехмерное разделение звука или отсутствие трехмерного звука.Таким образом, рекомендуется настроить полосу пропускания около 20 МГц!При покупке укажите необходимый частотный сегмент в замечаниях.

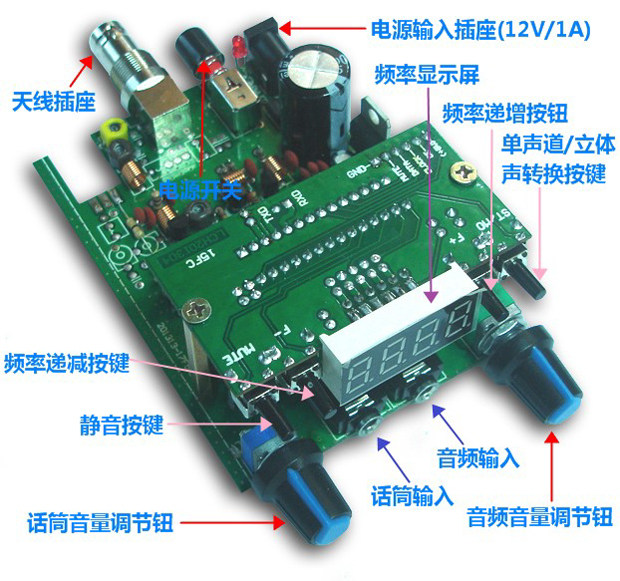

Справочная диаграмма с запускной платой выглядит следующим образом:
Примечание: эта цена не содержит запуск
