Аккумулятор с зарядкой, цифровой модуль, защитный переключатель, 10A, электроуправление, 60v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

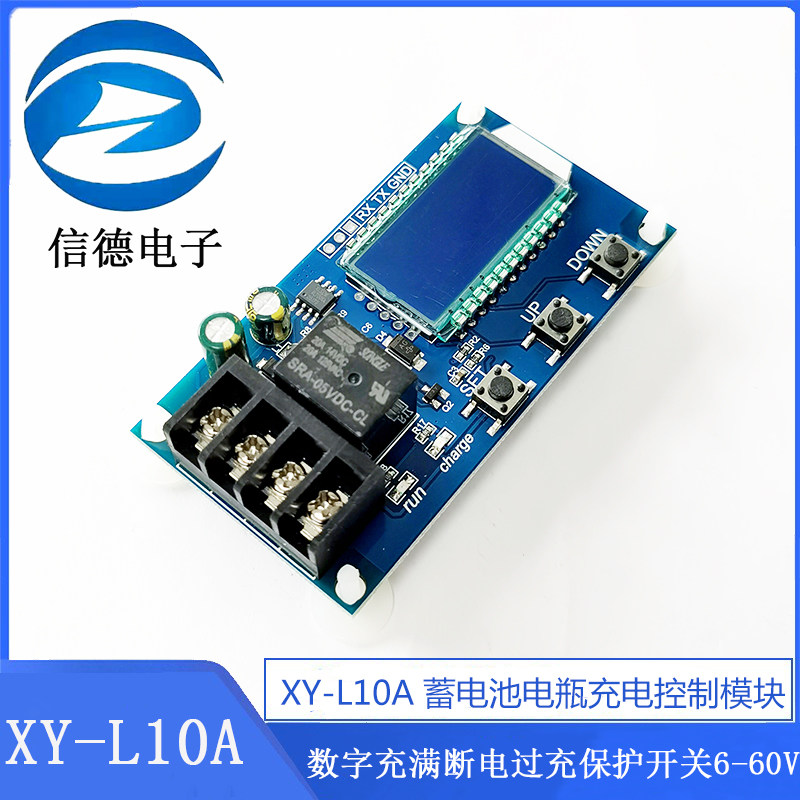

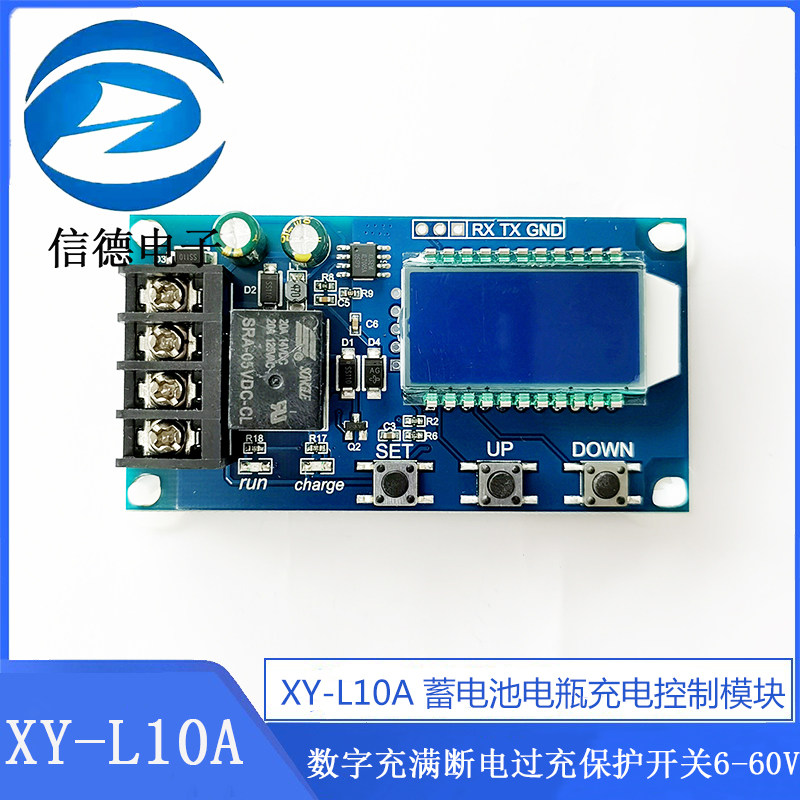

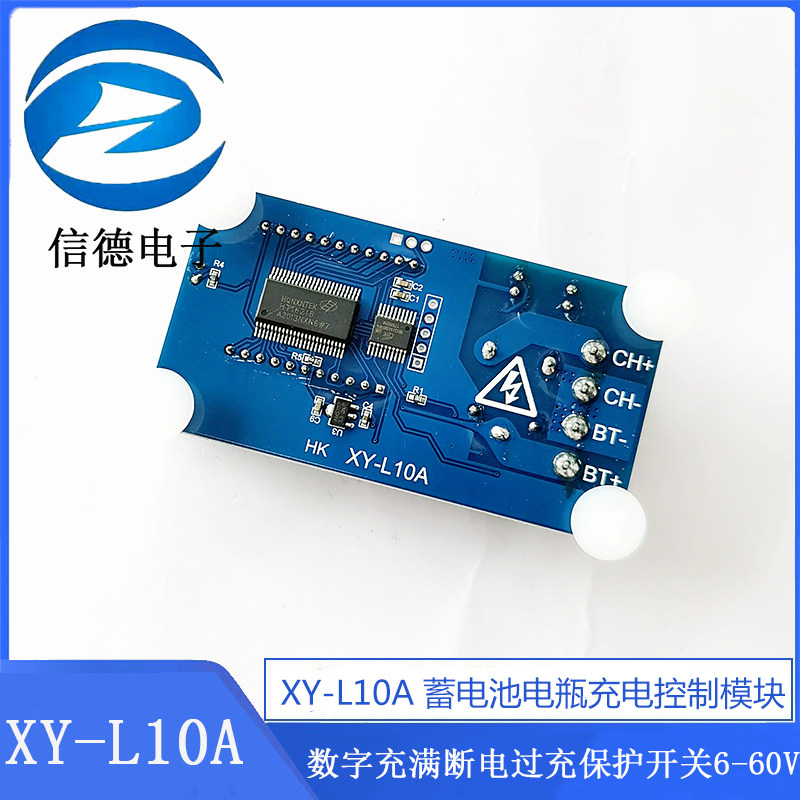

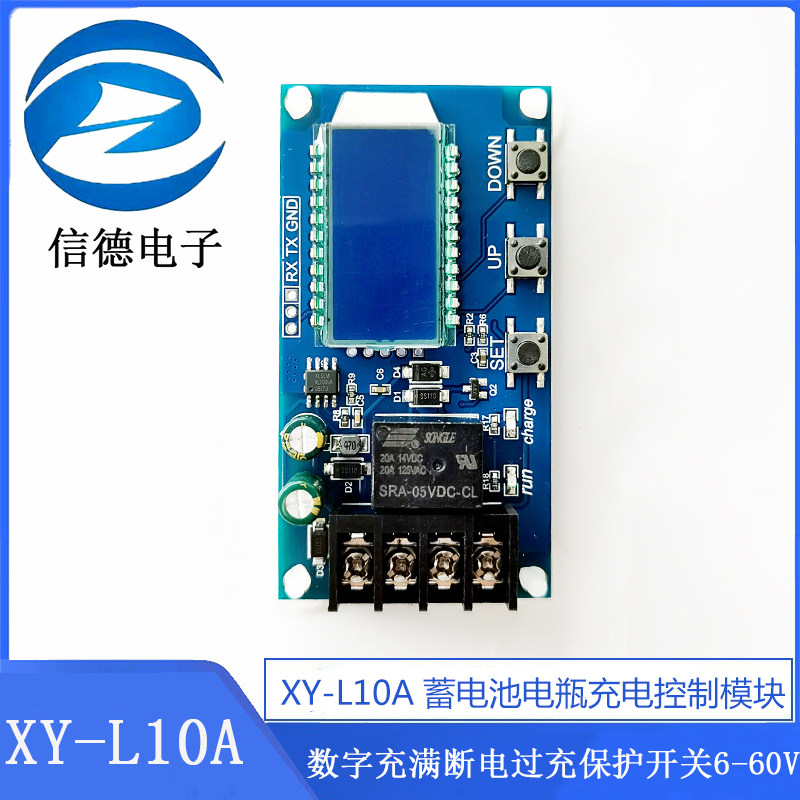

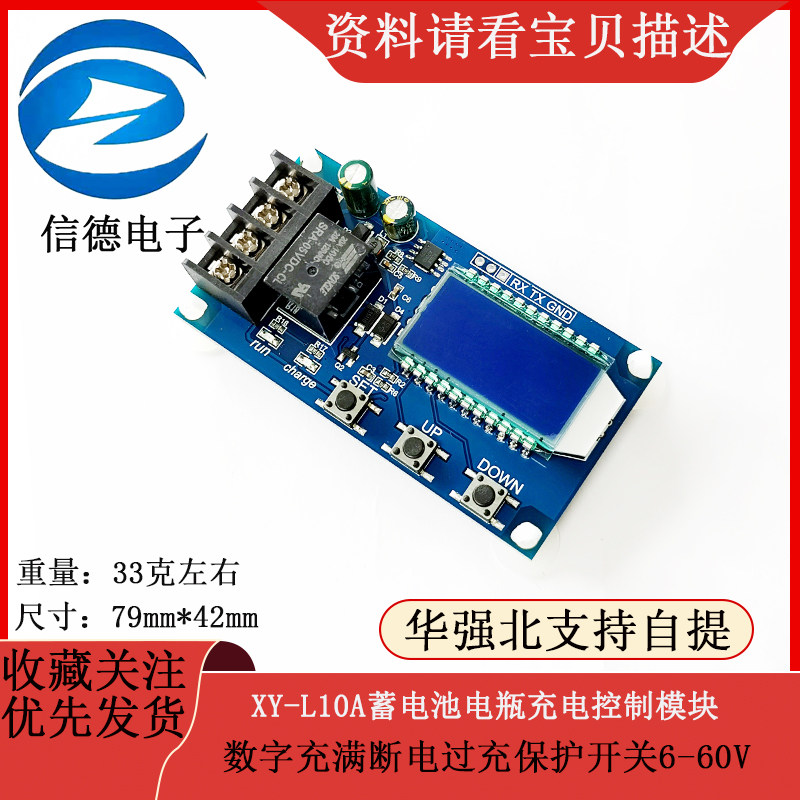

XY-L10AМодуль управления зарядкой батареи аккумулятора
Номер, полный питания и переключателя за перезарядки6-60V
Основные модуль:
1. 6-60VЛюбая батарея, литиевая батарея может быть использована;
2. ЖК -дисплей, напряжение батареи, процент зарядки и время зарядки с первого взгляда;
3. Функция очень мощная, вы можете автоматически заряжать управление, вы можете управлять временем зарядки, вы можете установить и загружать соответствующие параметры через последовательный порт;
один,Описание функции
1. Функция управления автоматической зарядкой:
Установив верхнее предельное напряжениеUP, Нижнее предельное напряжениеdn; Когда напряжение батареи ≤ нижнее предельное напряжениеdn, Реле, зарядное устройство начинает заряжать аккумулятор; когда напряжение аккумулятора ≥ Верхнее напряжениеUPРеле отключено и завершает автоматическую зарядку за раз;
2. Функция управления временем зарядки:
Как включить функцию контроля времени?
После ввода настройки параметра установите параметрOPНе делай0Затем включите функцию управления временем,OPПараметр по умолчанию:--:--h, Не включайте функцию управления временем по умолчанию;
После открытия функции контроля времени (OPНе делай0), Когда напряжение батареи <напряжение нижнего предельного напряженияdnВ то время зарядное устройство начинает заряжать батарею, а система начинает время; в течение периода времени напряжение батареи ≥ Верхнее напряжениеUP, Смягчить реле; если напряжение аккумулятора <верхнее напряжение, но время зарядкиOPВремя здесь, реле отключено; еслиOPВремя здесь, напряжение аккумулятора все еще <нижнее предельное напряжениеdn, Сохранить оборот реле, автоматически отключить функцию управления временем зарядки и дисплей Flash H:ER Напомните пользователю, что настройки параметров времени неразумны; нажмите любую клавишу, чтобы прекратить мигание;
Примечание: формат времени: 00:59(00Репрезентативные часы,59Репрезентативная минута) самое длинное время99:59, То есть100Час.
3. Последовательная загрузка данных и настройка параметров:
Системная поддержкаUART Функция загрузки данных и настройка параметров (TTLУровень);
UART:115200,8,1
Заказ | Функция |
on | Congrestives могут открыться |
off | Реле может выключить |
start | Начать функцию отчетности данных |
stop | Остановить функцию отчетности данных |
read | Получить параметр системы |
dw10.0 | Установите нижнее предельное напряжение |
up20.0 | Настройка верхнего предельного напряжения |
xx:xx | Установить время зарядки, 00:00 Выключить функцию контроля времени зарядки |
Загрузить данные о загрузке данных:
напряжение батареи+Процент аккумулятора+Время зарядки+зарядка
12.0V,020%,00:10,OP
два,Настройки параметров
a) проходитьНажиматьSETКлюч, введите интерфейс параметров параметров, ЖК -дисплей будет отображатьсяSETПредметы
b) После ввода интерфейса настройки параметра пропуститесобакаSETКлюч, параметры настройки переключения;
c) После выбора параметра вы можете пройтиUP/DOWNКлавиша установлена на поддержку короткого нажатия, длительного давления (быстрое увеличение или уменьшение);
d) Чтобы установить другие параметры, повторите шагиb),c);
e) После завершения всех параметров параметров,НажиматьSETКлюч, выйти и сохранение;
три, Описание ключевой функции
В операционном интерфейсе (основной интерфейс),
собакаSETСохранить параметр текущих настроек;
собакаUPКлюч, переключатель, отображающий процент времени зарядки и зарядки;
собакаDOWNКлюч, выберите открыть/Выключите реле включить. 'ВЫКЛЮЧЕННЫЙ'Чтобы напоминать напоминание, реле отключено;
НажиматьUPНажмите на состояние, чтобы установить статус ЖК -подсветки (L-P) ,,,OFF: Подсветка всегда яркая,on:Подсветка5--10Через несколько минут он будет автоматически погасить;
НажиматьSETКлюч, введите параметры параметра.
Четыре, Расчет процента напряжения:напряжение батареи/(Верхнее предельное напряжение-Ограниченное напряжение).
пять,Дополнительные возможности
a) Функция записи времени зарядки: Когда контроль времени зарядки не включается, продукт будет записывать полное время. При входе в интерфейс дисплея времени, время отображения флэш -памяти; отображение времени выхода отображает интерфейс(Реле к)Прозрачный;
b) Параметр Автоматическое обнаружение: при настройке параметров, выйти, если предел напряжения ограниченdn ≥ Верхнее предельное напряжениеup, Система будет мигать на дисплее »ERR"Напоминание;
c) Обнаружение доступа к батарее: этот продукт зависит от батареи. Если аккумулятор не подключен, система будет отображаться »nbE"Напоминание;
шесть, Общий анализ неисправности
Q: Сколько подходитVИспользовать?Сколько подходит этот модульVНапряжение?
Ответ: этот подходит для самого низкого6V,Наибольший60VИспользовать в диапазоне напряжений, максимальный уровень расходов48V,потому что48VПолная батарея
существовать60VСжигание влево и вправо, если ваша батарея выше, чем48VПожалуйста, выберите другие модели.
ВОПРОС: РЕЛА СЛАВА О В силе силы!Индикатор света мерцает?
Ответ: Это потому, что ваш ток зарядки слишком велик или батарея слишком мала, и сразу же достигает предела напряжения, как только электричество будет применено.
После отключения, после отключения напряжение быстро падает до нижнего предела напряжения и начинает зарядку.
Зарядный ток возможен только в целом1приезжать1.5,нравиться20AHТок зарядки аккумулятора средний
2-3Aо!Обратите внимание, что большая зарядка тока приведет к ускорению батареи, барабанными мешками и даже взрывами!
Q: Какой метод управления?Можно ли заряжаться автоматически?Вы можете использовать его во время зарядки?Может ли это быть ограничено?
Ответ: Например, это управление напряжением, установите нижний предел напряжения12.0V, Верхний предел напряжения14.5V, Напряжение взимается14.5VЭто значение
Электрический, напряжение уменьшается до12.0VРеле закрыто и заряжается;
И включите, не может ограничить ток, ток зарядки полностью зависит от вашего зарядного устройства!
Q: Введите12VВы можете дать это?24VЗарядка батареи или вход48VМожет ли это12VБатарея заряжена?
Ответ: Эта модель является простым контроллером напряжения, который играет только роль переключения и не может быть заряжена на батарею, так что что вы хотите дать
Какое зарядное устройство должно быть готово для зарядки аккумулятора!Должен!
