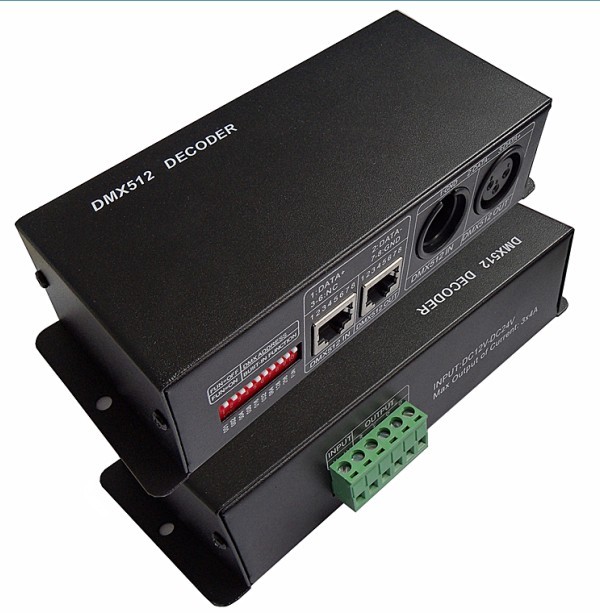

Декодер DMX512 DMX Decoder светодиодный модуль декодирования консоли красочный канал RGB3 DMX до RGB
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
|
Номер продукта:DMX512 Декодер
DMXУниверсальный контроллер использует передовые микросхемы компьютерного управления и широко используется на международном уровне.DMX-512Стандартный цифровой сигнал управления конвертируется в преобразованиеPWMДрайвер сигнала контроллераLED;DMXПодключение цифровой консоли для регулировки яркости или различных изменений программы.
Технические параметры
● Температура работы:-20-60℃
●входная мощность:5V,12~24VНеобязательный

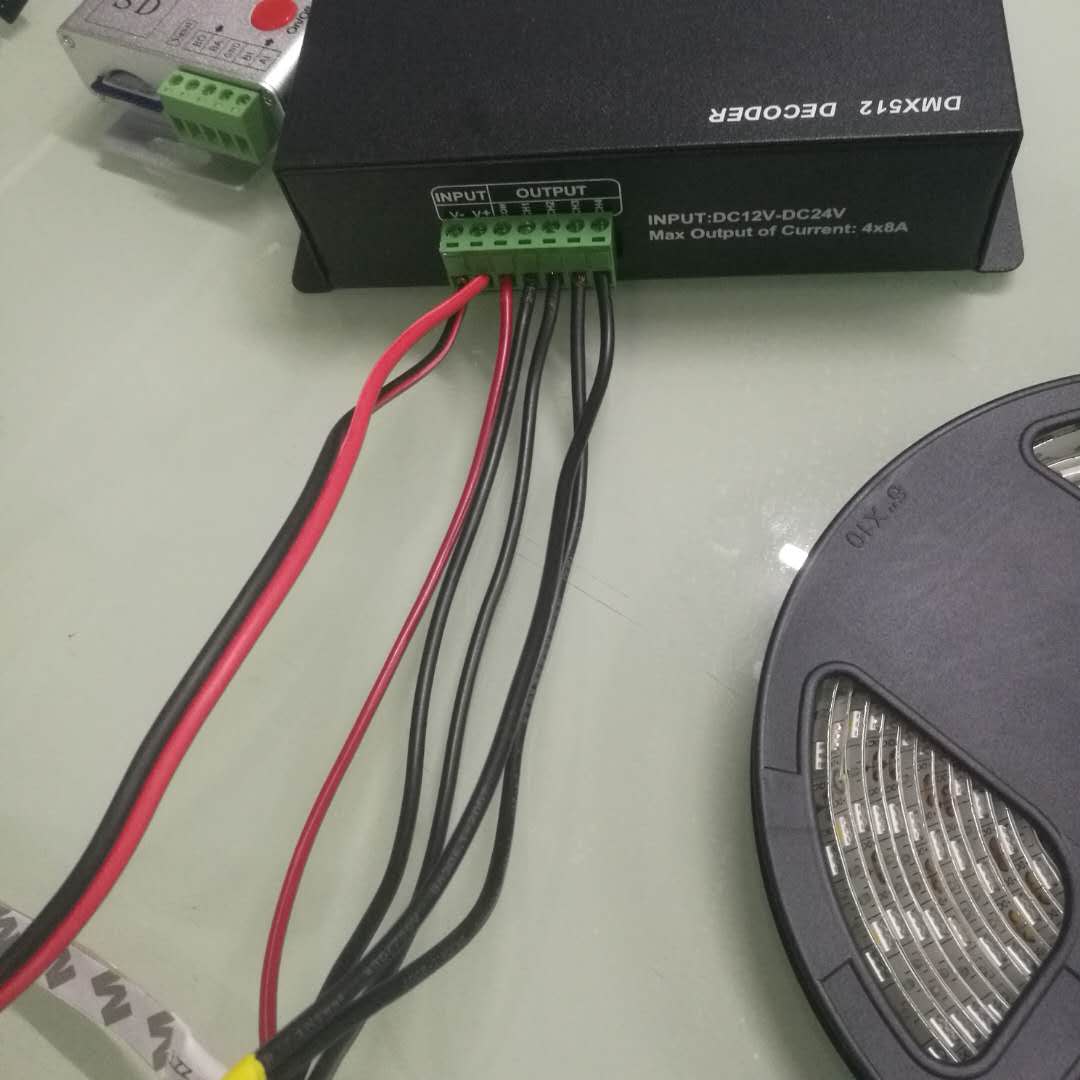

●Вывод: 3 схемы
●Метод соединения: Гоньян
● Стандартный размер:L165XW68XH40(mm)
●Размер посылки:L180XW95XH60(mm)
● Вес нетто: 320 г.
●Мао Чжун: 355G
●Выходной ток:<4A(Каждая цепь)

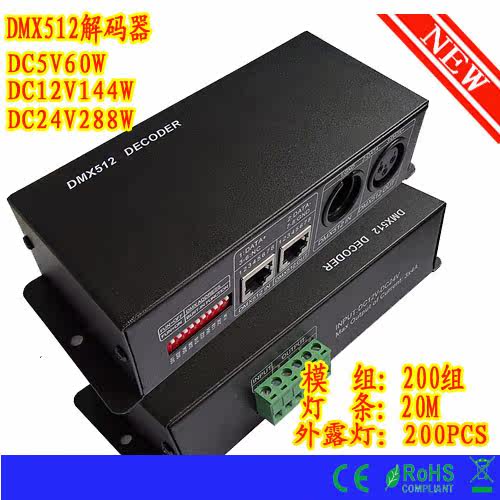

●Выходная мощность: 5 В<60 W, 12V<144W,24V<288W
Инструкции по использованию

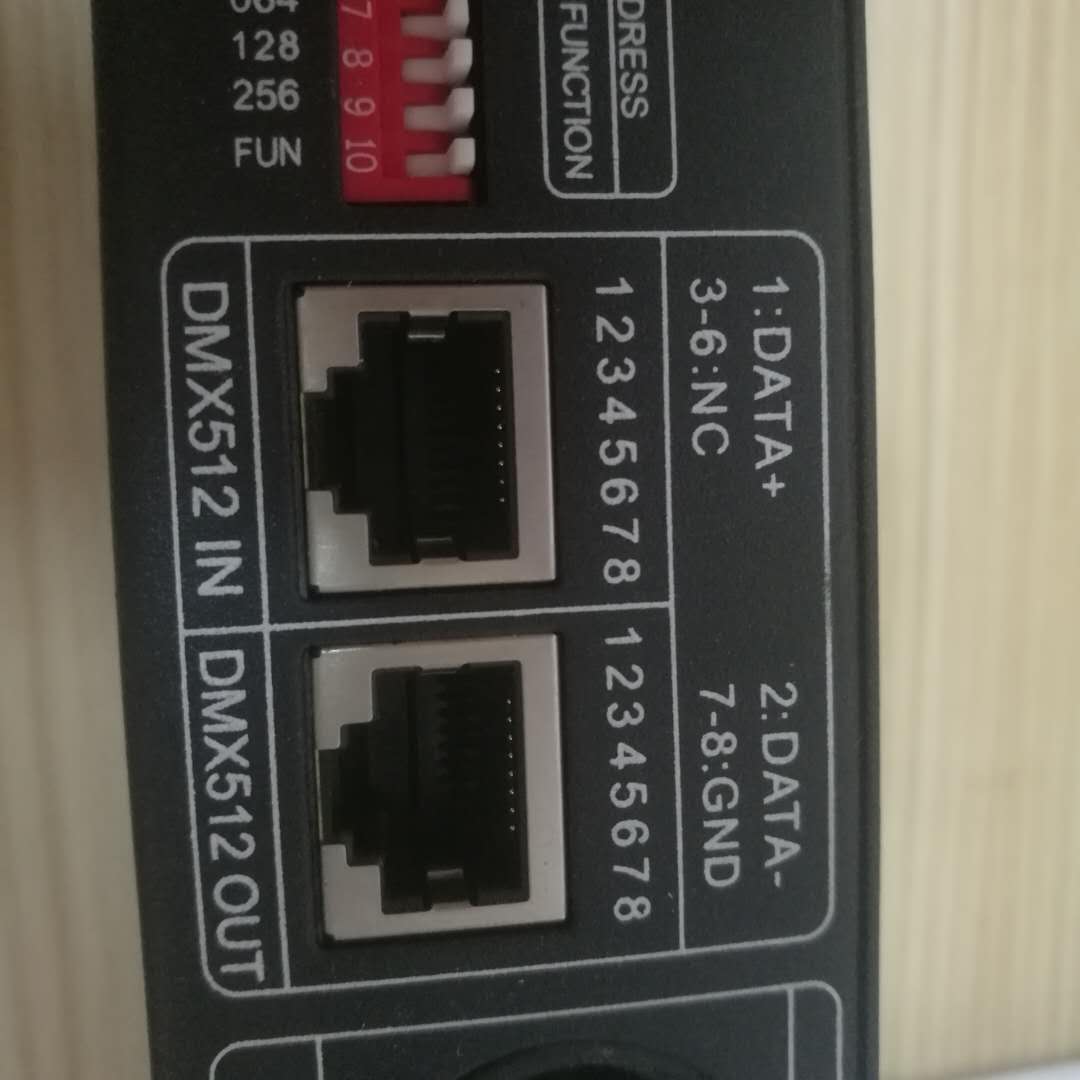

DMXНастройки адресного кода
Каждый универсальный контроллер DMX занимает3индивидуальныйDMXАдрес, используйте кодовый переключатель для установки адреса, кодовый переключатель1-9бит установленDMXПереключатель кодировки двоичного значения кода начального адреса, №.1Бит является младшим битом, а9Бит является старшим и может быть установлен в целом.511адресный код. DMXКод начального адреса = переключатель кодировки1-9Сумма разрядных значений битов, поверните переключатель кодирования вниз (ONНабор1), Вы можете получить битовое значение бита; переключатель кодирования набрал (размещен0), Тогда битовое значение этого бита0.
Кодирование переключателяFUN(10)"="OFFчас(Набор0)Только тогда его можно будет принятьDMXФункция сигнала
1,Функция теста:
DIP-переключатель №.10ПозицияFUN,Это встроенная функциональная клавиша. FUN"="OFFВремяDMXфункция декодера, принятьDMXСигнал FUN"="ONТестовая функция выглядит следующим образом:
1-9выключательOFF: черный
выключатель1"="ON:красный
выключатель2"="ON:зеленый
выключатель3"="ON:синий
выключатель4"="ON:желтый
выключатель5"="ON:Фиолетовый
выключатель6"="ON:синий
выключатель7"="ON:Белый
выключатель8"="ON: Красочный прыжок(8Выбор скорости передачи)
выключатель9"="ON: Полноцветный градиент.(8Выбор скорости передачи)
2,Прыгать, эффект градиентаВыбор скорости
При тестировании работоспособности переключите8"="ONЭто красочный эффект прыжка, переключатель9"="ONЭто красочный эффект градиента, доступен каждый эффект.8Выбор скорости передачи:
1-7выключательOFF:0скорость передачи
выключатель1"="ON:1скорость передачи
выключатель2"="ON:2скорость передачи
выключатель3"="ON:3скорость передачи
выключатель4"="ON:4скорость передачи
выключатель5"="ON:5скорость передачи
выключатель6"="ON:6скорость передачи
выключатель7"="ON:7скорость передачи(Самая быстрая скорость)
Несколько переключателей одновременноONПри , переключатель с большим значением имеет преимущественную силу. Все DIP-переключатели =ONКогда , состояние декодера: проверка эффекта градиента функции, скорость изменения7.
