RGB красочный светодиодный светодиодный тибетский декодер DMX512 Конституция контроллера Иролин Трехканал 8A Стадия управления освещением KTV

Цена: 1 015руб.    (¥48)
Артикул: 45056476253

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:hnszywqiqi
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Трехканальный декодер постоянного напряжения (288 Вт)
Добавить в корзину
Другие товары этого продавца
¥30634руб.
Цвет: Трехканальный декодер постоянного напряжения (288 Вт)

  Специализируется на производстве светильников, управляемых звуком и светом, датчиков человеческого тела, источников питания приводов, управляемых звуком и светом, переключателей, декодеров/плат декодеров DMX512, контроллеров DMX512, диммеров типа 86, диммеров 0-10 В и т. д., цена более выгодна в больших количествах.
  Плата за экспресс-доставку генерируется автоматически, а доставка по умолчанию — Юнда (если есть продукты с бесплатной доставкой: Синьцзян, Тибет, Внутренняя Монголия, Нинся, Ганьсу и Цинхай, стоимость доставки не включается).Доставка в Гонконг, Макао и Тайвань осуществляется компанией SF Express. Если вы хотите отправить товар SF Express в Китае, обратитесь в службу поддержки клиентов для внесения изменений. SF Express не предоставляет бесплатную доставку.


◆ Характеристики продукта
  ● Декодер соответствует международному стандартному протоколу DMX512, а адрес канала декодера можно установить свободно.
  ● Он оснащен механизмом регулировки цвета лампы, который позволяет управлять лампами основного цвета RGB 3.
  ● Защищенная схема преобразования сигнала RS485.
  ● Модульная конструкция, гибкое сочетание.
  ● Может использоваться в качестве главного контроллера в автономном режиме.

◆ Технические параметры
  ● Канал модуля:  Каждый декодер занимает 3 непрерывных канала (RGB), 512 адресных кодов являются дополнительными.
  ● Выходные оттенки серого:  уровень 256
  ● Выходная мощность:  МАКС 8А*3 канала
  ● Источник питания:  12 В/24 В постоянного тока (в зависимости от нагрузки)
  ● Размер модуля:  125L*55W*45H(mm)

◆ Сигнальная проводка

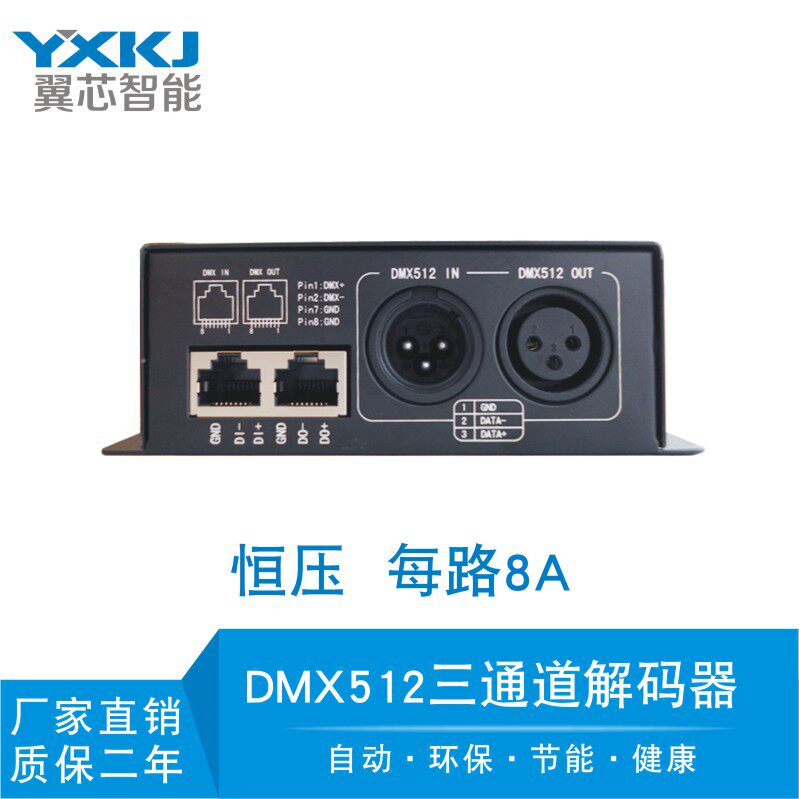

  Подключение сигнала DMX:
 &Стандарты: Первый тип: разъем 3P XLR, Pin1 подключен к земле, Pin2 подключен к D-, а Pin3 подключен к D+.
     Второй тип: держатель 8-жильного сетевого кабеля, Pin1 подключен к D+, Pin2 подключен к D-, Pin7 и Pin8 подключены к земле.

  ●Интерфейс сетевого кабеля и интерфейс XLR имеют одинаковый сигнал.

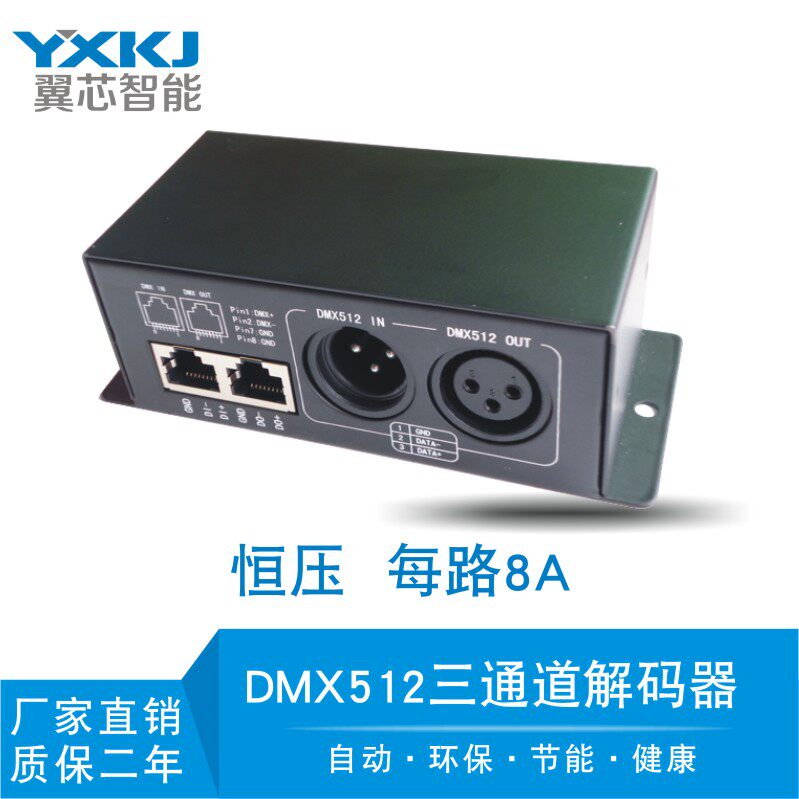

  3-контактный разъем XLR:
  Папа-порт (DMX512 IN) является приемной стороной, принимающей сигнал DMX от консоли.
  Гнездовой порт (DMX512 OUT) является передающим концом и подключается к мужскому порту других декодеров.
  Держатель 8-жильного сетевого кабеля: левая сторона — принимающая сторона (DMX IN), правая сторона — передающая сторона (DMX OUT),
  Подключение выхода привода: стандартное: привод с общим анодом, DM-110, один интерфейс V+ и 3 канала;

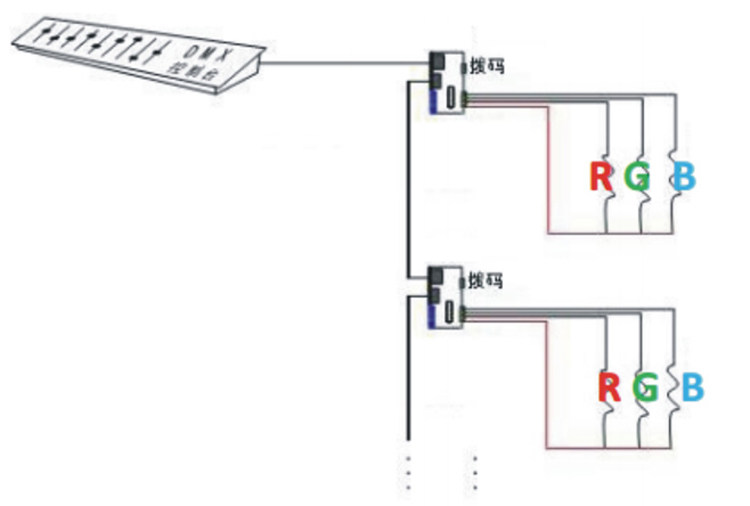

  Способ подключения: Основная линия модуля лампы и линия управления лампой подключаются к соответствующим контактам декодера (как показано ниже);


  Подключение источника питания:
  Способ подключения: Подключите положительную и отрицательную проводку источника питания постоянного тока к соответствующим положительным и отрицательным контактам декодера.
  Логотип: DC- — это GND, DC+ — это VCC.

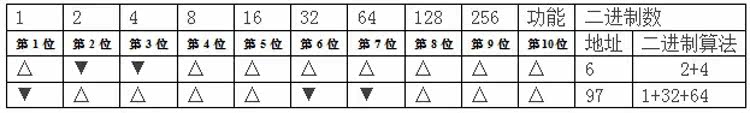

◆ Настройка адреса модуля
  1. Выбор адреса 1~512, можно установить до 170 модулей с разными адресами;
  2. Когда 10-й бит DIP-переключателя одновременно находится во включенном состоянии (▼), он переходит в режим главного управления;
  3. В одной сети не может быть более двух мастер-контроллеров;
  4. DIP-переключатели объединены в разные адреса в двоичной форме.
  Примечание. Когда дисковый переключатель повернут горизонтально, он находится в положении △ (т. е. ВЫКЛ), а когда он повернут вниз, он находится в положении ▼ (т. е. ВКЛ).

◆ Метод работы
  Управляемый режим
  1. Когда модуль устанавливает диапазон адресов 1–512, он переходит в управляемый режим. Модуль управляется с помощью основного блока управления DMX512, а различные эффекты можно настроить через главную консоль.
  2. Поскольку каждый модуль занимает 3 канала, следует уделить внимание распределению адресов.
  Пример: Если адрес первого модуля — 10, то следующего — 10+3=13, следующего — 13+3=16 и так далее.

◆Режим главного управления
◆В основном режиме управления можно выбирать различные эффекты, такие как 7-цветный фиксированный, стробоскоп, прыжок, градиент, полноцветная проточная вода, 7-цветный след, 8-цветная проточная вода или постепенный свет и темнота.
◆При использовании в качестве главного элемента управления для увеличения возможностей управления необходимо добавить усилитель DMX512.

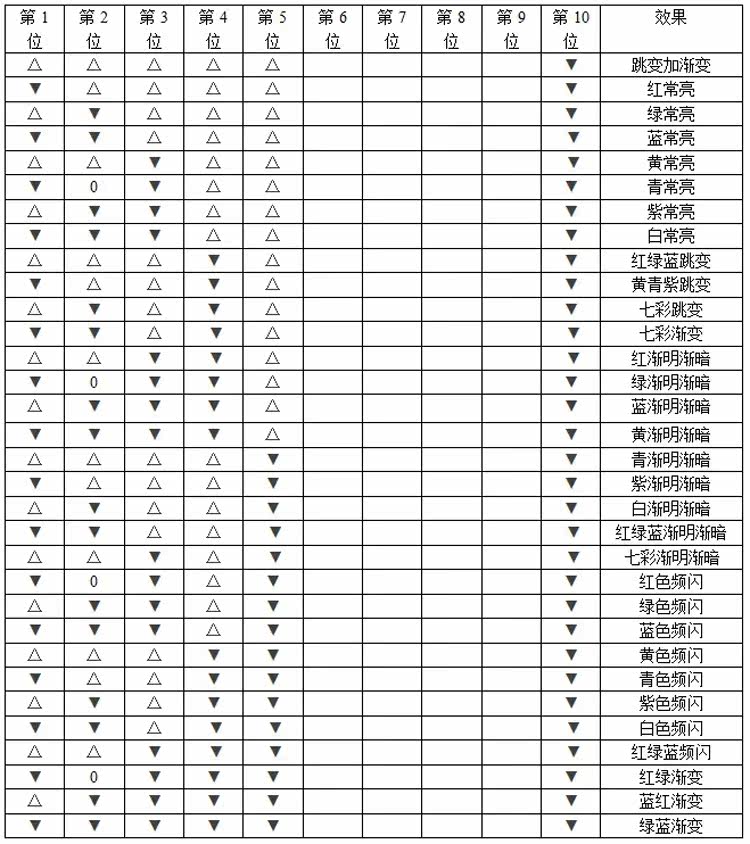

◆1.Когда 10-й бит DIP-переключателя повернут вниз в положение ▼ (т. е. ВКЛ.), происходит переход в режим главного управления.Биты с 1-го по 5-й являются битами выбора основного режима управления. См. таблицу ниже.


Примечание.Когда дисковый переключатель повернут горизонтально, он находится в положении △ (т. е. ВЫКЛ), а когда он повернут вниз, он находится в положении ▼ (т. е. ВКЛ).

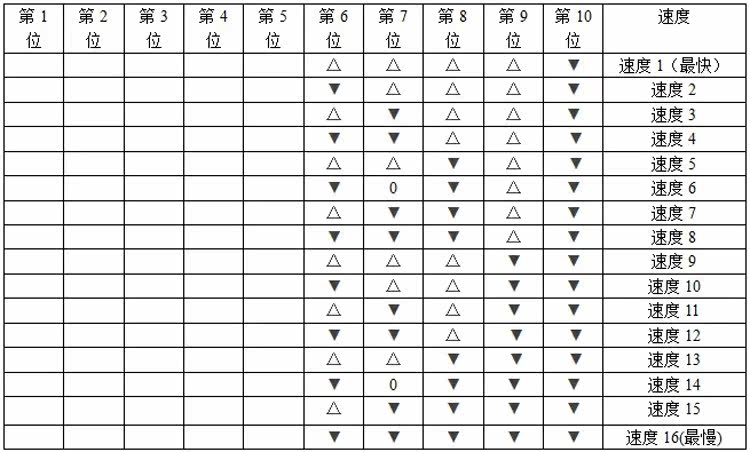

◆2. Когда 10-й бит DIP-переключателя повернут вниз в положение ▼ (т. е. ВКЛ.), происходит переход в основной режим управления, а биты с 6 по 9 являются битами выбора основной скорости управления.См. таблицу ниже.
  Выбор режима от 1 до 7 — это всегда включенная функция, а оттенки серого можно регулировать, всего 16 оттенков серого.
  В остальных режимах скорость регулируется, всего их 16.
  Примечание.Когда дисковый переключатель повернут горизонтально, он находится в положении △ (т. е. ВЫКЛ), а когда он повернут вниз, он находится в положении ▼ (т. е. ВКЛ).

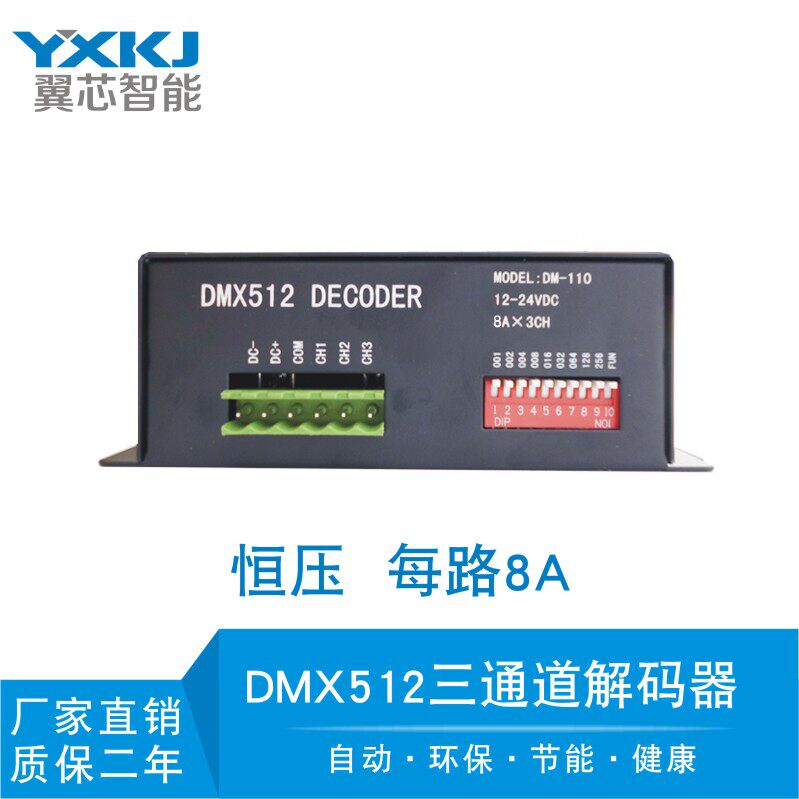

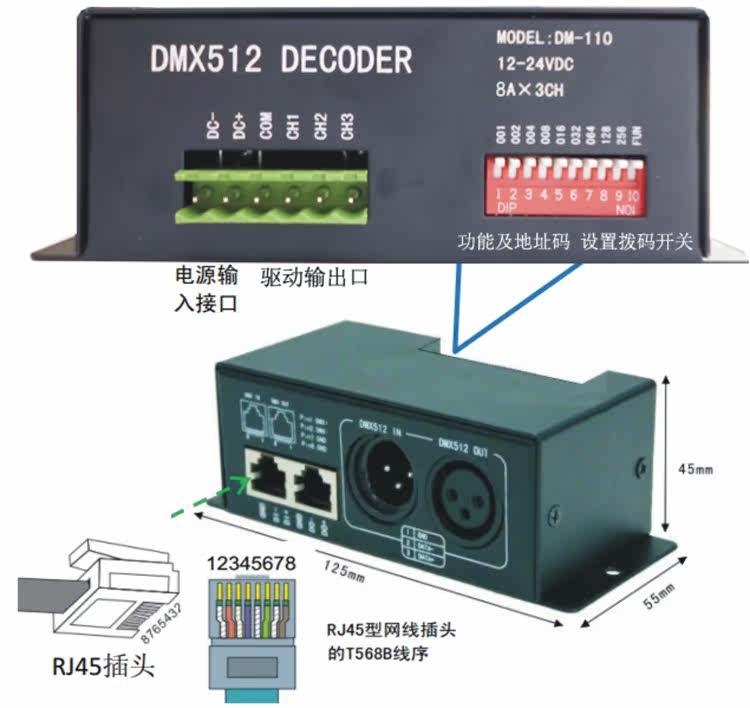

◆ Описание интерфейса продукта
