Плата разрешения USAF1951, микроскоп, калибровочный шаблон, тест MTF, контроль качества линз, плата идентификации.
Цена: 6 339руб. (¥300)
Артикул: 15554254596
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:辉显微镜
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥901 902руб.
¥19402руб.
¥2.553руб.
¥25529руб.

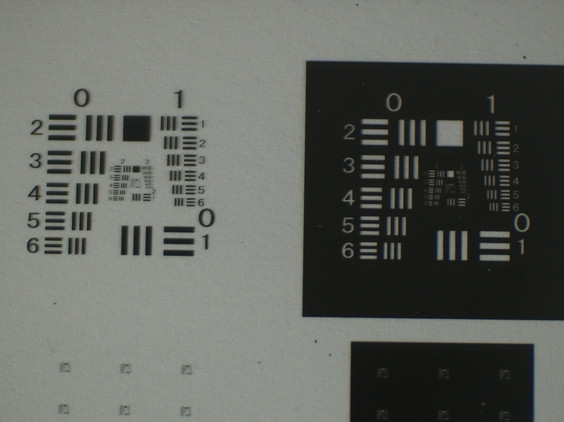

ВВС США 1951 г. Фильм резолюции
Группа - это группа, частота - это линейные пары на 1 мм.Обычно он используется для определения или подтверждения производительности оптической системы или разрешения объектива камеры.
Разрешение различных уровней линз в центральной области в основном одинаково, но в окружающих районах будут большие различия.
Для систем измерения с высокой оценкой вы должны попытаться выбрать четкую линзу во всем диапазоне изображений.Благодаря резолюционной пленке USAF1951 вы можете количественно оценить различия в разрешении центральной и угловой области объектива.
Size:63mmX 63mm,
Thick:2mm
Minimum: Group 0, Element 1
Maximum: Group 7, Element 6

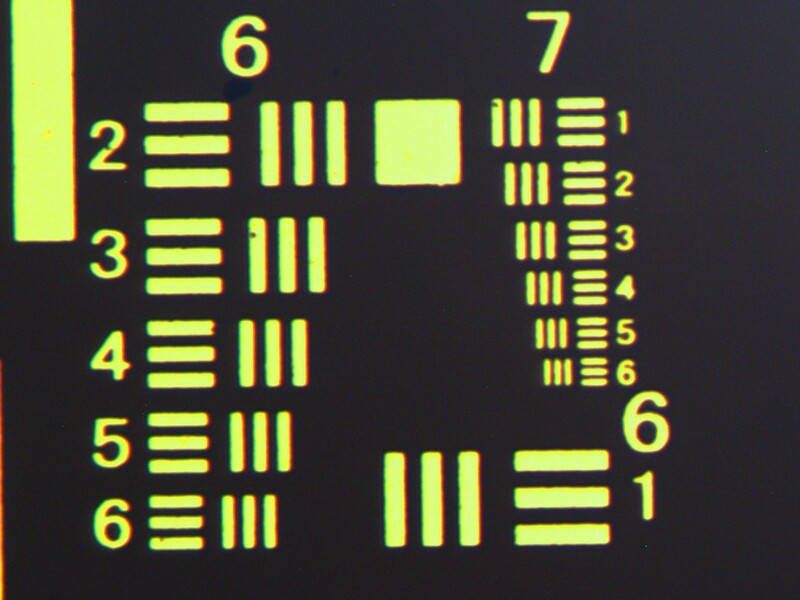

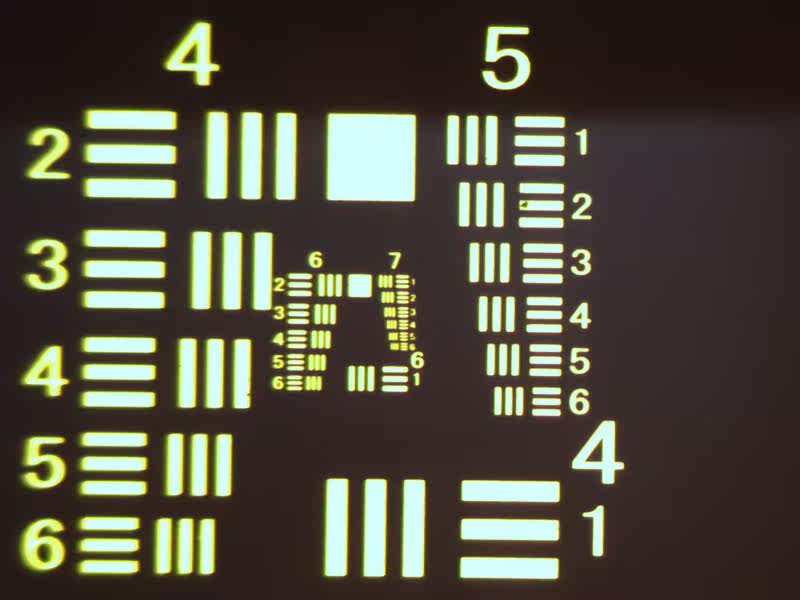

Под микроскопом:
| количество пар линий на мм в задании ВВС США по испытанию разрешающей способности 1951 г. | ||||||||||||
| Element | Group Number | For High Res only | ||||||||||
| -2 | -1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 1 | 0.250 | 0.500 | 1.00 | 2.00 | 4.00 | 8.00 | 16.00 | 32.0 | 64.0 | 128.0 | 256.0 | 512.0 |
| 2 | 0.280 | 0.561 | 1.12 | 2.24 | 4.49 | 8.98 | 17.95 | 36.0 | 71.8 | 144.0 | 287.0 | 575.0 |
| 3 | 0.315 | 0.630 | 1.26 | 2.52 | 5.04 | 10.10 | 20.16 | 40.3 | 80.6 | 161.0 | 323.0 | 645.0 |
| 4 | 0.353 | 0.707 | 1.41 | 2.83 | 5.66 | 11.30 | 22.62 | 45.3 | 90.5 | 181.0 | 362.0 | — |
| 5 | 0.397 | 0.793 | 1.59 | 3.17 | 6.35 | 12.70 | 25.39 | 50.8 | 102.0 | 203.0 | 406.0 | — |
| 6 | 0.445 | 0.891 | 1.78 | 3.56 | 7.13 | 14.30 | 28.50 | 57.0 | 114.0 | 228.0 | 456.0 | — |
