YZXStudio Color Table USB Ток ток на напряжение емкость

Цена: 2 853-5 177руб.    (¥135)
Артикул: 537453263402

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:手机e佳
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥22465руб.
¥16.9358руб.
¥27571руб.
¥9191руб.
  • Информация о товаре
  • Фотографии
Цвет: Желтый, Красный, Зеленый, Синий, Темно-синий, Черный, Темно-зеленый, Сиреневый


[高端USB表领跑者！要玩就玩高大上的！专注原创USB测试仪6年！产品海量远销海外！山寨抄袭复制借鉴不计其数！一次到位避免重复投资！真正仪表级精度！]

[！！安全警告！！][本测试仪有多个输入输出口，所有接口并联关系，][只允许同时接1个输入和1个输出][，部分型号测试仪支持触发高压快充，触发高压后][无论输入输出口都会有高压][，请勿接入任何耐压不够的设备，][请确认显示电压正确再接入设备][，由此导致的包括但不限于烧手机，烧设备，烧适配器等问题本店不负任何责任！]

[新款小黑金表ZY1275测试仪开卖！迷你版ZY1276！15mΩ极低内阻！更酷炫的外观！拇指大小！除了屏幕更小体积更小，其他所有功能和蓝色ZY1276相同！]

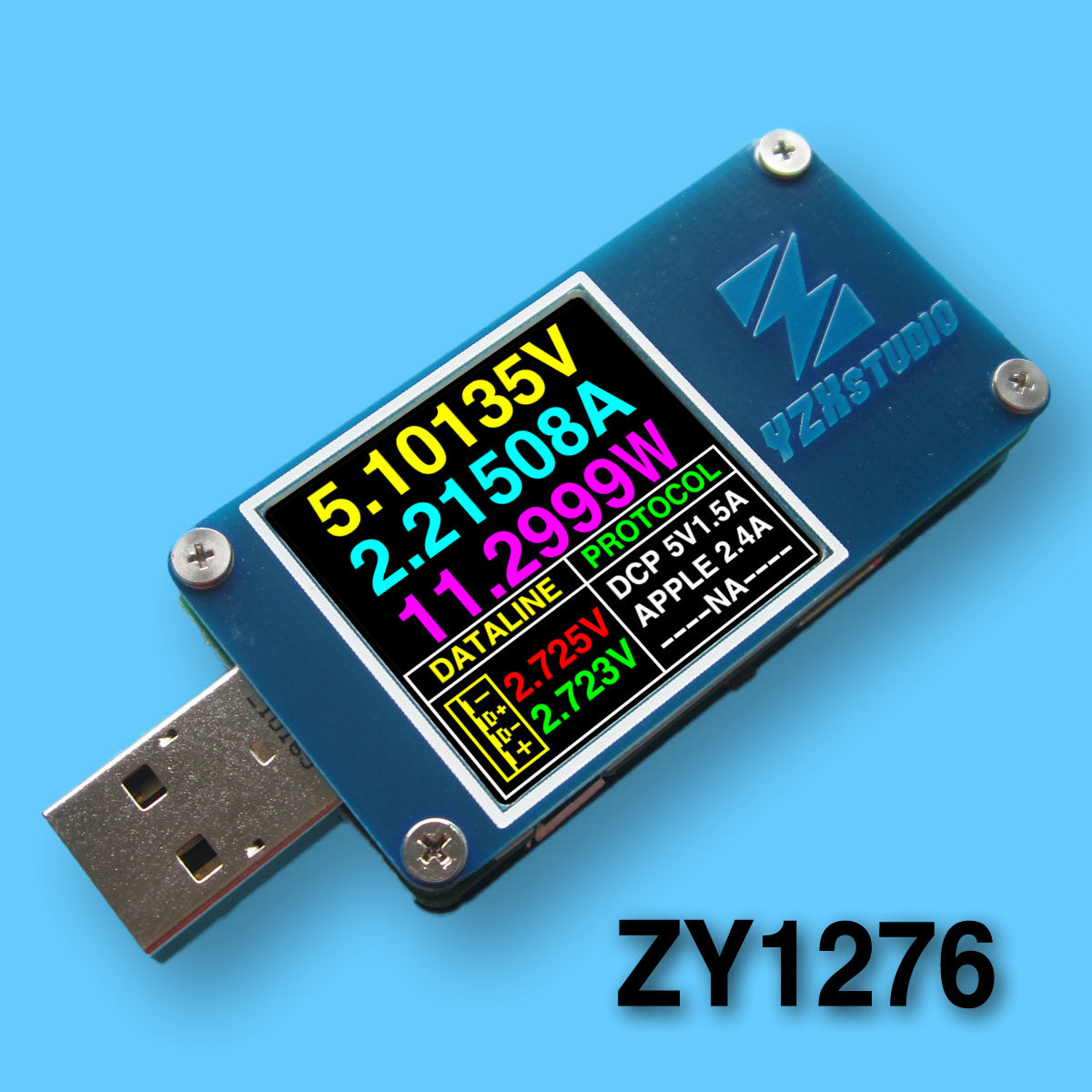

[新款大蓝表ZY1276 PD测试仪开卖！]
[ 海量到货当天发！0.01mA电流分辨率！中英文双语界面！]
[Type-C PowerDelivery触发检测诱骗监听抓包无需加钱直接包含！无需连电脑无需连负载测E-Marker线！]
[QC2.0 QC3.0 QC4.0 FCP SCP AFC PD2.0 PD3.0 PPS VOOC DASH快充触发检测诱骗！]
[ 资深发烧友力荐USB测试神器！]

[新ZY1270大彩表ZY1271飞龙表升级到窄边框1.44寸显示，支持3.33或更新固件。]
[最新固件V3.33来袭，更大的屏幕显示范围，低于2mA熄屏耗电，全中文界面，更大字体更多参数，100SPS急速自动量程曲线绘制，目前出货的彩屏USB表都帮刷好V3.33，][老版本大屏USB表如ZY1270和ZY1271改装面板到货，点此选购。]
[4线开尔文测微电阻！插上直读内阻一步搞定！][测线阻负载点此购买。]
[此仪表功能较多，升级较频繁，建议配一条][升级刷机线STLINK][和][6个弹簧针1号][点击购买，可以自己升级。寄来升级不包来回邮费哦。]
[本店移动电源USB表技术交流群 558524420，加群密码yzxstudio]
[调侃隔壁竞品USB表点击观看]
[现在拍下还送精美铁盒包装]

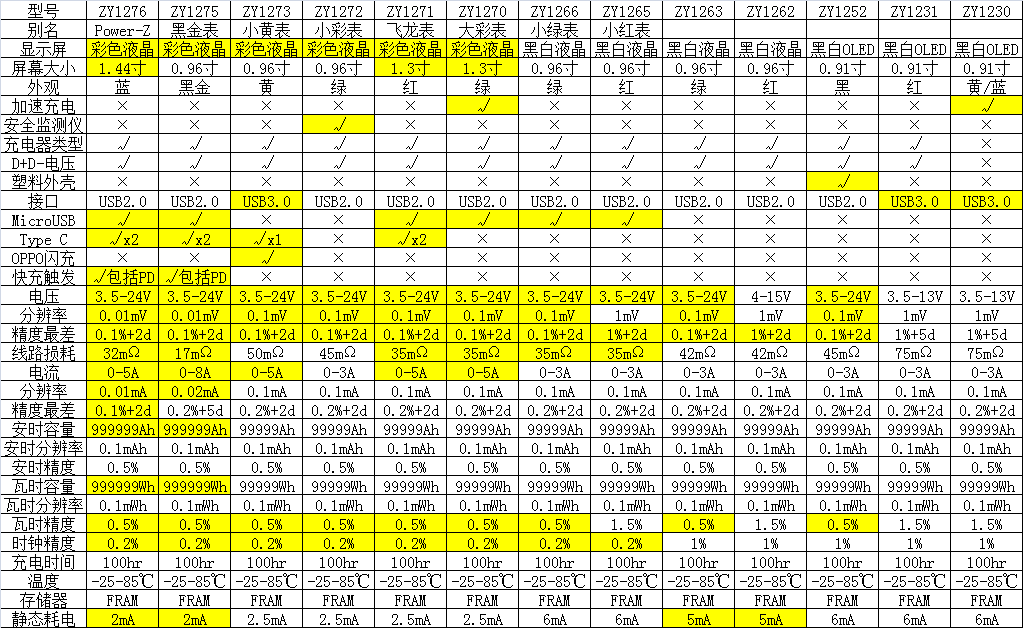

[各种型号的表对比：]

[ZY1276：USB2.0接口，带几乎全功能快充触发检测功能，电流分辨率更高，可测Type-C PD适配器。]
[ ZY1275：超大电流华为8A插头插座，总内阻仅15毫欧，带几乎全功能快充触发检测功能，可测Type-C PD适配器。]
[ ZY1273：USB3.0的接口，测试USB3.0设备必备，支持VOOC，DASH快充，带1个TypeC接口，可以测USB转Type-C线阻。]
[ ZY1272：USB2.0接口，无其他测线接口，带安全监测功能，有过压过流欠压和充满后停充的功能。]

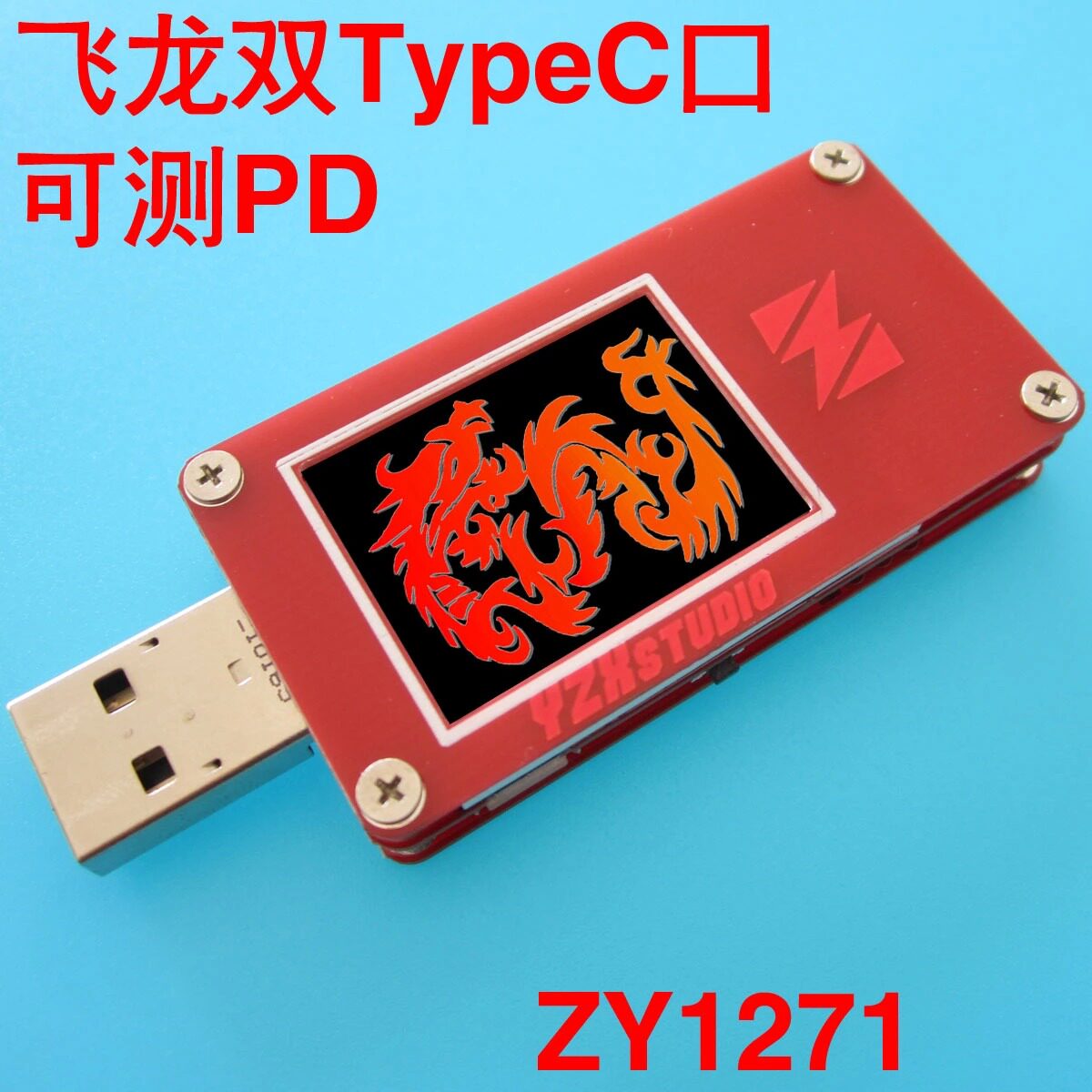

[ ZY1271：USB2.0大电流接口，带2个TypeC接口和MicroUSB接口，可以测双向PD电压电流，可以测华为5V5A，大屏幕。]

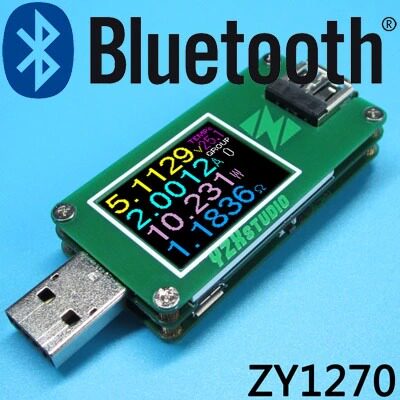

[ ZY1270：USB2.0大电流接口，双USB输出口，带MicroUSB接口，有加速充电功能，可测华为5V5A，大屏幕。]
[ ZY1266：性价比较高的黑白屏USB表，精度和127x系列一样。]
[ ZY1265：性价比比ZY1266还高的黑白屏USB表，电流精度一样，电压精度低一位。]



[加速充电：][可以插到][电脑USB口][或是][非原装USB充电器][上，把充电识别信号自动变成][原装充电器][，从而使手机认为插到原装充电器上，加快充电速度。注意此功能不能改变输出电压，不支持普通充电器变QC2.0充电器，也不能放大输出电流。]
[充电器类型：][可以插到未知USB口或移动电源USB口，检测这个USB口具体充电识别信号，轻松辨别][适合给什么手机充电][。使用此功能时建议不要接手机，否则手机会干扰识别。]
[安全监测仪：][当输入电压过高或过低，温度过高，输出电流过大或过小维持设定时间会激活USB安全监测保护功能，切断输出防止意外发生。可以用于手机晚间充电，充满后彻底断电；保护不对的电压电流输入手机造成损坏；充电器适配器过热时断开停止充电。保护后若需恢复输出请在D+D-电压那个页面长按按键恢复输出。]
[D+D-电压：][也就是数据线电压，基于这个电压可以分辨大部分充电器类型。可以参考这个电压来辅助判断USB口充电识别模式。]
[塑料外壳：][有塑料外壳的版本防尘防进杂物性能好很多，手摸不到电路也不容易干扰电路工作。PCB框架版无外壳，但3层板结构对核心电路保护也很不错了，散热效果更好。]
[接口：][分为USB3.0和USB2.0，USB3.0向下兼容USB2.0，USB3.0可以用于测试USB3.0的设备工作电流，USB2.0接口则更适合测试普通充电器和USB2.0的设备工作电流。]
[电压：][输入支持的电压范围，建议在标称值以内工作，若低于标称值可能无法工作，高于标称值精度变低甚至烧毁。ZY1252再创新高成为首个支持24V的USB表。]
[电流：][输入支持的电流范围，建议在标称值以内工作，大于3A也可正常显示但USB口承受不了大电流可能会烧坏USB口。电路板取样电阻支持连续6A，若需更大电流可以换外置取样电阻支持20A。]
[分辨率：][电压或电流容量末位变化值，越小代表辨率越高，能分辨越细微的电压电流容量变化。]
[精度：][读数的百分比精度和末位读数跳动范围。百分比越小精度越高，跳动范围越小读数越稳定。][ZY1252再创新高成为首个支持0.1mV 0.1%精度，5位有效读数，自动量程0-30V电压测试的USB表。]
[线路损耗：][包含电流取样损耗和USB接触电阻损耗。此值越小代表流过此USB表后电压损失越小。ZY1230和ZY1231是已经是USB表极限，但新款ZY125x系列更是再创新低。]
[安时容量：][安培每小时，1A电流维持1小时则为1Ah，1Ah=1000mAh，国内移动电源和电池常用的容量单位。测电池容量和移动电源容量常用。]
[瓦时容量：][瓦特每小时，1W功率维持1小时则为1Wh，1000Wh=1度电，相比起Ah表达更准确，所以全世界通用。因为功率=电压x电流，所以Ah*电压=Wh。此参数测移动电源容量更精确方便，配合电能表还能测充电器效率。]
[充电时间：][当充电电流大于设置的涓流屏蔽电流，时间开始走。使用此功能可以测得设备充满所需时间。也可以用来累计设备工作的时间。][V2.5版新增功能。]
[温度：][内置芯片的温度，若无负载无发热，则读数近似周围空气温度。V2.5版新增功能。]
[存储器：][目前所有款均为高成本铁电FRAM存储器，近似于无穷次数的十亿次擦写寿命，从而保证1秒保存一次容量，300年不坏的传奇。几乎所有山寨仿制品均廉价EEPROM或记忆电池。]
[静态耗电：][默认亮度点亮屏幕后，USB表的自耗电流。本机使用32位处理器+外置ADC，所有款式都再创新低，低达2-2.5mA关屏耗电，任意电压输入都为2-2.5mA，若用来测移动电源，无需考虑电压多少是否快充，每小时多加2.5mAh即可，简单精确。]
[测线功能：][配合恒流源可以快速检测数据线内阻，线损压降等参数，方面玩家挑选更高质量的数据线]
[Type-C PD测试：][使用2条双头Type-C的线可以测USB] [PowerDelivery，默认PD充电器不会输出必须接上设备才会输出，所以单独插表一般是不亮的。若接入Type-C设备也不亮请将插到USB表上的任意Type-C插头翻一面再插。]

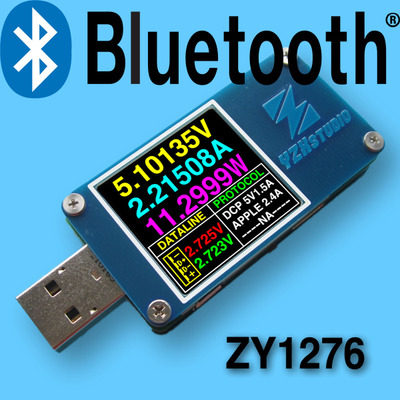

[蓝牙串口功能：][可以连电脑或手机把测试数据发送出去，并且在电脑或手机上绘制曲线图。上位机加紧开发中，目前只能暂时用串口助手+excel绘图，][教程点此][。注意蓝牙不能用来升级usb表，只能用stlink升级。]



[性能参数：]

[尺寸：75*30*15mm]

[重量：包含铁盒55g，裸机22g]

[电压范围：3.5-24V，极限耐压28V]

[电压分辨率：0.0001V（18bit）]

[电流范围：平均正负0-3A，能积分的瞬间电流24A（连续超过3AUSB口承受不了哈）若要改大电流可以选购店里大型10毫欧分流器直接支持24A]

[电流分辨率：0.0001A（0.15mA左右，18bit）]

[容量范围：0-99999Ah 0-99999Wh]

[容量分辨率：0.0001Ah 0.0001Wh（0.1mAh 0.1mWh）]



[使用说明：]

[测电压电流：]

[USB插头插到任意USB口上，母座插手机等设备，直接读出电压电流参数]

[测移动电源输出容量和效率：]

[建议配合电阻假负载使用][，USB公头插移动电源，母座插假负载，直到把充满电的移动电源放电结束欠压关机。下次打开本机时显示容量即为移动电源输出的Ah和Wh。]

[ZY1270版使用智能识别加速充电：]

[若不是用官方充电器，比如三星充电器充苹果，或通过电脑USB充电，充电速度可能巨慢甚至拒充，此时可以插到上层USB口加速充电。注意1A充电器是不可能输出2A的，能量守恒哦。]

[计算移动电源电池容量和效率：]

[Ah数据x输出电压]÷[电池电压]÷[效率=移动电源电池Ah][（输出电压一般是5V，可以查看容量表第二屏的平均电压，电池电压一般按3.7V，效率一般按85-90%，我店里高端移动电源按95%），或][Wh数据]÷[效率=电池Wh][（所以测Wh更简单计算），电池Wh]÷[电池电压=电池Ah，Ah]÷[1000=mAh。若已知内置电池容量和电压，则可算出移动电源效率：][（Ah数据x输出电压）]÷[（电池容量x电池电压）=移动电源效率][，或][Wh数据]÷[电池Wh=移动电源效率]

[测电源适配器/充电器效率：]

[配合][电度表][（你家配电箱里那货）和][假负载][使用。电表后只接被测充电器，充电器输出接USB表和假负载，运行一段时间，检查USB表累计Wh数据，然后检查电表走了多少度电，1度电=1000Wh，用USB表读数]÷[电表读数变化=精确的充电器效率。（其实数电表转盘转了多少圈更方便，一般电表都会标一圈是0.00x度）]

[测数据线/USB转接线/其他USB表内阻：]
[配合][假负载][使用。首先USB表插电源上，切换到测线阻功能，然后插上精密假负载调到所需测试电流（建议大于0.5A小于等于2A），读数稳定后长按按键记录参考电压电流。然后拔掉USB表，用待测数据线/转接线/其他USB表直接插电源上，再把本USB表插待测线上，假负载微调到电流尽量等于参考电流。即可读出待测线材内阻和测试电流下的线损压降]

[测电池容量：]

[利用TP4056等线性充电电路通过此容量表给完全没电的电池充到完全满，容量读数就为电池容量，利用此方法也能大概测得手机充电容量（尽量用USB座充，因为手机一般不是线性充电，并且待机耗电有干扰）]

[测微小设备电流以及待机电流：]
[低达0.1mA的高分辨率高精度电流，方便检测几乎一切小型USB设备的工作电流/待机电流，如读卡器，无线鼠标接收器，蓝牙或网卡适配器等。]

[使用涓流屏蔽功能测充电时间/容量：]

[绝大部分手机充满后还有一点涓流电流，若不屏蔽涓流则容量会一直增加，干扰测试。设置涓流屏蔽后当充电电流小于设定值时，容量和累计充电时间不会再增加，从而更准确的测得充电时间和充入容量。设置为0则关闭涓流屏蔽功能。]

[测用电设备检测电源输出能力的电流波形：]
[高速电流曲线绘制（1秒10-20次）可以用来绘制用电设备上电后检测电源的电流波形，开发自适应电流的用电设备必备利器！]

[数据清零：]

[功能1和功能2界面（也就是第一行显示电流；电压；组那个界面）长按并保持按键，首先会跳到下一组，继续保持按住几秒，会跳回当前组并归零当前组，即完成归零操作]

[数据查看：]

[参数界面长按按键切换到下一组]

[快捷屏幕旋转：]

[显示D+D-电压界面和显示大字体电压电流界面，长按按键旋转显示方向]

[开机状态：]

[通过USB公头接通电源，显示屏显示约1秒钟LOGO后进入参数界面]

[显示参数切换/关闭显示：]

[参数界面短按按键切换显示参数/功能和熄灭显示屏]

[恢复备份的设置；恢复出厂设置：]

[显示LOGO时按住按键，直到显示Setting松手，短按切换到09--长按恢复备份的设置，短按切换到07--长按恢复出厂设置，注意出厂设置是没有校准的。出货校准好以后店主会备份一次校准好的设置，建议大家不要轻易使用08--备份设置覆盖正确的校正参数]

[数据校准功能设置：]

[一台电子负载仪，一台可调电源。]

[按住按键后再接通电源，约5秒进入设置后再松手，松手后显示选项列表]

[短按按键切换到10V电压基准][，可调电源调到精确的10V，先不要接任何负载，长按按键，系统自动记录当前电压为标准10V]

[短按按键切换到2A电流基准，电子负载CC恒流模式，调到精确的2A，接入USB母口，长按按键，系统自动记录当前电流为标准2A]

[加装串口无线蓝牙模块：]

[教程请浏览蓝牙模块宝贝说明][https://item.taobao.com/item.htm?id=526297088674]

[常见问题：]
[晃动USB插头时电压波动：][答 USB就这德行，质量好的也只能稍微改善此问题。本店保证使用铜壳USB母座，铜芯触点镀金USB公头（铜壳公头真心太少强度太差）。插的时候可以多插拔几次把被插的USB座氧化磨掉保证接触良好，波动会小很多。]
[Type-C PD充电器插到USB表不显示：][PD是双向通信充电协议，充电器必须和用电设备建立通信才会输出电压，所以单独插表是不显示的。]
[Type-C PD插上用电设备也不显示：][ZY1271飞龙表设计的是双Type-C母座，相当于把两根数据线串联起来。绝大部分Type-C线PD通信的CC1、CC2脚只接了其中一个，导致插表的那一端插反正好没对应上就无法通信通电。解决方法是插表的插头任意一条翻一面再试验。尽量用相同品牌的Type-C线。]
[为何不用正反插的USB插头或母座：][内阻大到吓人，寿命差到吓人，质量差到吓人，不能过大电流。公头双面插，插入手感之差，靠塑料变形挤进去的感觉，插到底甚至就会插断自身触点或插坏USB口。母座双面插松垮垮接触不良，有时甚至会短路到USB铁壳烧毁。方便你不超过100次，然后让你终生都不方便。]
[新款为何不用OLED显示屏了：][国产或台产OLED小屏质量差极易烧屏，连续点亮一周就有明显阴影，连续点亮一个月字迹模糊，连续点亮1年大部分像素就不亮了，不适合长时间工作显示；刷屏抖动明显，刷新率低，闪烁；高环境光亮度下拍测评照片效果惨不忍睹。而TFT液晶屏完全无此弊病。]
[USB3.0版插到底黑屏：][答 个别USB2.0插座设计不规范可能导致插到底后USB2.0接触不到，解决方法是稍微拔出来一点即可。USB2.0的测试仪不存在这个问题，但不支持USB3.0。]
[USB2.0版能不能测USB3.0：][答 只能测出USB3.0设备在USB2.0接口下的耗电情况。可能和3.0接口下略有不同。]
[按键不太好按：][答 0.36秒一个检测周期，前0.1秒计算参数并显示不检测按键，后0.26秒检测按键是否按下。建议稍微按快一点，不要超过2个周期0.72秒，否则无响应。]
[充电器识别不对：][比如明明插的是DCP充电器但却显示或HVDCP？答 充电器模式测试建议不要接手机，单独把ZY1231插到充电器上，这样识别的准确很多。因为手机可能会和充电器通讯从而干扰识别。再因为DCP实际和三星，苹果2.4A，快充20V几个特征电压重合，所以若特征电压时以上三种，会优先显示，而不会显示DCP。]
[你的USB表不带保护功能？][答 新款小彩表ZY1272带保护，但无法保护瞬间过压，请知悉，硬件原理不可能支持。实测淘宝带保护功能的某款护翼卫生巾外形的USB表，模拟车载充电器击穿输出12V（仅仅是12V，车充击穿一般输出30+V脉冲），那款USB表直接烧毁，接上去充电的手机也直接烧毁，保护功能形同虚设。究其原因，那款USB表仅耐压7V，并且检测到过压后要延迟几百毫秒才能断开输出，这个延迟足够烧毁100次5V手机了。]
[电流位数太多不好读？][答 这个是容量表，不只是单纯的电流表。假设只能显示3位数如0.10A，实际负载0.109A但只统计0.10A部分，误差高达10%，容量也不会统计，这样的容量表谈何精确？您的被测设备电压电流都会细微的变动，测试仪能精确反映出变动情况，并把所有变化都计入总容量，所以位数越多，分辨率越高，容量统计越精确。不要相信某些DB商家蛊惑高分辨率无用论。]
[USB3.0到底是否有用？][答 若您不需要测试USB3.0的设备电流，则选USB2.0即可。若您要测试诸如VOOC、DASH、华为5V8A闪充，或USB3.0的U盘、移动硬盘、读卡器等设备，则必须使用USB3.0接口的表，否则只能工作在USB2.0模式下，测得的电流也只是USB2.0模式下的电流了。]
[什么是D+D-电压？][答 USB不止是正负极，还有2条数据线，就是D+D-。本机首创测试D+D-电压信号判别充电器类型。比如安卓DCP识别是短路D+D-，苹果2.4A是D+D-都2.4V，三星D+D-都1.2V。]

[V3.33版说明书：看说明书里是英文显示啊？对的，当你仔细看完后就知道怎么切中文显示了。说明书百度网盘下载：http://pan.baidu.com/s/1kViJh59]



[ZY1276特有的快充触发使用教程：]
[ 注意！快充触发后USB表的所有接口（包含输入端的MicroUSB和Type-C口）都会有高压输出，千万别接到任何耐压不够的设备上如电脑USB，否则必烧设备！！！！！！！！]



[固件升级：]
[ 20160303：V3.0+：解决默认设置黑屏3分钟后背光微亮的bug。]
[ 20170221：V3.30：优化关屏耗电2.5mA以下；大幅度优化系统设置菜单；新增待机亮度可调，0为待机关闭显示；优化曲线绘制界面，优化数字字体更大更清晰；长按切换曲线种类并记忆；增加AH、WH显示位数为6位；增加4线开尔文测电阻功能；增加显示温度校准功能；增加VOOC/DASH快充协议支持，增加快速曲线、D+D-曲线绘制时串口上传，增加HEX格式的串口上传。]
[ 20170620：V3.33：大屏版可刷，增大显示区域，加大屏幕显示范围，优化部分页面显示效果，优化曲线自动量程效果，新增中文界面在系统设置Language那里调，优化系统设置显示效果，新增4方向旋转在3个大字参数页面长按调整，优化串口HEX格式上传。]
V3.35C-171022 [新增E-Marker线测试，新增mfi线测试，新增苹果2.4A模式，新增PD抓包详情，修正pd3.0-pps兼容性，修正D+D-上拉造成ip6518的bug，优化PD抓包速度和PD触发稳定性，新增自动测试显示PD最大功率功能。]
