[Audio Runer Audio] Профессиональный антиэлементный модуль эхо, чтобы подавить шумостойкость к удаленному собранию сетевого собрания
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Обзор:
AEC-520Он специально разработан компанией Runer Electronics для использования в двусторонних домофонах.Функциональные модули, такие как эхоподавление и шумоподавление. Конференц-терминалы, спроектированные и изготовленные с использованием этого модуля, могут использоваться в различных удаленных конференциях, удаленном обучении, сетевых конференциях, телемедицине, телефонных конференциях и других случаях, требующих громкой связи. К его основным функциям относятся:
1)Эхоподавление может полностью устранить эхо, не затрагивая местные звуки, обеспечивая настоящий полнодуплексный режим в любое время;
2)Подавление шума позволяет эффективно подавлять локальный шум, не искажая речь;
3)Может адаптивно обрабатывать различные аудиоалгоритмы без настройки на месте;
4)Интерфейс и отладка просты и удобны.Пользователям нужно только подключить источник питания, входной и выходной сигнал, чтобы немедленно проверить эффект.
Описание ситуаций, когда требуется устранение эха:
Эхо — распространенная проблема в системах аудиоконференций.Петля возникает в локальном аудио, когда микрофон принимает аудиосигнал от динамика и отправляет его обратно другому участнику.Когда другие участники говорят, он или она может слышать свое эхо.Например:
Aи Б разговаривают по телефону или на встрече.
AГоворите в микрофон.
BВоспроизведите голос А через динамик.
BМикрофон также улавливает и передает голос А.
AУслышав эхо своего собственного голоса, слегка задержанное из-за времени, необходимого для его передачи туда и обратно.
Если вы используете очень чувствительный микрофон, или динамик очень громкий, или микрофон и динамик расположены очень близко друг к другу, эхо может возникнуть или усилиться.Это не только мешает, но и может помешать нормальному разговору между участниками собрания.
Параметры производительности:
1)Частота выборки48Khz, диапазон частот 50Hz~ 15kHz; Полностью отвечает потребностям передачи звука.
2)Возможность обработки задержек эха:>386ms, коэффициент эхоподавления:>48dBПредметы
3)Коэффициент подавления шума:12dBПредметы
4)Автоматический контроль усиления:-8dB~+8dB
5)Используйте +5 ВИсточник питания, максимальный аналоговый вход и выход 1,5.V VppПредметы
Схема описания аппаратного интерфейса модуля:
1)местныйMICДоступ к входным сигналам возможенMic In Порт; Амплитуда входного сигнала 50-300мВ.
2)Чтобы устранить эхо на дальнем конце, аудиосигнал с дальнего конца должен одновременно проходить через Line. Inзакрепить вход на
AEC-520В модуле вывод аудиосигнала на локальный усилитель мощности или активный динамик должен быть отSpk OutРаспиновка;
3)местныйMICСигнал проходит после обработки эхоподавленияAEC OutКонтактный выход подключается к аудиовходу кодера
конец, передаваемый на удаленный конец по сети или другим линиям;
Меры предосторожности:
AEC-520МодульMICАмплитуда сигнала, полученного на входе, равна50-300mVдиапазон.Если сигнал микрофона подается непосредственно наAEC-520МодульMICНа входной стороне модуль не сможет войти в нормальное рабочее состояние устранения эха, поскольку сигнал слишком слабый.Обычно рекомендуется усиливать сигнал микрофона.10-20Введите его еще раз послеAEC-520МодульMICвходной терминал.еслиAEC-520изMIC-OUTбыть введенным в компьютерMICДжек, поставьMIC-OUTСигнал ослабляется до уровня сигнала микрофона.(еслиMICКратность схемы усилителя равна20Время,MIC-OUTСигнал необходимо ослабить20можно ввести в компьютер только послеMICДжек)MIC-OUTЕсли сигнал поступает напрямую в компьютер без затуханияMICразъему, амплитуда сигнала слишком велика, что приводит к возникновению внутреннихMICСигнал слишком сильный и искаженный, и звуковой сигнал не может передаваться нормально.Сущность

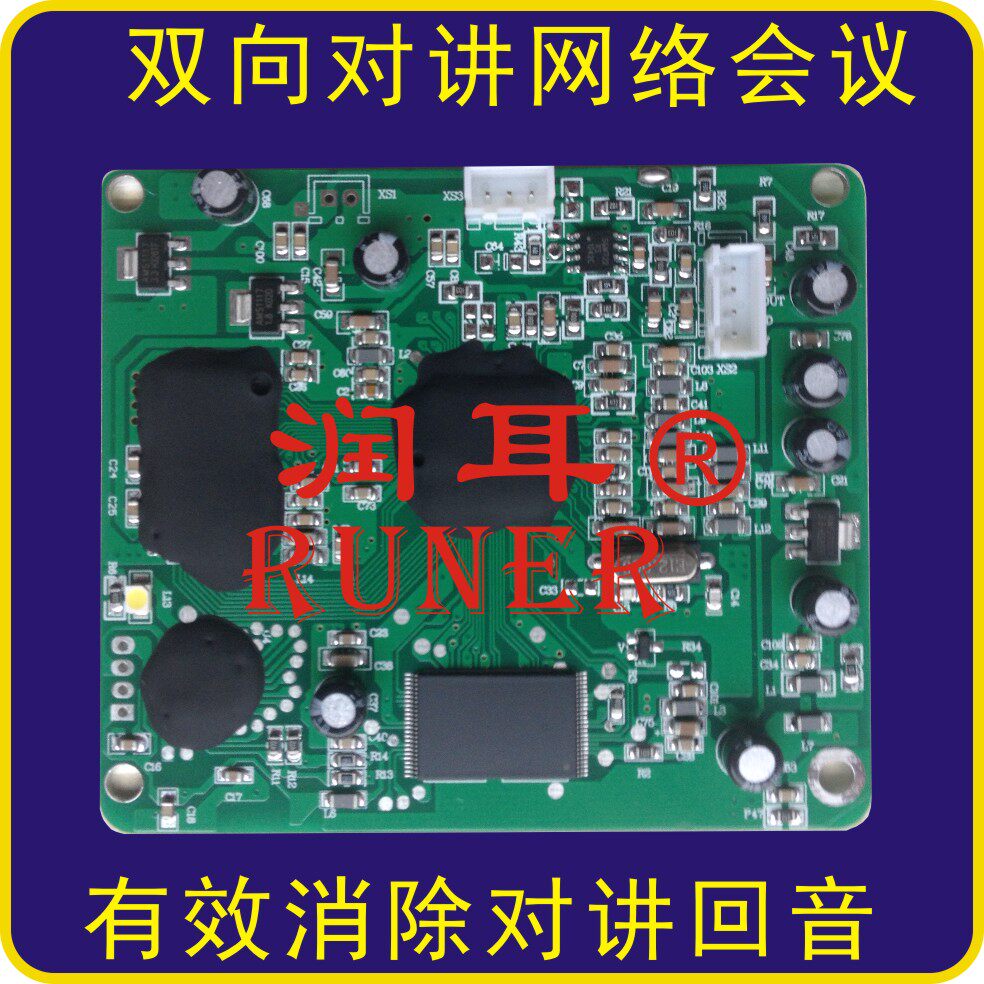

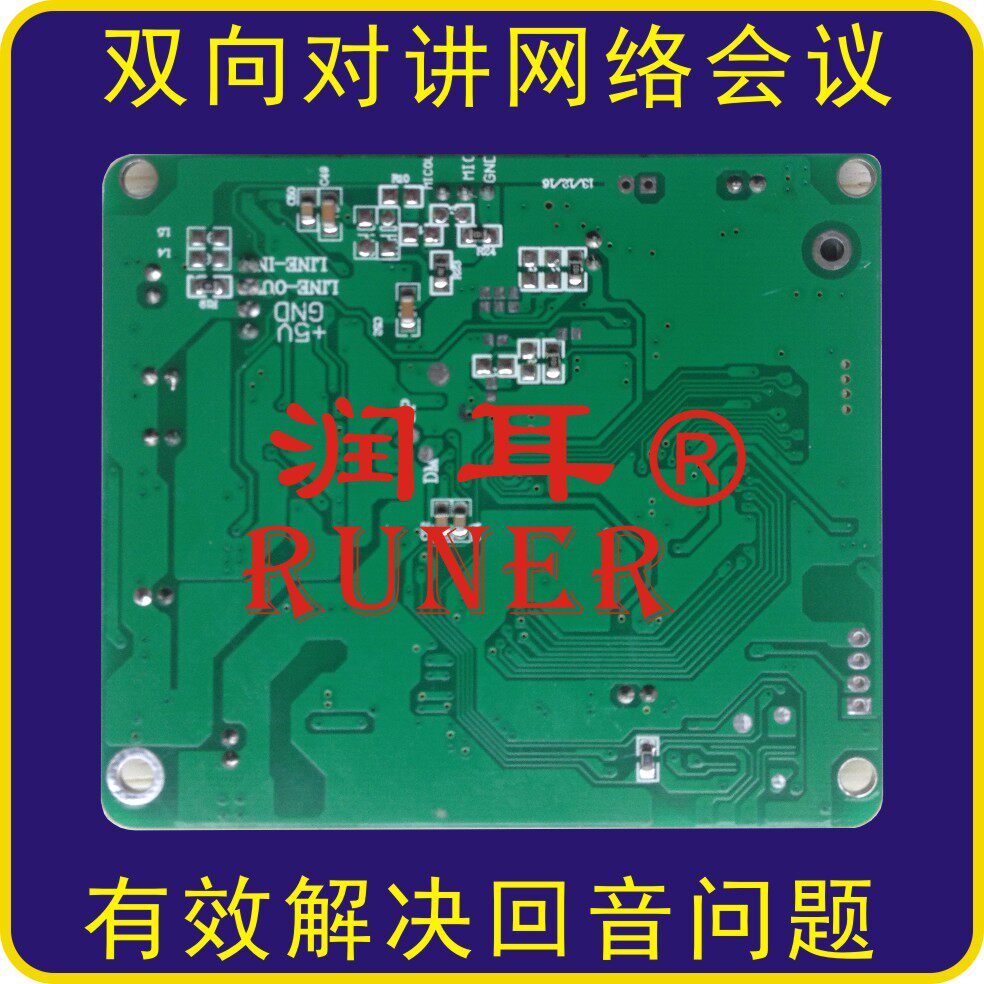

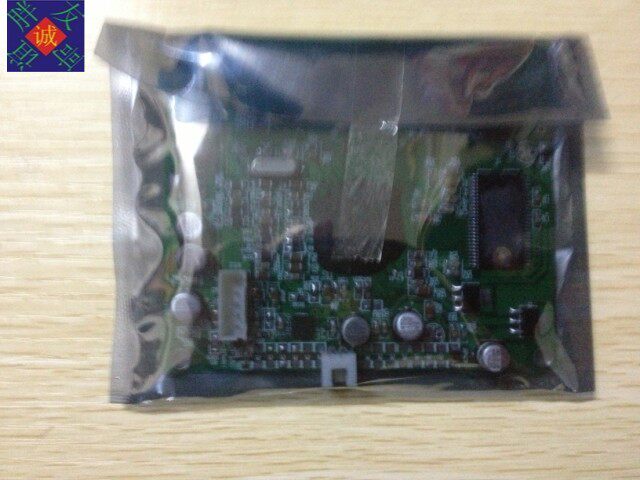

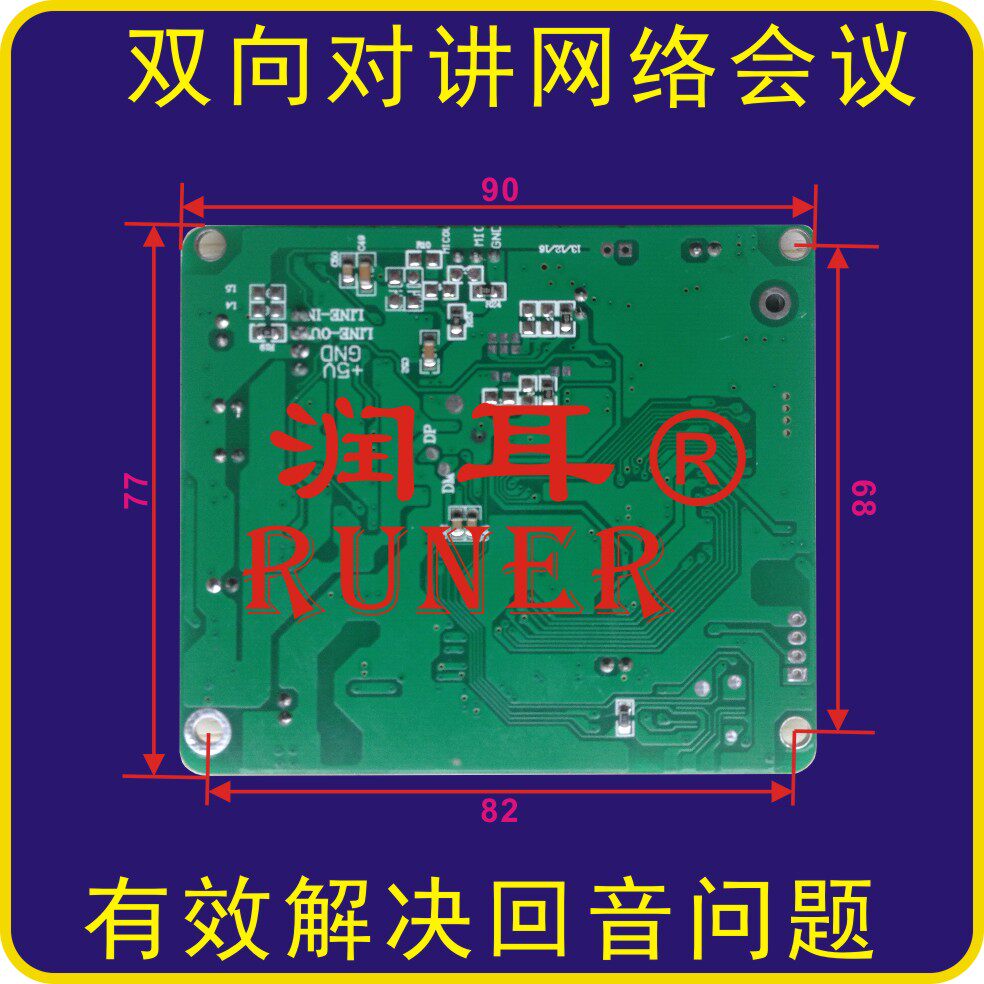

Физическая карта:
