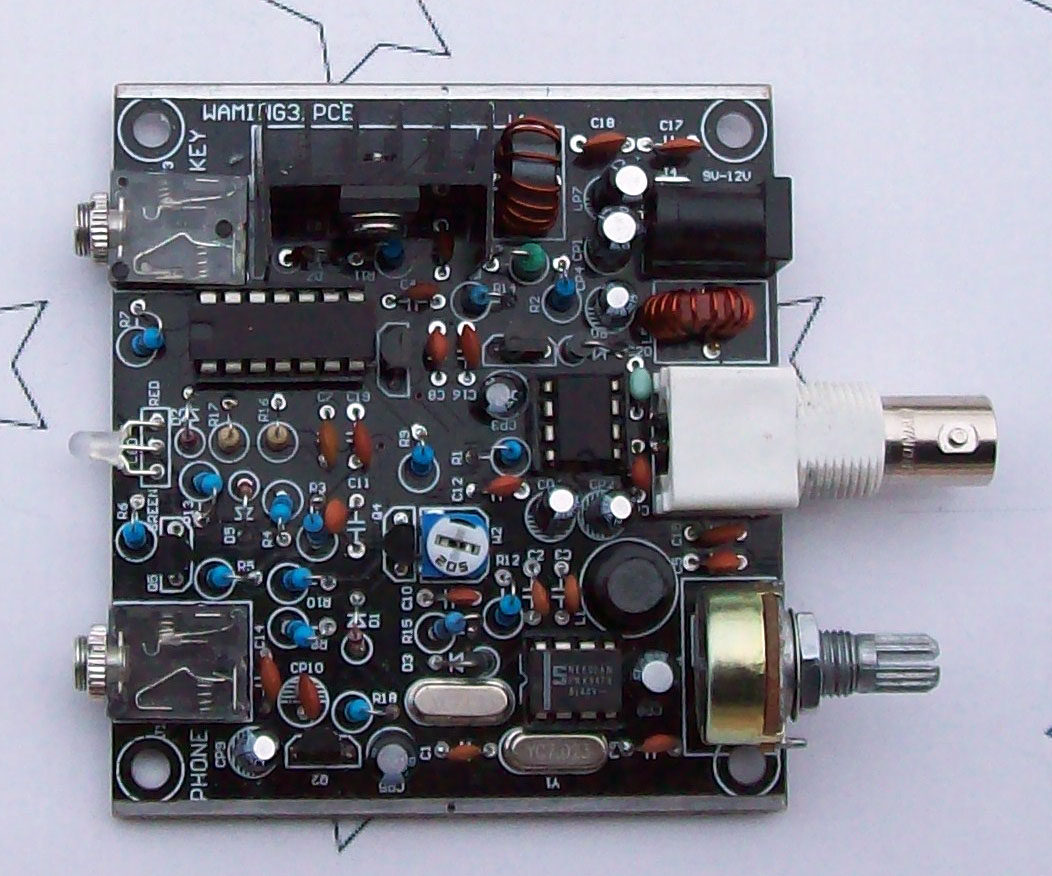

Лягушка Нарут Кит v3 Версия CW Отправка и получение отчетности
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Никто

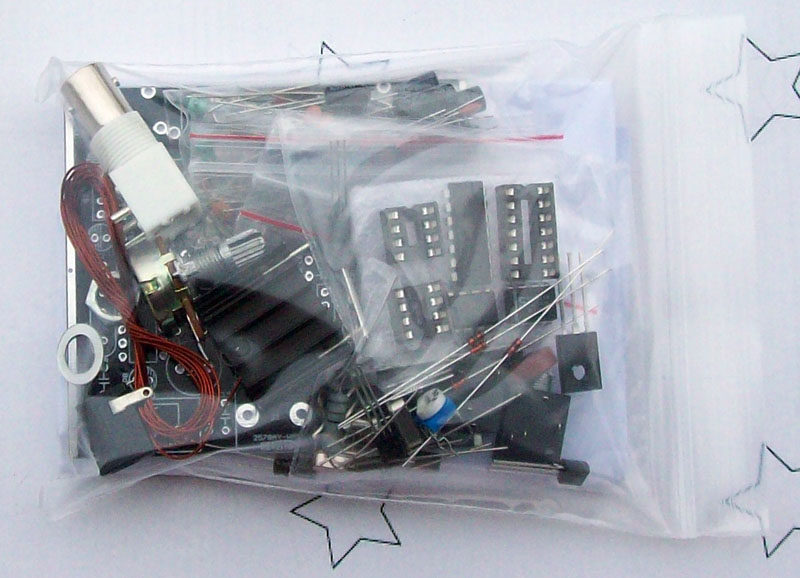

| Цвет: | Алюминиевая оболочка, Продукты (исключая оболочку), Санда должна быть сварена сами |
| Интернет/голосовой пакет: | Никто |
Примечание:Трубка эффекта поля MOS в комплекте 2N7000 должна быть сварена в качестве последнего компонента, дляЧтобы предотвратить статическое расстройство, 2N7000 должен быть отключен при сварке.
Источник
В детстве самая замечательная вещь в летнюю ночь посмотрела на звездное небо, слушая звуки звуков лягушки с рисового поля. Это замечательный сонато с десятью миллионами нот и десять миллионов исполнителей.Когда я был ребенком, моя жизнь стала нервничать и раздражать, и я часто мечтаю вернуться в свой родной город, чтобы послушать звук лягушек.Думать о том, что похово от Sky все еще относительно молчаливого и пустынного поля, поэтому я хочу разработать этот дешевый комплект, чтобы все больше людей могли установить и использовать его, чтобы небо было полным.“嘀 嘀”из“Лягушка твит”Сущность
краткое введение
Это очень маленькая простая 40 -метровая микроэнергия и другие телеграфы и другие телеграфы для отправки счетчика, используя батареи 9 В -квадрат для питания.При хорошем распространении вы можете общаться с любительскими радиостанциями вблизи сотен километров.
Эта схема была первоначально разработана зарубежными странами. Его частота стабильна, селективность хороша, чувствительность получения высокой, а код читается. Его можно использовать в качестве практического оборудования для CW -Connective CW -To -Connectors Как радио -энтузиаст!
Основные показатели
Сила: DC 9V-14V
Акват: 50 Ом, несбалансированный
Получите статический ток: 12ma @ 9V
Запуск мощности: 12 В/3 Вт, 9 В/2 Вт
Диапазон частот: передача вибрации книги 7,023 МГц, получая эту вибрацию 7,023-7,026 МГц (кристалл 7,023 МГц)
Рабочий режим: CW

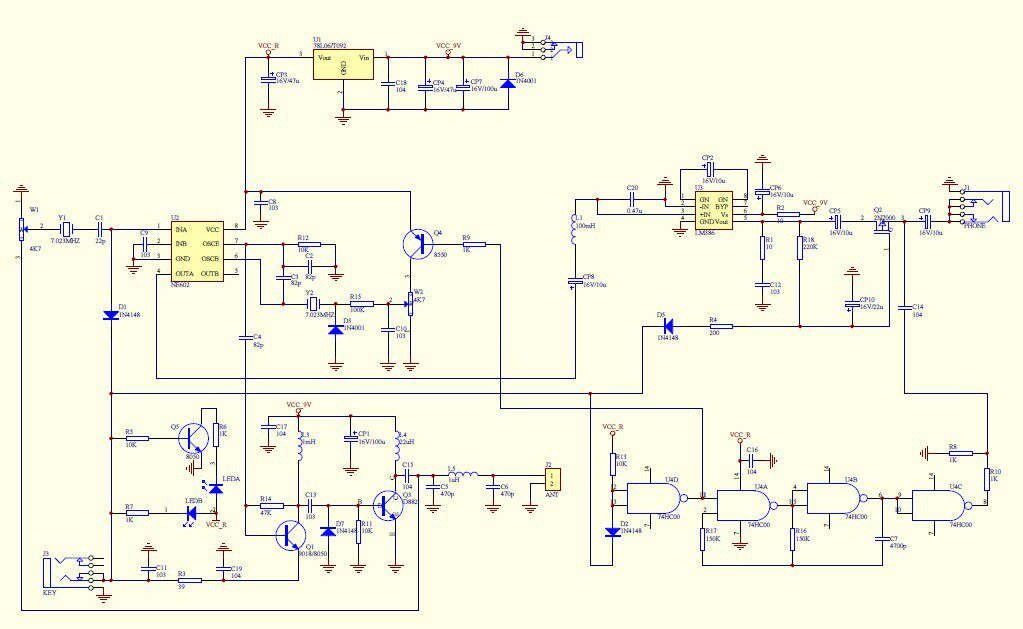

Принцип схемы
Ядро приемной части - NE602. После того, как сигнал антенны вошел через кристаллический фильтр и ослабленный потенциометр, введите микшер. Целевая цепь колеблется на частоте принимающих. После смешивания двух сигналов, SSB/ Will Быть непосредственно сообщается о SSB/ CW -частоте частоты сигнала является аудио, а аудио выходной сигнал от NE602 будет увеличен до LM386, что завершит весь процесс.Поэтому“DC -приемник”Сущность
Запускная часть использует колеблющуюся схему NE602, а затем использует 9018, чтобы сделать буфер большим. 9018 также используется в качестве передаваемой клавиши для управления переключением цепи дохода и сигнала. После фильтрации подключите антенну.
Выбор компонентов
Увеличение 9018 составляет около 130, а множественное усиление D882 выбирает около 200.L4-это высокочастотное растяжение. Рынок), индуктивность составляет около 20 д.L5 представляет собой высокочастотную индуктивность фильтрации. Он использует пакет для лака или сетевой кабель 0,51 мм на ядра T37-2 (американское магнитное кольцо) железного порошка (красное), около 25 см, а количество индуктивности составляет около 1UH.Другие индукторы: 1mh - индуктор с фиксированным цветом, индуктор 100MH является фиксированной индуктивностью цилиндрического тела, аутсорсинг черной тепловой трубки.Все конденсаторы меньше 1000 пт являются фарфором с высокой частотой, 0,47 UF -конденсаторы выполняются конденсаторы, конденсаторы, превышающие 1 UF, являются алюминиевыми электролитическими конденсаторами, а все резисторы -1/4 Вт 5%фиксированной резистентности.
Как использовать
Поскольку эта машина является простым прямым отправителем инвертора, анти -интерфейс и селективность нельзя сравнивать с ультра -ат -а -тееро Используется, в противном случае эффект связи относительно плох.Выберите время, когда помехи относительно невелики и хорошо распространились для экспериментов по коммуникациям. Лучше всего записаться на встречу с друзьями.Расстояние связи относительно гарантировано примерно на 150-300 километров. Расстояние больше, зависит от среды связи и навыков эксплуатации оператора.Если трансляционные помехи относительно велики, вам необходимо использовать сигнал ослабления потенциометра 5K усиления, и сигнал может возникнуть в зависимости от интерференции вещания.Этот потенциометр этого затухания имеет решающее значение. Тщательная корректировка получит неожиданные результаты.Когда разброс хорошо разбросан, эта машина использует радиостанцию FT80C Коротко -волны, чтобы сравнить один и тот же сигнал и получить удаленную землю. Эта машина в основном не отличается от товарной машины, что делает людей неожиданно.
“Лягушка твит”Конечная версия V3, после долгосрочной проверки обновлений с тонкой -тунцией, детали изменений перечислены ниже, большинство из которых предлагаются окончательными пользователями. Большое спасибо.
1. Интерфейс электрической связи, правый звук изменяется на подвешивание и совместимо с интерфейсом электрического ключа.
2. Увеличьте получение и получение двух -коррочного индикатора, который удобно для своевременных ошибок.
3. Измените вертикальную структуру и устраните получение запуска“Шнур”Ударный шум также решает проблему, что выключатель высокого частоты легко поврежден при ударе и не легко купить, и поднимается удобное решение.
4. Интерфейс интерфейса мощности и антенна используют метод интерфейса с более высокой стоимостью. Он более долговечен, чем простой простой интерфейс 2.54, который предотвращает протекающую медь интерфейс до тех пор, пока не будет сжимается тиревая плата.
5. Два плюса тела прохожней платы увеличивают полоски, которые легче отлаживать и соответствовать.
6. Оптимизируйте схему запуска и улучшите запуск до 3W (12 В питания).
Часто задаваемые вопросы:
Q: Как далеко может расстояние общения от общения?
A: Расстояние короткой волны связи в значительной степени зависит от выбора антенны, а использование небольших энергетических радиостанций должно выбрать хорошую погодную среду. Многие люди из крупного рогатого скота используют эти классические радиостанции, чтобы иметь более сотен километров.Радиостанции этого магазина обнаруживаются инструментами. Устройство приобретается в партии и может обеспечить подлинные продукты. Ключевое устройство также будет проверено. Выходная мощность хороша.Поэтому до тех пор, пока ваша антенна будет резонировать, будет хорошее расстояние общения.
Q: Где начинать начинающие?
A: Первый шаг: готовый продукт правильно сварен.
Q: Можно ли телеграмма быть интерком?
A: Отправка и получение отчетной машины CW не может говорить друг о друге. Только машины, которые поддерживают SSB или FM и другие методы модуляции, могут говорить друг о друге?
Q: Трудно собирать для комплекта?
A: Необходимая предпосылкаПодтвердить устройство, сварка, Мне не нужно отлаживать на машине входа, покаосторожностьУставные инструкции могут быть успешно собраны.Если новичок находит ошибку сварки, не занимайтесь этим самостоятельно. Пожалуйста, проконсультируйтесь с сотрудниками по обслуживанию клиентов, чтобы получить соответствующее техническое руководство.
Q: Какая антенна используется?
A: Магазин предоставит несколько простых учебников по производству антенны.
