485 Датчик температуры датчика температуры датчика температуры температуры температуры
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- CMD-YGWG-S4 Датчик температуры дыма интегрирован 485 сигнал DC12V
- CMD-YGWD-R4 Sensor + Значение температуры в реальном времени 485 Выход (DC12V) не включает налог
- Датчик дымового датчика YGWDK + значение температуры в реальном времени (без учета налога) 485+ Количество переключателя (12V
- CMD-YGWSD-R4 Датчик дыма + температура и влажность.
- Датчик дыма YGWSDK + температура и влажность в режиме реального времени (за исключением налога) 485+ Количество переключателя (DC12V)
- Ощущение дыма + Значение температуры в реальном времени (DC9-30V) CMD-YGWD-R24 не включает налог
- Чувство дыма + Значение температуры в реальном времени + Количество переключения (DC12-30V) (исключая налог) CMD-YGWDK-R24
- Ощущение дыма + ценность температуры и влажности в реальном времени (DC9-30V) CMD-YGWSD-R24 не включает налог
- Ощущение дыма + ценность температуры и влажности в реальном времени (DC12-30V) (исключая налог) CMD-YGWSDK-R24
- PM2,5/PM10+ температура и влажность интегрированное на стену широкое напряжение
| Цвет: | CMD-YGWG-S4 Датчик температуры дыма интегрирован 485 сигнал DC12V, CMD-YGWD-R4 Sensor + Значение температуры в реальном времени 485 Выход (DC12V) не включает налог, Датчик дымового датчика YGWDK + значение температуры в реальном времени (без учета налога) 485+ Количество переключателя (12V, CMD-YGWSD-R4 Датчик дыма + температура и влажность., Датчик дыма YGWSDK + температура и влажность в режиме реального времени (за исключением налога) 485+ Количество переключателя (DC12V), Ощущение дыма + Значение температуры в реальном времени (DC9-30V) CMD-YGWD-R24 не включает налог, Чувство дыма + Значение температуры в реальном времени + Количество переключения (DC12-30V) (исключая налог) CMD-YGWDK-R24, Ощущение дыма + ценность температуры и влажности в реальном времени (DC9-30V) CMD-YGWSD-R24 не включает налог, Ощущение дыма + ценность температуры и влажности в реальном времени (DC12-30V) (исключая налог) CMD-YGWSDK-R24, PM2,5/PM10+ температура и влажность интегрированное на стену широкое напряжение |

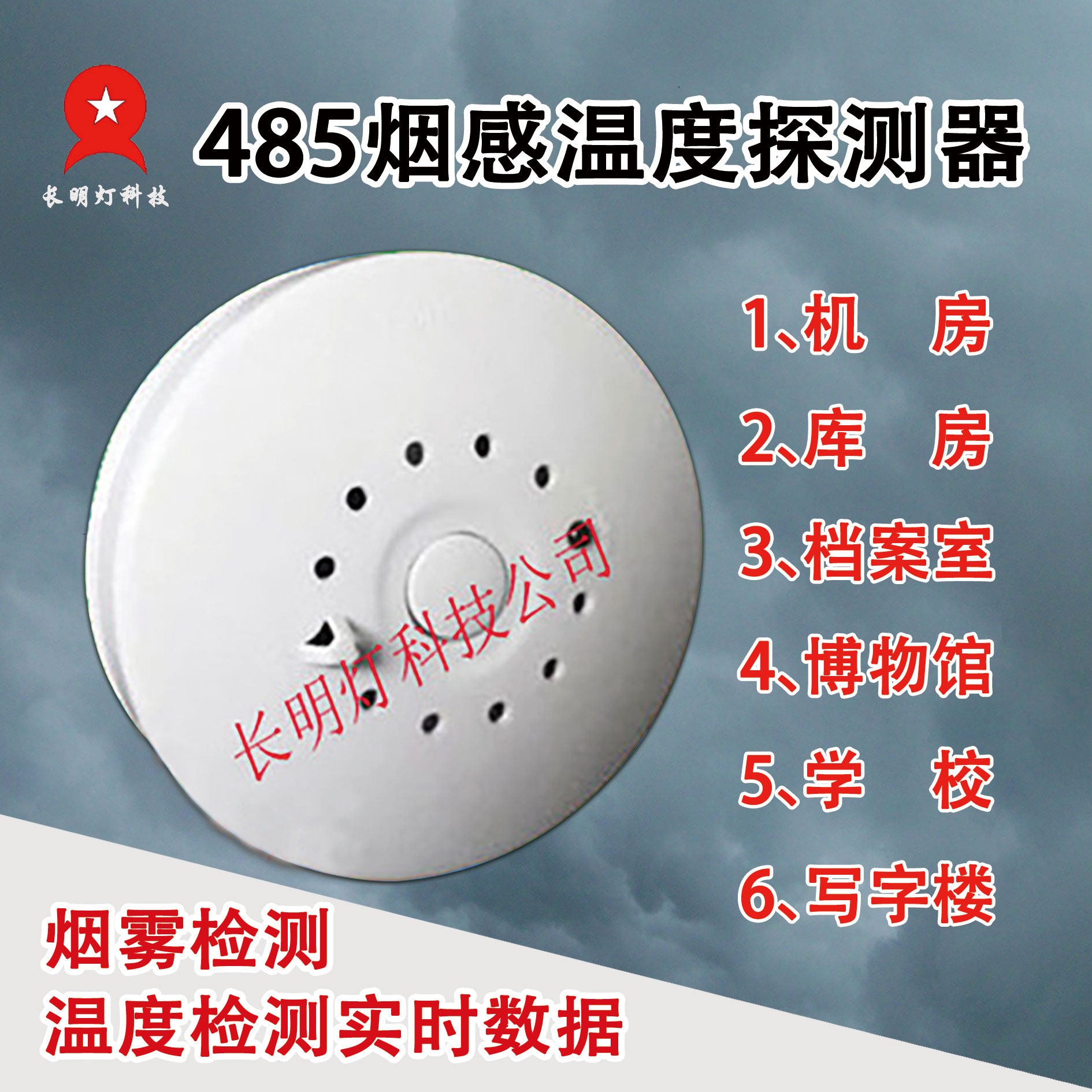

485 передатчик температуры дыма
485 Сигнал выводит состояние дымового зондирования + получение температуры в реальном времени значение данных;
485 Сигнальное выходное состояние дымового зондирования + значение данных в реальном времени для получения температуры + реле сухого контактного сигнала;
Детали предмета:
Классификация продукта: детектор датчика температуры дыма (тревога с композитной температурой дыма)
Рабочее напряжение: DC9V ~ 30V
Относительная влажность: 5 ~ 95%RH
Рабочая среда: -40 ℃ -85 ℃
Объем тревоги: 10 футов при 85 децибелах
Высота установки: менее 4 метров
Детектор -дым + температурный составный тип.
Подходит для различного хоста тревоги, строительства и другого оборудования.Стабильная производительность, температура и индукция дыма -это одно, два -в одном использовании!
1.1RS485Общение
1..1..1Настройки адреса и скорости адреса и бодов
Адрес и скорость передачи передач устанавливается непосредственно через программное обеспечение для конфигурации,
Устройство проходUSBизменять485Подключитесь к компьютеру, откройте программное обеспечение «Настройки» на компьютере, чтобы напрямую настроить устройство485Адрес и ставка бодСущность
Адрес фабрики по умолчанию10, Поттер9600Сущность
1..1..2Письмо соглашения
(1) RS485Интерфейс связи, асинхронный пол -двойной режим.
(2)Коммуникация Поттер4800,9600,19200bpsМожет быть установлен, значение по умолчанию завода9600 bpsСущность
(3)Формат данных:N,8,1Нет школьной проверки,8Бит данных,1Остановиться.
RS485Интерфейс;Modbus-RTUСоглашение, адрес инструмента:1~255Устанавливается,
Поддерживать03H,04HПрочитайте команду,
Формат файла Описание:
Команда: Прочтите команду
Запрос хоста:адрес +Заказ+Адрес данных+Длина данных+ CRCПроверьте код
1byte+ 1byte+2byte+2byte+2byte
Адрес: Адресный код для запроса доступен 1~255Внутренние настройки, занятие 1Байт
Заказ:Прочитайте команду, длина 1Байт
Адрес данных: начальный адрес данных, которые будут прочитаны, заняв 2Индивидуальная байтовая длина данных: длина слова данных, которую вы хотите прочитать
CRC16Код проверки: низкий8Расположен впереди, высокий8Позже, оккупает2Байт
Ответ с машины:адрес +Заказ+Длина данных+Информация данных+ CRCПроверьте код
1byte + 1byte +1byte+nbyte+2byte
Адрес: адресный код инструмента ответа, длина 1Байт
Команда: длина 1Байт
Длина данных: длина байта данных, которая должна быть отправлена
Информация о данных: прочитать данные, см. Таблицу адресов параметров прибора
CRC16Код проверки: занятие2Байты, низкие8Расположен впереди, высокий8Сзади
1..1..3Примеры коммуникационных сообщений:
- Чтение данных(Функциональный код03H):читатьТекущая температура в реальном времени и ощущение дымаСтатус,оборудованиеАдрес10,
напримерСущность
Прочтите кадр данных для хоста:
адрес | Заказ | начальный адрес(Высоко впереди) | Количество регистров(Высоко впереди) | Проверьте код(Низкий фронт) |
0AH | 03H | 00H,00H | 00H,02H | C5H,70H |
оборудованиеОтветственный кадр данных1:Нет тревоги, когда дым слышат
адрес | Заказ | Длина данных | Данные абзац(4байт)Среди них4,5байтТока температурное значение 6,7байтдляОщущение дымаСтатус | Проверьте код |
0AH | 03H | 04H | 01H,02H,00H,00H | E0H,CFH |
Первый4,5байтдля01 02,Представляет текущее значение температуры в реальном времени,01 02=258,удалять10=25.8℃;
Первый6,7байтдля00 00,представлятьОщущение дыманормальныйНет тревожных звонков;
оборудованиеОтветственный кадр данных2:Дымовая сигнализация
адрес | Заказ | Длина данных | Данные абзац(4байт)Среди них4,5байтТока температурное значение 6,7байтдляОщущение дымаСтатус | Проверьте код |
0AH | 03H | 04H | 01H,2AH,00H,01H | A1H,07H |
Первый4,5байтдля01 2A,Представляет текущее значение температуры в реальном времени,01 2A=298,удалять10=29.8℃;
Первый6,7байтдля00 01,представлятьОщущение дымаНенормальная тревога;
Возвращенный номер4,5Байты представляют температуру, если температура0Ниже ℃ будут использоваться возвращенные данные-65536, а затем делиться на10,
Это текущие фактические данные;
Например, возвращаемые данныеFF D6=65494-65536=-42/10=-4.2℃
