Shanghai Anyu A715Uvir2 Красный ультрафизический детектор инфракрасный ультрафиолетовый детектор пламени
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
【Краткое введение】
【Подробное описание】

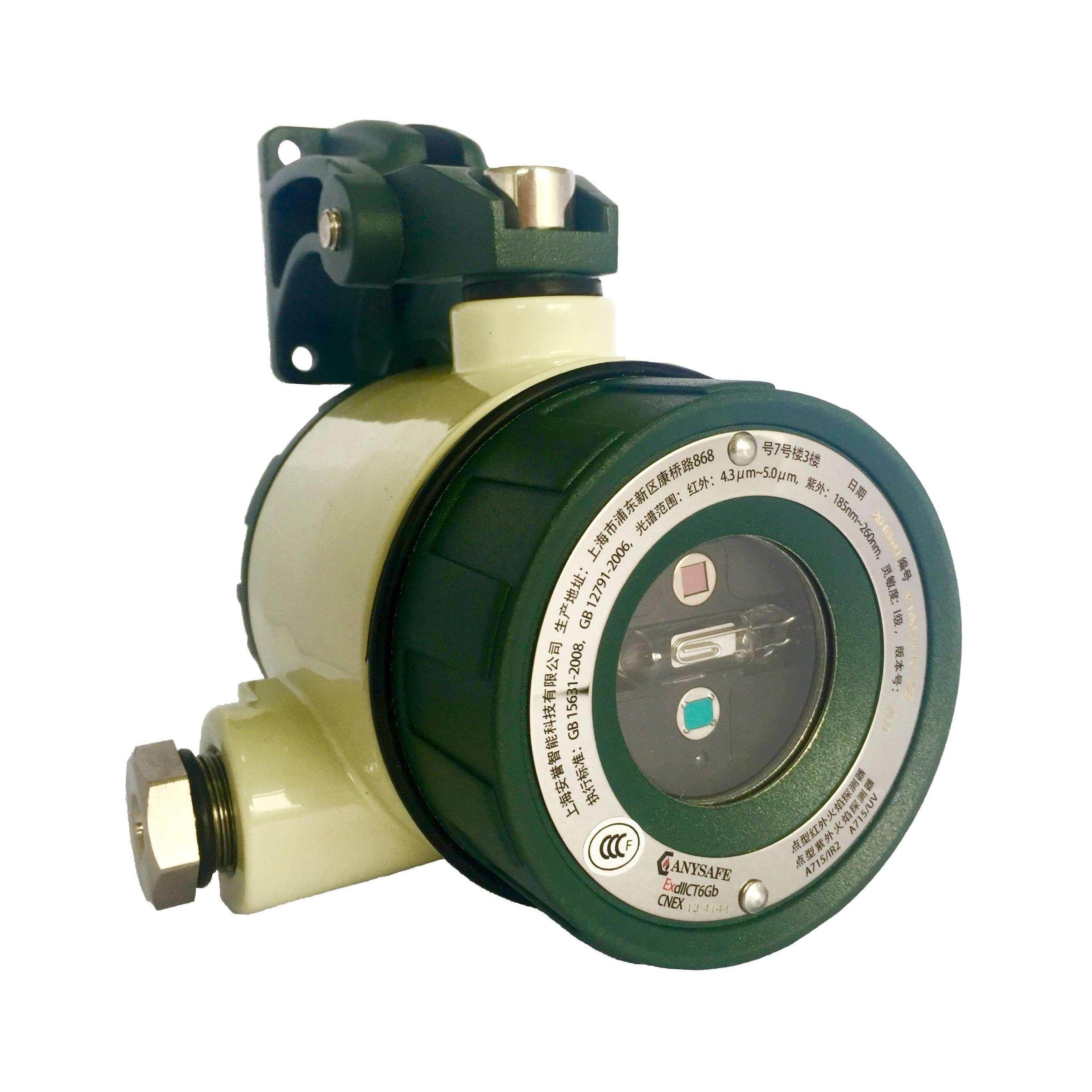

A715UVIR2Фиолетовый инфракрасный композитный детектор пламени
Внедрение продукции:
A715Серия детекторов пламени (в дальнейшем, называемом Detector Flame) предоставляет новое поколение возможностей обнаружения пламени и технических стандартов.Детектор пламени использует специально разработанное узкополосное инфраструктурное устройство и слепое ультрафиолетовое устройство для солнечного света, а затем через встроенное ... в ...
Описание продукта
A715/UVIR2Детектор пламени сочетает в себе новейшую технологию ультрафиолетового и двойного инфракрасного обнаружения, которая может обеспечить быстрое, точное и надежное обнаружение пожара и улучшить антиинтерферентную способность неправильного источника света и может эффективно обнаружить пламя на более длительном расстоянии.Детектор A715/UVIR2 оснащен 2 инфракрасными датчиками и 1 ультрафиолетовым датчиком, который обладает преимуществами быстрой скорости отклика и высокой чувствительности.В соответствии с настройкой чувствительности и времени задержки пользователя, детектор A715/UVIR2 может эффективно устранить недоразумения и адаптироваться к применению промышленной среды высокого риска.В дополнение к общим применениям, он особенно подходит для железнодорожного локомотива пожарного погашения, взрывного подавления бронированных транспортных средств и судов, а также горящего пламени водорода.Взрыв -надежные раковины детектора A715/UVIR2 могут быть твердыми и точно установленными на наружном и наружном. Светодиод с высоким содержанием черта может отображать состояние детектора. Его автоматическая функция тестирования может гарантировать, что детектор может полностью сыграть свои функции в любое время.
Особенности
1Он разрабатывается принципами ультрафиолетового и инфракрасного обнаружения, и частота недоразумения низкая;
2, Высокоскоростное пламя ответа;
3, Встроенный -в 2 инфракрасных датчиках и 1 ультрафиолетовом датчике;
4, Встроенный -в высоком уровне 32 -бит -обработчика чипа расчета;
5Трехмодное токовое кольцо и тревога, а также ретрансляция разломов доступны два метода вывода;
6Алгоритм обработки патентного сигнала, возможность устранения недоразумения в наибольшей степени;
7, Исследовать перспективу может достичь 120°, расстояние обнаружения оси может достигать 50 метров;
8, Обнаружение ориентации может быть 360&Град;
9, Многоуровневые настроения чувствительности для удовлетворения различных потребностей в большем количестве случаев;
10, Exd IIC6 -уровень -уровень, подходит для опасных мест в округе 1 и 2;
Защищенный диапазон
иллюстрировать:
1. Центральная ось приведенного выше рисунка представляет вертикальные и обнаруженные окна;
2. На приведенном выше рисунке показано, что 100%-ное положение представляет собой максимальное расстояние обнаружения D (макс). Расстояние обнаружения каждого угла может быть рассчитано d (max) по проценту части черного края на рисунке;
3. Для максимального расстояния обнаружения в различных средах d (макс), пожалуйста, обратитесь к таблице ниже:
Максимальное расстояние обнаружения D (макс) | ||
Источники огня | A715/UVIR2УФ -пламя детектор | |
бензин | 0.1m² пожарный диск (0,3 м*0,3м) | 40m |
Пирамахин | 55m | |
Дизель | 40m | |
керосин | 40m | |
Авиационный керосин | 40m | |
Алкоголь | 40m | |
Изопропил | 40m | |
Метанол | 35m | |
полипропилен | 25m | |
Бумага | 30m | |
Метан | 0.5m(H)*0.2m(w)Газовое пламя | 35m |
LPGПропан | 25m | |
водород | 30m | |
Аммиак | 25m | |
Салон | 0.3mпламя | 15m |
Магний алюминий | / | 15m |
Технические характеристики
Основные параметры | |||
Проект | Технические характеристики | ||
имя | Dot -тип инфракрасный ультрафиолетовый детектор пламени пламени | ||
Модель | A715UV/IR2 | ||
Стандарты реализации | l GB15631-2008"Специальный пожарный детектор" | ||
датчик | Sharp Drond AE-S708/3, AE-S708/4 и AE-S708/5 Инфракрасный датчик теплового высвобождения | ||
Оптическое окно | Белый драгоценный камень (AL2O3) | ||
Взрыв -защита и защита | lВзрыв -Напряжен: Exdi IIC6 | ||
lЗащита: IP66 | |||
оболочка | lМатериал: алюминиевый сплав | ||
lПроцесс формования: лить | |||
lПроцесс покрытия: поверхностный статический порошок, внутренняя пассивальная обработка металлов. | |||
масса | ≤1gk | ||
Рабочие параметры | |||
Проект | Спецификации или статус | ||
Источник питания | Минимум | Стандартный | максимум |
18VDC(Индивидуально 12 В постоянного тока) | 24VDC | 30VDC | |
Рабочий ток | Статус мониторинга≤≤35mA | ||
Разогрейте время | 60 -е годы после питания -на | ||
Пожарная тревога | Когда пламя было обнаружено в зоне мониторинга, детектор вошел в состояние пожарной сигнализации; | ||
Пожарная полиция вывода реле, освещенные огни индикатора пожарной сигнализации; | |||
Ошибка тревоги | Когда датчики и мощность обнаруживаются ненормальными, детектор входит в состояние тревоги с разломом; | ||
Движение реле вывода неисправности, световой индикатор желтого неисправности; | |||
Когда пожарная сигнализация и сбой возникают одновременно, пожарная сигнализация предпочтительнее; | |||
Порог тревоги | 1-5Корректировка класса (установлен на уровне 3 на заводе) | ||
Состояние мониторинга каждый раз, когда количество мигающих огней зеленого света указывает на порог тревоги | |||
Задержка тревоги | 0-30SНапоминание (установлено на 0s на фабрике) | ||
Компенсация дрейфа | Компенсация аппаратного обеспечения датчика и режим комбинации компенсации интеллектуального программного обеспечения | ||
Может эффективно компенсировать дрейф из -за температуры, изменений окружающей среды и длительной работы компонентов | |||
Подавление источника помех | Он может эффективно ингибировать влияние непламовых источников помех, таких как солнечный свет (прямой и отраженный), обычно используемые искусственные источники света, источники фонового излучения, животные теплопередачи, сварка и т. Д. | ||
Индикатор | lСтатус мониторинга: сияние зеленых огней | ||
lСтатус пожарной полиции: Красные огни часто освещаются | |||
lСостояние неудачи: желтый свет всегда включен | |||
вывод | lРеле пожарной полиции, действие, когда тревога, вывод, контакт 1A@30VDC 1A@250VAC | ||
lРеле неисправности, движение при неисправном, выходной контакт 1A@30VDC 1A@250VAC | |||
l4-20mAТекущее кольцо (только часть модели) | |||
lИнтерфейс последовательной связи | |||
Параметры окружающей среды | |||
Проект | Технические характеристики | ||
Рабочая Температура | -10℃— +55 ℃ | ||
Работая влажность | ≤ | ||
Температура хранения | -20℃— +60 ℃ | ||
Настройки и записи | |||
Проект | содержание | ||
настраивать | Используя ПК и специальное программное обеспечение, параметры тревоги детектора могут быть установлены через последовательный порт связи: | ||
lРежим тревоги | |||
lПорог тревоги | |||
lВремя задержки тревоги | |||
Нужны профессиональные операции и авторизация пароля | |||
Простая настройка | Используйте магниты под рукой, чтобы контролировать чувствительность встроенной плиты, чтобы отрегулировать тревогу | ||
Запись запроса | Используйте ПК и специальное программное обеспечение для запроса внутренних записей детектора через порт последовательной связи | ||
lНастройки фабрики: порог тревоги, время задержки. | |||
lНастройки пользователя (настройки фабрики по умолчанию): порог тревоги, время задержки тревоги. | |||
lЗаводские функции: техническое обслуживание, калибровка, информация о параметрах компенсации, квалифицированные логотипы, версии программного обеспечения, идентификатор продукта и т. Д. | |||
Нужны профессиональные операции и авторизация пароля | |||
