Взрыв-бореры J-SAB-M-PA1231 Взрыв-защищенная ручная кнопка пожарной сигнализации.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Альтернативный переключатель
- Бюллетень по безопасности
| Цвет: | Альтернативный переключатель, Бюллетень по безопасности |
I. Обзор

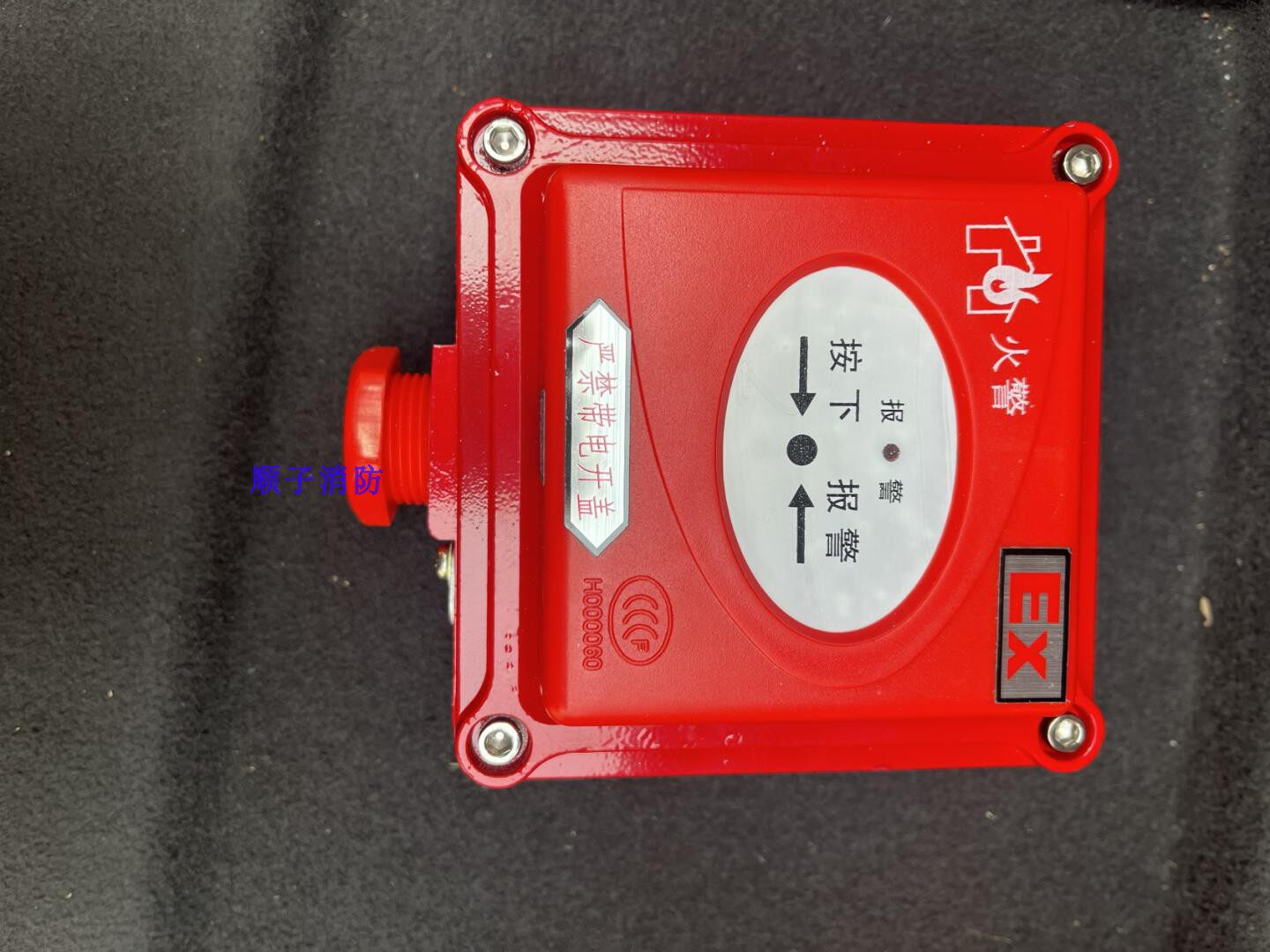

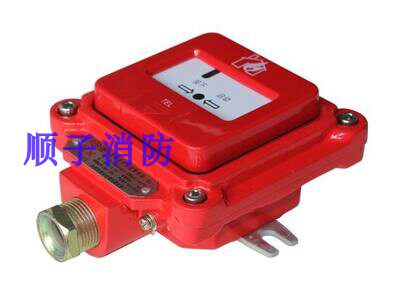

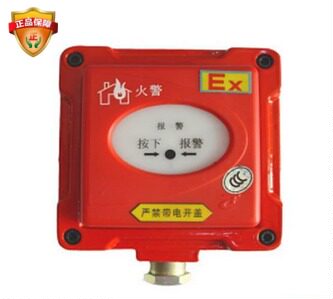

J—SAB—M—PA1231 — это взрывозащищенная ручная кнопка пожарной сигнализации, которую можно использовать в сочетании с различными контроллерами пожарной сигнализации или другими контроллерами. Взрывозащищенная ручная тревожная кнопка устанавливается в общественных местах легковоспламеняющихся и взрывоопасных местах. При подтверждении пожара вручную нажимается деталь из плексигласа на кнопке. Ручная кнопка тревоги передает сигнал тревоги на контроллер сигнализации через шину обнаружения, а контроллер сигнализации отправляет звуковой и визуальный сигнал тревоги.Эта кнопка имеет взрывозащищенную конструкцию и может использоваться непосредственно с контроллером пожарной сигнализации серии PA1000.
2. Установка и проводка
*Установка: в соответствии с ситуацией, ее можно разделить на установку на стене и установку столбцов.
1. Используйте винты расширения M6 или винты M6, чтобы закрепить кнопки на стене.Нижняя часть кнопки, как правило, требуется на 1,5 м выше земли.
2. Проводка стальной трубы: взрыв -надежный онлайн -рот -M22×1,5, для шины обнаружения следует использовать кабель с внешним диаметром 6–8 мм и площадью поперечного сечения.≥1,5 мм² кабель, используйте оцинкованную трубу или BNG15.×700 взрывозащищенное гибкое соединение труб.
3. Проводка кабеля: подключение внешнего диаметра кабеля составляет 6-8 мм, зона поперечного сечения≥1,5 мм² кабель из резины и пластика, ввод кабеля фиксируется взрывозащищенной уплотнительной гайкой.
4Вертикальная установка должна быть зафиксирована на земле с помощью выделенного столбца, а другие этапы установки такие же, как у установки стены.
5Для кнопок, используемых в наружной среде, есть также кнопка -защищенная дождевая коробка.
*Крышки кнопки: Снимите кнопку, чтобы взорвать четыре внутренних шестиугольных винтов с фиксацией и открыть взрывной полость кнопки.Выберите один из четырех методов проводки в соответствии с требованиями работы на месте.Нажмите на проводку.Ⅰ Тип сухого контакта, ⅱ Высокий и низкий потенциальный тип, ⅲ Ответ формула, IV тип проверки.Эта система системной шины использует систему линии n+1.Во время проводки две шины обнаружения нажимают клеммы V и D, подключенные к плате кнопок в соответствии с полярностью.После подключения подключения, взрывная крышка кнопки хороша, а винт -затягивающий поверхность взрыва должен быть равномерно затянут.
◆ Требования к проводке: требует импеданса изоляции линии, линии, а земля больше 20 м.Ω, обнаружив, что сопротивление одной линии в контуре шины меньше 20ΩСущность
◆ открытая отладка: в случае обеспечения точной и правильной линии, мощность может быть включена, чтобы включить отладку. После включения контроллера выполняется операция записи (подробности см. Инструкции для использования контроллера), проверьте регистрационную запись и заявление о силовом мониторинге, 20-30 при 20-30 через секунду, вы можете видеть, что световой сигнал слегка блестящий раз каждые 5 секунд, а свет высоко Блестящий, когда тревога тревога. Блестящий цикл составляет около 1 секунды 10 раз.Вы можете провести тесты на моделирование тревоги после ошибок.
ПРИМЕЧАНИЕ. (1) Если кнопка не зарегистрирована, ошибка и пожарная сигнализация не могут сообщить.
(2) Результат регистрации остается в силе и не подлежит звуку фильма.
◆ Бронирование кнопки: J—SAB—M—Взрывозащищенная ручная кнопка пожарной сигнализации PA3231 имеет нажимной тип и является самоблокирующейся. Если требуется ручная сигнализация, поместите большой палец на отметку и плотно нажмите на белый прозрачный абажур. Загорится красный индикатор, и кнопка отправит сигнал тревоги на контроллер сигнализации.Если вам нужно сбросить нажатую кнопку, используйте небольшой“один”Нажмите отвертку, чтобы сбросить внутриротовой блок, и белый прозрачный абажур можно сбросить. Эта структура имеет хорошие характеристики предотвращения неисправностей и возможности восстановления.
В -третьих, меры предосторожности
1. Строго запрещено разбирать силу легковоспламеняющегося и взрывного поля.
2. Не повреждайте взрыв -надежную поверхность во время установки и держите ее в чистоте.Взрыв -воздушный затягивающий винт должен быть равномерно затянут. Обратите внимание, чтобы не смешивать с проводами или другими посторонними объектами.
3. Обнаруженная шина должна быть проложена отдельно от сильного проводника электромагнитного поля.
4. следует ли использовать производительность регулярного кнопки обнаружения в течение длительного времени. Если она не удается или повреждает, она должна быть отремонтирована профессионалами.
