Беспроводной приемный модуль 4 Выходные высокий уровень 5 В с декодированием 4-й дороги 2272-М4 с декодированием беспроводной приемной платы
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 315M
| Цвет: | 315M |
1. Введение продукта:Четырех-ключевой пульт дистанционного управления и модуль приемного приема могут сформировать четырехканальную беспроводную передачу и приема. Удаленная передача и приема. Проектирование схемы и выпускной конструкции колледжей и университетов.Приемный модуль имеет три модели: самозащитное, не блокирующее и взаимодействие.
2. Что касается приемного модуля,Основные технические параметры, контактные функции, тестовая схема

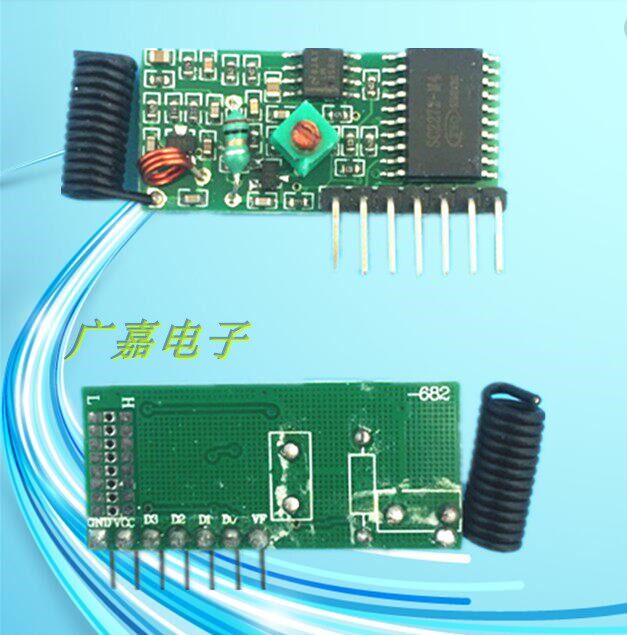

1. Основные технические параметры модуля и изображение обратной платы модуля
1) Частота работы: 315 м
2) Рабочее напряжение: DC5V
3) Рабочий ток: ≤3ma
4) Принцип работы: супер регенерация
5) Метод модуляции: Спросите
6) Кодирующий чип: SC2272 (PT2272, PT2294), CIP Copatible
7) Чувствительность: лучше -105dbm (50 Ом)
8) Выходной сигнал: блокировка (L) или не блокировки (M) или самозащитный (T).
9) Расстояние дистанционного управления: более 20 ~ 100 метров (это расстояние представляет собой фактическое измеренное расстояние открытого заземления с различными передатчиками)

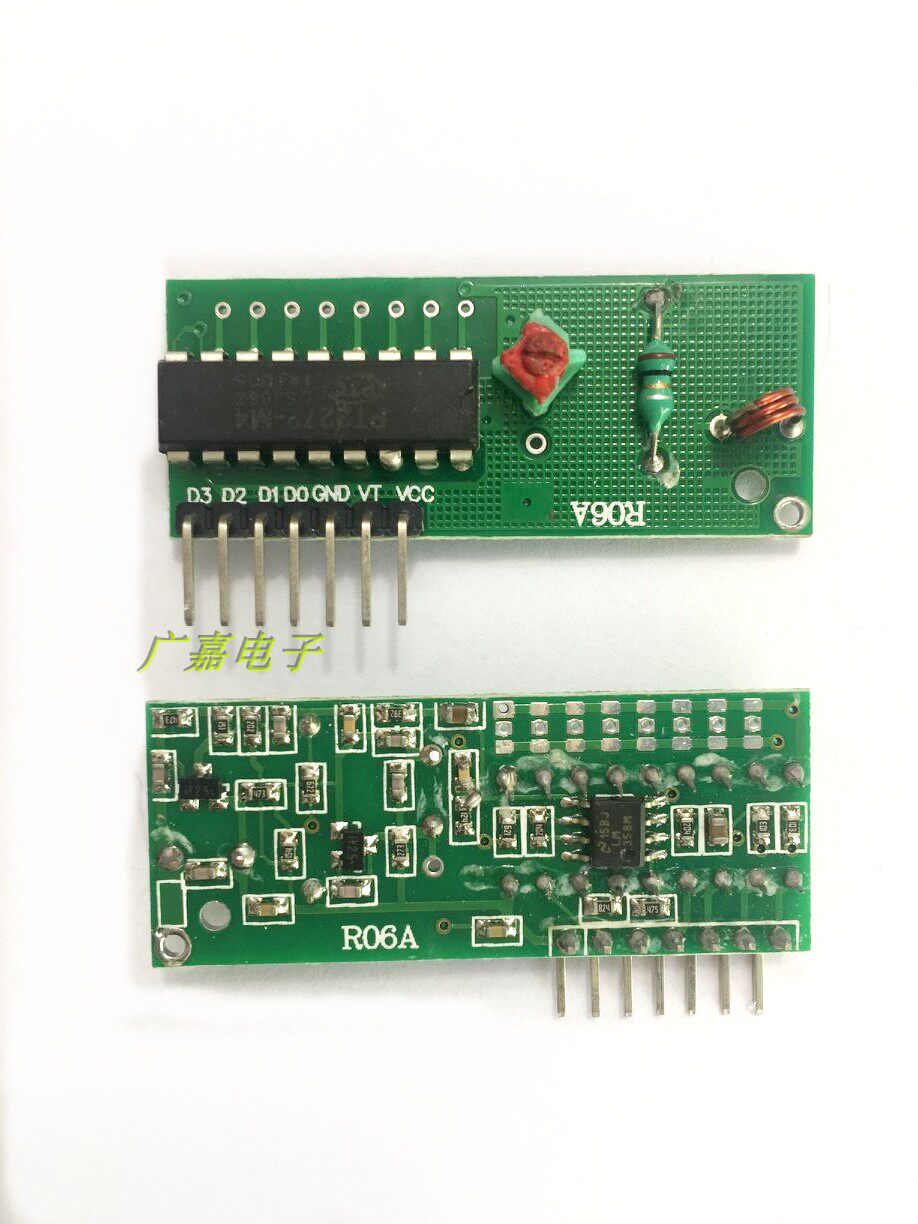

2, функция PIN модуля,Семь контактов приемного модуля - это D3, D2, D1, D0, GND, VT и VCC, где VCC является терминалом источника питания DC5V, GND - это терминал наземного, а VT -терминал является декодированным эффективным выходным терминалом, как, как, как, как, как, как, как, как, как, как, как, как, как, как, как Пока код данных передатчика с выходом, VT может синхронизировать высокие уровни; Уровень около 5 В, а движущийся ток составляет около 2 мА, что с передатчиком.Приемный модуль может получать сигналы без сварки антенны. Приемный модуль и передатчик.Передатчик может использоваться с 315-метровым фиксированным кодом с четырьмя ключом дистанционного управления или четырехканальным модулем передатчика 315 м с кодом.
3. Диаграмма тестовой схемы модуля,Следующая рисунка представляет собой тестовую схему. Терминал VT, такой как правильная проводка, светодиод на рисунке будет освещаться в соответствии с рабочим условием передатчика.
