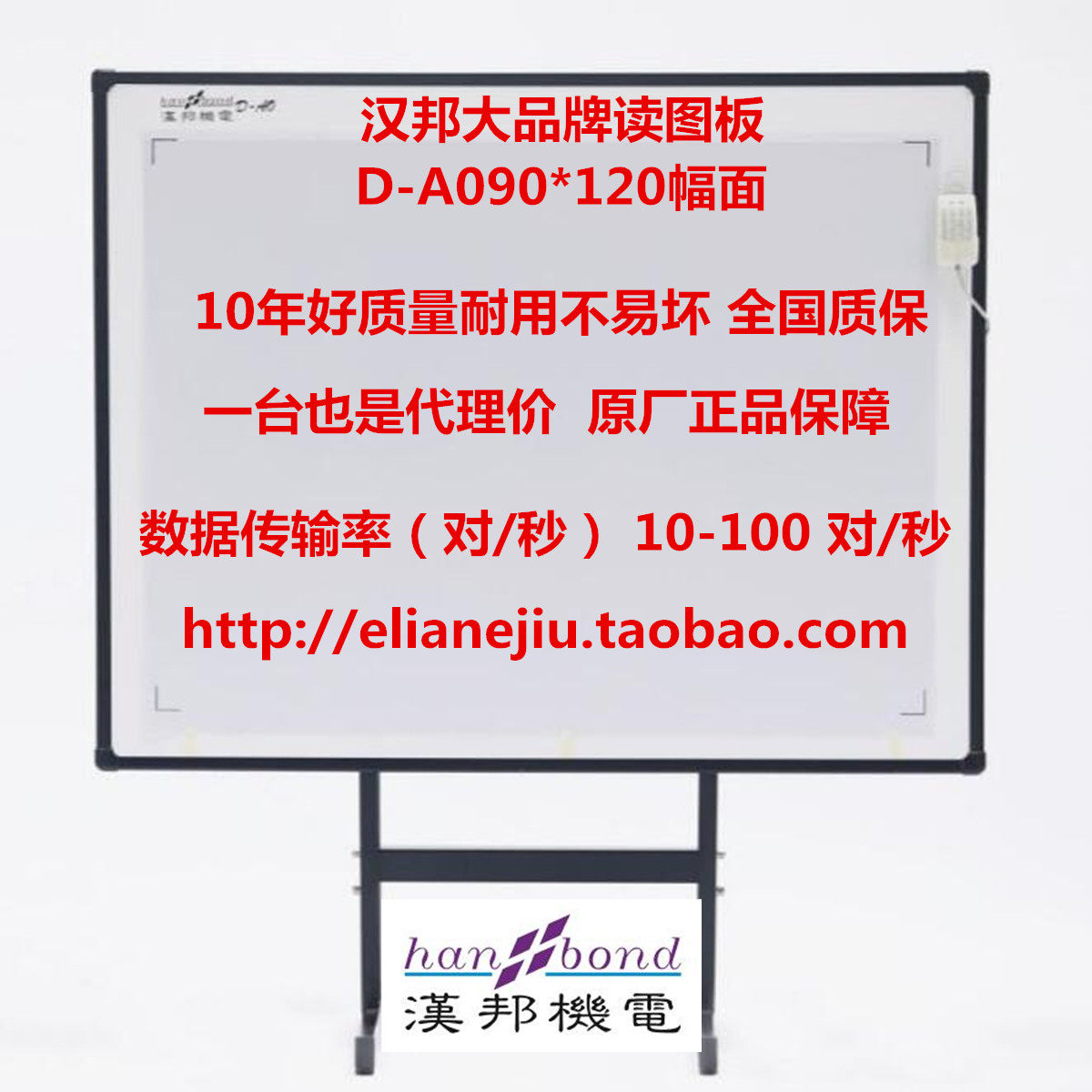

Hanbang Reader 90120 Scanner Scanner Clate
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Специальный выстрел в голый металл
- Наличные на доставке депозита Специальная стрельба
- Специальное программное обеспечение
- Bare Metal + USB-до девятиконфоновки серийного кабеля
| Цвет: | Наличные на доставке депозита Специальная стрельба, Специальное программное обеспечение, Специальный выстрел в голый металл, Bare Metal + USB-до девятиконфоновки серийного кабеля |
  предисловие
Цифровые инструменты широко используются в цифровом рисунке, CAD, вышивке и изготовлении тарелок, подушках авиации/автомобильных сидений, мебели
Промышленность, такая как подушки сидений и ГИС
внешнее устройство.Hanbang Digitizer принимает принцип электромагнитной индукции, которая в основном состоит из количества сетей, состоящих из металлических проводников.

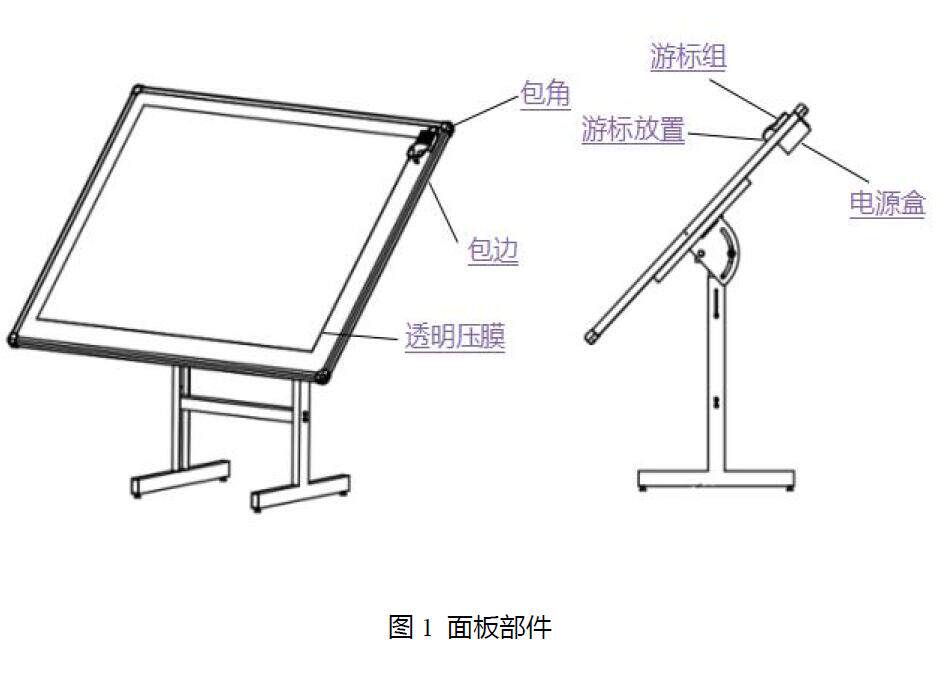

Он состоит из трех частей: группа, устройство сбора точек (курсор), схема управления и обработки.Курсоры могут свободно двигаться на поверхности над сеткой
И передавайте электромагнитные волны, получают сигналы через плату сетки, а затем обрабатывают фазу и амплитуду полученных сигналов, чтобы получить
Значение координаты проволочной проволоки курсора на цифровой плате передается на компьютер в определенном формате данных через последовательный порт RS232.
Линейная обработка.
Глава 1 Введение
  функции цифровых инструментов
Это принимает сотовую конструкцию сэндвича, рабочая тарелка тонкая и имеет хорошую жесткость, красивую форму и легкий вес.
?
Принцип электромагнитной индукции в сочетании с международным омоложением передовой фазы.

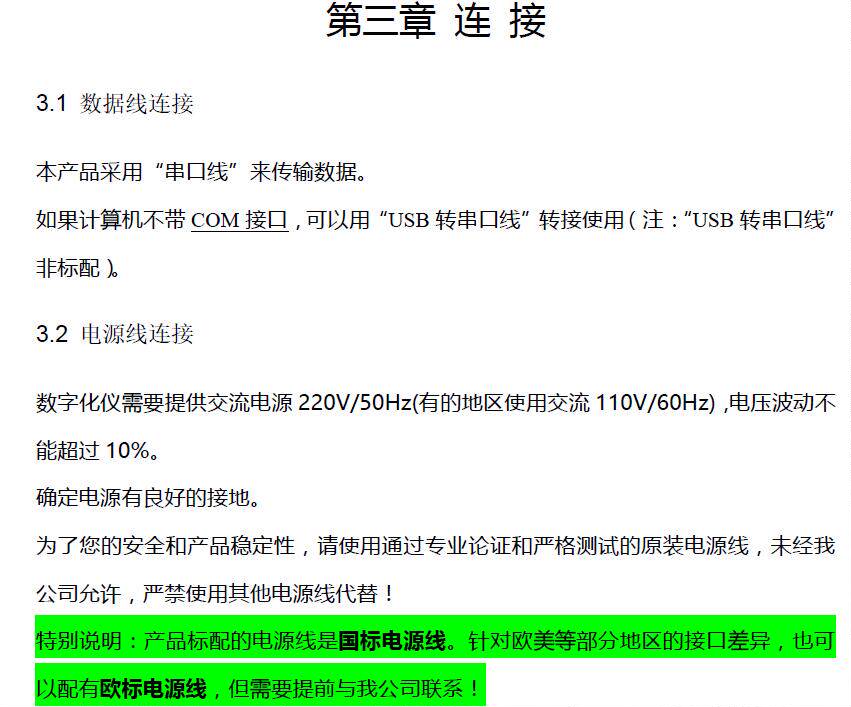

Простое соединение и может быть подключено к любому компьютеру с серийным интерфейсом RS-232.

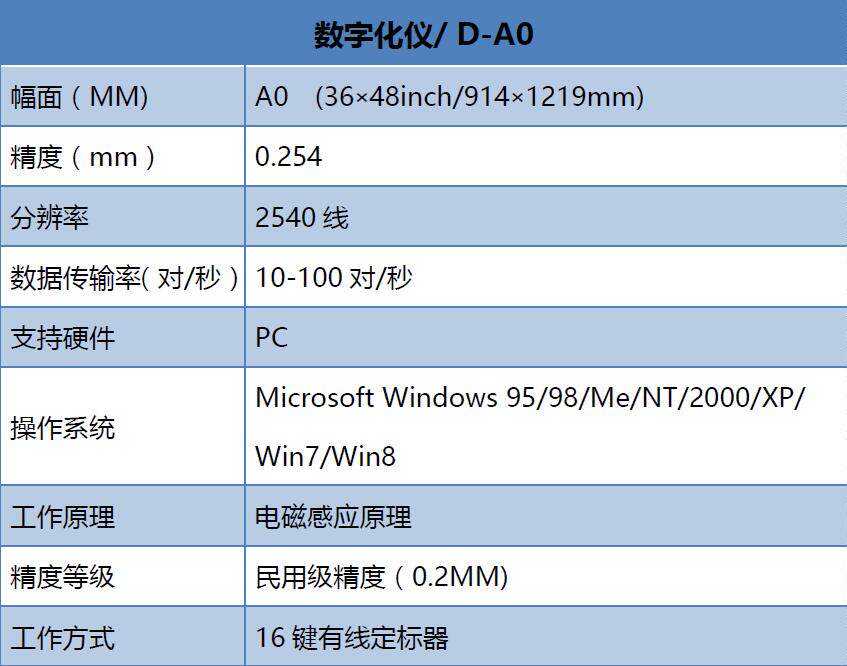

Решение до 100 проводов/мм (2540 проводов/дюйм).
Высокая точность± 0,127 мм (&Plusmn; 0,005 дюйма).
Параметры настройки программного обеспечения автоматически сохраняются.

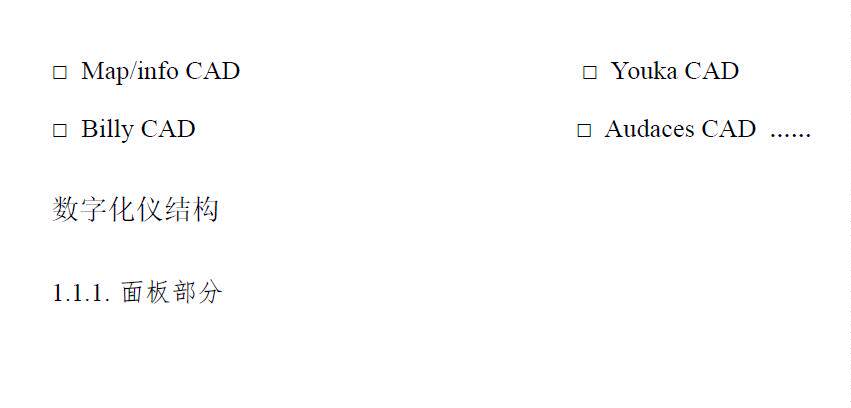

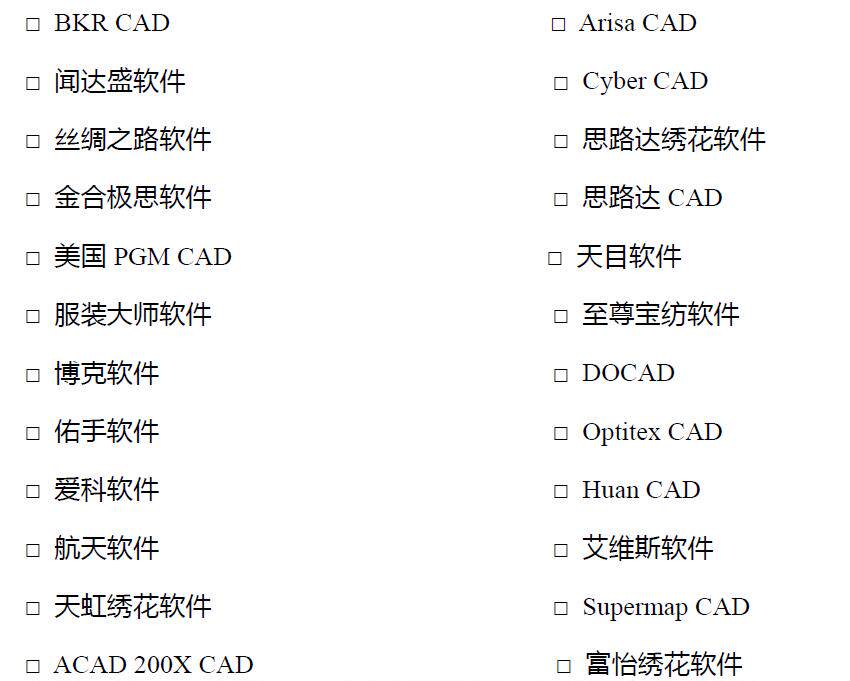

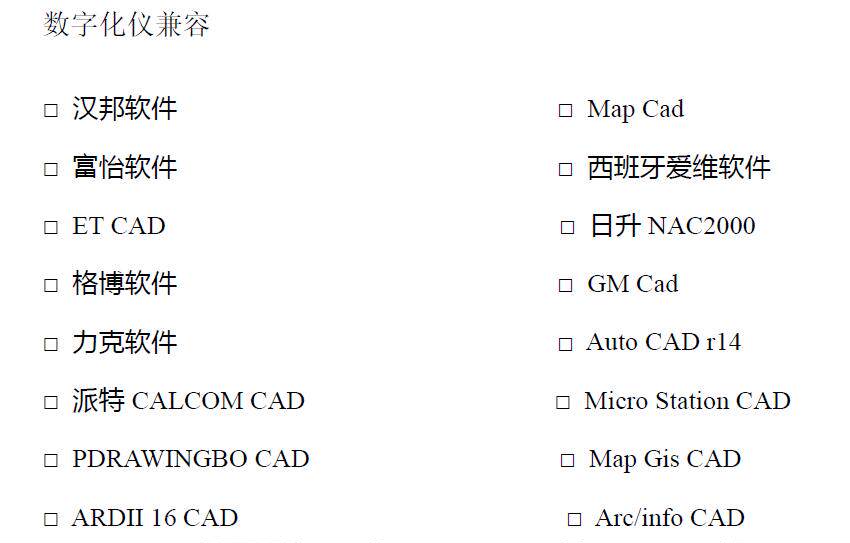

Можно ли подключить основное программное обеспечение для одежды CAD дома и за рубежом.

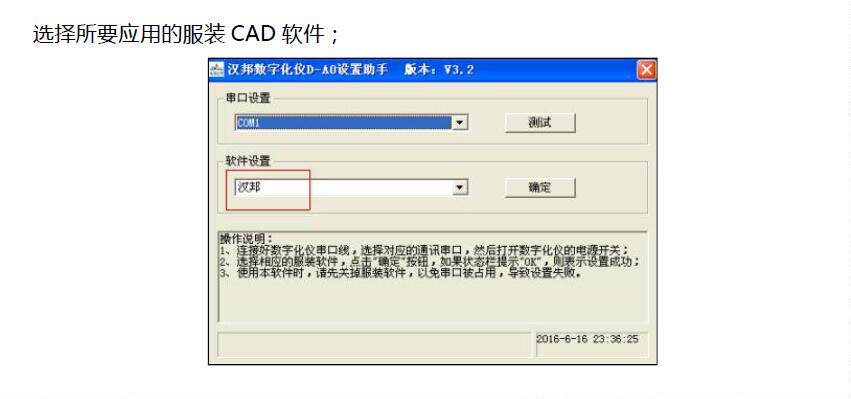

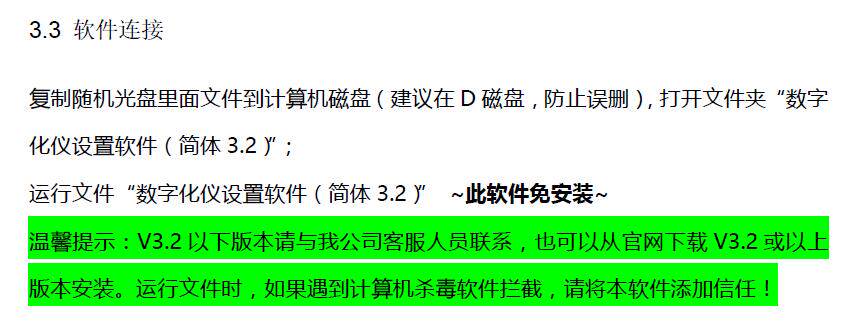

При подключении к различному программному обеспечению CAD вы можете настроить его через помощник программного обеспечения, которое просто, удобно и быстро.
?

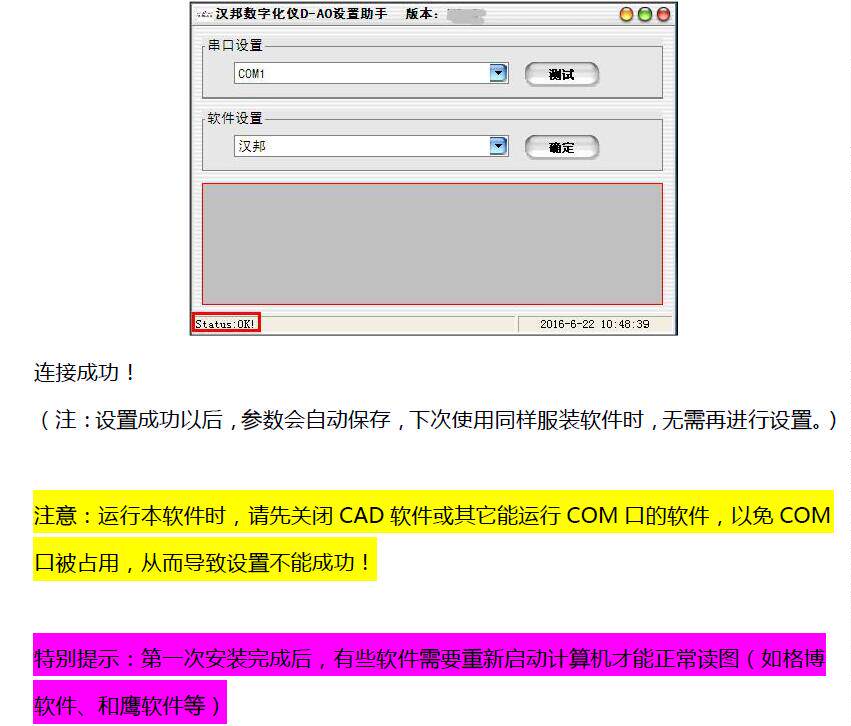

затем нажмите“ ОК”, в настоящее время цифровой“ 嘀, l&Rdquo; два звука, установите область состояния ассистента одновременно
Позвольте установить успешную информацию;
  Глава 4 Анализ отказов
4.1 Проблема с мощностью
Следуйте следующим шагам, чтобы исключить его (пожалуйста, отключите источник питания при проверке источника питания, чтобы предотвратить удар электрическим током):
Проверьте, есть ли источник питания AC 220 В (некоторые области AC 110 В);
Разберите электроэнергию, проверьте, является ли разъем в соединении при соединении трансформатора твердым, и вы можете потянуть кабель руками, чтобы соответствующим образом
Перетащите, чтобы увидеть, можно ли его вытащить;
?
4.2 Проблема резервирования
Проверьте, является ли индикатор материнской платы нормально;
Кнопка сброса плохая, просто замените кнопку сброса
4.3 Проблемы курсора
Сначала убедитесь, что курсор помещается в эффективную область чертежной доски;

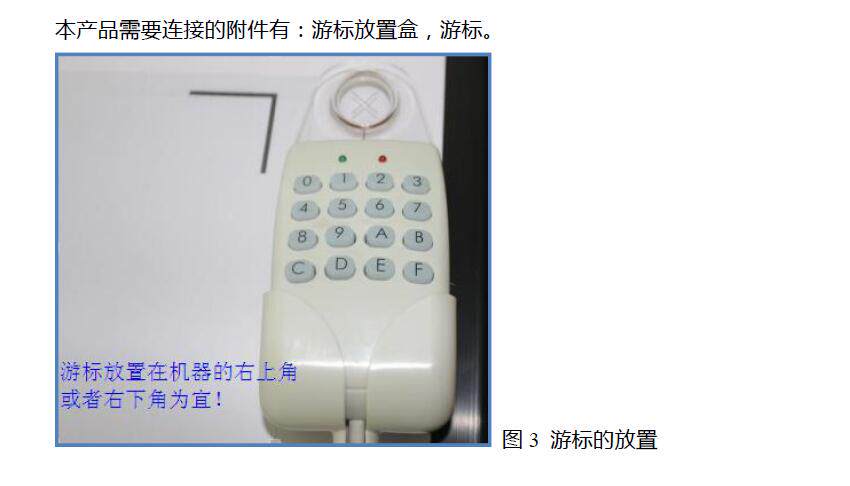

Во время резервного состояния зеленый свет курсора загорается нормально;
Когда красный свет курсора не включен во всех областях, сначала проверьте, соединяется ли серой кабель, соединяющий материнскую плату и панель в
Если соединение нормальное, это означает, что материнская плата сожжена;
Когда в некоторых областях не включен красный свет курсора, убедитесь, что серый кабель, соединяющий материнскую плату и панель в питании, является нормальным.
После этого медленно перемещайте курсор с самой левой стороны панели на самую правую сторону панели, чтобы проверить красный индикатор.
Затем медленно перемещайте курсор от нижней части панели в верхнюю часть панели, чтобы проверить красный индикаторный свет, например, какЕсли индикаторные огни в определенной линии не включены, контакт определенной линии канала может быть плохим.
Увеличения недостаточно, и потенциометр DW1 на материнской плате необходимо повернуть против часовой стрелки, чтобы приспособиться к соответствующему положению.
4.4 НажмитеКлючевая проблема

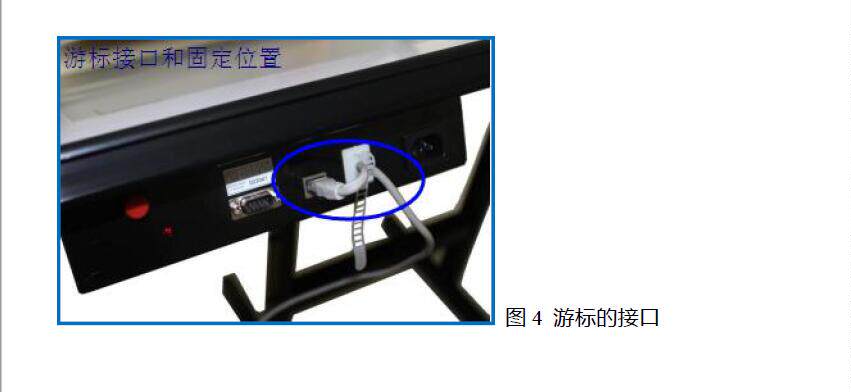

Проверьте, является ли мнение об соединении с курсором.
Рисунок 4);
Подтвердите, совместно ли используемое программное обеспечение для одежды с форматом Digitizer (для получения подробной информации, пожалуйста, позвоните нам для консультации).
4.5 Проблема пропорции размера
?
Возьмите листок бумаги A4 для тестирования, а затем определите, что это за фактические данные теста?(Примечание: размер бумаги A4:
210 мм*297 мм), если отклонение длины и ширины бумаги A4 больше 2 мм, это может быть ряд цифровой платы
Контакт провода плохой.
При чтении деформации выполните следующие действия, чтобы исключить ее:
1Прочитайте рисунок (примечание: на рисунке должна быть дуга) и визуально проверить, есть ли очевидные деформации;
2Метод чтения графика должен быть правильным, чтобы убедиться, что число и координаты точек, взятых при чтении графика, являются подходящими;
3Программа материнской платы совместима с программным обеспечением, а материнская плата модернизирована (может быть обновлена удаленно).
4.6 Проблема программного соединения
??·Проверьте, запускается ли мощность Digitizer обычно
Проверьте, подключен ли кабель данных (кабель последовательного порта) к компьютеру.
Трогать;

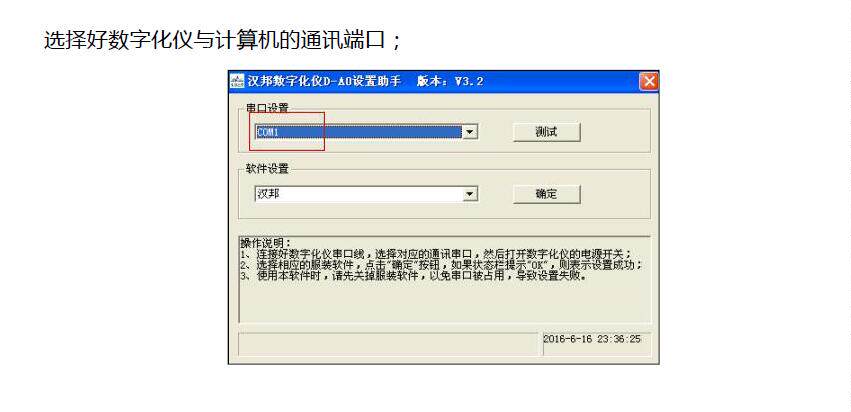

?? Конечно‘ помощник по настройкам программного обеспечения’ элемент настройки последовательного порта выбирается правильно, обычно com1, но некоторые компьютеры также
Будет несколько интерфейсов COM, а затем выберите в соответствии с фактической ситуацией;
?? Конечно‘ помощник по настройкам программного обеспечения&Rsquo; при подключении к Digitizer компьютер не запускает другие программы, чтобы занять этот последовательный порт.
Обычно некоторые программы или программное обеспечение для одежды будут работать автоматически при включении, поэтому его следует первым отключить.
Перезагрузить компьютер и оцифровы;
[Установка]: оплата компенсации для установки.

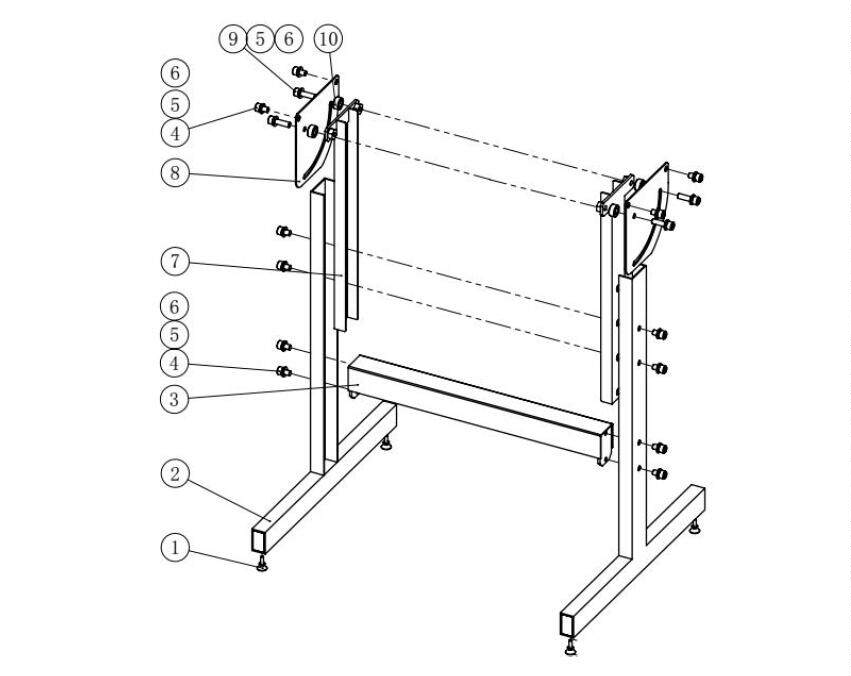

1. Цена ограничена продажами Taobao. Она должна быть установлена сама по себе. Установка проста. Машина является целым. Ему нужно только установить кронштейн, который быстрее, чем установка плоского автомобиля.
2. Пропорция отладки с помощью компьютерного программного обеспечения для предоставления удаленного сотрудничества бесплатно.
【Послепродажное обслуживание】:
1. Компания имеет профессиональный технический персонал, чтобы обеспечить идеальную и своевременную службу и технические консультации после
2. С даты продажи машины все аксессуары для машины пользуются бесплатной гарантией в течение одного года, и непосредственно курьерские аксессуары отправляются в сервисный центр компании после замены или ремонта. Как правило, телефон и удаленное руководство поддерживаются Поддерживать и заменить детали.
3. В службе на месте
[Метод транспорта]:
1. Машина отправляется по всей стране (за исключением службы наверху).Заказы размещаются до 16:00 в тот же день.При доставке логистики товары должны быть подхвачены самим после того, как они прибывают в местную логистическую точку.
2. Если основной корпус машины вызван транспортировкой логистической компании, машину можно изменить.
3. В течение 7 дней с момента продажи и установки продукта машина сильно неисправна и не может быть отремонтирована. Вы можете изменить машину.
