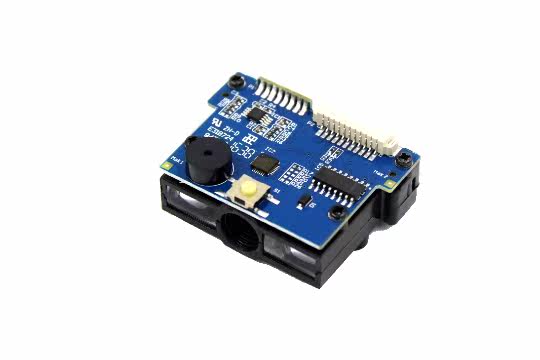

MCR12 пользовательский штрих -кодовый шведский шведский шкаф встроенный модуль модуль модуля PDA
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
А. Введение

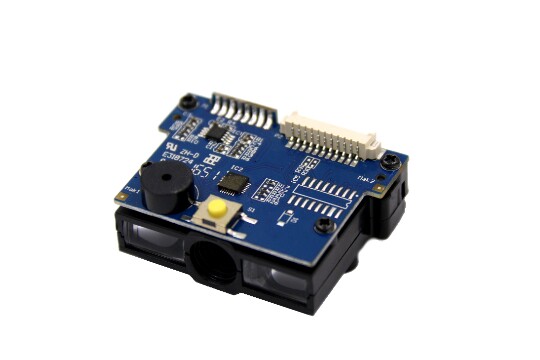

Модуль MCR12 One -Dimensity Red Light -это стабильный и экономичный продукт OEM.
Промышленность широко используется.Этот продукт может обеспечить различные USB, последовательные порты, TTL, порты клавиатуры и несколько режимов интерфейса.
Режим чтения, такой как ручное сканирование, автоматическое сканирование, индукционное сканирование и т. Д., Режим работы разнообразия может обеспечить диверсификацию для интеграции с продуктом, что принесло вам хорошую конкуренцию
Бороться за преимущества.
B Характеристики и преимущества
- Стабильная производительность: годы зрелых продуктов, низкое энергопотребление, стабильная производительность.
- Разнообразие показаний: Руководство по поддержке, автоматическое сканирование, индукционное сканирование, управление командным управлением (поддержка последовательного порта) и другие режимы эксплуатации.
- Поддержка с несколькими интерфейсами: Поддержка USB, последовательные порты, TTL-RS232, несколько режимов интерфейса с клавиатурой.
- Линейное сканирование штрих -кода: быстро сканировать штрих -код, который можно легко отреагировать на печатные штрих -коды, штрих -коды бумаги и штрих -коды экрана.Даже сканирование, складки или поврежденные штрих -коды имеют хорошую производительность.
- Много -системная поддержка: поддержка Linux, Windows, Android, iOS и других систем.
C Применимый диапазон

D Физический параметр
| Вес тела | 17G (USB) |
| размер | 18mmH * 44mm W * 32mm D |
| интерфейс | 11PIN Pitch 1.25 |
| Длина провода | 1500mm |
| Тип интерфейса | USB*, RS232, TTL-RS232, PS/2 |
E Параметр производительности
| источник света | Посмотреть красный свет, длина волны 632 нм |
| Оптическая система | Датчик компонента сцепления заряда ПЗС |
| Лечение/частота | 8 -bit/24,5 МГц |
| Читать скорость | 100 раз в секунду |
| источник питания | +5V 120mA±5% |
| Прочитать статус | Рев звучит |
| Разрешение | 4mil/0.1mm@PCS90% |
| Экологическое сопротивление свету | 5000Lux Max |
| Поддержите тип штрих -кода | Все UPC/EAN/JAN, CODE11, CODE26, CODE 39, CODE 93, CODE128, BAR/NW7, GS1-128, GS1 DATABAR, чередование 2 из 5, стандарт 2 из 5, матрица 2 из 5, Telepen/ISSN, ISBT, MSI/Plessey, Китайские почтовые расходы |
F Параметры среды
| Рабочая Температура | От 0 до 50 ℃ |
| температура хранения | -20 до 70 ℃ |
| Относительная влажность | От 5% до 95% (неконденсированное состояние) |
G Религиозный параметр
| жизнь | |
| кнопка | 1 000 000 раз |
| LED | 30,000hours |
| Температурная тест | |
| высокая температура | 60 ℃ (140&Град; f) |
| Низкая температура | -20 ℃ (-4&Град; f) |
| Время цикла | 30 минут для высокого испытания, 30 минут для низкого тестирования. |
| Цикл | 24Cycles |
| Шок -надежный дизайн | 2000G,0.7ms,3axes |
H Глубина поля
| Плотность | Тип штрих -кода | Глубина резкости |
| 4mil(0.1mm) | Code 39 | 80-130mm |
| 6mil(0.15mm) | Code 39 | 70-150mm |
| 10mil(0.26mm) | Code 39 | 50-280mm |
| 13 mil(0.33mm) | Code 39 | 40-280mm |
| 20 mil(0.5mm) | Code 39 | 40-500mm |

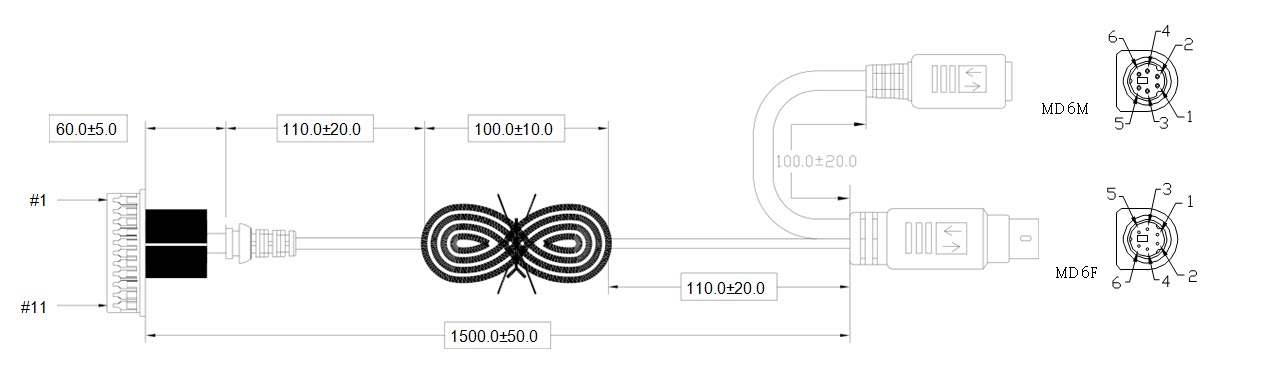

Я спецификация кабеля
Блок: мм

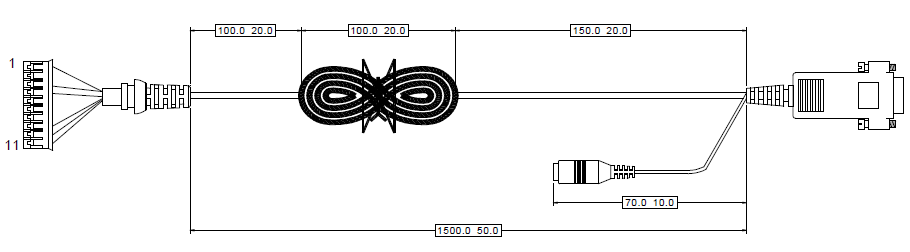

(1) RS232

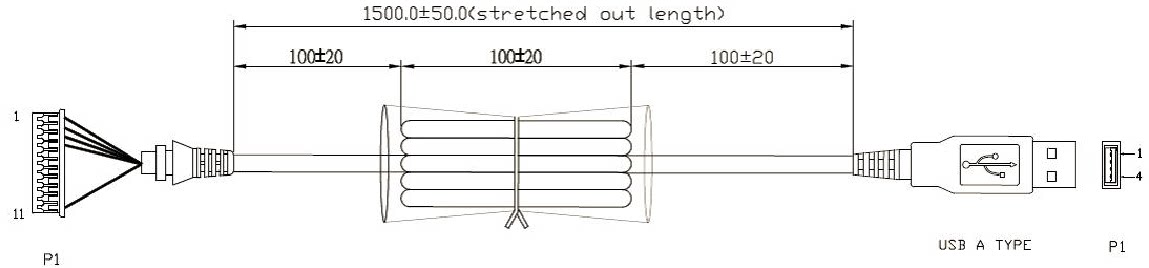

(2) USB
(3) клавиатура
J Бит инструкции

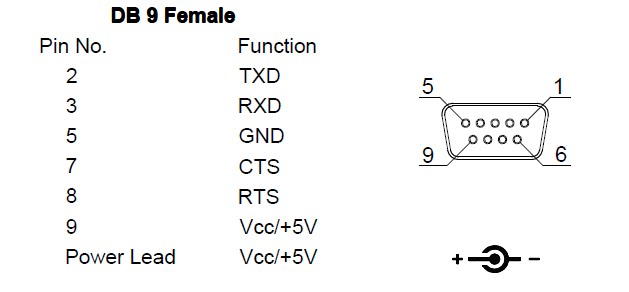

(1) RS232

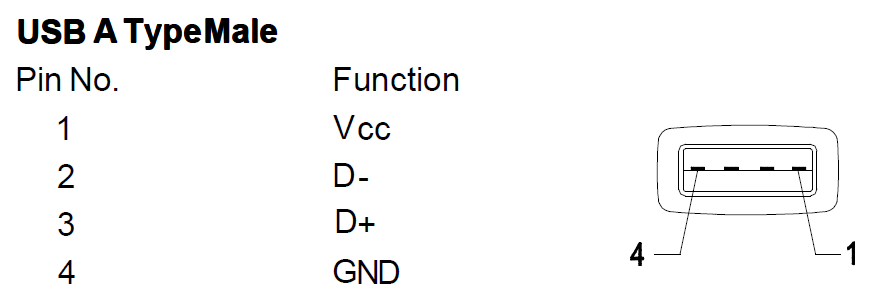

(2) USB -интерфейс

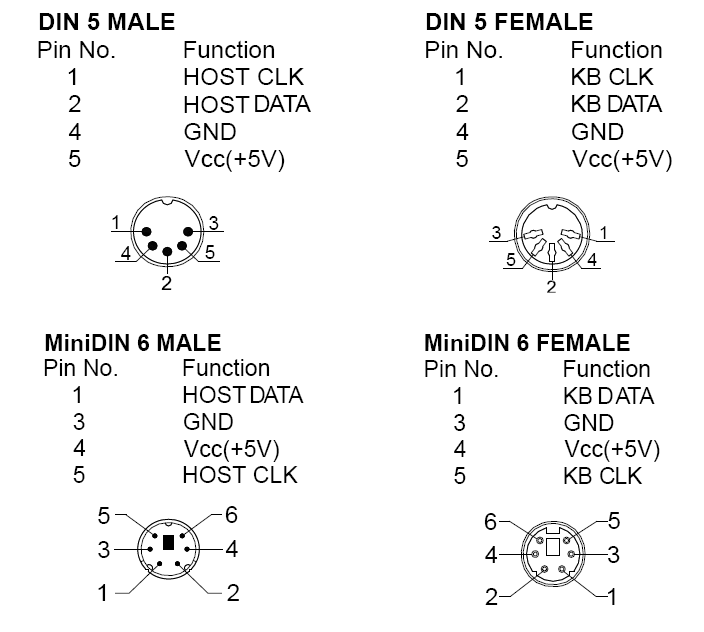

(3) Интерфейс KBW

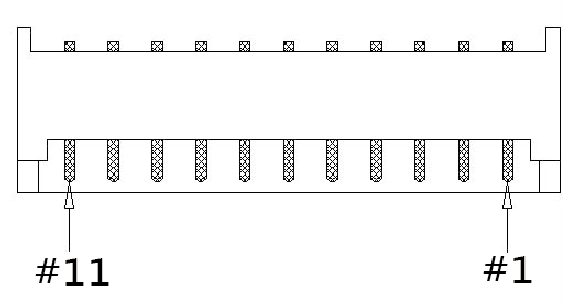

Определение интерфейса данных
| Tpye | MOLEX(or Compatible) 11P Pitch 1.25 |
| Pin No. | Function |
| 1 | GND |
| 2 | Vcc(+5V) |
| 3 | TXD |
| 4 | RXD |
| 5 | HOST DATA |
| 6 | HOST CLK |
| 7 | KB DATA |
| 8 | KB CLK |
| 9 | RTS |
| 10 | CTS |
| 11 | SHIELD |

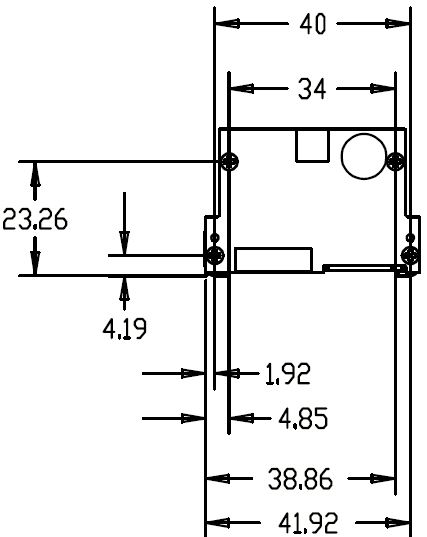

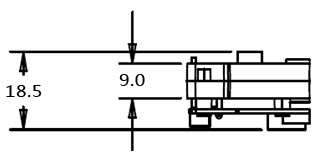

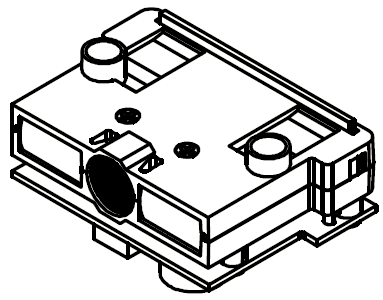

K Размер внешнего вида
Блок: мм
L Командовый контроль

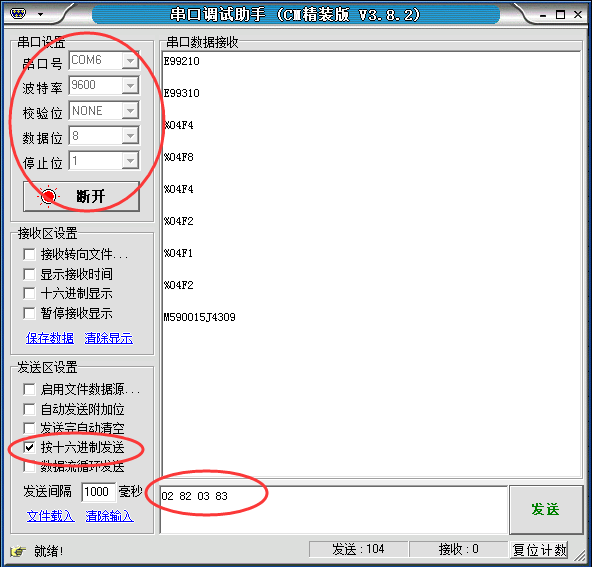

При использовании сканера последовательного порта вы можете управлять освещением и закрытием модуля через команду последовательного порта
Отправить команду (шестнадцать вход): 02 82 03 83
Успешное возвращение (шестнадцать джинфен): 06
Возврат сбоя (шестнадцать входов): 15
