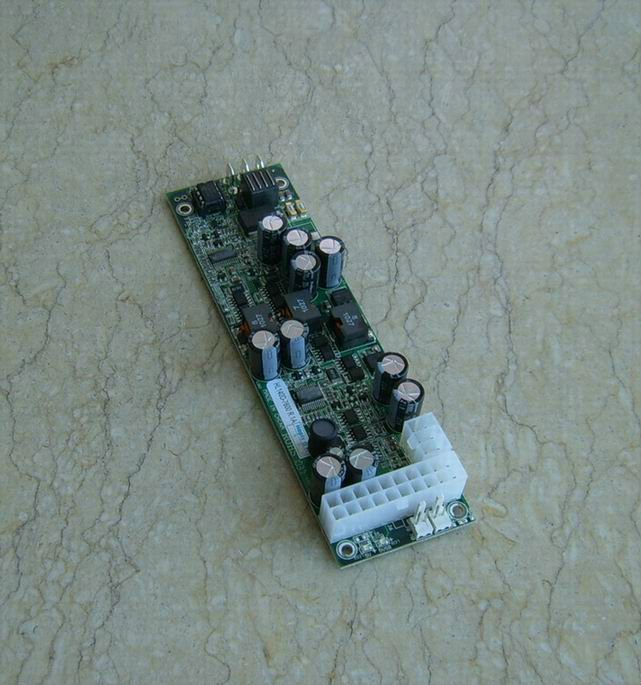

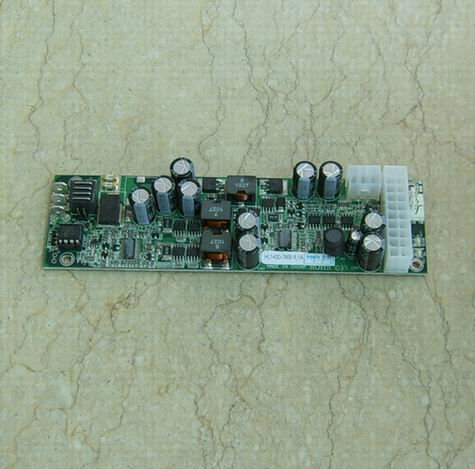

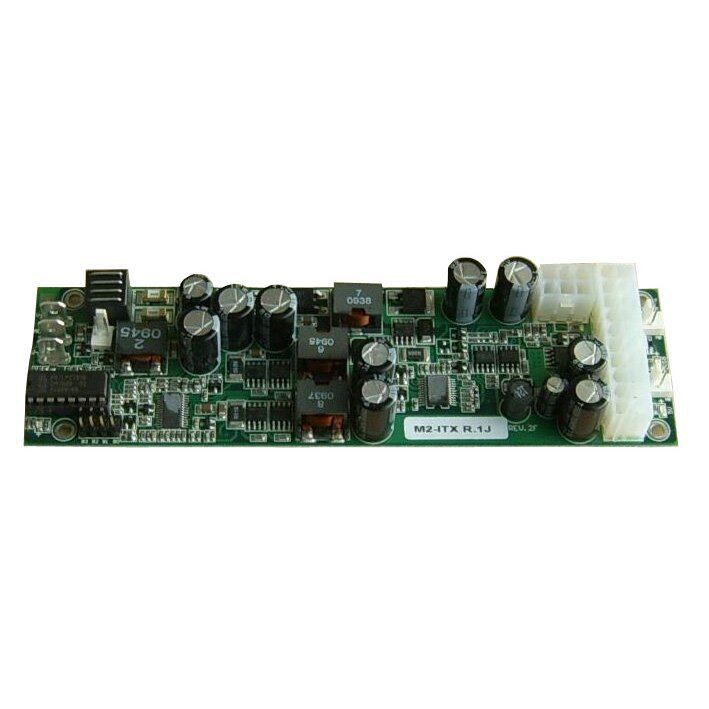

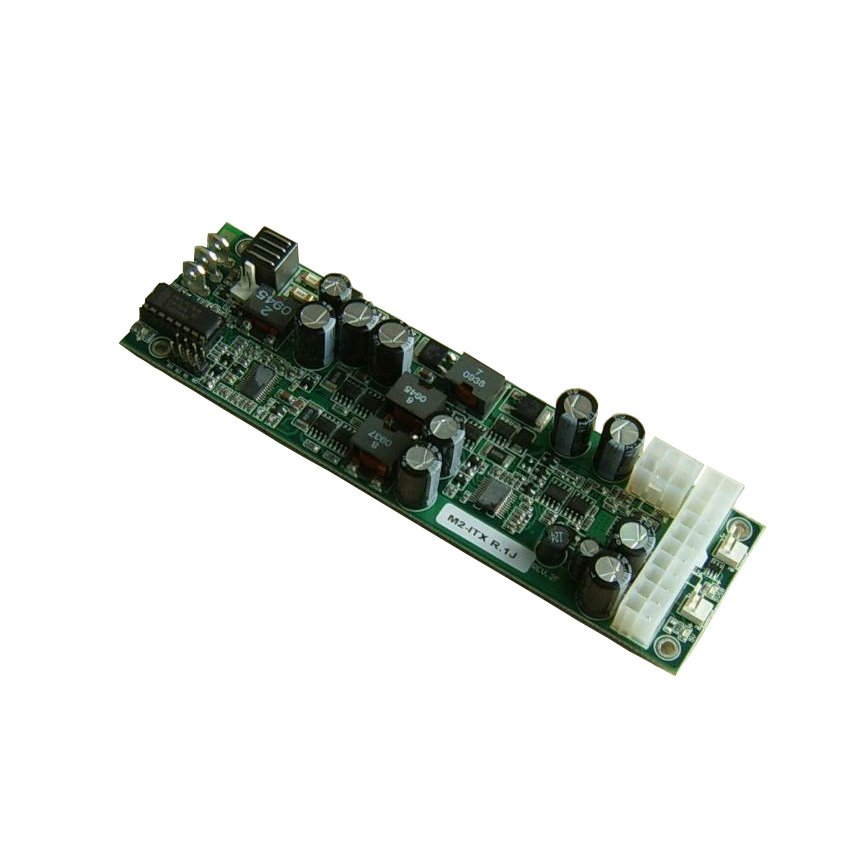

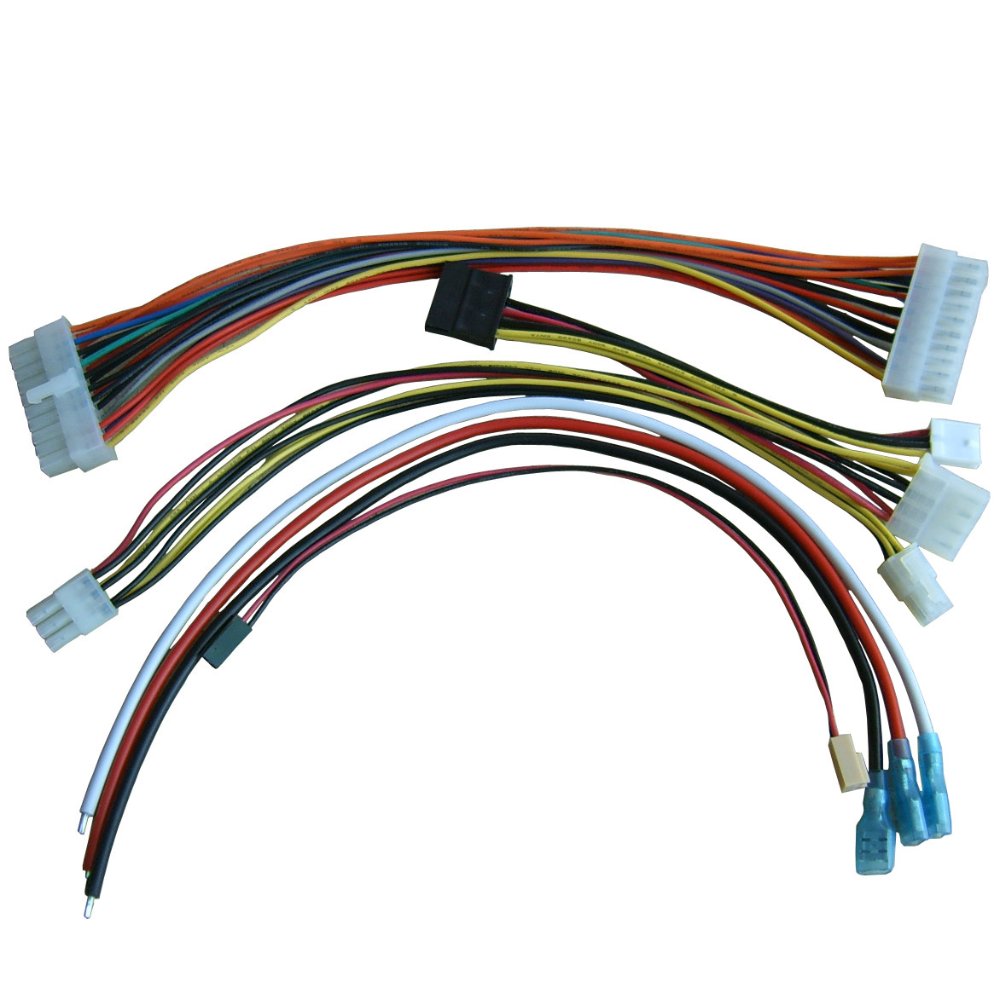

160 Вт постоянного тока/DC ATX Compunity Computer Power Power Power Supply 6-36 В вход с функцией ITPS

Цена: 6 950руб.    (¥330)
Артикул: 40638304179
Доставка по Китаю (НЕ включена в цену):
296 руб. (¥14)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:spring_waltz9
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1052 219руб.
¥5.5117руб.
¥1352 853руб.
¥2204 649руб.
  • Информация о товаре
  • Фотографии

Описание функции

Питание DC/DC, 6V~ 32V(6V~ 36VНеобязательный)Вход DC, +5V,+12V,+3.3V,-12V,+5VSBиPGВыход.

производительность

* Высокая эффективность, тонкий размер

* Поддержка режима сна, поддержать функцию дистанционного управления

* Принесите выход сигнала управления звуком

* OVP, OCP, короткий циркус и другие функции

* С интеллектуальным управлением функции зажигания ITPS

* Стандартный выход ATX

* Проектирование диапазона входного диапазона 6-30 В (6-36 В. Необязательно)

Поле приложения

* Маленькие компьютеры транспортных средств, такие как автомобили и суда

* Промышленное управление компьютером, все -ин -одна машина

1         Используйте среду

Проект

единица

минимальное значение

Типичное значение

максимальное значение

Условия испытаний

Рабочая Температура

℃

-20



50



Относительная влажность

%RH

40



90

Нет конденсации



2         технологиизапрос

2.1        Входные характеристики

Проект

единица

минимальное значение

Типичное значение

максимальное значение

Условия испытаний

Диапазон напряжения постоянного тока

Vdc

6

12

32



Входной ток

A



15





Входной импульсный ток

A



20







2.2        Выходные характеристики

2.2.1        Характеристики скорости регулировки выходной регулировки

Выходное напряжение

Минимальный ток

Максимальный ток

Пиковой ток

Диапазон выходного напряжения

Грабирование (пиковое значение) (номинальная нагрузка, предел полосы пропускания20MHz)*

+5V

0A

8A



4.75~5.25V

50mV

+12V

0A

8A



11.40~12.60V

120mV

+3.3V

0A

8A



3.14~3.47V

50mV

-12V

0A

0.1A



-11.0~-13.2V

120mV

+5VSB

0A

2.0A



4.75~5.25V

100mV

*: Измерение волн47μ/16V钽 емкость и0.1μFВысокочастотные конденсаторы.







2.2.2        Другие выходные характеристики

Проект

единица

минимальное значение

Типичное значение

максимальное значение

Условия испытаний

Выходная мощность

W



160



Выходная мощность DC,

Эффективность выходной системы

%



88



Указанная нагрузка

Переключиться

%





10



Время роста

ms





10

Выходное напряжение от 10%подняться на90%, указанная нагрузка

2.3        EMCзапрос

Проект

Требования индикатора

Стандартный

Судный уровень

Проводимость вмешательства

CLASS AНизкий 3 дБ

GB9254-1998

Убедитесь, что вся машина проходит через класс A и имеет баланс 3DB

Радиационное вмешательство

CLASS AНизкий 3 дБ

GB9254-1998

Убедитесь, что вся машина проходит через класс A и имеет баланс 3DB

Гармонический ток



GB17625.1—1998Стандартные требования к «оборудованию гармонии с низким уровнем электрического и электронного оборудования».



2.4        Защитная функция

Проект

единица

Никто

минимальное значение

Типичное значение

максимальное значение

Характеристики восстановления

Введите обратную защиту



иметь









Выходное давление переоценки(верно+5Vвывод)

V

иметь

5.8



6.8

Заблокировать, восстановиться после перезапуска

Выходное давление переоценки(верно+12Vвывод)

V

иметь

13.2



15.6

Заблокировать, восстановиться после перезапуска

Выходное давление переоценки(верно+3.3Vвывод)

V

иметь

3.9



4.3

Заблокировать, восстановиться после перезапуска

Выходная чрезмерная защита энергии (вывод различных дорог)

Относительная номинальная нагрузка

иметь





150%

Заблокировать, восстановиться после перезапуска

Защита короткого замыкания (+5V,+12V,+3.3V)



иметь







Заблокировать, восстановиться после перезапуска







3         Мониторинг, управление сигналом

3.1

Серийный номер

элемент    Amatalize

особенный         секс

1

зажигание(Ignition)

1)      Ignition=OFF, Нет ответа, подождитеIgnitionСигналON.

2)      Ignition=ON,ждать3-4После секундыMCUпроблема“ON” сигнал на материнскую платуON/OFF pinСистема начнет.

3)      Ignition=ONБез других действий компьютер поддерживается.

4)      Ignition=OFF ждать30Второй Затем отправить“OFF” сигнал на материнскую платуON/OFF pin. Сделайте компьютер, и в настоящее время блок питания работает, чтобы компьютер мог нормально выключаться.

5)      Ignition=OFFпроходить30Через несколько секунд власть может продолжать работать60В секундах компьютер может заполнить более сложную программу выключения. Если компьютер не может нормально выключаться в течение этого времени, источник питания будет вынужден отключить, чтобы предотвратить чрезмерный разряд батареи.Если этот шагIgnition ON, Компьютер перезагрузится.

6) Вернуться к шагам1,ждатьIgnition СтановитьсяON.

7) Вы можете включить компьютер через корпус программного обеспечения компьютера и время задержки для выключения.

2



Контролировать сигнал материнской платы (PS-ON)

PS-ONСигнал - это мастер управленияON/OFFПереключатель обеспечивает мягкое отверстие и мягкое оборот. PS-ONпо сравнению сIgnition Сигнал имеет функцию задержки,Ignition ONЗадерживать5Второй  Ignition OFFЗадерживать30Второй

3





Нормальный сигнал источника питания (Power Good)

Из двадцать коррек8Нога привлекает для отображения рабочего состояния источника питания. Этот сигнал представляет собой сигнал обнаружения выходного напряжения постоянного тока иDCЛогика сигнала обнаружения входного напряжения"и",иTTLСовместим с сигналом, когда питание подключено, если вы входитеDCНапряжение находится в рамках номинальной работы, а затем100-500msЗадерживать,PGИзлучение схемы"Нормальный сигнал питания"(PGДля высоких уровней).Когда DC ниже, чем обнаружение электроэнергии, источник питания отправляется"сбой электричества"Сигнал (Power FallНизкий уровень).Power Fallдолжен быть внутри+5Vуменьшить до4.50VПо крайней мере, по крайней мере1msБыть уменьшенным до0.3VУровень,ИPGФормы волны сигнала и край уменьшения должны быть крутыми, и нет никакого, исключающего колеблющегося явления.POWER GOODСигнал должен управлять шестью стандартамиTTLнагрузка.

4





Управление снабжением сна (включено/выключение)

20 -го сокета проводятся 20 -кормовым гнетом для управления рабочим состоянием источника питания.Низкий уровень эффективен.Когда терминал находится в неконцентрированном состоянии (приостановлено), источник питания спит, а выход, кроме 5VSB, составляет 0 В. В настоящее время&Mdash; 5,25 В, и

Никакого бормового и вою.Когда терминал заземлен, источник питания находится в нормальном рабочем состоянии, а выход каждой дороги нормально



Примечание: необходимо определить контроль времени.











3.2

параметр

Технический индикатор

Условия испытаний

Принципиальная схема

имя

минимальное значение

Нормальный

максимальное значение

Входное напряжение

Нагрузка постоянного тока

Нормальный

Нормальный

tp.G

100ms



500ms

12VDC

100%

Рисунок 1

tp.F

0.5ms

1ms



12VDC

100%

Рисунок 1

tr





50μs

12VDC

100%

Рисунок 1

tf





10μs

12VDC

100%

Рисунок 1

                картина1



4         Требования к механической структуре

4.1        Внешний вид, интерфейс -терминал

PCBкартина

Диаграмма внешнего вида мощности Размер источника питания составляет 160 (л)&Раз; 45 (w)&Раз; 18 (ч) мм

5         Требования к надежности

MTBF

Окружающая среда составляет 25 ° C, а среднее время отказа превышает 60 000 часов, когда нагрузка 80%больше 60 000 часов



 Jump Connection



Этот продукт может выбрать разнообразное время управления временем в перемычке.



B0,B1,B2Настало время -заказать время выбора линии прыжков.



B3Введите под давление и выберите линию прыжка,B3для"1"Нет ввода -черта защиты давления, для"0"Ввод вход находится под защитой давления.



Линия прыжков"1"Пришло время указать, что линия прыжков отключится, должно"0"Это показывает, что линия прыжков короткая.



A.Время объяснения



Ton-d:Отсроченное время,ACCЭффективный сигнал (мобилизация автомобилей)Ton-dПосле времени мощность включается, и система запускает систему.



Toff-d: Показать время задержки,ACCПосле PowerumToff-dЗапустите автоматическую программу выключения после времени.



Toff: Разрежьте время задержки ввода, программа автоматического выключения начинается после запускаToffОтрежьте входное напряжение после задержки времени.



Ввод отсутствие защиты напряжения: когда входное напряжение достигает или ниже, чем отсутствие точки защиты напряжения, время превышает30В секундах автоматически выключите и отключите входное напряжение.



B. Подключение к линии прыжков и соответствующее время

Выбор прыжка

Соответствующее время

Примечание

B0

B1

B2

B3

Ton-d

Toff-d

Toff

1

1

1

--- *

5

30

60s

предположение

1

0

1

--- *

5

10

60s

1

1

0

--- *

5

10

1200s

1

0

0

0/1

5

10

гигантский

Примечание 1

0

1

1

--- *

5

30

90s

0

0

1

--- *

5

30

1200s

0

1

0

0/1

5

30

гигантский

Примечание 1

0

0

0

1

---

---

---

Заметка 2

0

0

0

0

---

---

---

Заметка 3

"---*": необязательно"1"или"0"Перейдите, чтобы закрыть или включить входную функцию защиты давления вход.



Примечание1:       В этом состоянии,ToffДля бесконечности, но в настоящее время программа защиты входного давления будет автоматически включена автоматически(несмотря ни на чтоB3Государство есть"1"или"0").

Примечание2:В настоящее время управление временем не выполняется, и нет входной защиты от давления.

Примечание3:В настоящее время контроль времени не выполняется, но он выполняет функцию поступления давления андеррайтинга.
