Описание товара
Основные моменты продукта:
1. Супер тихий технологии
StealthChop2 (сверхтихая технология) может заставить двигатель работать очень тихо и контролировать звук двигателя ниже 10 дБ, а шум намного ниже, чем традиционные методы управления током.
2. Высокий динамический вертолет
Режим прерывателя ШИМ с расширенным циклом автоматически настраивает функцию ослабления гистерезиса перед медленным и быстрым аттенюаторами.Средний ток отражает настроенный нормальный ток. Когда синусоида пересекает нулевую точку, переходного периода не будет, что уменьшает колебания тока и крутящего момента и приближает форму тока к синусоидальной. По сравнению с традиционным типом прерывателя постоянного тока, двигатель, управляемый в режиме прерывателя ШИМ с расширенным циклом, работает гораздо более плавно.
3. Низкая теплотворная способность.
По сравнению с модулем привода шагового двигателя TMC2100, модуль привода TMC2208 выделяет меньше тепла. Нагревательный эффект TMC2208 при токе около 0,8 А эквивалентен нагреву 2100 при токе 0,5 А и может использоваться взаимозаменяемо с TMC2100.
Значение шага привода TMC2208 рассчитывается в соответствии с 16 делениями, и чип использует дифференциальный алгоритм для расширения 16 делений до 256 делений.
Совет: Значение шага, установленное TMC2208, необходимо рассчитывать в соответствии с установленным вами количеством подразделений. Чтобы добиться бесшумного и плавного привода двигателя, производитель использует алгоритм интерполяции внутри чипа драйвера, чтобы аппроксимировать эффект 256 делений.Нет необходимости
Если вас интересует конкретный алгоритм, используемый чипом, вам нужно только знать выбранное вами подразделение и рассчитать значение шага в соответствии с установленным вами подразделением.
1. Алгоритм тока и регулировку приезда
1. VREF измеряет напряжение GND и средний конец потенциометра.
2. Обязательно не подключайте двигатель при измерении напряжения, иначе драйвер можно легко сжечь.
3. При измерении напряжения необходимо подключить источник питания, а не просто подключать источник питания USB.
Пожалуйста, обратите особое внимание на направление и не вставляйте его назад!
Как использовать

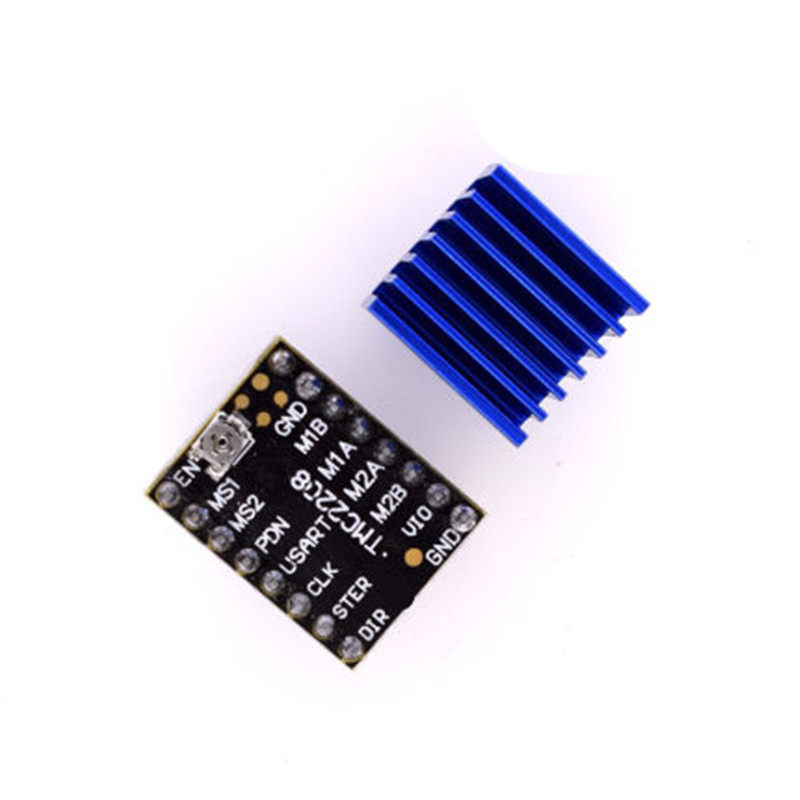

1. При использовании на плате управления принтера держите три перемычки под разъемом и обращайте внимание на направление.

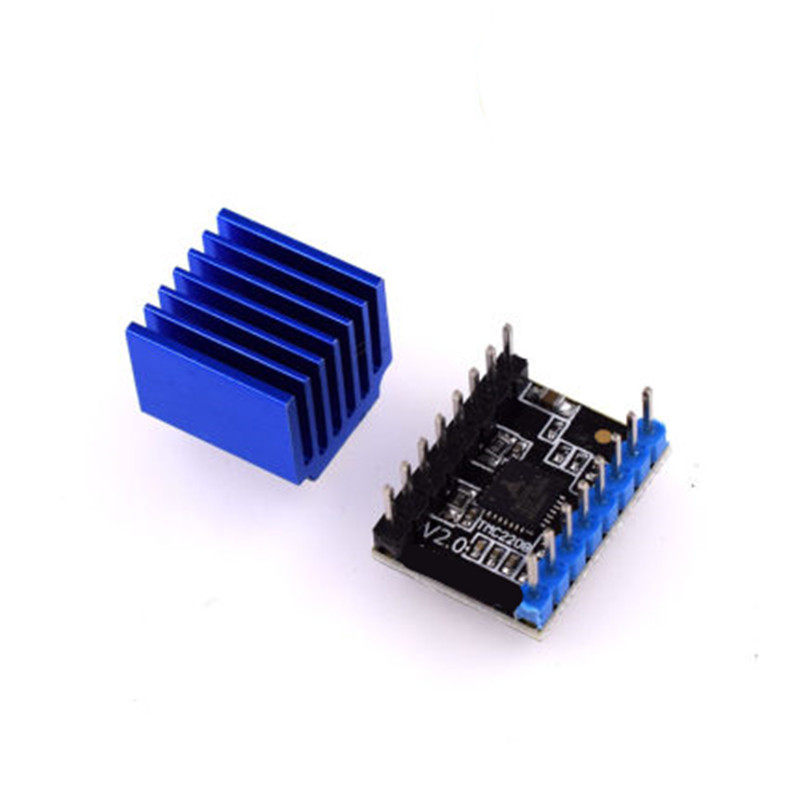

3. Радиатор прикреплен непосредственно к печатной плате. Обратите внимание на направление радиатора. В противном случае радиатор и каждый контакт будут соединены вместе и вызовут короткое замыкание.
4. Направление двигателя точно противоположно направлению 4988 и 8825. Если вы хотите напрямую заменить 4988, отрегулируйте прошивку или отрегулируйте первоначальную проводку. Материнская плата Leji может напрямую касаться экрана, чтобы установить направление вращения двигателя.
