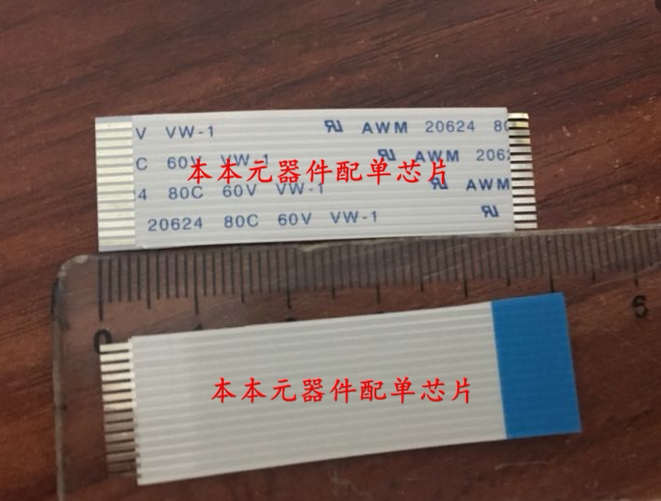

FFC/FPC Soft Cable 18pin 1,25 мм шага E-типа 20 см/200 мм длиной один конец пайки
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
★FFC мягкий кабельПолное английское название: Flexible Flat Cable, гибкий плоский кабель, количество и расстояние между проводниками можно выбирать произвольно, что делает проводку удобной, значительно уменьшает размер электронных изделий, снижает производственные затраты, повышает эффективность производства, подходит для использования в качестве кабелей передачи данных между движущимися частями и материнскими платами, между печатными платами и миниатюрным электрооборудованием.Общие спецификации включают гибкие кабели с различными расстояниями, например 0,5 мм, 1,0 мм, 1,25 мм и т. д. В настоящее время они широко используются для соединения печатающих головок различных принтеров и материнских плат, передачи сигналов и межплатных соединений в плоттерах, сканерах, копировальных аппаратах, аудио-, ЖК-устройствах, факсах, различных проигрывателях видеодисков и других продуктах.
Общие модели:
AТип: оба конца соединены и на изоленту наклеена армирующая пластина;
Тип B: пересечение армирующей платы наклеивается непосредственно на изолированную резиновую бумагу;
Технический параметр FFC:
Номер гида N: количество проводников медного провода в линии строки;
расстояние П: Расстояние между двумя соседними проводящими центрами;
маржа M: Расстояние между центральной линией крайнего проводника и краем кабеля:
Всенаправленный TP: Расстояние между центральными линиями двух крайних проводников, TP=P*(N-1);
Общая ширина W: расстояние в середине двух краев линии линии, W = P*(n+1);
Общая длина TL: расстояние между двумя концами линии;
Вставьте толщину TT: толщина двух соединений линии линии;
