Микрофон, тестер, мегафон, колонки
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | PC218-SHORT-IRON Внешняя коробка, PC218-Long-Aluminum Внешняя коробка |
PC218 Фаза спикера Тестер Рог Фаза Тестер Фаза Тестер Фаза тестера аудиофазы Аудио -тестер аудио -тестер аудио
Аудиофазный тестер PC218, высокая производительность тестирования высока, это тестировщик динамиков, который в настоящее время тестирует, точный, прост и практичен и очень прост в использовании на рынке.
1. Особенности:

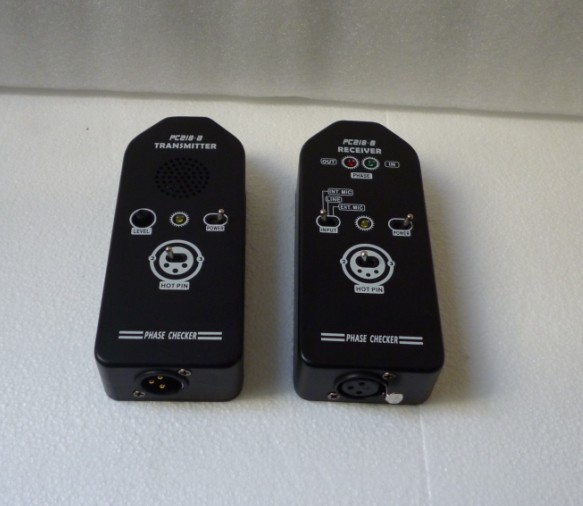

PC218 является тестером с фазой динамика в аудиосистеме профессионального тестирования. Этот инструмент является небольшим тестером с точной отладкой и вводом в эксплуатацию аудиоинженерии.&Град; или 180°) является важным тестовым инструментом для установки и тестирования аудио, который приносит чрезвычайно простые и удобные для инженерной установки и ввода в эксплуатацию, сэкономить время, усилия и эффективность без беспокойства.Инструмент использует батарею 9 В для питания. Легко изменить батарею. Маленькая алюминиевая коробка удобна для переноса, простой операции использования и инструмента, который можно использовать энтузиастами аудио.Тестер состоит из двух портативных единиц. PC218-A представляет собой собственный импульсный звуковой сигнал, а затем выводит звуковой сигнал 1 секунды 1 Гц для PC218-B для теста PC218-B.Он может быть использован для теста точности разности фаз любой аудиосистемы, которая особенно подходит для текущей популярной аудиосистемы общественного вещания, профессиональной аудиосистемы, аудиосистема массива, аудиосистема звука звука линии, звуковая система света звука звука света Audio System, Hifi Hifi Серия комбинированных звуковых случаев, таких как аудиосистемы, Car Audio Systems, Home Theatre, Bar Audio и так далее.Когда на сцене будет более трех ораторов, нет никакого способа отличить уши людей, чтобы различить, какие динамики или некоторые динамики изменены. Эти динамики с обратной фазой, система будет иметь много плохих последствий на звуковом поле Вся аудиосистема при одновременном просмотре звука.
2. Продукция продукта:
1.pc218-A:
Положительный уровень 1Hz
Электронная частота 1Hz------20KHz
Звук 200Hz--------5KHz
Электронный выходной уровень 0-------------1V
Уровень выходного сигнала электрического звука   фиксирован
Выходной импеданс 1KΩ------INFINITY
Источник источника импеданса 1KΩ
власть   9V/6F22/PP3 Батарея (&Асимп; последние 50 часов)
Текущий 10mA
Объем (высокий x широкий x deep) 31X110X60 mm
2.pc218-b:
Электронная частота 1Hz-----------20KHz
Звук 10Hz------------1KHz
Входной импеданс микрофона 1KΩ
Схема входного импеданса 10 KΩ
Уровень входа микрофона 10mV--------1V
Уровень ввода схемы 0.5V---------50V
Уровень вывода линии 0V----------1V
власть   9V/6F22/PP3 Батарея (&Асимп; последние 50 часов)
Текущий 10mA
Объем (высокий x широкий x deep) 31X110X60 mm
3. Инструкции по эксплуатации:
PC218-A излучает 1-секундный импульсный звуковой сигнал 1 Гц со встроенным динамиком и выходным портом сигнала кавального сигнала и протестирован на аудиосистему выходом кавального сиденья и оснащен выходной ручкой регулировки уровня (уровень )Громкость выхода кавала может быть отрегулирован на панели, а встроенный выходной объем динамика был зафиксирован.В то же время существует также выходной переключатель полярного сигнала. Полярность, которая может переключать выходной сигнал, может быть переключена выходом кавального сиденья.
В тесте, как только сигнал вернется обратно в аудиосистему, приемник покажет, находится ли приемный сигнал в том же аспекте, а светодиодный светодиод на приемнике на мгновение вспыхивает. Флэш -это обратная отрицательный) аспект источника входного сигнала.
PC218-B Функция теста Введение:
PC218-B имеет встроенный тестовый микрофон для измерения полярности динамика.В то же время он также оснащен входным портом кавального сигнала, который может подключить выходной или внешний микрофон аудио периферического устройства для измерения полярности выходного сигнала или микрофона аудиоустройства.
PC218-B имеет переключатель преобразования режима измерения, есть три режима:
1. Выберите Int.MIC: используйте встроенное тестирование микрофона: закройте прямую линию Midou на устройстве PC218-B рядом с динамиком выравнивания, подключите PC218-A к аудио-устройству, выходной тест-сигнал, в приборе Чтобы осветить светодиодную светодиодную вспышку, вспыхивающая вспышками, мигающего одного из них, в (зеленый свет) сияющее представление+, Out (красный свет) блестящий, указывающий;
2. Выберите ext.mic: используйте тест на внешнем вершин: полярность, используемая для измерения внешнего микрофона, включая тест беспроводного миметика, вставьте выход микрофона или беспроводного микрофона на вход ввода PC218-B. -На говорящего из PC218-A зеленый свет (в) блеск указывает на то, что полярность микрофона составляет+, а блеск красный свет (Out) указывает на то, что полярность микрофона составляет.
3. Выберите Line: используйте функцию ввода сигнала уровня линии:
А.Введите сигнал PC218-A к входу электронного периферийного устройства. -
B.Подключите выход PC218-A и PC218-B с вводом входного сиденья Calconta с помощью провода XLR, переключите переключатели двух инструментов в положение 2, поверните уровень уровня. Заметьте, что зеленый свет должен следовать за звуком рога, блестящего., Переключите переключатели двух инструментов в трех положениях. Аналогично, зеленый свет должен следовать за звуком сияющего рога. Обратите внимание, что во время измерения убедитесь, что сигнальный полярный переключатель PC218-A и PC218 -B должен находиться в том же положении, или в том же положении, или в том же положении, или в том же положении, или в том же положении, или в том же положении, или в том же положении, он в том же Положение, или оно находится в том же положении, или оно находится в том же положении, или оно находится в том же положении, или оно находится в одном и том же положении. Два или три бита, два могут быть одинаковыми, иначе другие индикаторы PC218-B За исключением индикатора мощности не будет сиять.
Напоминание: прибор не поддерживает мощность призрачной мощности микрофона.
Другие тестовые приложения:
В тесте на аудиосистему общественного вещания, пожалуйста, выводите сигналы от PC218-A и поместите PC218-B на квадрат перед каждым динамиком, чтобы обеспечить тот же аспект;
В применении многофункциональных залов используйте PC218-A, чтобы высвободить звуковой сигнал к каждому микрофону, а затем подключить PC218-B к выходному концу миксера. PC218-B может проверить, находится ли весь микрофон в одинаковом Фаза. Если он не находится в одной фазе, отключите функцию эффекта, чтобы проверить, находится ли микрофон в одной и той же фазе.
Передайте сигнал PC218-A на ленту и подключитесь к выходу машины записи с помощью PC218-B. Эта система может использоваться в качестве процесса фазовой передачи для тестовой записи магнитной записи;
В обычных операциях некоторые частотные сети или аудиосистемы будут отклоняться от фазы. При использовании PC218 вы должны обратить внимание на вопросы и соответствующим образом отрегулировать его. На прибор не влияет задержка передачи и задержки.
4. Проверка проволоки:
  PC218 является всемогущим инструментом для электронного тестирования аудиосистемы, а не тестера провода.Если система тестирования неточна из -за кабельных материалов, рекомендуется использовать специальный тестовый прибор для проводов. Если вам нужно проверить независимые кабели XLR (пушка), PC218 - ваш лучший выбор.
  Метод испытаний: установите HotPin 2 или Hot PIN3 на PC218-A,
Выберите файл ссылки на PC218-B, переключите 2 или 3 HotPin и проверьте, светится ли зеленый светодиодный светодиод на инструменте. Если свет вспыхивает, это означает, что соответствующие два фута являются общими, и Обычный метод составляет от 2 до 2. 3 пары и 3.
Совет: в этом тесте значение уровня PC218-A должно быть установлено на максимальную шкалу.
5. Проверка оборудования
  Power: этот фазовый тестер использует питание батареи 9V, 6F22-PP3. Если свет индикатора питания становится темнее или тест является ненормальным, новая батарея должна быть заменена.При замене батареи открутите 6 винтов на задней панели и правильно соответствуют положительным и отрицательным полюсам аккумулятора.
  внешнее устройство:
  PC218-A: XLR Public Cartoon Output; PC218-B: XLR Mother Capture Input.

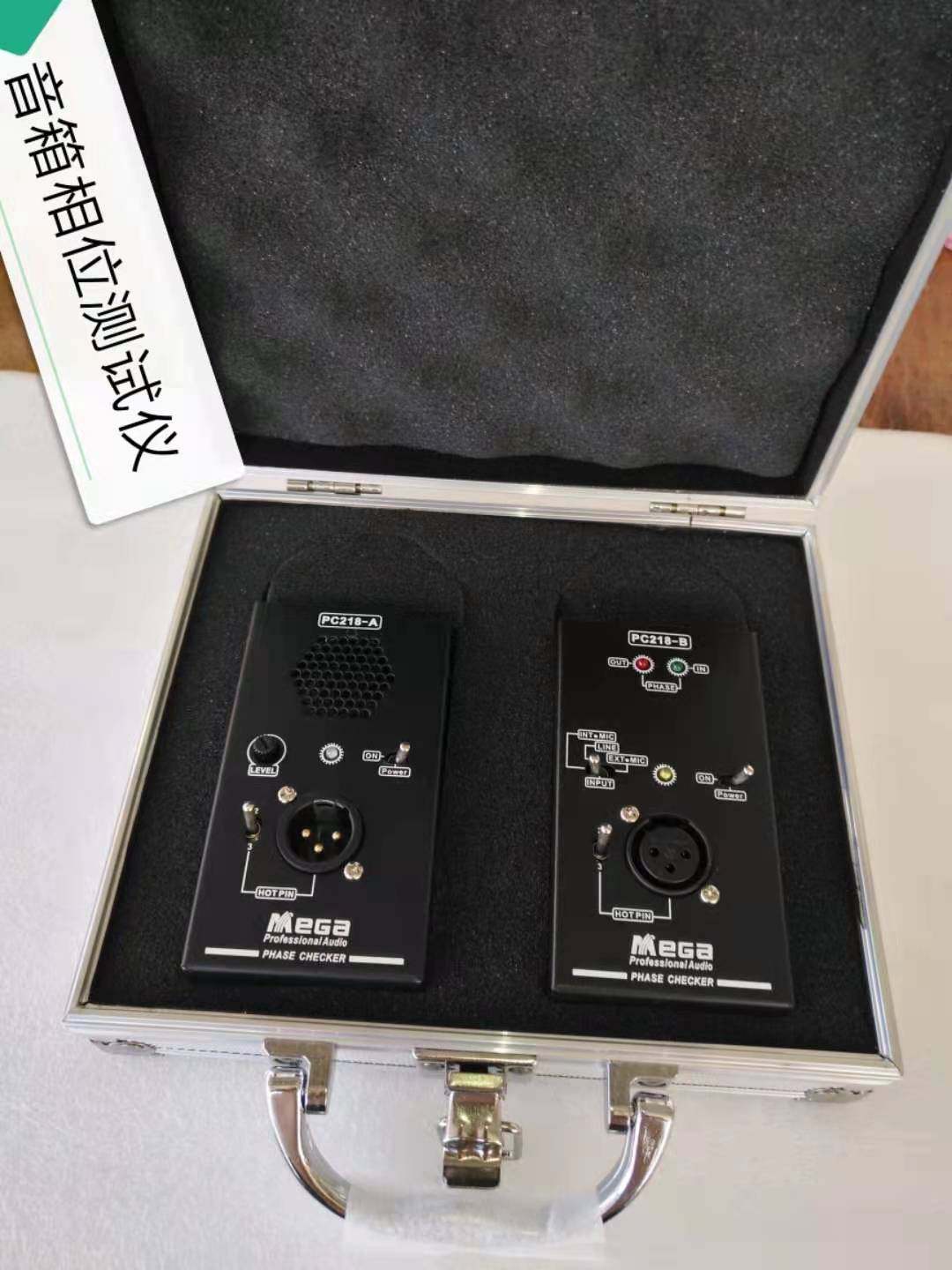

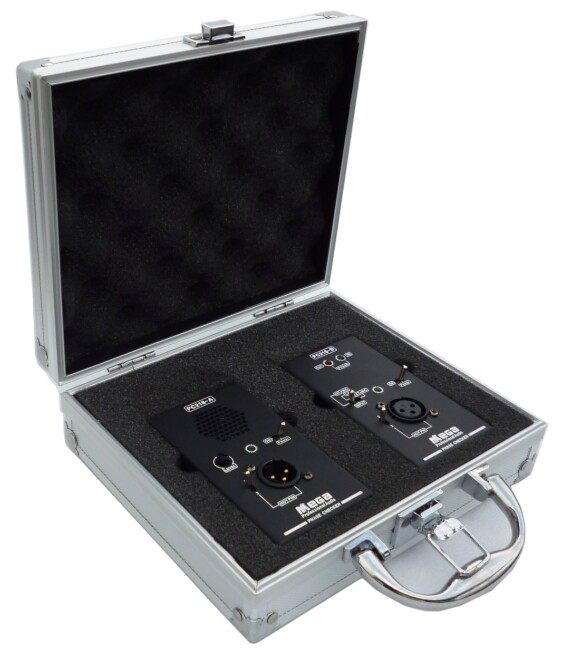

  ПРИМЕЧАНИЕ: упаковка алюминиевой коробки металлической оболочки, подшипника длинных транспортных ударов, никогда не боятся падения, анти -кровопролитный тип, пластиковая оболочка на разных рынках.
