Антенна модернизированной версии NanoVNA-H со слотом для SD-карты, векторный антенный анализатор сети HF VHF UHF

Цена: 560-6 031руб.    (¥26.5)
Артикул: 990029453034

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:一品电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥350.647 385руб.
  • Информация о товаре
  • Фотографии
Цвет: Последняя версия NanoVNA (без оболочки) представлена на картинке., Последняя версия NanoVNA (с оболочкой) представлена на картинке., Отдельный корпус NanoVNA 2,8 дюйма

Размер упаковки: 12*9,5*3,5 см Вес упаковки: 180 граммов упаковки Метод: коробка коробка для картонной коробки

Nanovna-h PCB обновленная версия

 Добавлены функции после обновления:

1.Более низкий шум мощности, шум меньше при использовании гармоники;

2. Построен -в батарею 400 мАч

3.добавить вMicroSDКарта удобна для сохранения данных тестовых данных;

4.добавить вRTCподдерживать;

5.Изменить имя портаPort1иPort2



MicroSDМаксимальная поддержка32GBИ только поддержкаSPIмодель.





Это продукт DIY, который обеспечивает как можно больше функции измерения векторной сети в размере кредитной карты.Включая 2,8 -килограммовый сенсорный экран, батарею 400 мАч и измерение TX/RX, вы можете измерить полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку для отправки порта.Если есть и другие несовершенные места, вы можете общаться со мной.




● Частота измерений: 50 кГц ~ 1,5 ГГц
● РЧ -выход: -3 дБМ (максимум -9DBM)
● Точность частоты:<2ppm
● Стабильность частоты:<0.5ppm
● Диапазон измерений: ● Диапазон измерений: 70 дБ (50 кГц-300 МГц), (50 дБ (300 мл. 900 МГц), 40 дБ (900M-1500 МГц));
● Порт SWR:< 1.1
● Показать: 2.8 -INCH TFT (320 x240)
● USB -интерфейс: USB  type-C   Режим связи: CDC (последовательный)

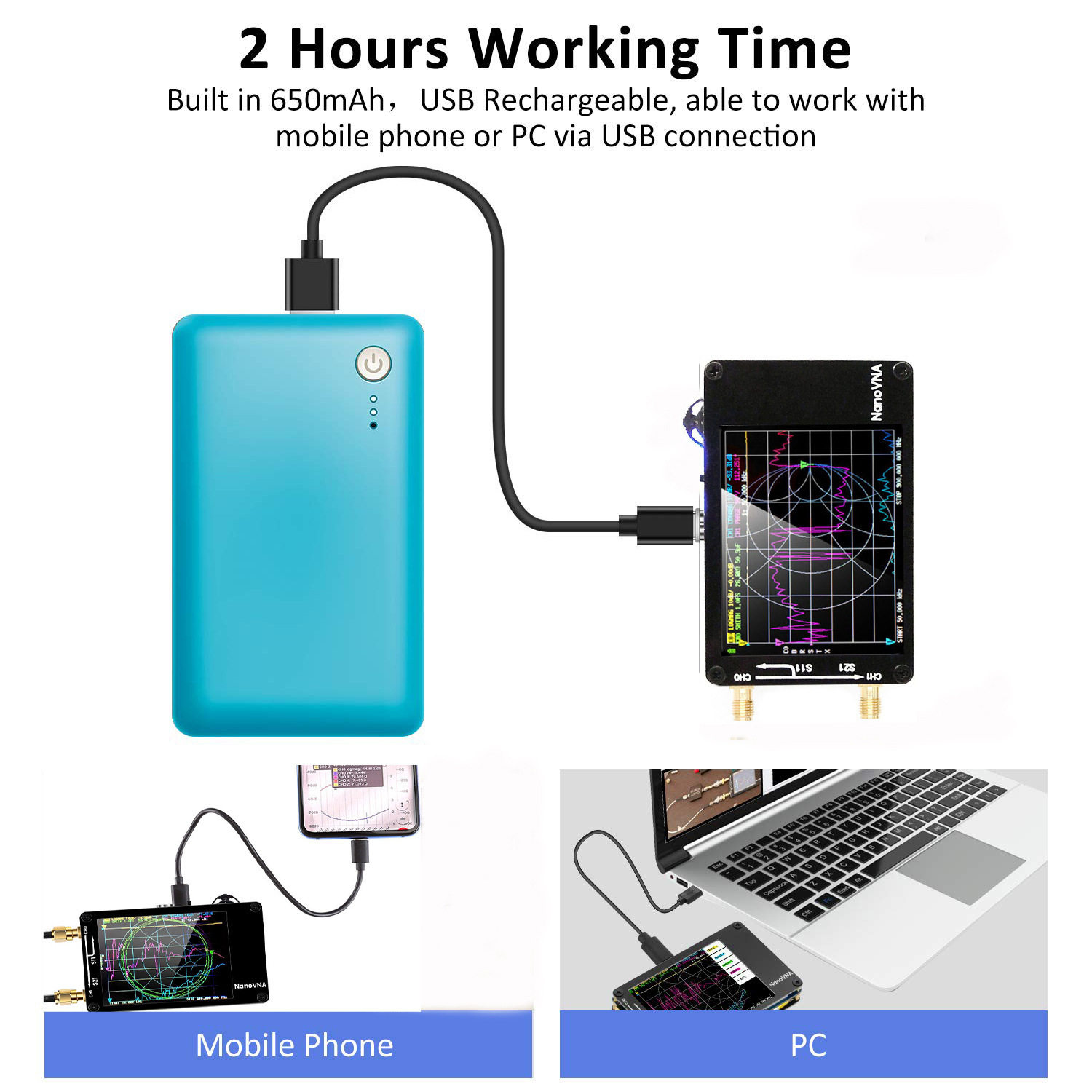

● Мощность: USB 5V 120 мА, встроенный аккумулятор 400 мАч, максимальный ток зарядки 1А, может использоваться непрерывно в течение более 4 часов или более
● Точки калибровки: 101 (исправлено)
● Количество точек сканирования: 101 (исправлено)
● Отслеживание дисплея: 4, Марк: 4, Настройка Сохранить: 5



Измерьте параметр s, напряжение Stationbore, фаза, задержка, круглая карта Смита……;

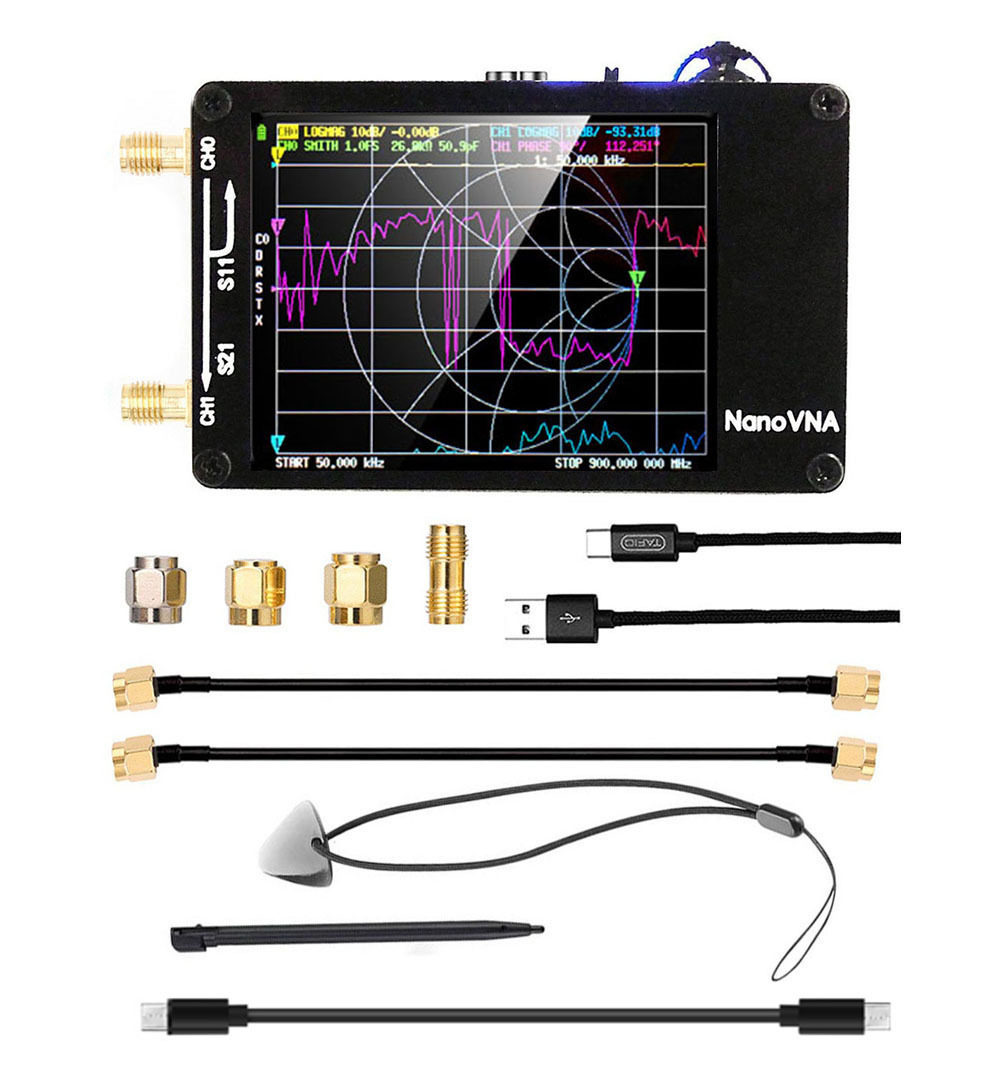

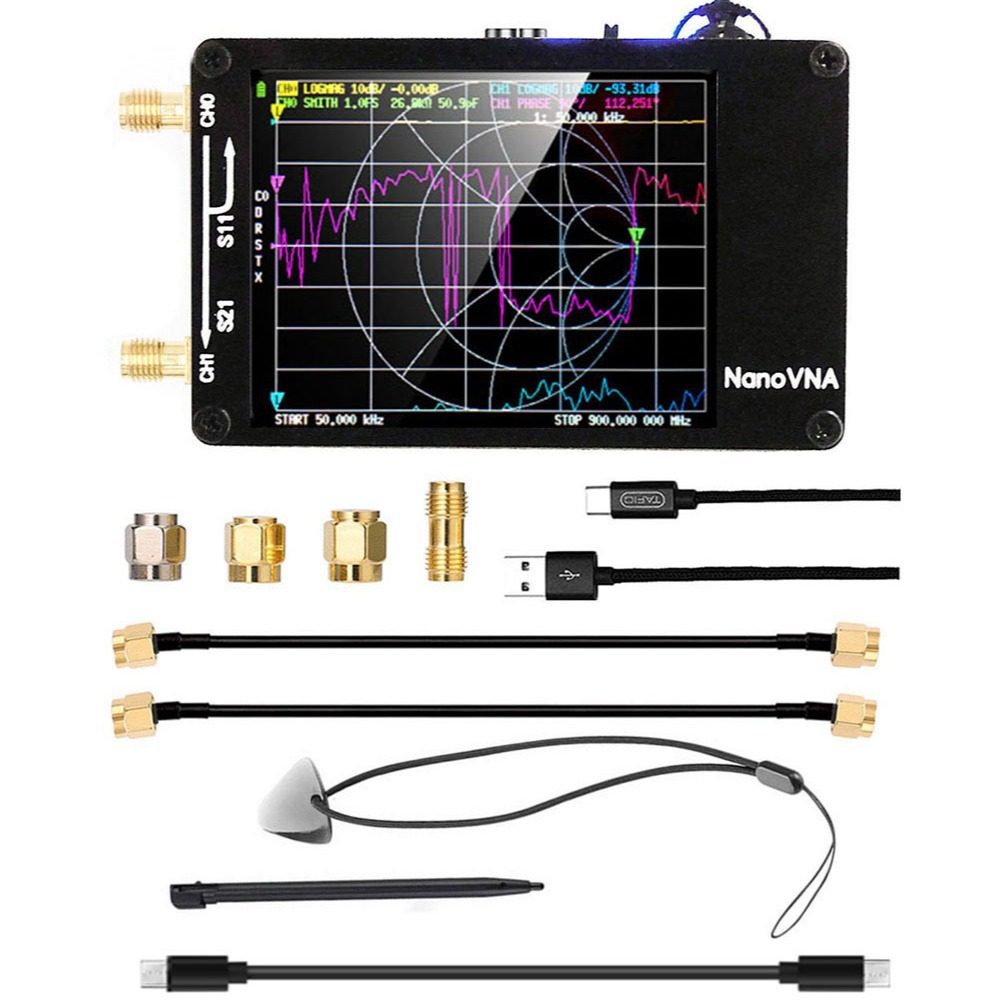

Упаковочный лист:

1. Наносна -хост*1 (включая 2,8 -дюймовый сенсорный экран, батарея 400 мАч)
2. 20 см SMA Public RG174 RF Cable *2
3.type-c к подключению Type-C
4. Кабель данных USB Type-C *1

5. Простое руководство*1

6. Прикоснись к ручке*1

7. Крышка*1

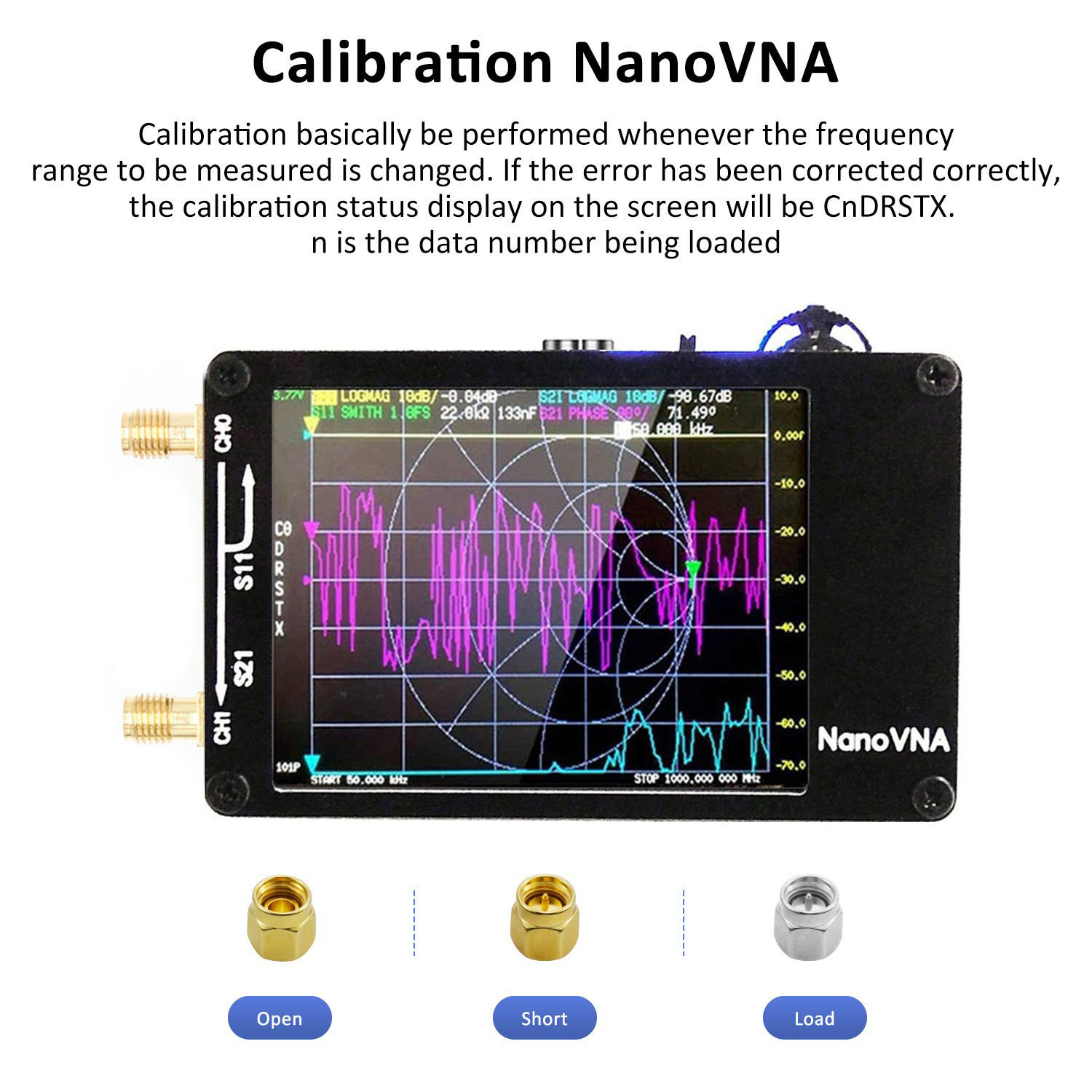

8. SMA Simple Calibelling Sucding Pack Load *1
9
10. SMA Simple Calibration Set STORK *1

11. SMA Mother to Mother Connector *1
