Набор мощности тока тока гуаней Трех
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Три в одном, 400 В, 5 А, с комплектом светового экрана
- Три в одном 40В 5А с комплектом экрана с подсветкой
- Комплект матового экрана «три в одном», 400 В, 5 А
- Безэкранный комплект «три в одном», 40 В, 5 А
- Комплект матового экрана «три в одном», 40 В, 5 А
- «три в одном», 400v
- Комплект без экрана с двойным напряжением, ток 40 В, 5 А
- Комплект матового экрана с двойным напряжением тока 40 В 5 А
- Ток двойного напряжения 40 В 5 А с комплектом светового экрана
| Цвет: | Комплект матового экрана с двойным напряжением тока 40 В 5 А, Ток двойного напряжения 40 В 5 А с комплектом светового экрана, Три в одном, 400 В, 5 А, с комплектом светового экрана, Три в одном 40В 5А с комплектом экрана с подсветкой, Комплект матового экрана «три в одном», 400 В, 5 А, Безэкранный комплект «три в одном», 40 В, 5 А, Комплект матового экрана «три в одном», 40 В, 5 А, «три в одном», 400v, Комплект без экрана с двойным напряжением, ток 40 В, 5 А |
Магазин не отправляет обычную почту. Товар доступен в течение длительного времени. Владелец магазина занят строительством. Дорогие друзья, пожалуйста, внимательно прочитайте введение к странице. Вы также можете фотографировать, если вы не в сети.Мы отправим товар как можно скорее. Приносим извинения за возможные неудобства. Спасибо.
Комплект является компонентом и его необходимо устанавливать, сваривать и отлаживать самостоятельно.Пожалуйста, покупайте его у друзей, которые имеют определенный опыт в электронных технологиях.Наборы рискованны, и каждый из них имеет свой базовый уровень. Мы не можем гарантировать, что все будут успешными.Размер печатной платы примерно меньше, чем у визитки.Он оснащен светлым экраном с желтым светом и черными символами и синим экраном с белыми символами. По умолчанию он отправляется случайным образом.
(нуждатьсяКомплект измерителя частоты индуктора и конденсатора, пожалуйста, нажмите на следующую ссылку:http://item.taobao.com/item.htm?id=6726006145)
Подробные параметры компонентов напечатаны на печатной плате комплекта, а не только на этикетках.Таким образом, сварка проста и удобна.
Для питания требуется напряжение постоянного тока 5 В. (Можно подключить к внешнему стабилизатору напряжения 7805)
Например: напряжение 0–40 В отображает 40 000 В.
Ток 0–2,5 А показывает 2,500 А.(Диапазон можно изменить, изменив размер шунтирующего резистора. В комплект входит резистор 0,02 Ом. Теоретический максимум составляет 5 А. Если он превышает 5 А, на дисплее все равно отображается 5 А. Если его заменить на 0,05R, теоретический максимум составляет 2,5 А и т. д.Формула расчета 0,125/сопротивление = ток Например0,125/0,05R=2,5А)

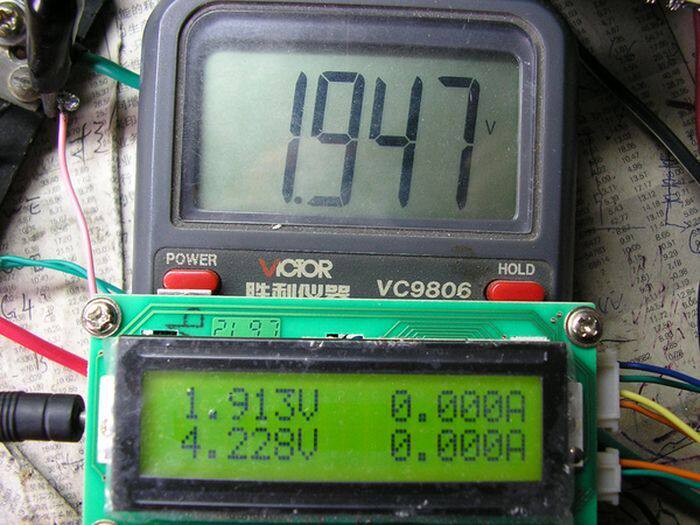

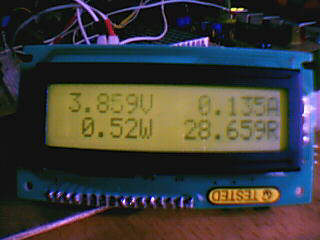

Версия «три в одном» может отображать мощность нагрузки, значение сопротивления нагрузки, напряжение и ток. Версия с двойным напряжением и током отображает два напряжения и два тока.
Питание счетчика 5В.
Правильные шаги:
Примечание перед исправлениемСначала убедитесь, что один конец резистора 1 кОм подключен к кнопке ZERO. Другой конец резистора 1 кОм является плавающим. Подключите плавающий конец к контакту 20 чипа коротким проводом, чтобы нажать НОЛЬ для калибровки. После калибровки вы можете удалить короткий провод, чтобы предотвратить случайное нажатие.Подключите отрицательный полюс источника питания постоянного тока 5 В к отрицательному полюсу любого электролитического конденсатора (не того, что на плате).“-”), регулируемый резистор на плате используется для регулировки контрастности и яркости экрана.Скорректированные напряжение и токПосле нажатия кнопки ZERO для входа используйте напряжение и ток, чтобы исправить отображение на экране..
Например:
1. Удержать“ZERO”Включение питания;
3. Введите напряжение 2 В в первом наборе точек проверки напряжения, нажмите“ZERO”ключ;
5. Введите напряжение 19 В в первом наборе точек проверки напряжения, нажмите“ZERO”ключ;
6. Отображение после отпускания“2V toV2”Предметы
7. Введите напряжение 2 В во втором наборе точек проверки напряжения, нажмите“ZERO”ключ;
9. Введите напряжение 19 В во втором наборе точек проверки напряжения, нажмите“ZERO”ключ;
10. Отображение после отпускания“ 0A”Предметы
11. Установите выходной ток на ноль, нажмите“ZERO”ключ;
12. Отображение после отпускания“ 1A toI1”Предметы
13. Введите ток 1 А в первой группе контрольных точек тока, нажмите“ZERO”ключ;
14. Отображение после отпускания“ 1A toI2”Предметы
15. Введите ток 1 А во втором наборе контрольных точек тока, нажмите“ZERO”ключ;
Таким образом, при калибровке не требуется учитывать точность резистора.Диапазон измерения: напряжение 40 В, ток (125 мВ/R23 или R27)
Вы также можете установить регулируемый источник питания, а затем откалибровать его.
