Анализатор с сетью портативного вектора 50 кГц-4,4 ГГц 7-дюймовый сенсорный экран SV4401A сеть разделена на нановну
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Сеть SV4401A разделена на китайскую версию Nanovna |

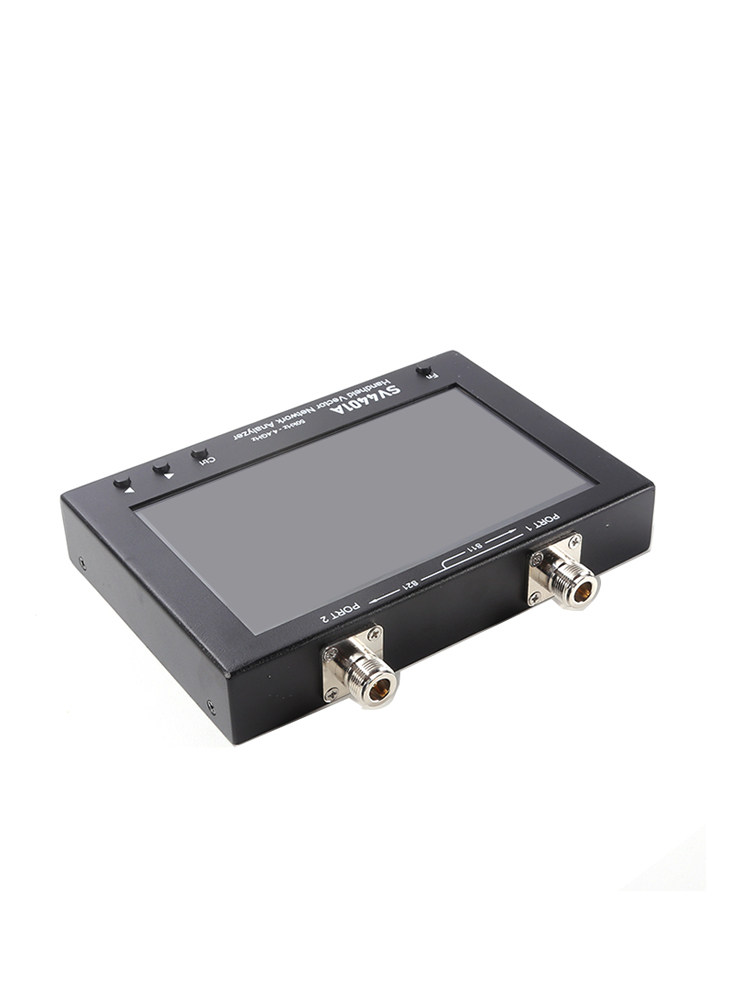

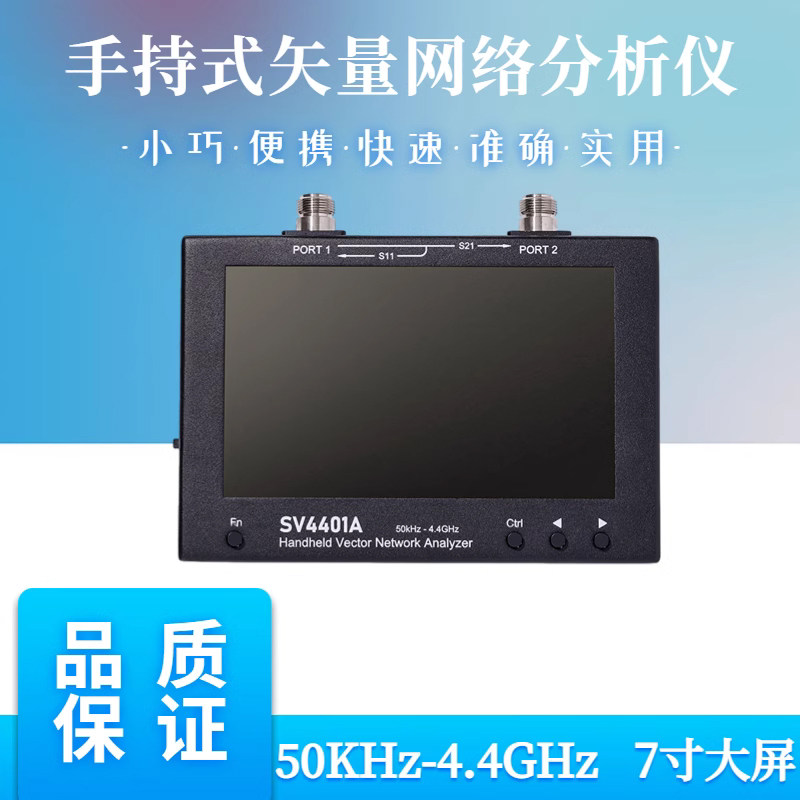

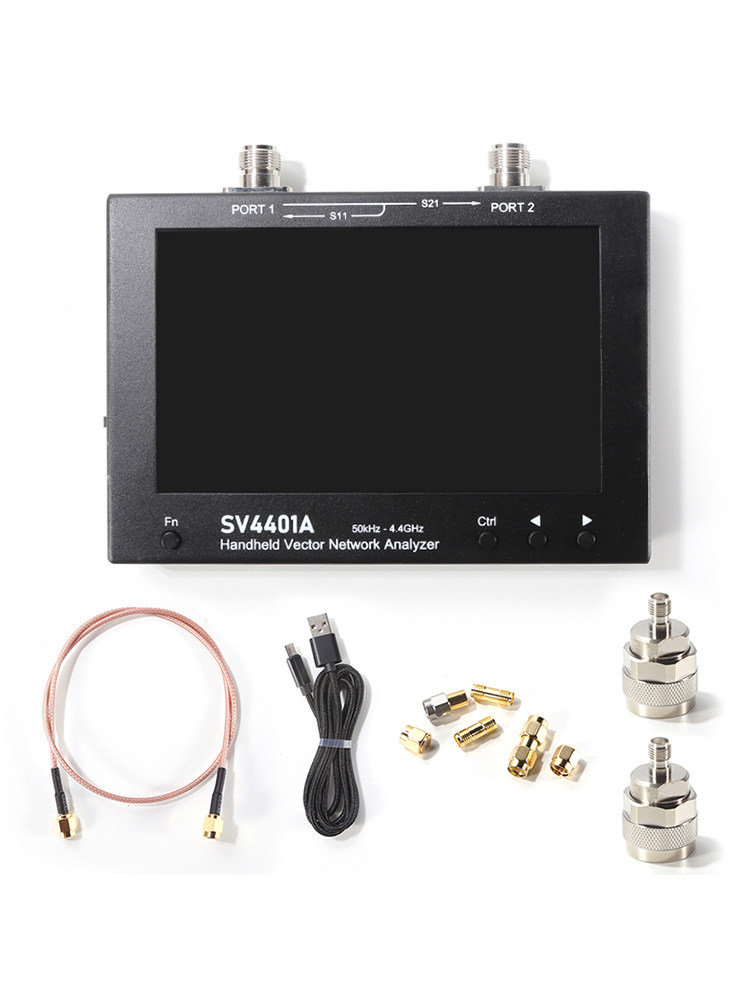

SV4401A Vector Network Analyzer 50 кГц-4,4 ГГц
Производительность продукта:
1. Диапазон частот измерения: 50 кГц-4400 МГц;
2. РЧ -выходная мощность: от -12 дБМ на -42 дБМ регулируемой (шаг 1db) (ошибка полосы частот: положительный и отрицательный 1 дБ);
3. Точность частоты: ± 1ppm<140MHz , ±5KHz >140MHz
4.S21 Динамический диапазон: 90 дБ (ниже 2 ГГц), 75 дБ (4,4 ГГц) (в 25 раз превышающей среднюю и промежуточную частоту 100 Гц).
5.S11 Динамический диапазон: лучше 50 дБ
6.2 Потеря возврата порта: 30 дБ тип (1,5 ГГц), 20 дБ мин (4,4 ГГц)
7. USB-интерфейс: USB Type-C Режим связи: CDC (серийный)
8. Калибровочные точки: 101-1001 баллов
9. Количество точки сканирования: 101 балл -1001 балла
10. Отслеживание дисплея: 7 трасс
11. Теги: 8 баллов (Марк -Маркбар можно хранить в любом месте на экране)
12. Настройка сохранения: 12 (сочетание меню) (быстрое меню) (после сохранения вы можете напрямую позвонить, когда используете его в следующий раз, не нужно калибровать из недавно называемого в последний раз последнее закрытие последнего отключения, и и Добавьте функцию автоматической частоты остановки хранения.
13. Скорость сканирования: около 400 баллов/с
14. Параметры SERAD S, Напряжение резидента WAVE WAVE SMITH Смит Круглый карта Фазовые диаграммы, групповая дорожка, функция TDR ...;
15. Используйте 7 -дюймовый сенсорный сенсорный экран конденсатора IPS, IPS TFT (1024x600) Угол зрения близок к 180°, Используйте его в течение долгого времени, не повреждая глаза;
16. Используйте металлический корпус, чтобы эффективно защищать электромагнитные помехи, так что S21 лучше, чем 100 дБ динамического диапазона в пределах 2 ГГц
17. Компактный дизайн, размер тела 195 мм*150 мм*35 мм, малый и портативный;
18. Радиочастотный интерфейс-L16-F (N Moth Math Seat), которое удобно для подключения различных типов измеренных частей;
19. Общая емкость двух батарей 18650 является стандартной для 6600 мАч, а срок службы батареи может достигать 4 часов;
20. Полная конструкция сенсорного экрана, поддержка 4 кнопки передних панелей одновременно, гибкая и удобная работа;
21. Поддержать китайское меню;
22. Поддержка экрана регулировка яркости;
23. Обновите прошивку через виртуальный U -диск, без программиста, вы можете обновить прошивку, если вам нужен только один USB -кабель;
22. Распространение выходного интерфейса мощности USB, выход 5 В/1А (может использоваться в качестве банка питания);
24. Используйте большой ток 2A зарядки IC, более короткое время зарядки;
25. Поддержите верхнюю машину, вы можете использовать свой компьютер в качестве интерфейса эксплуатации;
26. Чистый вес: 1160 грамм,
27. Общий вес внешней упаковки: 2000 грамм.
28. Поддержите скриншоты и загрузите скриншоты на компьютер.
Вы можете проверить станцию антенны импеданс Вы также можете проверить потерю фильтра Изоляция Резидент волны Вы также можете проверить затухание кабеля Сократить коэффициент Фаза Вы также можете проверить усилитель усилителя антенны Он также имеет функцию частотного метра Вы также можете измерить длину кабеляФункция является мощной. Самое главное -отлаживать ультрафиолетовый двойной инструмент. Настоятельно рекомендуется убить любую другую версию Nanovna на рынке.настоятельно рекомендуется!ПересечениеПересечение
Операция видео: https://www.ixigua.com/7067397812358808076
Используйте SV4401A для отладки двойного устройства: https://www.ixigua.com/710337755728978830
Метод обновления шагов:
Подключите компьютер с помощью кабеля данных, удерживайте CTRL, нажмите на Udisk of Yayang, вы увидите флэш -накопитель USB на компьютере, скопируйте файл обновления на диск U, накройте исходный файл, выключите, удерживайте CTRL Boot, просто нажмите CTRL, чтобы включить, затем просто включите CTRL.
обращать внимание:
Если диск U не отображается после того, как вы столкнетесь с компьютером ссылки, сначала зарядите компьютер, а затем введите режим диска U.Потому что, как только компьютер будет заряжен, некоторый USB с грузоподъемностью приведет к выходу на USB -режима и выбудет с выпуском компьютера.
Наиболее обеспокоенный точностью наиболее заинтересован.
