Yokogawa yokogawa cw240 clamp meter anagementzer
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- CW240
- 96033 (50a)
- 96030 (200a)
- 96031 (500a)
- 96032 (1000a)
- 96034
- 96035
| Цвет: | CW240, 96033 (50a), 96030 (200a), 96031 (500a), 96032 (1000a), 96034, 96035 |

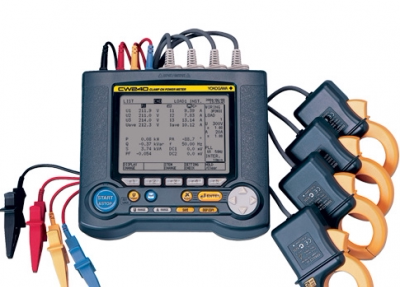

Япония YOKOGAWA (Yokogawa) CW240 Особенности продукта анализатора качества электроэнергии:
•Одновременное измерение мгновенных значений, энергии, нагрузки, гармоник и колебаний напряжения.
•Одновременное измерение нагрузок 4 очень мощных однофазных двухпроводных систем.
•Одновременное измерение нагрузок двух очень мощных однофазных/трехфазных трехпроводных систем.
•Интервал хранения данных программируется от 1 сигнала (при одновременных измерениях) до 1 часа.
•Может измерять множество 50-х гармоник.
•4-канальное измерение тока утечки с использованием недавно выпущенного накладного зонда 96036.
•Используйте карты флэш-памяти для записи долговременных данных.
•Отображение нескольких языков (японский, английский, немецкий, французский, итальянский, испанский, корейский и китайский)
•2-канальный аналоговый вход (опция) с 4-канальным аналоговым выходом (выход записывающего устройства)
•Адаптер переменного тока для питания. Запасные NiMH аккумуляторные и щелочные батареи.
•Измерение мгновенных значений: для исследования энергопотребления, максимальных коэффициентов нагрузки и пиковых токов.
•CW240 может исследовать и анализировать обновления электрооборудования, такого как трансформаторы зданий, проверять коэффициенты нагрузки и коэффициенты спроса, а также проверять колебания тока/напряжения при запуске двигателей.
•Объекты измерения: напряжение/ток/мощность (активная мощность, реактивная мощность, полная мощность), коэффициент мощности/фазовый угол каждой фазы. Очень маленькое значение/большое значение/среднее значение элемента измерения.
•Время сбора данных: 1/2/5/10/15/30 секунд, 1/2/5/10/15/30/60 минут. Один цикл (форма сигнала), 100/200/500 мс (короткий временной интервал)

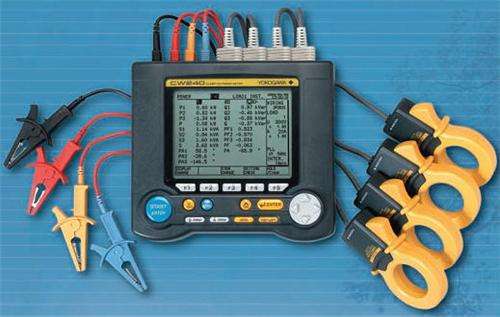

Япония YOKOGAWA (Йокогава) Анализатор качества электроэнергии CW240Особенности продукта:
•В договорах с энергетическими компаниями лимит времени на спрос обычно устанавливается в 30 минут.
•Однако CW240 позволяет вам установить желаемый лимит времени запроса в секундах/минутах.
•Настройка ограничения времени запроса: 1/2/5/10/15/30 секунд, 1/2/5/10/15/30/60 минут.
•Энергосбережение и техническое обслуживание электрооборудования на заводах и в зданиях
•Измерение гармоник. Во многих случаях преобразователи частоты используются для привода кондиционеров и компрессоров. Такой метод электропитания вызовет искажение напряжения и тока, что приведет к выходу из строя и энергопотреблению. Поэтому необходимо анализировать и контролировать влияние гармоник на основной источник питания.
•Гармонический анализ: с 1-го по 50-й порядок.
•Отображение данных: список, гистограмма (линейная/логарифмическая), векторная (оценка притока/оттока)
•Элементы измерения: уровень, скорость содержания, фазовый угол (напряжение/ток/мощность каждой гармоники), общее значение (напряжение, ток, мощность, коэффициент мощности), общий коэффициент гармонических искажений тока/напряжения (THD-F или THD-R).
•THD-F: Скорость искажения основной волны, THD-R: Коэффициент искажения всех эффективных напряжений/токов
•Время сбора данных: 1/5/10/15/30/60 минут.
•Функция: Вы можете выбрать гармонику для сохранения данных и проверить приток/отток гармоник.
CW240Модель спецификации:
Модель | код | иллюстрировать | |
CW240 |
| Мощный счетчик -тип | |
AC Power Bord | -H | Стандартныйсиловой кабель | |
вывод | /DA | Вывод данных | |
Спецификация:

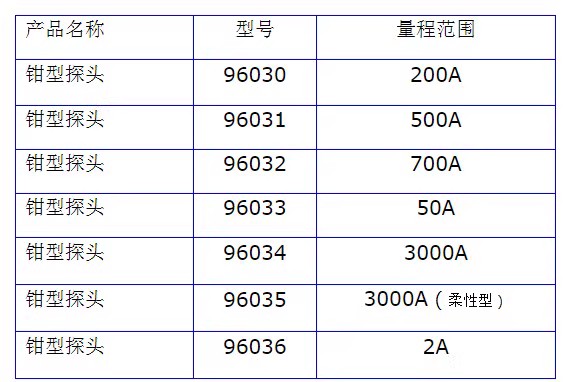

| Диапазон напряжения (В) | 150.0/300.0/600.0/1000V | |
| Диапазон тока (А) | 96030 (2А) | 200.0/500.0mA/1.000/2.000A |
| 96033 (50a) | 5.000/10.00/20.00/50.00A | |

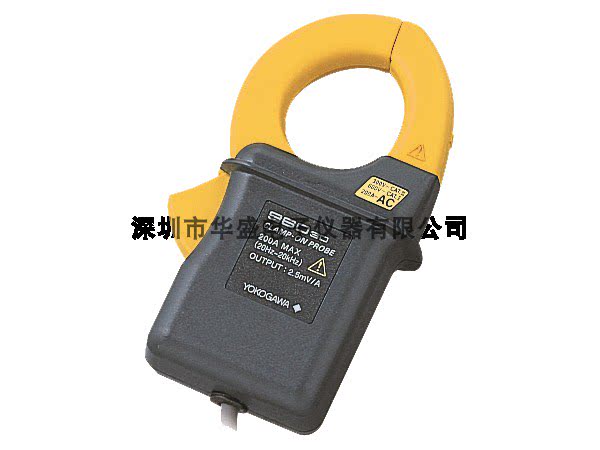

| 96030 (200a) | 20.00/50.00/100.0/200.0A | |
| 96031 (500a) | 50.00/100.0/200.0/500.0A | |
| 96032 (1000a) | 200.0/500.0A/1.000kA | |
| 96034 Диапазон 3000А | 300.0/750.0A/1.500/3.000kA | |
| 96034 Диапазон 2000А | 200.0/500.0A/1.000/2.000kA | |
| 96034 Диапазон 1000А | 100.0/200.0/500.0A/1.000kA | |
| 96035 Диапазон 3000А | 300.0/750.0A/1.500/3.000kA | |
| 96035 Диапазон 300А | 30.00/75.00/150.0/300.0A | |
Измерение фазы/линии | 1P2W/1P3W/1P3W3i (нейтральный ток) 3P3W2i (2 Вт)/3P3W3i3 Вт) 3P4W/3P4W4i (нейтральный ток) Схема подключения SCOTT (1P3W + 3P3W) | |
| Количество систем измерения (общее напряжение) | 1P2W | 4 Система |
| 1P3W | 2 Система | |
| 3P3W2i | 2 Система | |
| Режим измерения | Частота, энергия, потребление, гармоники, функции напряжения, формы сигналов | |
| хранилище данных | ПК-карта*1, память (1 М) | |
| сохранить данные | Стандартный период: | |
| Многочисленная поддержка | Английский/испанский/корейский/японский *4 | |
| *1 | Для использования с CW240 требуется PC-карта, приобретенная у Yokogawa. |
| *2 | В течение периодов менее 30 секунд данные измерения гармоник и формы сигналов не могут быть выведены/распечатаны. |
| *3 | Элементы вывода данных представляют собой только мгновенные значения. |
| *4 | Поддержка французского, немецкого и итальянского языков будет добавлена в ближайшее время. |
Основные Характеристики:
| : | Около 206 мм (Ш) x 184 мм (В) x 65 мм (Г) |
| : | Около 1,2 кг (без аккумулятора) |
| : | Адаптер переменного тока 100～240В |
| : | NiMH аккумуляторы (продаются отдельно) |
| : | Зонд (91007), адаптер переменного тока, щелочные батарейки типа АА x 6, инструкция по эксплуатации, простое руководство по эксплуатации, |
- графический дисплей
- Отображение ежедневного/еженедельного/ежемесячного отчета
- анализ данных
- Анализ графического отображения
- Отображение отчета
Параметры прибора
Япония YOKOGAWA (Йокогава) CW240 анализатор качества электроэнергии технические параметры:
Технические параметры | ||
| Функция измерения частоты | Измерение ввода | Вход напряжения выбирается из U1, U2 и U3. |
| Диапазон частот измерений | 45-65 Гц | |
| Диапазон дисплея | 40,00～70,00 Гц | |
| Точность | ±0,1% от показания.±Синусоидальный вход dgt. диапазон напряжения 10% ~ 130% | |
| Функция фильтра нижних частот | Частота среза: около 300 Гц ВЫКЛ/ВКЛ опционально | |
| Функция электрического измерения | Измерение элемента | Эффективный электрик, рекуперативный электрик, неактивный электрик (опережание/запаздывание) |
| Точность измерения | Точность измерения активной и реактивной мощности:±1dgt (когда номер дисплея установлен на СТАНДАРТ) Эффективный электрик: потребление: 0,00000 мВтч～999999ГВтч; Регенерация: -0,00000 мВтч~999999ГВтч Неверный электрик: задержка: 0,00000 мварч～999999Гварч; свинец: -0,00000 мварч~999999Гварч | |
| Функция цифровой настройки дисплея | Опционально: автоматическая настройка на основе номинальной мощности, настройка минимального разрешения и преобразование в минимальное разрешение на основе интегрального значения. | |
| Точность времени интегрирования | ±20ppm (тип., 23℃) | |
| Функция измерения спроса | Измерение элемента | Эффективная мощность (потребление), неактивная мощность (запаздывание); коэффициент мощности: значение потребности в интервале Активная электрика (расход, регенерация), неактивная электрика (лаг); свинец: количество мощности в интервале Для запуска и продолжения интегрального измерения требуется большая потребность (потребность в потребляемой мощности). |
| Точность измерения | Точность измерения активной и реактивной мощности±1dgt (когда стандартное количество отображаемых цифр выбрано как СТАНДАРТНОЕ) | |
| Функция измерения гармоник | метод | Синхронизация ФАПЧ |
| Диапазон частот измерений | Основная частота 45～65Гц | |
| Гармоники для анализа | с 1 по 50 | |
| ширина окна | 1 цикл | |
| Тип окна | прямоугольник | |
| Анализ объема данных | 128 часов | |
| Анализируйте соотношения | 1 образец/16 петель | |
| Анализованный проект | Уровни гармоник: уровни гармоник для каждого напряжения, тока и мощности. Соответствующее содержание гармоник: содержание гармоник каждого напряжения, тока и мощности. Фазовый угол гармоник: Фазовый угол гармоник для каждого напряжения, тока и мощности.Для напряжения и тока вы можете выбрать фазовый угол основной волны или фазовый угол U1 в качестве эталона. Общее значение: общее значение напряжения, тока, мощности и коэффициента мощности многих 50-х гармоник. Суммарные гармонические искажения: напряжение/ток (THD-F или THD-R) | |
| Точность | Уровень гармоник: 1~20:±1,5% от показания.±1,5% мг; 21～30 число:±2,0% от показания.±1,5 мг; 31～50 число:±3,0% от показания.±1,5% мг Связанный контент о гармониках: из видео о гармониках±2dgt расчетное значение Фазовый угол гармоник: Если напряжение и ток каждой гармоники ≥ 5% диапазона, можно обеспечить точность от 1-й до 20-й.±5°; 20-50-е это±(0.3°×Xk+1°) k - количество раз Текущая погрешность относительно основной не указана | |
| Данные дисплея | список, гистограмма (линейная/логарифмическая), векторная | |
| Мощность измерения формы сигнала | Измерение элемента | Доступно для сигналов напряжения/тока одной и той же фазы. Выбор из всех форм сигналов напряжения и всех форм сигналов тока. |
| Изменить масштаб | Доступно от x1/3～x20 | |
| Данные дисплея | 1 сигнал | |
| Функция измерения колебаний напряжения | Измерение элемента | Провал напряжения, пик напряжения, мгновенное прерывание напряжения |
| Методы измерения | Обнаружение действующего напряжения на основе формы сигнала | |
| порог/гистерезис | Устанавливается в процентах от опорного напряжения. | |
| Точность | Та же точность, что и среднеквадратичное значение напряжения. | |
| Цикл мониторинга | Продолжительность времени выше порога | |
| Данные дисплея | Текущая дата (год, месяц, день), действующее значение напряжения, период мониторинга | |
| количество событий | 100 | |
| Отображать функцию | показывать | 5,7-дюймовый монохромный ЖК-дисплей STN с подсветкой (320 точек)×240 баллов) |
| подсветка | Дополнительное ВЫКЛ/ВКЛ и автоматическое выключение | |
| Контраст | Автоматическая настройка в соответствии с окружающей средой/можно установить 8 равных линий | |
| Отображать номера | Кроме электрика: 4 человека; электрик: 6 человек | |
| язык | японский, английский, немецкий, итальянский, французский, испанский, корейский и китайский | |
| Показать среднюю функцию | Скользящее среднее (среднее: доступны значения 2, 5,10 и 20) | |
| Показать зарезервировано | Зарезервировать/Отменить | |
| Функция сохранения/печати | Распечатать данные | Можно сохранять вручную и автоматически. |
| Медиа хранилище | Внутренняя память: 1 МБ или карта ПК. | |
| Распечатать | Специальный принтер (интерфейс RS-232) | |
| Сохранить/распечатать данные | Данные измерений, данные изменения напряжения, данные формы сигнала, данные экрана, данные настройки | |
| Формат сохранения | Данные измерений: формат CSV (двоичный формат при настройке коротких интервалов времени) Данные об изменении напряжения: текстовый формат Данные о форме сигнала: двоичный формат Данные экрана: формат BMP (растровое изображение). Установить данные: текстовый формат | |
| интервал сохранения/печати | Стандартный интервал: 1/2/5/10/15/30/секунда, 1/2/5/10/15/30/60/минута. Если интервал меньше 30 секунд, измеренные данные гармоник и формы сигналов невозможно вывести/распечатать. Короткий временной интервал: 0,1/0,2/0,5/с для каждой формы сигнала, можно вводить только мгновенные значения. | |
| Функция часов | Автоматический календарь, автоматическая установка високосного года, 24-часовой формат времени; точность в реальном времени:±20ppm (тип., 23℃) | |
