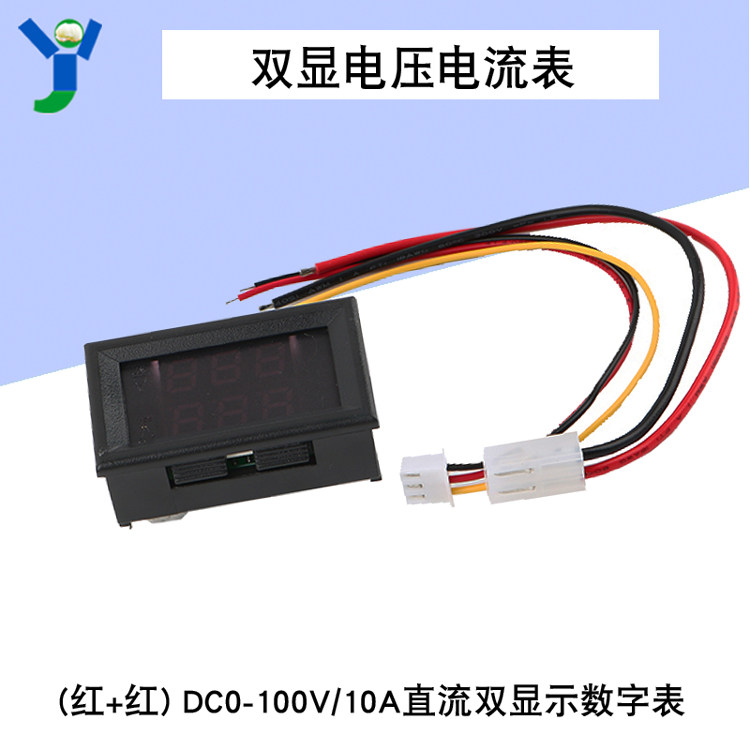

(Красный+красный) Светодиодный DC Dual Dishle Dight Digital Tcical Tocke Head 0,28 дюйма DC0-100V/10A
Цена: 328руб. (¥15.5)
Артикул: 644909760036
Доставка по Китаю (НЕ включена в цену):
85 руб. (¥4)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:玉佳电子企业店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥8.5180руб.
¥9.3197руб.
¥11233руб.
¥7600158 308руб.
Описание продукта:
Функция функции состоит в том, чтобы улучшить таблицу тока напряжения. Когда измерен ток измерения, источник питания получается из линии измерения. Благодарность, который не требует изоляции для отдельного источника питания, удобно использовать.
Я полагаю, что это уже самые маленькие часы тока напряжения на рынке.
Параметры продукта:
- Размер работы: 45 мм*26 мм (откройте форму непосредственно на панель)
- Размеры: 48 мм*29 мм*21 мм
- Напряжение источника питания: DC3.5-30V (отрицательная черная линия тонкой красной линии положительной и тонкой черной линии)
- Тяжелый Количество: 20 граммов/кусок
- Дисплей: двойной 3 -бит 0,28 -вдюйм -светодиодную цифровую трубку
- Показать цвет: красный+красный
- Скорость обновления: около 500 мс/время
- Точность измерения:±(1 %+2 слова)
- Диапазон напряжения: DC 0-100V (разрешение 0,1 В)
- Диапазон текущих счетчиков: DC 0-9,99A
ПРИМЕЧАНИЕ. Когда ток измерения превышает 6A в течение длительного времени, пожалуйста, непосредственно пригласите лидерство в розетку, чтобы избежать нестабильной линии, вызванной чрезмерным контактным импедансом

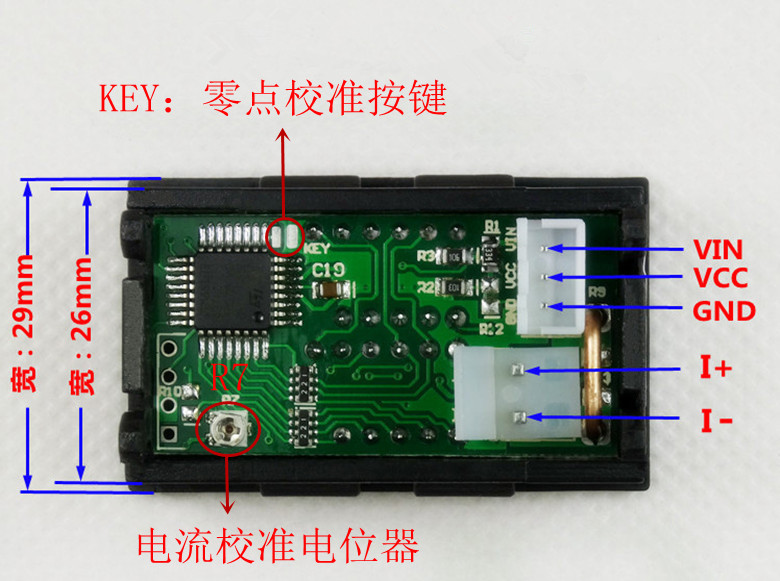

Описание функции провода платы:
Fine Red Line (VCC): введите источник питания питания (3,5-30 В)
Примечание. Если сигнал измерения ниже 30 В, а источник питания достаточно, его можно использовать в качестве источника питания питания непосредственно в качестве модуля (в сочетании с тонкими желтыми линиями и тонкими красными линиями)
Fine Black Line (GND): входной отрицательный электрод (3,5-30 В) питания питания и сигнал измерения
Fine Yellow Line (VIN): измерьте вход сигнала положительный электрод (0-100V)
Грубая красная линия (I+): входной положительный электрод тока (должен быть последовательно подключен в отрицательном электроде источника питания)
Грубая черная линия (i-): входной отрицательный электрод тока (должен быть последовательно подключен в электроде отрицательного электрода)
Подробная диаграмма проводки выглядит следующим образом:

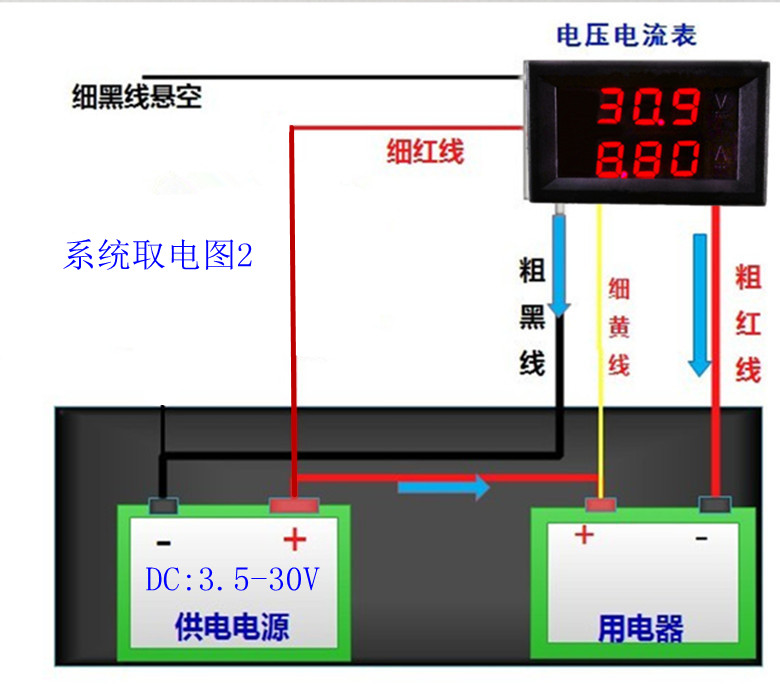

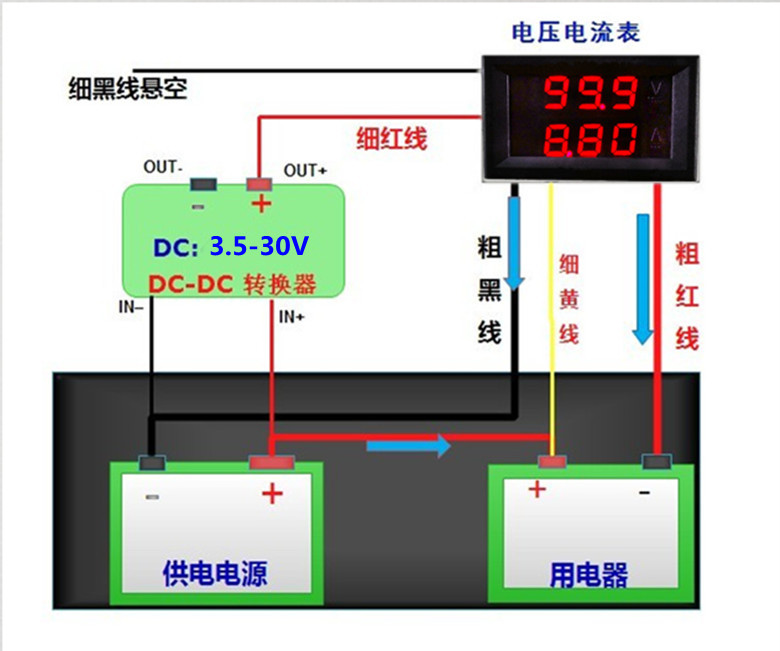

Текущий счетчик - это диаграмма питания питания питания питания

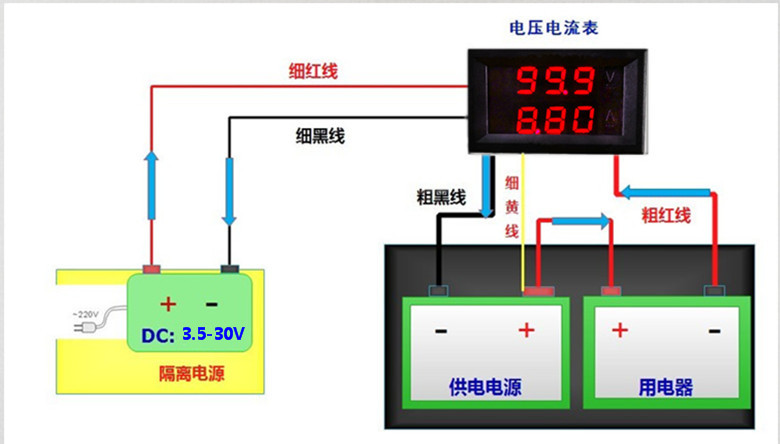

Ток -счетчик подключен к мощности в измерении
Калибровочное объяснение:
Феномен ошибки:
1. Из -за старения устройства/температура окружающей среды влияет на модуль, чтобы измерить небольшой ток, ошибка становится больше
Решение: Клавиша короткого циркулята включается, а затем питание -он. Модуль автоматически откалибрует нулевую точку. После завершения калибровки точка короткого замыкания отключена.
2. Из -за старения устройства/температура окружающей среды влияет на модуль, тщательная линия всего измерения модуля становится плохой
Решение: r7 с состоянием нагрузки (один -Half из расписания) Регулируйте R7 до тех пор, пока значение отображения текущего измерителя не соответствовало источнику калибровки более высокого уровня.
Реальная съемка:
