Цвет экрана Цифровой напряжение головка тока \ Dual -Directional \ емкость \ Kulun Meter \ Power \ Time \ Function Function
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 90V20A два
- Защитный, 90v, двойной ремешок
| Цвет: | 90V20A два, Защитный, 90v, двойной ремешок, Открытый нос |
Объясните адрес загрузки документа:https://pan.baidu.com/s/1ghxqh-4kbnncjrg8_9feuw
Заметки о покупке:
1,Модель 90V20A не требует внешнего шунта, встроенного резистория тока, максимального измерения тока 20А, нет функции защиты реле.,Есть выходной сигнал защиты.
Обновление экрана: вы можете вручную выключить экран (перемещение желтого курсора в OVP, нажимать и удерживать верхнюю клавишу, чтобы выключить экран). Ток меньше, чем определенное значение, и нажмите клавишу OK, чтобы включить экран.Сущность
2. Нужен ли удлинительный шнур?
Дисплей и измерительная плата по умолчанию по умолчанию с линейным соединением 12 см 6p. и измерительная плата может быть расширена.
3,Как установить емкость батареи, заполнить или очистить емкость батареи и очистить ток без нагрузкиПересечение
Сначала нажмите клавишу, чтобы переместить желтый свет в положение OAH. Интерфейс настройки параметров находится в положении LOP. чистый ноль.Функция тока Clear, текущее значение не без нагрузкинуль, нужно переместить желтый курсор на“OUT”НажиматьOKключ3Просто секунды, вы можете сбросить его несколько раз неоднократноСущность
Тестовые изображения (тестовые изображения используются в качестве примера модели 9020A):
1: Входное напряжение составляет 20,96 В, измерительное напряжение этого счетчика составляет 20,95 В, а измерительное ошибка напряжения этого счетчика чрезвычайно невелика.
2: Входное напряжение составляет 53,30 В, а измерительное напряжение головки измерителя составляет 53,29 В, что означает, что данные измерения также очень точны, когда головка измерителя измеряется при высоком напряжении.
3: Измерьте ток разгрузки 4А, во время выписки“OUT”Соответствующая стрелка треугольника автоматически указывает вправо, и точное значение, измеренное головкой тестирования, почти одинаково, что и значение прибора, что означает, что точное значение, измеренное метром, также очень точное. Вызвано падением напряжения, вызванным током, протекающим через проволоку.
Описание измерения:
один,Основная характеристика
1,Двунаправленное обнаружение тока,Для пользователей, которые обнаруживают зарядку и разрядку, они могут легко обнаружить двунаправленный ток без изменения направления проводки.
2. Функция питания от памяти, может запомнить номер AH до выключения питания после выключения питания, что удобно для наблюдения и измерения.
3. Время и AH CLEAR нулевая функция не повлияет на следующее измерение.
4. Ах может быть полностью заполнен, не влияя на измерение прямого разряда.
5. Напряжение, ток, зарядная емкость AH, WH, время и дисплей энергии В одно и то же время информация отображения является полной и ясной.
6. С помощью функционального ключа выключения выключения гибко включите или выключите вывод.
7, выполняют функции защиты, такие как перенапряжение, перегрузка, сверху, ограниченное время, перезарядка и другие функции защиты.
8. может быть откалиброван онлайн, чтобы облегчить клиентам исправлять ошибки во времени.
9. После того, как ток составляет менее 50 мА, ЖК -дисплей автоматически отключается через две минуты.
10. Долгосрочный плавающий заряд с небольшим током приведет к увеличению числа AH.
2. Технические индикаторы
В -третьих, описание панели
4. Инструкции по проводке
Эта голова часов делится на двухпроводной метод подключения и метод трехпроводного соединения. отдельно.
Когда разница между двухпроводной проводкой и трехпроводной проводкой?Когда будет принята трехпроводная система?
Ответ: Если напряжение измеренного источника питания превышает 10 В, оно может обеспечить питание, когда измерительная головка работает нормально, его можно питать с помощью двухпроводной системы. чем 10 В, он не может обеспечить достаточное напряжение для работы с измерителями. Полем
90V20A Инструкции по проводке, при подключении двунаправленной проводки 90V20A, строго следуйте проводке, как показано на рисунке
Поскольку, когда батарея разряжается, учитывая потерю батареи за счет питания самой головки счетчика, для записи этой части потерь, вы должны подключить ее в соответствии с методом проводки разряда, в противном случае невозможно определить Потеря источника питания самой измерительной головки до батареи.При зарядке аккумулятора источник питания головки измерителя обеспечивается источником питания, и нет необходимости рассматривать влияние источника питания самой головки счетчика на аккумулятор.
(1) 90V20AРукоятные инструкции по напряжению и проводке амбиметра

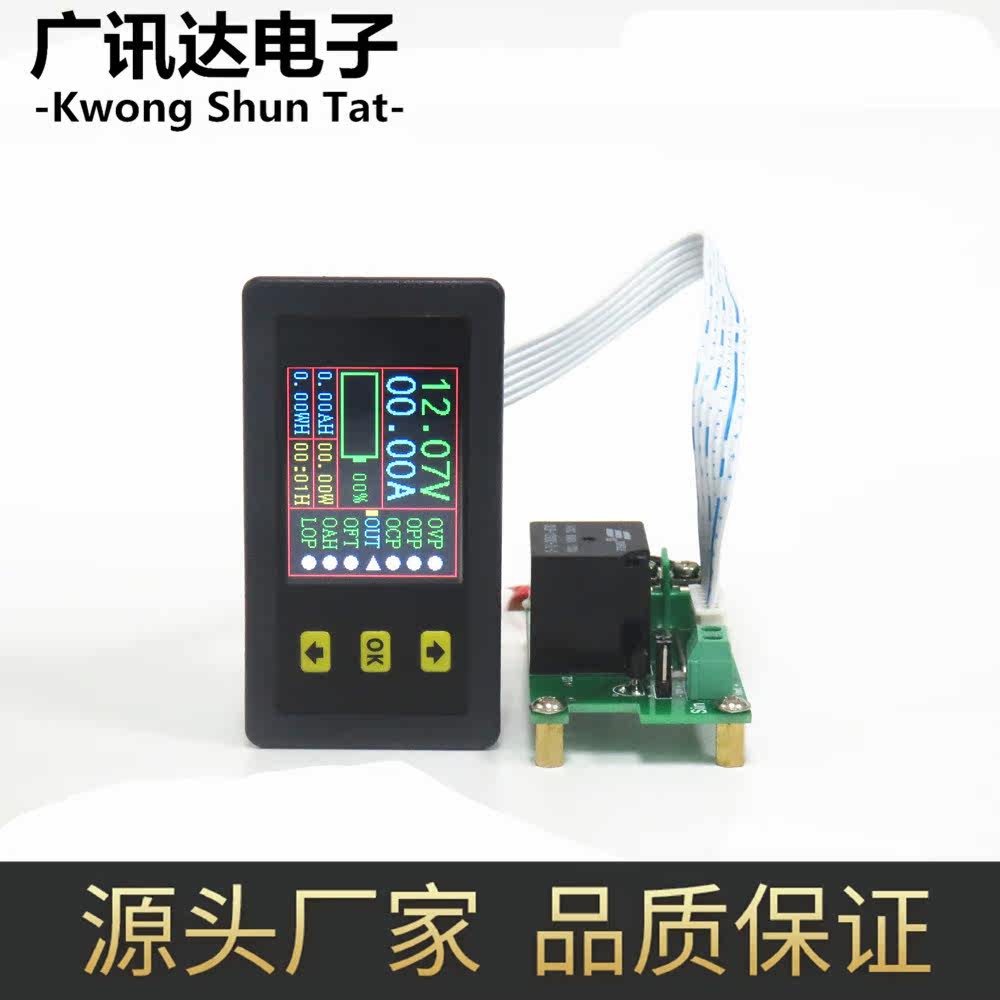

С основной картинки и следующих картинокЕсть 4 терминала за напряжением Sin9020 и амперметра.“OUT-”,“Vcc+”,“Vext+”,“IN-”,в“Vext+”Это положительный проволочный терминал внешнего источника питания, когда используется трехпроводная система.“Vcc+”Это положительный электрод входного источника питания, а также положительный электрод нагрузки.
1. Схематическая схема и описание двухпроводного метода соединения 90V20A прибора
Метод двухпроводного соединения:Положительный электрод источника питания и положительный электрод нагрузки подключены к общему терминалу “VCC+”, отрицательный электрод аккумулятора (источник питания) подключен к“OUT-”, отрицательный электрод нагрузки подключен к“IN-”обратите внимание на позитивные и отрицательные направления полюса при проводке, и будьте осторожны, чтобы не делать ошибок
2. Схематическая схема и описание трехпроводной проводки 9020A Инструмента
Трехвопроводный метод соединения:Откройте заднюю крышку прибора, откройте точку короткого замыкания с пайком железо и подключите положительный электрод внешней батареи (источник питания) к“Vext+”С другой стороны, отрицательный электрод внешнего источника питания подключен к“OUT-”Затем подключите положительный полюс нагрузки к“VCC+”, отрицательный электрод нагрузки подключен к“IN-”Сверху положительный электрод аккумулятора (источник питания)“VCC+”Отрицательный полюс подключен“OUT-”В верхней части обратите внимание на положительные и отрицательные направления полюса при подключении проводки, и будьте осторожны, чтобы не обратить их на меня отмену.
3. Схематическая схема и описание двухнаправленной функции защиты эстафеты 9020A
Функция реле не включается:Положительный электрод источника питания и положительный электрод нагрузки (зарядное устройство) подключены к общему терминалу“B+”, отрицательный электрод батареи подключен к“B-”, отрицательный полюс нагрузки (зарядное устройство) подключено к“Cb”, просто подключите крышку проводки короткого замыкания к 2W.CB - это нормальное закрытое состояние.Если напряжение обнаружения составляет менее 10 В, для подачи питания требуется независимый источник питания на 12 В.Шапка проводки прыгает до 3 Вт.
Метод активации функции реле:Требуется независимая головка источника питания 12 В постоянного тока. “B+”, отрицательный электрод батареи подключен к“B-”, отрицательный полюс нагрузки (зарядное устройство) подключено к“Ck”, просто подключите крышку проводки короткого замыкания к 3W.CK - это нормальное закрытое состояние.После включения питания переместите желтый курсор в меню экрана, нажмите клавишу OK в течение короткого времени, чтобы выключить схему CK, чтобы сформировать цепь, установите параметры для включения функции защиты, а затем цепь защиты отключения CK. может быть достигнут.
6. Настройки функции защиты
Если вы хотите включить определенную функцию расширения, переместите желтый курсор на соответствующий элемент, нажмите кнопку OK, чтобы повернуть индикаторный свет соответствующего элемента зеленого, включите защиту и выключите защиту.Прежде чем включить защиту, сначала необходимо установить параметры защиты.
Ключи увеличивают или уменьшают установленные параметры.После настройки параметров нажмите кнопку OK, чтобы вернуться к начальному интерфейсу.
Примечание. Если параметры не регулируются после входа на страницу корректировки, вам нужно нажать ее
, нажмите один раз
, нажмите клавишу OK, чтобы вернуться на начальную страницу.
7. Описание функции защиты и расширения
1,“OVP”Защита от перенапряжения.После того, как защита отключена, захотите восстановить выход, переместите желтый курсор на“OUT”, нажмите кнопку OK, чтобы снова включить выход.
2,“OPP”Это переоборудована. ПолемПосле того, как защита отключена, захотите восстановить выход, переместите желтый курсор на“OUT”, нажмите кнопку OK, чтобы снова включить выход.
3,“OCP”Это защита от перерыва. ПолемЕсли вы хотите восстановить выход после выключения защиты, сначала отключите опцию защиты и восстановите нормальный выход.
4,“OFT” Это тайм -аут защита. ПолемПосле того, как защита отключена, захотите восстановить выход, переместите желтый курсор на“OUT”, нажмите кнопку OK, чтобы снова включить выход.
5“OAH” Это Super емкость. зеленый до серого.Если вы хотите восстановить выход после выключения защиты, сначала отключите опцию защиты и восстановите нормальный выход.Процент отображения емкости сравнивается с фактическим измеренным значением и набором числа AH: Процент емкости = (фактическое число AH/SET NUCTION) * 100%.
6“lOP”ДаЗащита защита,Если установленоlOPценить,И это включеноlOPВарианты защиты,когдаНапряжение ниже, чемНастройкиНапряжение перехватачас, эта машина автоматически отрезает выход,в это времяВне светОт зеленогоПоворачивается к серому.После того, как защита отключена, захотите восстановить выход, переместите желтый курсор на“OUT”, нажмите OK, чтобы снова включить выводСущность
7Ах номер и четкая функция времени.Переместить желтый курсор в“LOP”, Затем нажмите снова
Ключ, когда желтый курсор исчезает, затем нажмите кнопку OK, и время очищено, и номер AH может быть очищен или заполнен.“OAH”Установить значение.
Текущая чистая функция, текущее значение не составляет 0 во время отсутствия нагрузки, и желтый курсор должен быть перенесен на“OUT”Нажмите кнопку OK в течение 3 секунд.
8,“OUT”Функция стрелки.когда“OUT”Следующая стрелка зеленая и указывает налево, когда ток течет в штате, ах со временем увеличится.“OUT”Когда стрелка позади красная и указывает вправо, ток вытекает из состояния AH с течением времени.
