Векторный анализатор цепей NanoVNA-V2 F 10k-3G 4,3 дюйма КВ УКВ УВЧ (готов на складе)

Цена: 11 451руб.    (¥545)
Артикул: 627291449423
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子之家88
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1503 170руб.
¥10212руб.
¥1803 804руб.
¥1994 205руб.
  • Информация о товаре
  • Фотографии

Портативная векторная сеть Nanovna-V2На основе дизайна OWOCOMM S-A-A-2, обновление производительностиНовое поколение продуктов, разработанных до 50 кГц-3000 МГц, с большим динамическим диапазоном, достигнутым 80 дБ, который может использоваться для отладки частоты ультрафиолетового сегмента с двумя шлюзой. Измерение более точное.Более практичный, простой и гибкий и быстрый интерфейс.Производительность такого типа серии Nanovna на рынке на рынке.

Вы можете проверить станцию ​​антенны Импеданс  Вы также можете проверить вставку фильтра  изоляция  волна  Вы также можете проверить ослабление кабеля&Nbsp; коэффициент сокращения  Фаза  Вы также можете проверить усиление усилителя антенны  также выполняют функции измерения частоты Вы также можете измерить длину кабеляФункция является мощной. Самое главное -отлаживать ультрафиолетовый двойной инструмент. Настоятельно рекомендуется убить любую другую версию Nanovna на рынке.настоятельно рекомендуется!ПересечениеПересечение

Многие люди спрашивают, в чем разница между этим Xiaoya.com других моделей. Я организую его для всех: OGA.com, который имеет одинаковый диапазон частот:

1. Различный размер экрана и разное разрешение экрана. Угол просмотра экрана отличается. Это полный экран IPS. этот makota.com - лучший)

2. Время ожидания также отличается. Другое время в режиме ожидания составляет около 2 часов. Этот режим ожидания составляет около 7 часов.

3. Дисплей дисплея отличается. Эта модель может отображать 4 точки маркировки одновременно и следовать значению резидентов и значению вставки, а также изменениям в реальном отслеживании времени. Эта функция направлена ​​на двойную девизу, что очень практично.Другие могут отображать только одну отметку. Если более 2 или более, параметры отображения не завершены. Если вы хотите увидеть подробные параметры точки марки, вы должны отключить другую оценку, а значение вставки невыносимо для эффективности.Кроме того, позиция отображения этой отметки на экране также может быть перемещена вверх и вниз на экране, чтобы избежать кривой крышки. Другие не имеют этой функции.И левая сторона этой модели отображается на волновой оси, ослабленной оси справа, кривая наблюдения ясна с первого взгляда, и нет такой особенности.

4. Удобство работы отличается. Эта модель почти полностью тронута, а операция проста и практична.

5. Яркость экрана может быть отрегулирована, а другие модели не имеют этой функции.

6. Другое до 1,5 ГГц динамика S21 может достигать 70 дБ ниже 270 МГц, и те, кто превышает 270 МГц, не нужно увидеть.Динамика S21 этой модели может быть почти на 80 дБ ниже 500 МГц, и в основном может отладить двойной инструмент U -Section.


Производительность продукта:
1. Диапазон частот измерения: 50 кГц-3000 МГц;

2. РЧ -выходная мощность: -9DBM (внутренняя ошибка 1 ГГц: положительная и отрицательная 1 дБ);

3. Точность частоты:< 0.5ppm

4.Динамический диапазон S21: 70 дБ (1,5 ГГц), 60 дБ (3 ГГц)

5.S111 Динамический диапазон: 50 дБ (1,5 ГГц), 40 дБ (3 ГГц)

&nbsp;

6.2 Потраты на возвращаемые убытки: 20 дБ тип (1,5 ГГц),13 дБ мин (3 ГГц)

7.USB-интерфейс: USB Type-C Режим связи: CDC (последовательный)

8.Количество точек калибровки: 101 балл

9.Количество точек сканирования: 101точка

10.Показать отслеживание: 4 следа

11. Теги: 4 балла (маркировка маркировки можно перемещать вверх и вниз на экране)

12. Настройка Сохранения: 5 (5 можно вызвать непосредственно, когда в следующий раз используется после хранения, нет необходимости калибровать из недавно калиброванного, в следующий раз, когда он включен, чтобы автоматически вызовать сохраненный параметр перед последним отключением))))))

13.Время сканирования: около 1,9 с/один раз (50 кГц ~ 3000 МГц Полночастотная полоса)

14.Параметры Setable S, житель напряжения Bobby SWRСмит круглый картаФазовая диаграмма, групповой дефолт,&hellip;&hellip ;;

15.4,3 дюйма ЖК -экрана IPS,IPS TFT (800x480)Угол зрения близок к 180&Deg;, не повредит вам в течение долгого времени;

16.Используйте корпус алюминиевого сплава, чтобы эффективно защищать электромагнитные помехи,Сделайте S21 динамический диапазон 80 дБ в 1 ГГц

17.Компактная конструкция, размер тела 125 мм*75 мм*20 мм, маленький и портативный;

18.Радиочастотный интерфейс - SMA, который удобен для подключения различных типов компонентов;

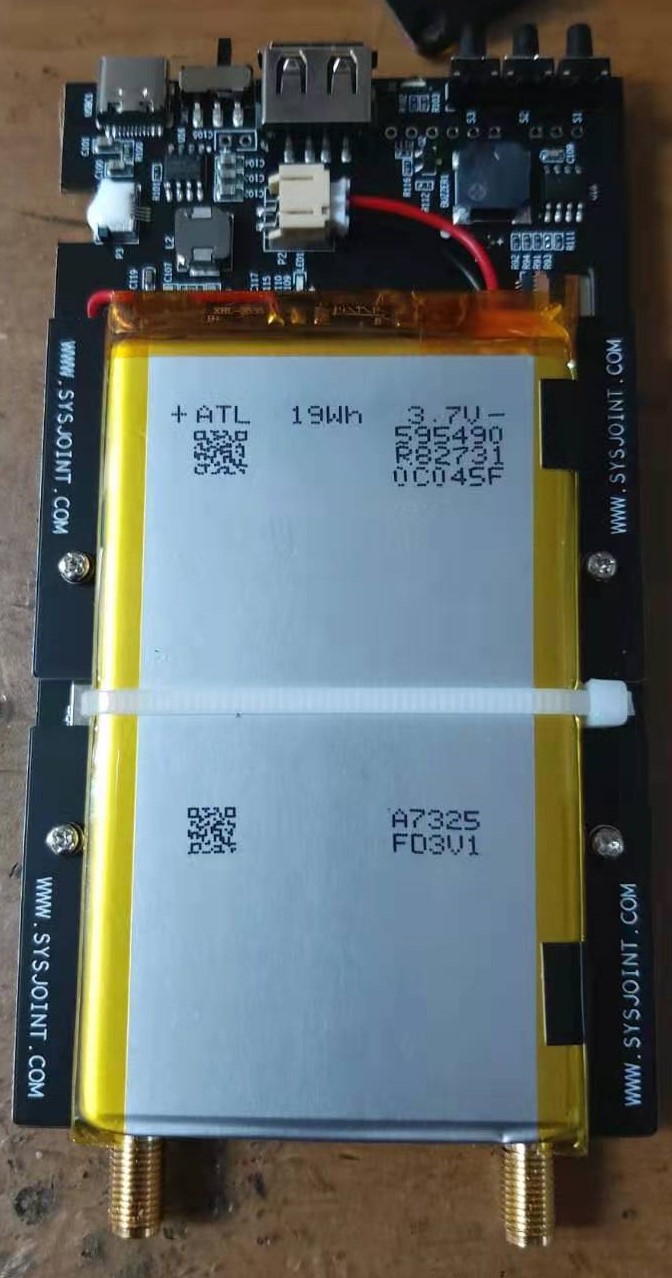

19. Использовать5000 мАч с большой литиевой батареей, с срок службы батареи 7 часов;

20.Полная конструкция сенсорного экрана, поддержка 3 боковых кнопок одновременно, гибкая и удобная работа;

21.Поддержка переключения китайского и английского меню;

22.Поддержка регламента яркости экрана;

23.Обновите прошивку через виртуальный U -диск, без программиста, для обновления прошивки требуется только один USB -кабель;

22. Распространение выходного интерфейса мощности USB, выход 5 В/1А (может использоваться в качестве банка питания);

24.Используйте большую текущую зарядку 2A, время зарядки короче;

25.Поддержите верхнюю машину, вы можете использовать компьютер в качестве интерфейса операции дисплея;

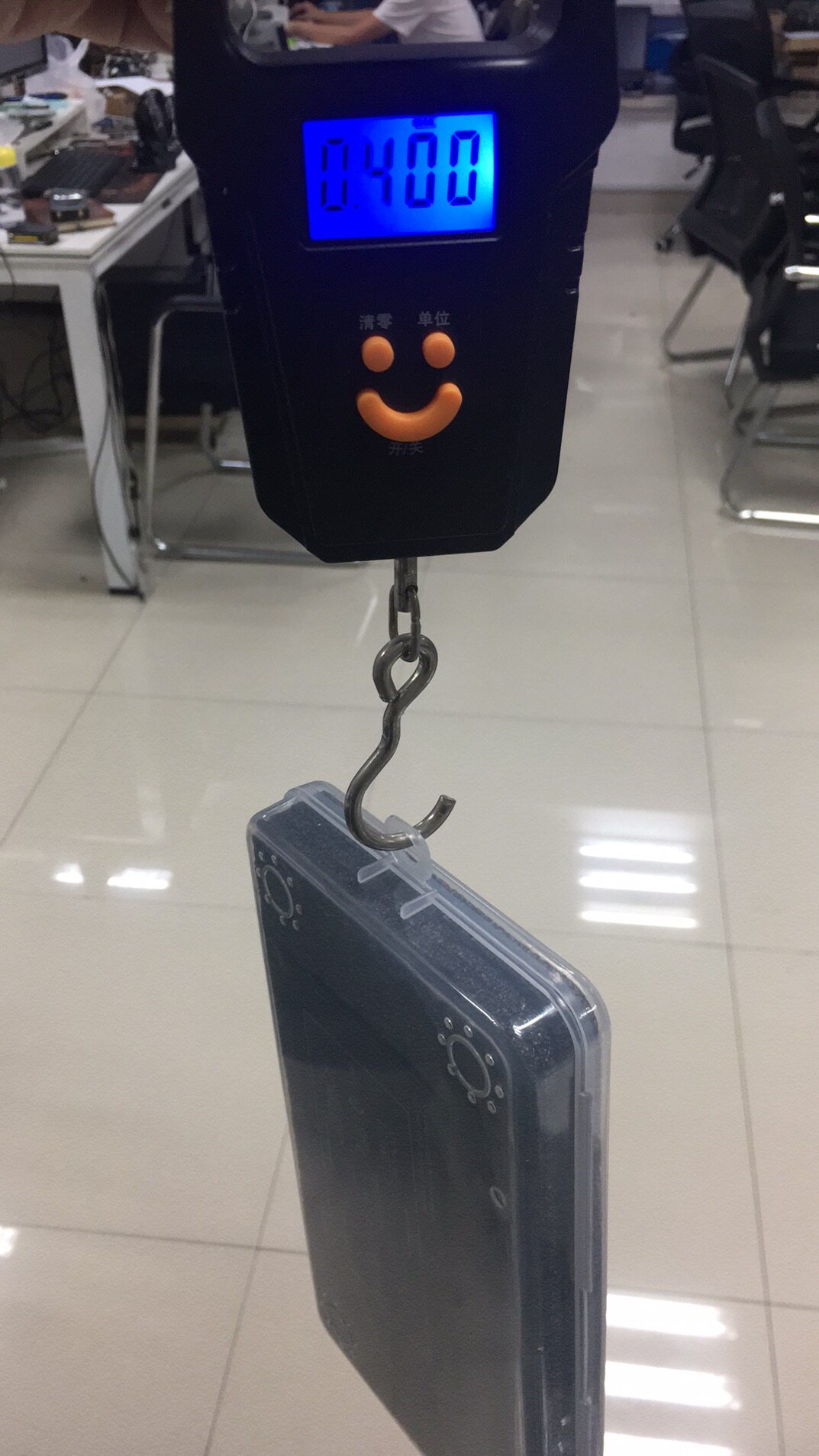

26. Принесите пластиковую упаковочную коробку Вес: 400 грамм

&nbsp;

Стандартный

● Хост X1

● SMA-JJ RG405 Линия соединения 20 см x2 (Nanovna-V2-это стандартный интерфейс SMA Mother-голова, внешняя улитка внутренняя дыра,)

● 1 набор калибровочных частей (50&Omega; стандартная нагрузка X1, открытые дороги x1, короткие школы x1,использоватьПривязан к школьной квази, инструмент может получить хорошие данные результатов измерения после калибровки. Если условия измерения изменяются, если вы добавите линию вращения и изменяете диапазон частот, вам необходимо повторно калибровать и сохранить параметры в 0- 4. Все параметры могут пройти через проход. Все параметры могут пройти.&ldquo; обратный вызов&Rdquo; передача функции, если требования не очень строгие, вы можете калибровать полную частоту.)

●SMA-F Double-Hive X1(То есть сиденье мать SMA Shuangtong)

●Внешнее отверстие для локтя SMA Внешнее отверстие для внутренней нити внутренней иглы x1

●Кабель данных типа C x1

●Touch Pen x1

●В то же время существует пакет упаковочных коробок, с жемчужным хлопковым защитным инструментами и деталями.

●Поддержка 7 дней без причины, бесплатная гарантия на 1 год

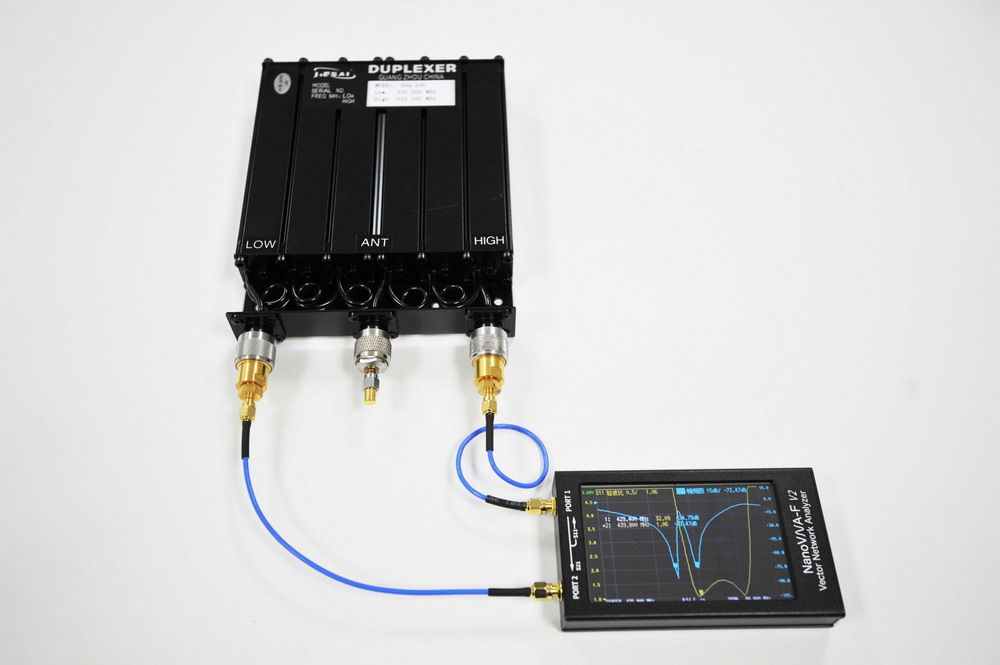

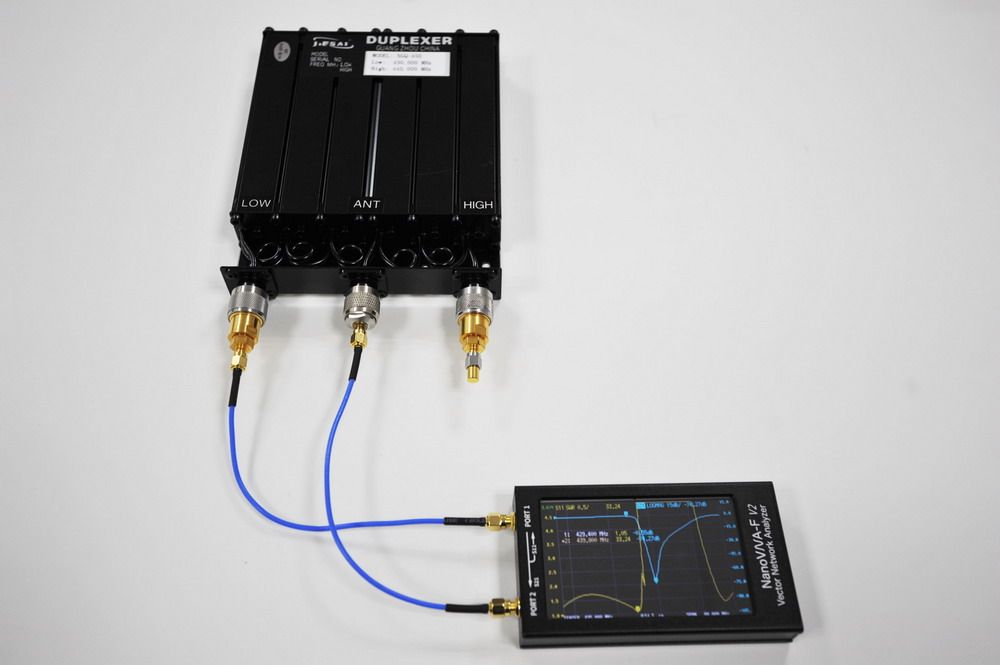

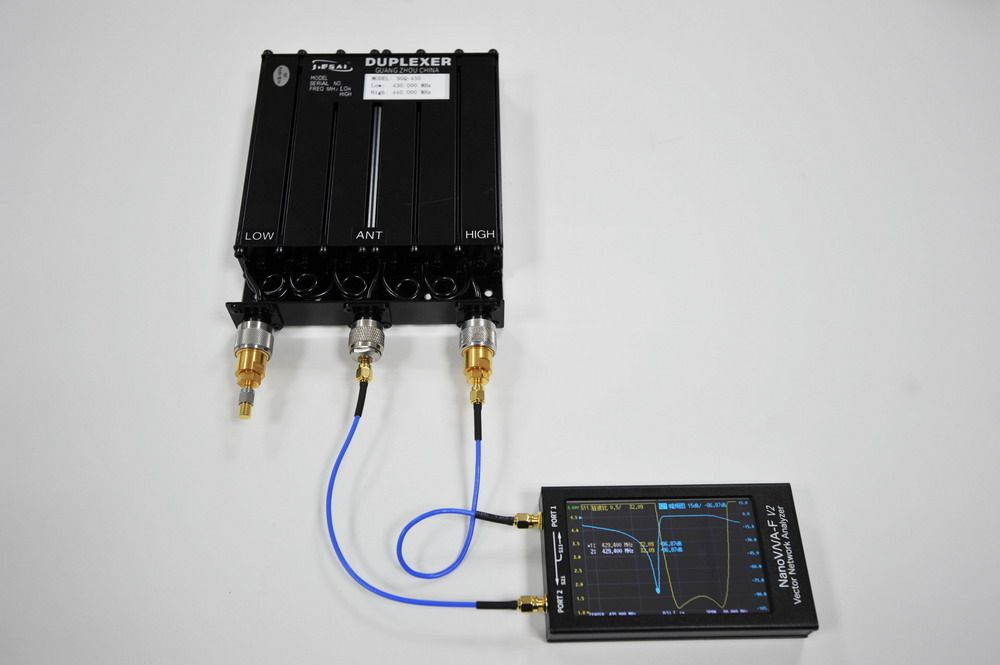

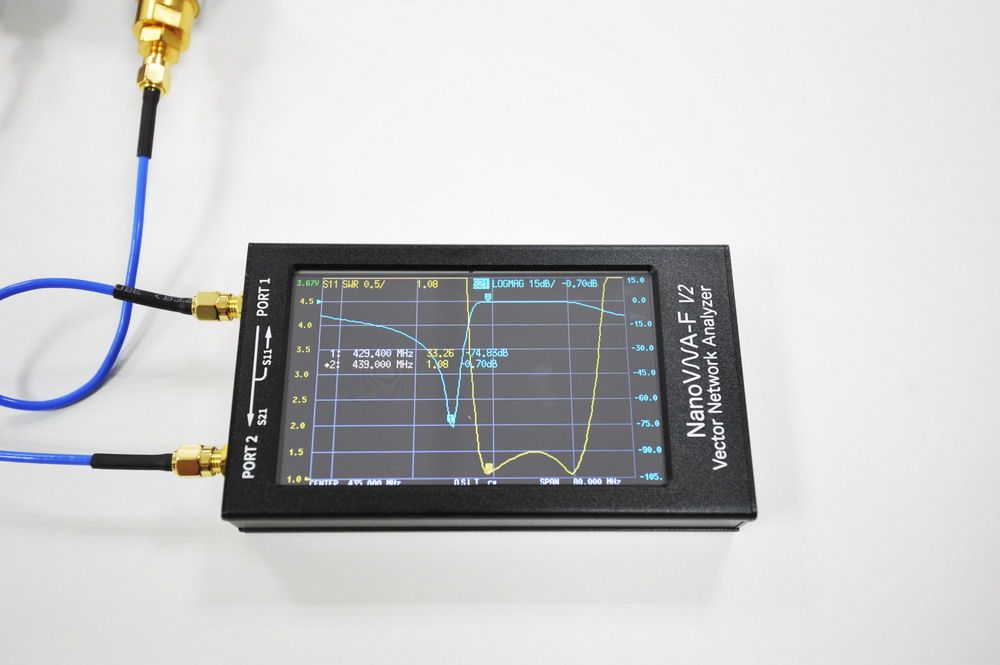

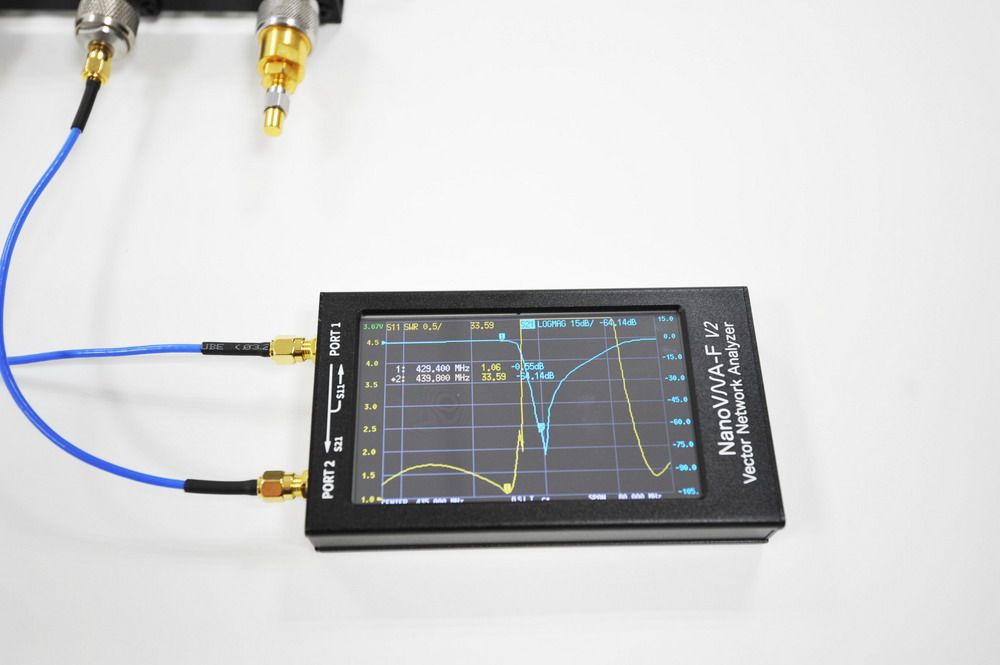

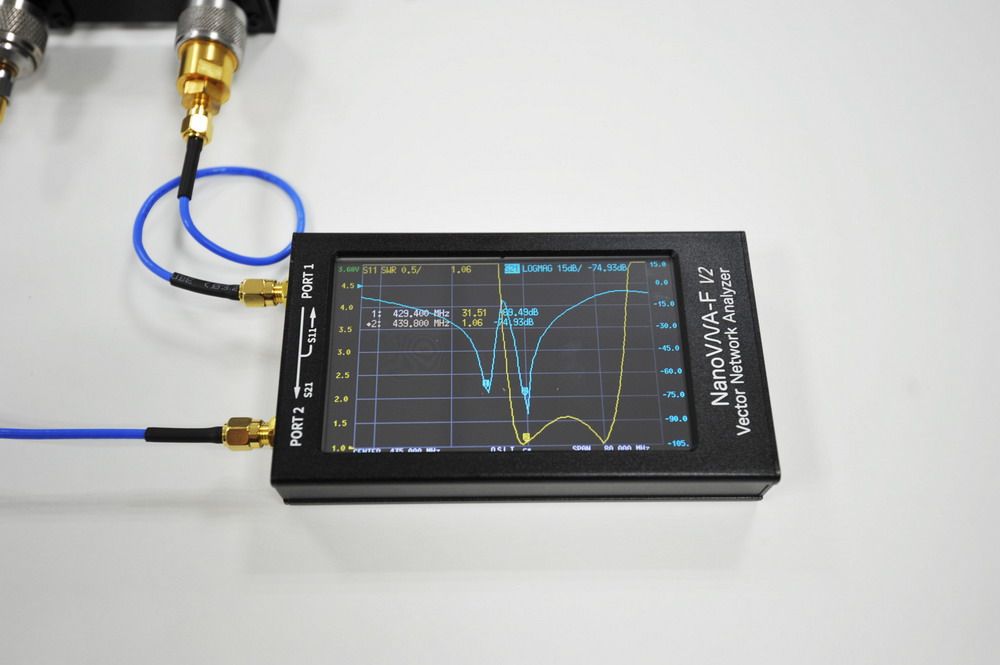

Используйте этот анализатор векторной сети, чтобы проверить изображение двух инструмента 400 МГц следующим образом:

Контактный номер: 18954185369

Используйте этот метод работы векторного сети 4,3 дюйма 50 кГц-3 ГГц наносна-V2:Https: // woohoo .i warmelon .com/6878252584998535691/

Используйте это 4,3-дюймовую версию 50 кГц-3 ГГц Nanovna-V2 теста анализатора сети двойной инструмент:Https: // woohoo.

Использовать этот анализатор векторного сети может использоваться в качестве простого спектра и частотного измерителя. Учебное пособие следующее:Https: // woohoo.
