YZ-2011PAL/NTSC 100-канальный телевизионный генератор TV (произведенный Янчжоу Стоунгом Инструментальной Фабрики)
Цена: 41 442руб. (¥1980)
Артикул: 624320351861
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:yzstyb
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Заявление: В связи с оперативными корректировками 8 июля 2020 года первоначальная фабрика электронных приборов Yizheng Peiming была переведена на нашу фабрику, фабрику Puxi Sitong Instrument Factory в зоне развития Янчжоу, для производства, эксплуатации и послепродажного обслуживания.Если вам необходимо техническое обслуживание продукции, пожалуйста, свяжитесь напрямую с нашей фабрикой.Наша фабрика продолжит поддерживать 36-летнего—Практическая, доступная и реальная философия бизнеса обеспечивает дилерам и пользователям удовлетворительные продукты и услуги.Бизнес-консультация: 13852538156·Техническая консультация: 15252539010
I. Обзор
YZ-2011AМультистандартный генератор телевизионных сигналов представляет собой комбинацию высокоскоростных логических устройств, видеоустройств профессионального уровня и технологии обработки сигналов.Что касается соответствующих международных и национальных телевизионных стандартов, оно имеет очень высокую и точную точность синхронизации и стандартные форматы сигналов.Панель принимает ЖК-дисплейОтображение различных параметров напрямую. Таким образом, для исследований и разработок, тестирования, отладки и обслуживания это очень точный и простой в использовании продукт, который может заменить аналогичные зарубежные инструменты, а цена низкая!Поскольку конструкция учитывает простоту и удобство пользователей, внутри схемы выполняются различные процессы, поэтому операция составляет 5Его можно очень хорошо использовать с помощью всего одной кнопки. Нет необходимости, чтобы действия пользователя были слишком сложными, как в случае с некоторыми инструментами.
Применимый к:
1: Используется для исследований и разработок телевизоров или связанных с ними компаний.
2: Используется на заводах телевизионной промышленности, а также для отладки и тестирования вспомогательных компонентов для производства телевизоров.
3: Используется для технического обслуживания на стандартизированных станциях технического обслуживания производителя.
4: Подходит для ЭЛТ, LCD, PDPЦветовое телевидение
5: Подходит для общего ремонта телевизоров.
2. Основные технические индикаторы
1, Объем: 280 (длинный) х 230(Ширина) х 90 (Высокий) мм
2, Источник питания: 220 В переменного тока± 10%
3, Энергопотребление:<8 Вт
4, Вес: около 1,6 кг
5, Видеосигнал: PALСтандартный тестовый сигнал
Частота линии 15625± 2Hz
Синхронизация строк 4.7μs± 0.1μs
Частота поля 50 ГцЧерновое сканирование
Период 20 мс
Цветная вспышка 4,433619 МГц
NTSCСтандартный тестовый сигнал
Частота линии 15734± 2Hz
Синхронизация строк 4.7μs± 0.1μs
Полевая частота 60 ГцЧерновое сканирование
Период 16,68 мс
Цветная вспышка 3,579545 МГц
6, Сигнал несущей частоты звука:
6.5MHzПрименимо к китайскому DKсистема
6.0MHzПрименимо к Великобритании, Гонконгусистема
5.5MHzПрименимо к Федеральной Германии, Нидерландам, Италии BGсистема
(Цифровой дисплей опционально); 400 Гци 1000 ГцМодуляция переключается клавишами
7, Радиочастотный сигнал: RFВыходная амплитуда превышает 82 дБ/μv
RFРегулировка системы 82 %
Video S/N(%100Уровень белого) Мин. 53 дБ
8, Тестовая таблица видеосигнала: 16Базовое изображение, которое охватывает самые основные элементы ТВ-тестирования и может использоваться для ЭЛТ., LCD, PDPТестирование и настройка телевизора
①Тестовое декодирование и восстановление цвета.
②Проверьте различные искажения по краям и в центре.
③Тестовый фокус
④Проверка геометрических искажений
⑤Проверьте четкость кинескопа.
⑥Проверьте степень сходимости
⑦Проверка яркости и баланса
⑧Проверка контрастности и резкости
⑨Тестовый ЖК-дисплейПлохие моменты и точки смерти
⑩Тестовая частотная характеристика и т. д.
9,Тип тестового сигнала:
A:Цветная полоса
B:красный
C:зеленый
D:синий
E:белый
F:черный
G:пять белых фигур
H:Перекрестие в центре на черном фоне
J:Трихроматический
K:шахматная доска
L:Черное центральное перекрестие на белом фоне
M:Половинная цветная полоса (верхняя цветная полоса, нижняя белая)
N:Белые блоки с четырех сторон +пересечение центральной линии
O:Цифровой Линато
P:шесть кругов +Квадрат
Q:квадрат +точка
10, РЧ модуляция:
① Pal-DФормат (аудио модуляция 6,5 MC 6,0 MC 5,5 MC 4,5 MCДополнительно) ТВ-модулятор
②100каналы (включая дополнения)
③ LCDОтображение номера канала (CXX), телеканал (DSXX), дополнение (ZXX) и звуковая частота (ЗВУК) четыре параметраПример: C1Указывает количество каналов; ДС1Указывает телевизор 1Канал (частота показывает 49,75МГц); Z1Указывает дополнительную добавку 1Канал
④ LCDПоказано с 1——100частота канала
⑤ ЗвукНесущая звука дисплея 6,5 МГц6,0 МГц 5,5 МГц 4,5 МГц, выберите любой из вышеперечисленных, нажав кнопку
⑥Выбор канала, от 1До 100Управляется клавишами «плюс» и «минус».
3. Панель и использование

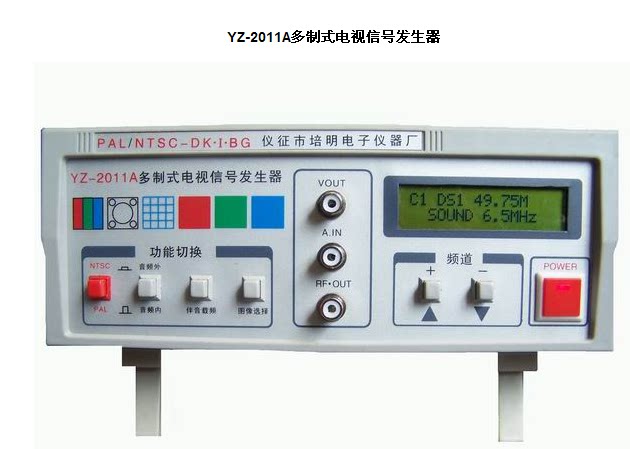

1, панель
①lcdДисплей: СШоу канал, ДССерийный номер, ZСерийный номер, частота канала, ЗВУКНесущая частота звука
②Кнопки видеографики:Ключевой цикл 16графика
③Кнопка выбора канала:“+”ключ“-”Ключи увеличиваются на 1.С 1Канал (по умолчанию 1 при включении)Канал)
④Кнопка выбора аудионосителя:По умолчанию при включении используется частота 6,5 МГц., нажмите четыре раза для цикла.
⑤ВЫХ.Для вывода видео; RF ВЫХОДдля радиочастотного выхода
Четыре,делатьиспользовать
1: Перед использованием подключите 220 В переменного тока.источник питания,
2:Настройте телевизор на каналы, которые необходимо протестировать.
3: Подключите РФВыход на RF телевизораВходной конец,
4: Включите питание инструмента.
5: Появляется изображение.
6: По умолчанию A при запускеПервое изображение представляет собой цветную полосу.
BПервый канал — CH 1.Канал
CЗвуковая несущая 6,5 МГц.
Пользователи могут выполнить тест, регулируя частотные точки видеоизображения и радиочастоты, а также звуковую частоту в соответствии со своими потребностями в тестировании.
5. Приложение
1: Один шнур питания
2: Один видеокабель, один радиочастотный соединительный кабель.
3: Копия инструкции по эксплуатации.
