  • Информация о товаре
  • Фотографии

Это импортируемый продукт, включающий изменения в обменном курсе, пожалуйста, свяжитесь с обслуживанием клиентов, чтобы подробно измениться.

Бренд: немецкий фемто

Модель: HSA-Y-1-60

HSAСерия высокоскоростных GHZусилитель

Полоса пропускания до 2 ГГц

Усиление до 60 дБ (50 000 В/А)

Входной шум 330 пВт/√Гц (6,6 пВт/√Гц)

Интегрированное смещение-T

Два идентичных сигнальных выхода (HSA-Y)

Прямой выход монитора (HSA-Y)



GHZСкоростной сверхмалошумящий усилитель с высоким коэффициентом усиления

Серия высокоскоростных усилителей HSA предлагает хорошо скоординированное сочетание высокого усиления, полосы пропускания до 2 ГГц и низкого шума, что делает их идеальными для проведения измерений с временным разрешением с помощью чрезвычайно быстрых фотодетекторов. Компактная конструкция корпуса с резьбой M4 и отверстиями 8–32 позволяет легко интегрировать его во все системы оптических столов.



Интегрированный БИАС-Т

   Для многих целей, таких как спектроскопия с ограничением дробового шума, гетеродинные измерения и т. д., этот детектор подвергается воздействию довольно высокой непрерывной мощности. Затем детектор генерирует высокий уровень постоянного тока. Этот постоянный ток должен иметь путь к земле. Достигните высокой мощности в непрерывном режиме и наилучшего соотношения сигнал/шум с помощью 50ΩЛучшим решением для согласования является так называемое смещение-Т. Мы интегрировали серию высокоскоростных усилителей HSA со смещением-T. Для получения дополнительной информации см. наши рекомендации по применению: Путь постоянного тока (смещение-T) для быстрых фотодетекторов. (ANE03.pdf)

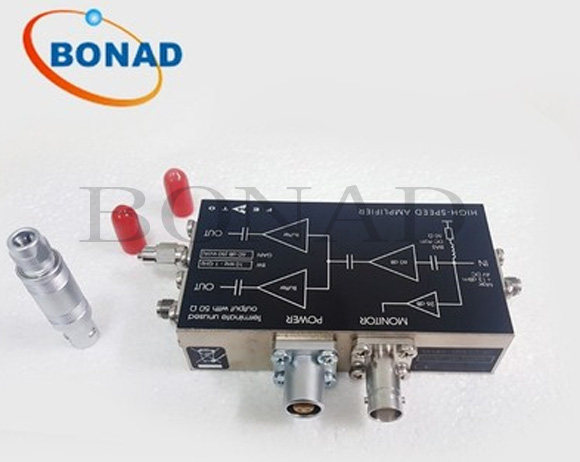

HSA-X

HSA-X состоит из компактного корпуса со встроенными разъемами входного сигнала и выхода Bibia-T, SMA и возможностью выбора фиксированного усиления от 20 до 40 дБ.



HSA-Y

В дополнение к функциональности HSA-X, HSA-X оснащен калиброванными мониторами постоянного тока и детекторами для мониторинга или измерения низкочастотного фонового сигнала. HSA-Y имеет два идентичных сигнальных выхода для активации или управления без необходимости использования дополнительных распределителей сигналов. Значение усиления HSA-Y можно выбрать как 20, 40 или 60 дБ.



приложение

Сверхбыстрые предусилители (микроканальные пластины, фотоумножители, лавинные фотодиоды и PIN-фотодиоды)

Осциллографы и регистраторы предпереходных процессов

Импульсные и мгновенные измерения с временным разрешением

50ΩУсилитель сигнала высокоскоростной системы



Model

HSA-Y-1-40

HSA-Y-1-60

HSA-Y-2-20

HSA-Y-2-40

Lower Cut-Off-Frequency

10 kHz

10 kHz

10 kHz

10 kHz

Upper Cut-Off-Frequency

1.1GHz

1.1GHz

2 GHz

2GHz

Rise-/Fall-Time

320 ps

320 ps

180 ps

180 ps

Gain

40 dB (x 100)

60 dB (x 1,000)

20 dB (x 10)

40 dB (x 100)

Transimpedance

5,000 V/A

50,000 V/A

5,000V/A

5,000 V/A

Input

50Ω, SMA

50Ω, SMA

50Ω, SMA

50Ω, SMA

Input Noise [/√Hz]

330 pV (6.6 pA)

330 pV (6.6 pA)

680 pV (13.6 pA)

650 pV (13 pA)

Input VSWR

1 : 1.45

1 : 1.4

1 : 1.15

1 : 1.2

Output

Two identical signal outputs, 50Ω, SMA

Maximum Output Voltage
@ 50Ω

2.0 VPP

2.3 VPP

2.5 VPP

1.7 VPP

Output VSWR

1 : 1.6

1 : 1.4

1 : 2.5

1 : 1.8

DC-Monitor Output

Усиление: 26 дБ (x 20), Трансимпеданс*: 1 кВ/А, Диапазон выходного напряжения:±10 V (RLoad > 10 kΩ), bandwidth: DC - 100 kHz

Power supply

±15 V
+200 /−10 mA

±15 V
+180 /−10 mA

±15 V
+160 /−10 mA

±15 V
+185 /−10 mA

Case

92 x 51 x 22 мм (Д x Ш x В), вес 180 г (0,41 фунта)



Сопротивление = усиление×50Ω(Входное сопротивление)

Входной шумовой ток = входное шумовое напряжение÷50Ω(Входное сопротивление)

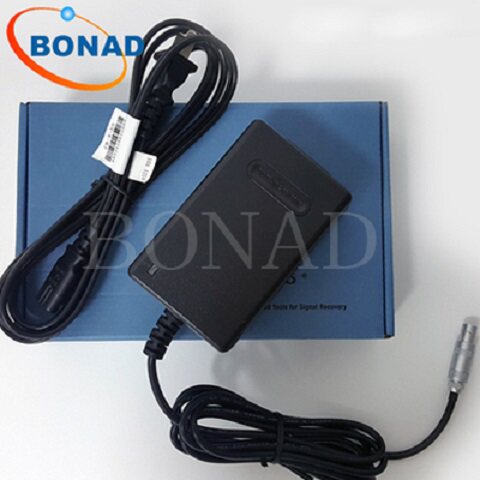

Встроенный тракт постоянного тока для использования с фотодетекторами. Монтажная резьба 8-32 и М4. через 3-контактный LEMO®доступ к розетке. Устройство оснащено соответствующими разъемами. PS-15 можно использовать с блоком питания.

............
