Проверка защиты реле.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Трехфазный цвет цветового экрана (одно -кладовая машина), Трехфазный рабочий контроль (уровень 0,2 уровня 35 кВ ниже), Шестифазное управление работой (менее 110 кВ уровня 0,2) |

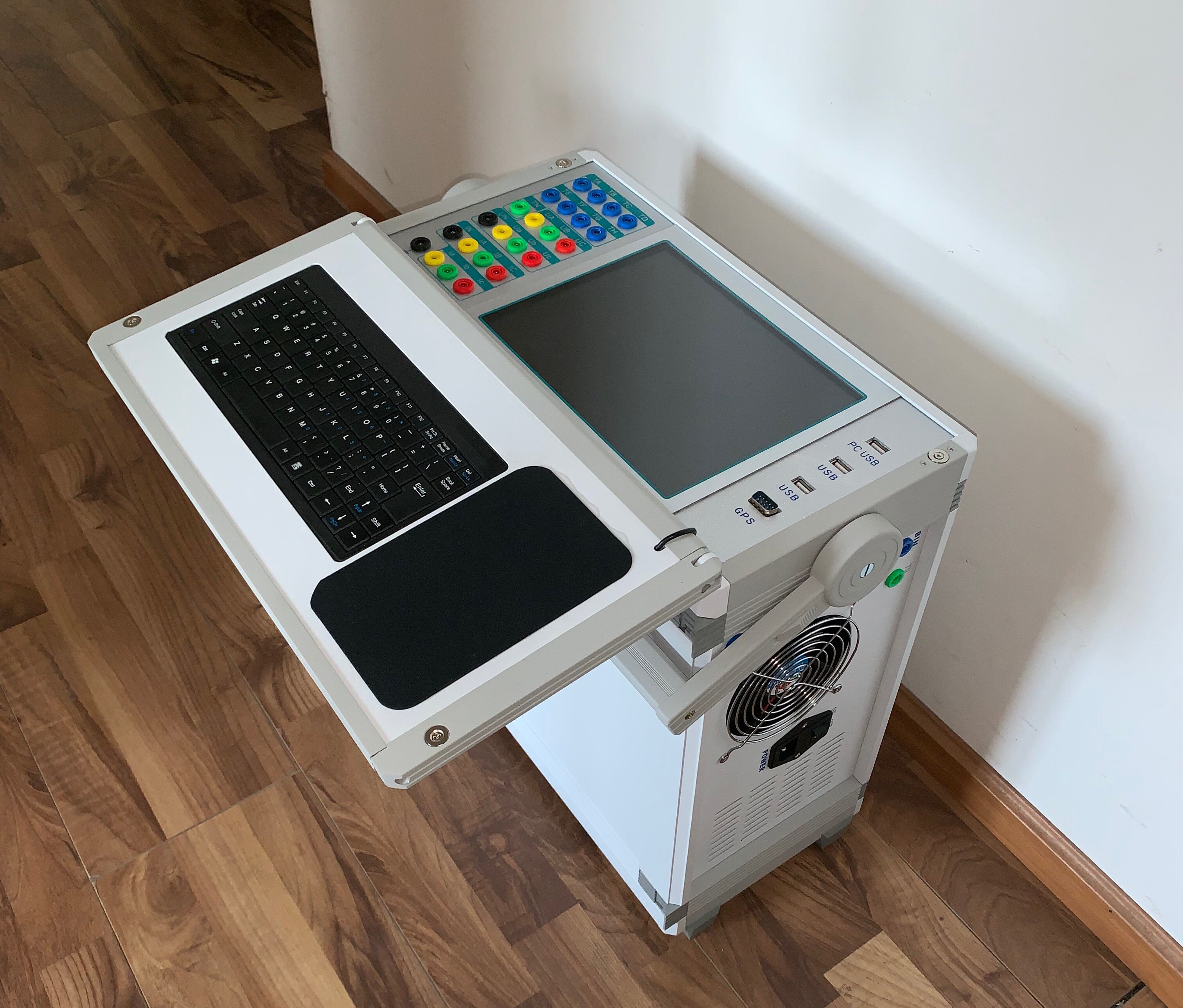

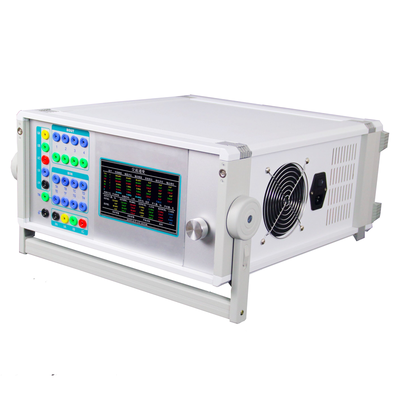

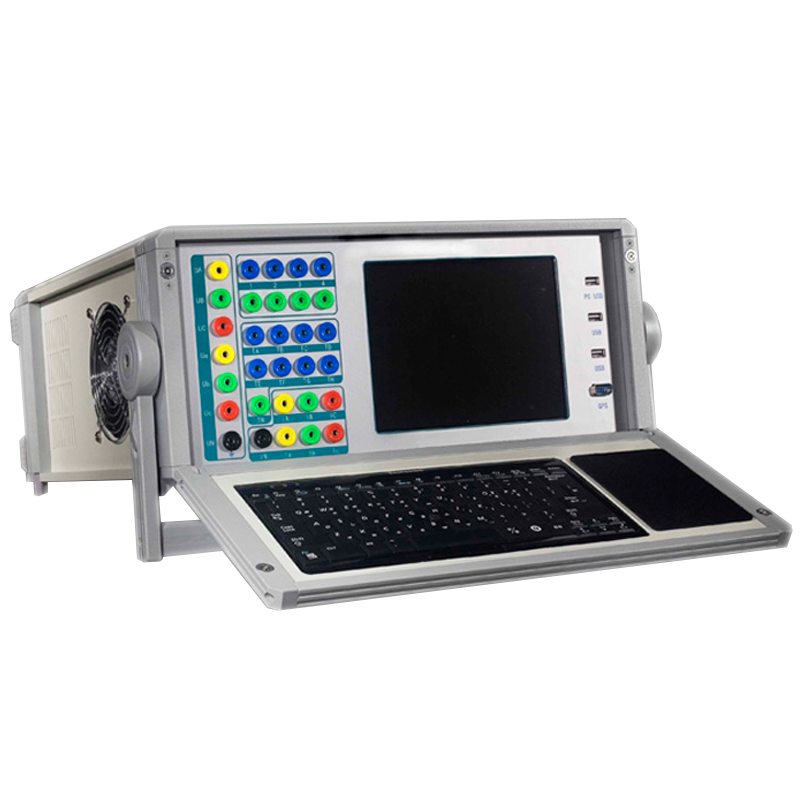

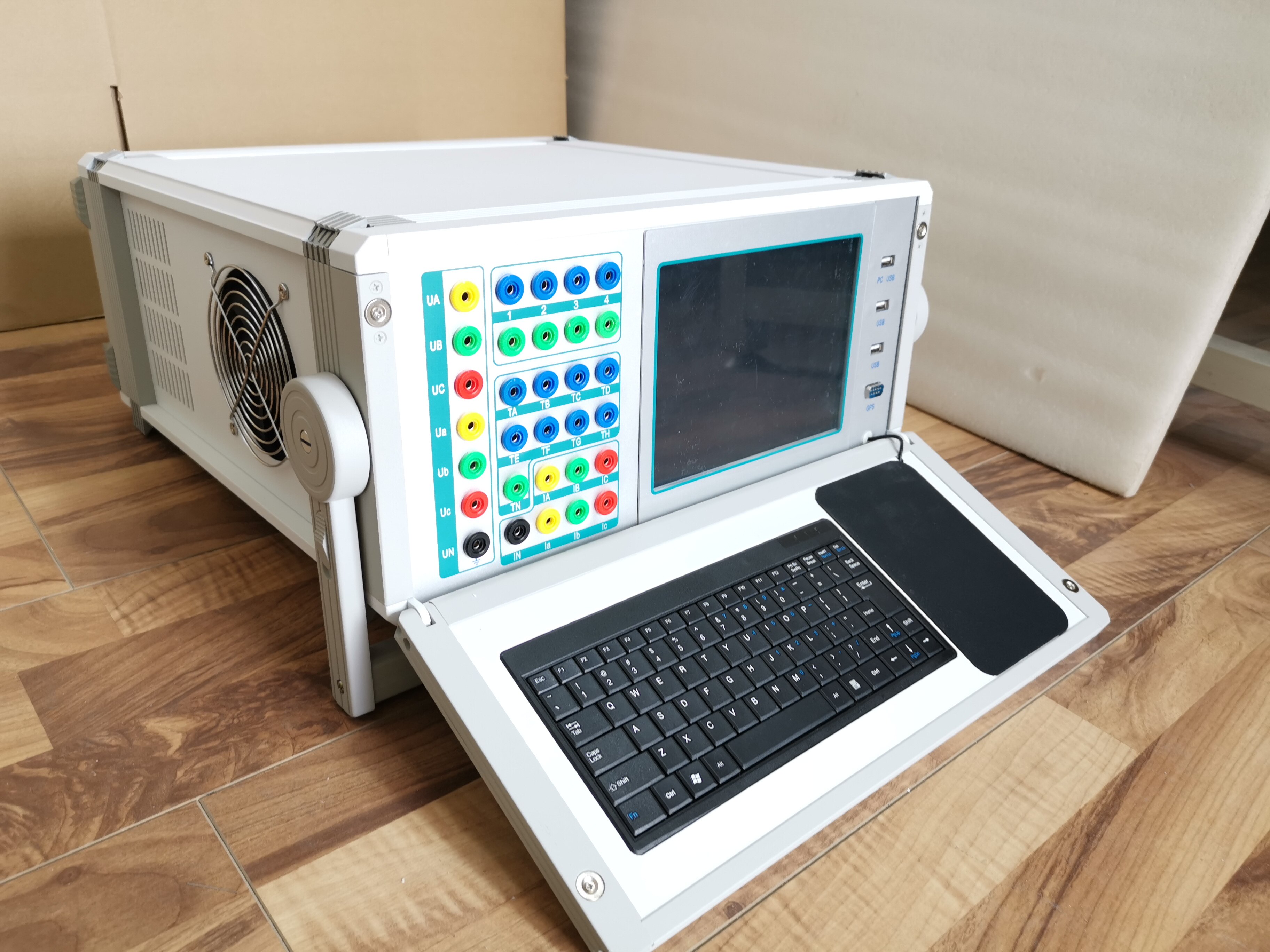

Внедрение продукцииТестер защиты от реле микрокомпьютера основан на DL/T624-1997 «Технические условия устройства теста на защиту ретранс. и полностью используйте современное использование современных продуктов.Он использует одну машину для запуска независимо, а также может подключить структуру работы ноутбука.Хост принимает структуру DSP+FPGA.×600 TFT Real Color Display и High -End Industrial Keyboard Mouse.Операционная система WindowsXP, мощная.Небольшой объем и высокая точность.Он обладает преимуществами превосходной производительности большого тестера, а также преимуществ небольшого тестера, малого и гибкого, простой операции, высокой надежности и высокой производительности.Это хороший инструмент для преемников.Особенности продукта1. Следить за всеми требованиями испытаний на месте.Этот прибор имеет стандартное четырефазное напряжение, трехфазный выход, напряжение 125 В/фаза и ток 40A/фаза.Трехфазная комбинация может достигать 120А.
Он может не только проверить традиционное устройство реле и защиты, но также провести различные тесты на различных микрокомпьютерах в наше время, особенно для защиты и резерва различий трансформаторов.
Самостоятельное устройство удобнее тестировать.
2. Различные технические индикаторы полностью соответствуют стандартам DL/T624-1997, выпущенных Министерством электроэнергии.

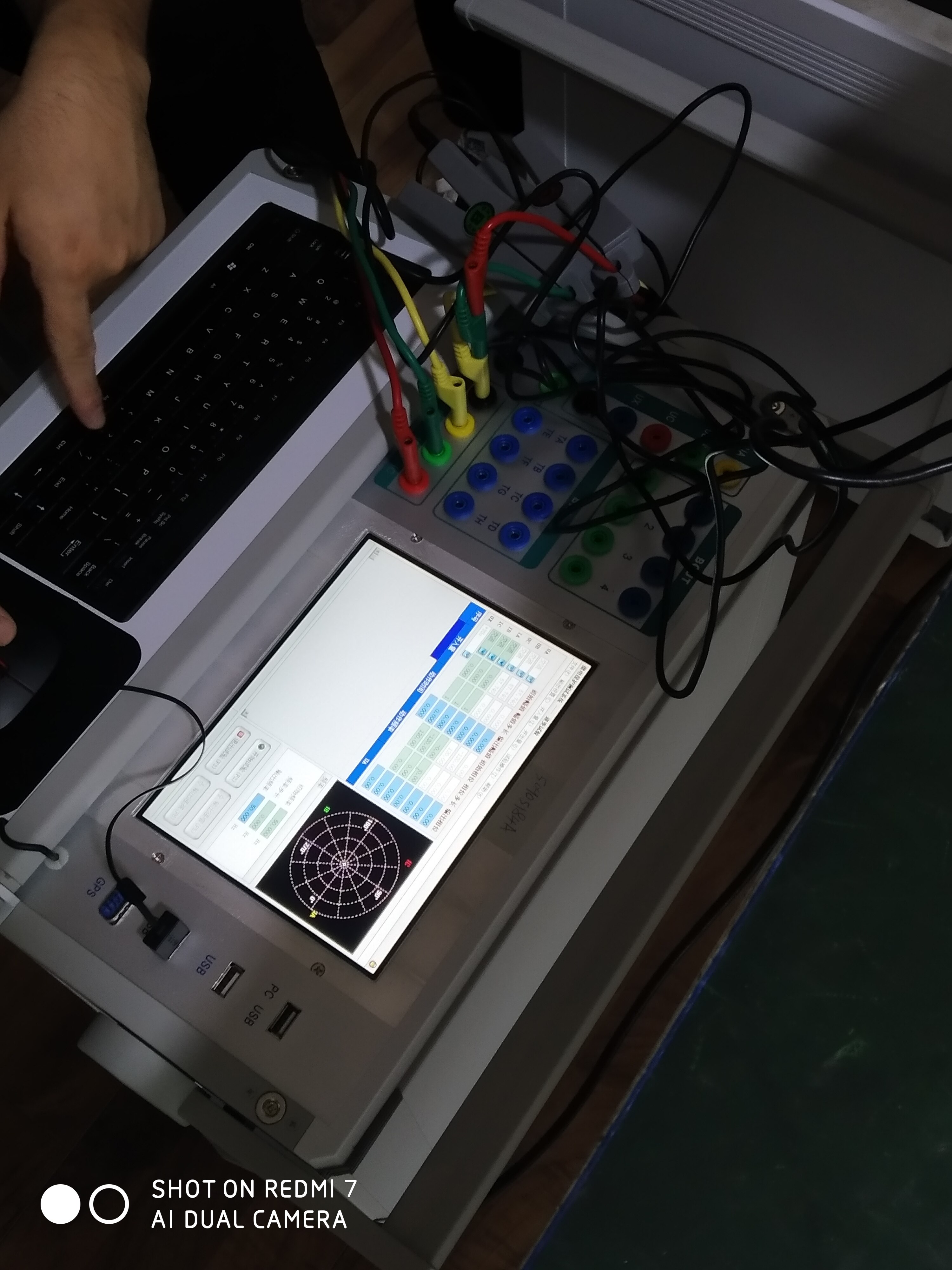

3. Классический интерфейс WindowsXP, дружелюбный интерфейс -махин, простая и быстрая работа;×Настоящий цветной дисплей 600 TFT может предоставить богатую и интуитивно понятную информацию, включая текущий рабочий статус устройства и различную информацию о справке.
4. Эта машина Windows XP System поставляется с собственной функцией восстановления, чтобы избежать коллапса системы, вызванного незаконным отключением или недопониманием.

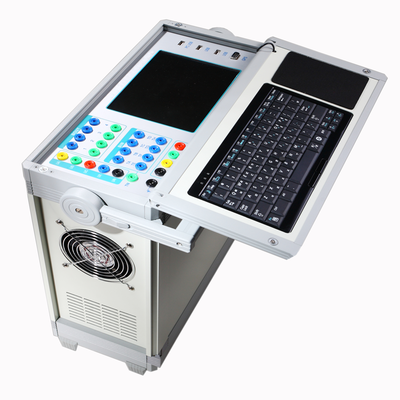

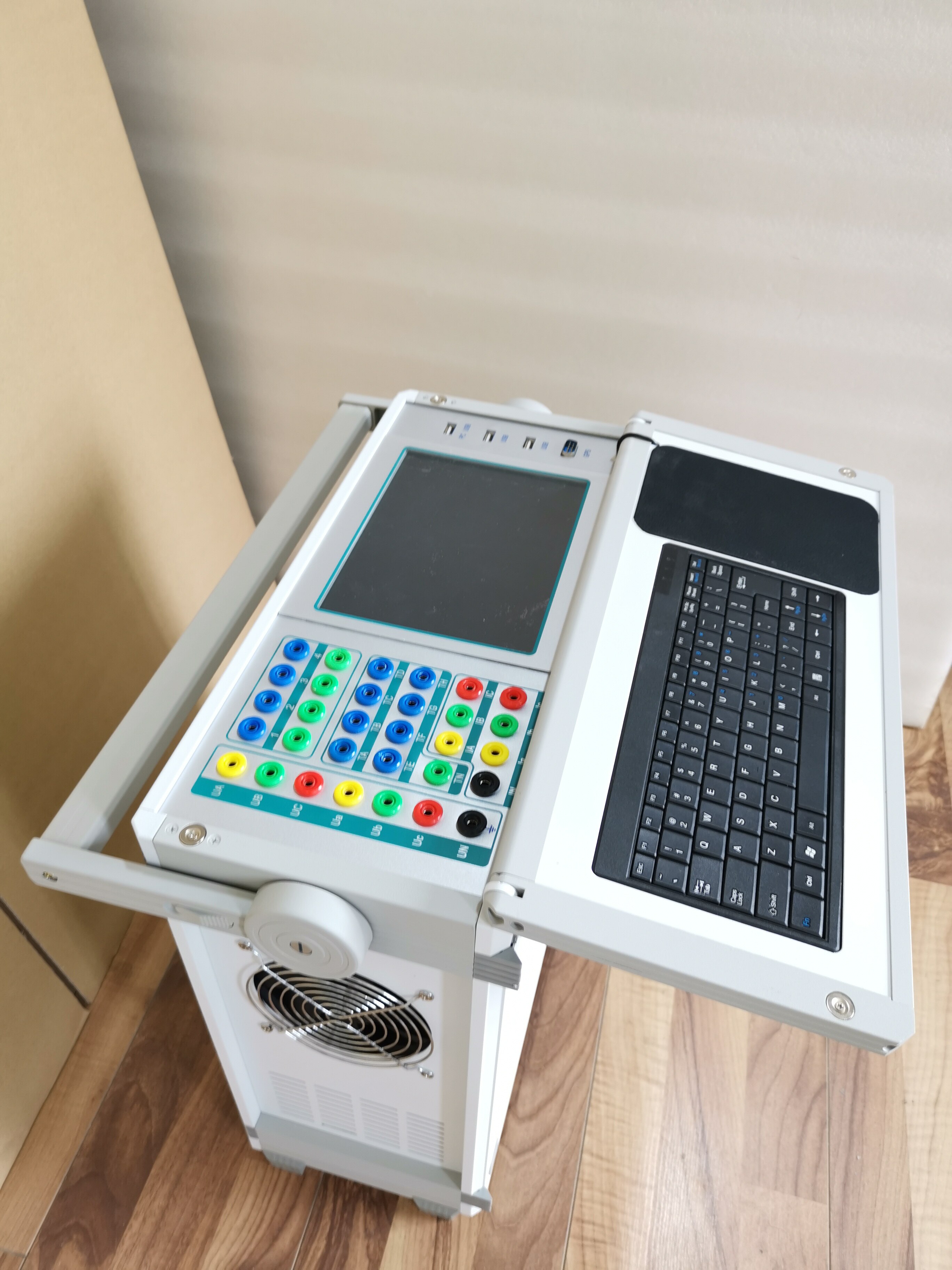

5. Оснащенная тонкой промышленной клавиатурой и фотоэлектрической мышью, вы можете выполнить различные операции с помощью клавиатур или мышков, таких как обычный ПК.
6. Основная плата управления принимает структуру DSP+FPGA.
7. Усилитель использует линейный усилитель с высокой точностью, который не только обеспечивает точность небольших токов, но также обеспечивает стабильность большого тока.
8. Используйте интерфейс USB, чтобы напрямую общаться с ПК без какого -либо вращения для удобства использования.
9. Запустите ноутбук (необязательно).Компьютер ноутбука и машина для управления промышленным управлением используют тот же набор программного обеспечения без повторного обучения.
10. Оснащен независимым выходом источника вспомогательного напряжения постоянного тока, выходное напряжение составляет 110 В (1А), 220 В (0,6А).Чтобы предоставить реле или защитное устройство, которое необходимо использовать для питания работы DC.
11. С помощью программного обеспечения из более точных функций необходимо открыть шасси, чтобы калибровать точность путем настройки потенциометра, что значительно повышает стабильность точности.
Параметры продукта
1. Источник тока переменного тока
Фазовый ток (допустимое значение): 0 ～ 40a/фаза;
Трехфазный и связанный выход (допустимое значение): 0 ～ 120a/три из тех же аспектов параллельные выводы.
Фазовый ток допускает рабочие значения (допустимое значение) в течение длительного времени: 10a.
Каждая фаза Zui Большая выходная мощность: 420va.
Трехфазный и подключенный ток Zui Большая выходная мощность: 900Va.
Три -и -точный Zui большой выходной сигнал допускается рабочее время: 10S.
Частотный диапазон: 0 ～ 1000 Гц;
Время гармонии: от 2 до 20 раз;°Точность: 0,1°Сущность
2. Источник тока постоянного тока
Текущий вывод: 0 ~±30А/фаза;
3. Источник напряжения переменного тока
Фазовое напряжение (допустимое значение): от 0 до 125 В/Фаза;
Выход напряжения линии (допустимое значение): 0 ～ 250V.
Фазовое напряжение/выходное напряжение
Частотный диапазон: 0 ～ 1000 Гц;
Время гармонии: от 2 до 20 раз;°Точность: 0,1°Сущность
4. Источник напряжения постоянного тока
Амплитуда выходного напряжения: 0 ～ ～±150 В;
Выходная амплитуда напряжения провода: 0 ～±300 В.
Фазовое напряжение/выходное напряжение
5. Переключение терминала
Переключатель входной терминал: 8 пары.
Воздушное соединение: 1 ~ 20 мА, активный выход внутри устройств 24 В.
Флип мощности: 0 ～ 6VDC - низкий уровень.
15 ～ 250VDC - высокий уровень.
Выходная терминала переключения: 4 пары, пустые точки соединения, емкость с покровом: 110 В/2a, 220v/1a.
6. Диапазон измерения времени
Область: 1 мс ~ 9999 с.
Точность измерения: 1 мс.
7. Вес объема
Объем: 455 мм×530mm×220 мм.
Вес: 23 кг.
8. Электрический источник
AC220V±10%. 50 Гц, 10а.
