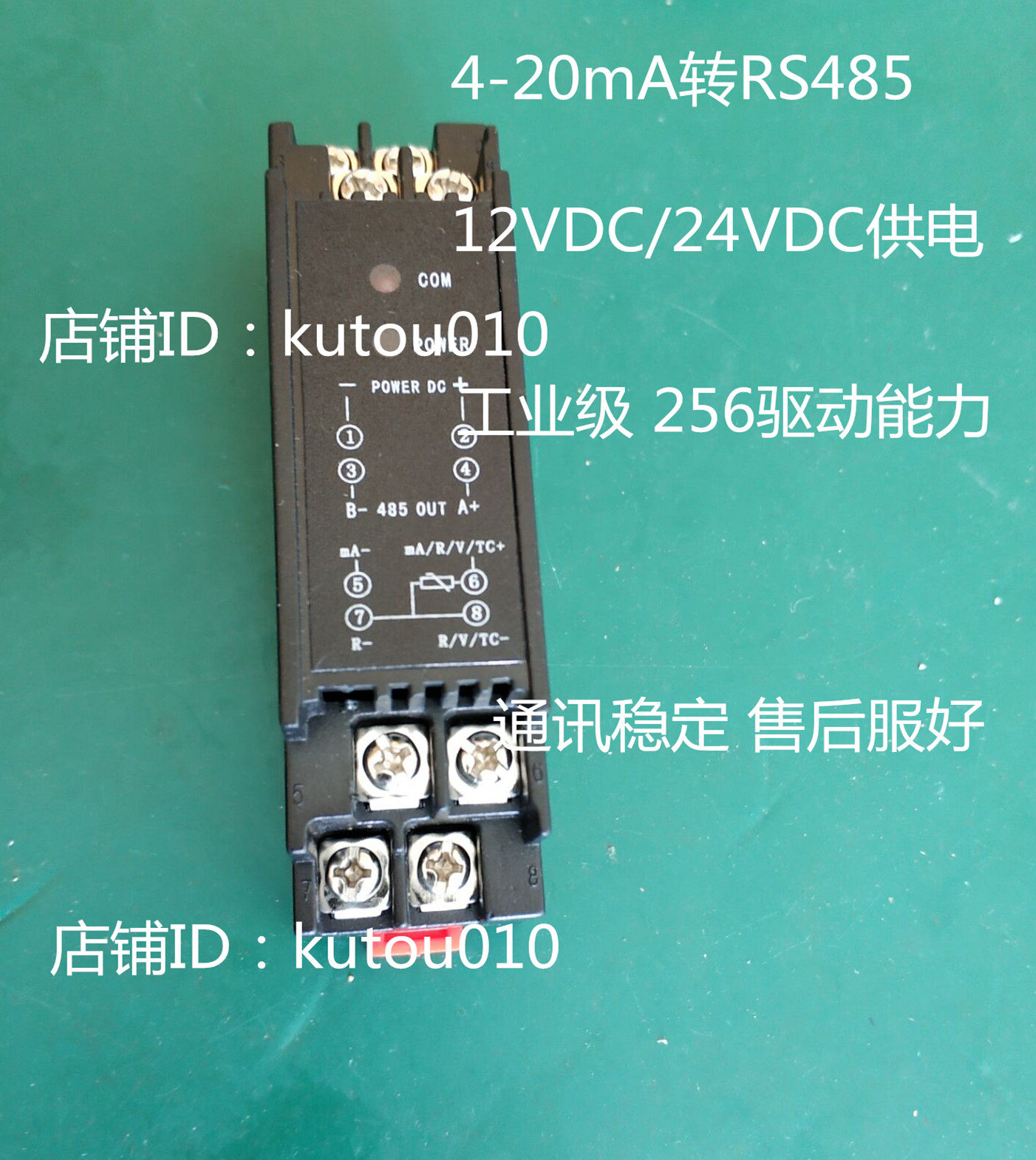

Коллекция моделирования от 0-10 В постоянного тока до 485 моделирования до 485 Модуль 0-5V 0-10V Трансфер в RS485

Цена: 1 691-2 536руб.    (¥80)
Артикул: 609913464094

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:专业仪表-系统-软件-电子器件-五金工具
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Высокая задача 4-20MA
  • Высокоточный, 0-5v
  • Высокоточный, 0-10v
  • Высокая точность 0-75 мВ
  • Высокая точность 0–100 В постоянного тока (внутренний)
Добавить в корзину
Другие товары этого продавца
¥10212руб.
¥1252 642руб.
¥25529руб.
¥501 057руб.
  • Информация о товаре
  • Фотографии
Цвет: Высокая задача 4-20MA, Высокоточный, 0-5v, Высокоточный, 0-10v, Высокая точность 0-75 мВ, Высокая точность 0–100 В постоянного тока (внутренний)

Чтобы определить адрес устройства перед заказом, мы по умолчанию оставим фабрику в соответствии с вашими требованиями.Нет просьба покинуть заводский адрес по умолчанию 1, вы можете изменить его самостоятельно!





Руководство по установке направляющей железной дороги 35 ммжелезнодорожный(Длиной 95 мм*шириной 26 мм*45 мм глубиной)



Расстояние отверстия для установки модуля составляет 33 мм (стандарт импорта) ~ 36 мм (внутренний стандарт).Модуль подходит для всех видов домашних марионеток.







□ Точность передачи системы:±0.2%×F·S

□ Рабочая температура:0~60℃

□ Текущий выход допускает внешние нагрузкиимпеданс:

485 Коммуникация

□ Источник питания:ОКРУГ КОЛУМБИЯ:DC24V±10% V; или настройка 12 В постоянного тока и другого источника питания







□ Габаритные размеры:Стандартная направляющая 35 мм, проста в установке.



24-битный AD, лучшая точность!





 □ Введите тип сигнала





4–20 мА постоянного тока (диапазон можно настроить~)

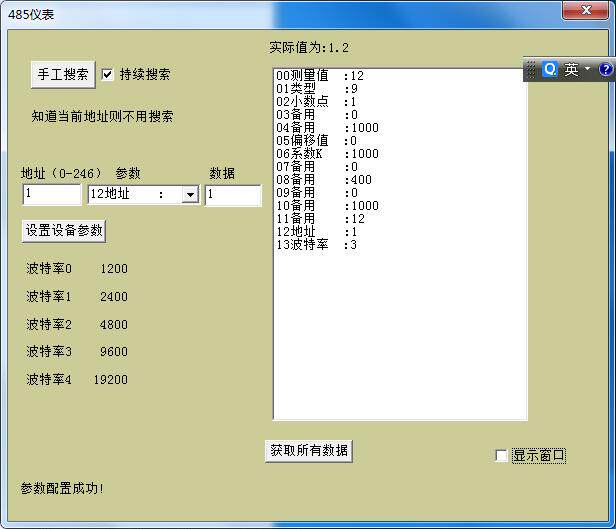

Чтобы приобрести программу настройки системы, обратитесь к нам~~



Тип вывода будет специально настроен;

Напряжение

Текущий

сопротивление



Пожалуйста, проконсультируйтесь с этим магазином.



Этот протокол связи принимает стандартный протокол Modbus. Используемый режим передачиRTUмодель.ModbusСоглашение является своего рода мастером-Из протокола.

Есть только одно устройство, которое можно отправить на линию в любое время.Обмен информацией на главной станции, и только она может ее инициировать.Это займет вращение станции.Если основная станция не одобрена, с станции не может быть отправлено никакого сообщения.Прямая связь может быть выполнена со станций.

Камень протокола не содержит ни одного байта для головы сообщений или байта сообщений.

Его определение следующее:



Из адреса станции

Запрашиваемый код

данные

CRC16





Адрес сайта:- Адрес должен быть1приезжать247между.

- Каждый адрес должен быть уникальным в среде сетевого оборудования.

данные    :  Передача с бинарным кодом.

CRC16 :  Параметры проверки круговой избыточности.

Время интервала длиннее или равно3.5Когда символы, это конец кадра.



1, Настройки порта связи

Метод связи   Асинхронный интерфейс последовательной связи, такой какRS-485,RS-232,RS-422Подожди

Поттер     2400, 4800,9600, 19200bps(Параметры SET прибора могут быть изменены друг от друга, по умолчанию 9600)

2, Формат данных байта

. Одна стартовая позиция

. Восьмибит бит данных

. Одна позиция остановки

. Нет проверки



1

*

*

*

*

*

*

*

*

1



  1 начальная позиция                8 -бит данных                   1 остановка остановки



3. Формат рамы прибора для связи

Дана следующая таблицаКоличество инструментов отображения компании работает в режиме машиныизModbusФункционируйте и укажите его предел.



От номера станции:Нативная машинаАдрес инструмента,Адрес должен быть1приезжать247Между и адресом инструмента на одной автобусе нельзя повторить.

Когда адрес равен 0, он используется для функций вещания, и в настоящее время эффективна только функция письма.Одиночный байт.

 Код функции:“читать”и“писать”Функция определяется с точки зрения главной станции.Одиночный байт.



Функциональный код

Modbusимя

Функциональное имя

транслировать

Один разNМаксимальное значение

3 (0x03)

Read Holding Registers

Читать n Значение регистрации

NO

24

16 (0x10)

Write Multiple Registers

Написать n Значение регистрации

YES

24





Первый адрес отправителя:Адрес первого внутреннего реестра, который будет прочитан.Два байта.КаждыйВнутренний реестрДанные значения - двойной байт.

  Количество регистров:Количество внутренних регистров, которые будут прочитаны или изменены.Два байта.

  Количество байтов читается:Общее количество данных данных внутреннего реестра.Одиночный байт.

     CRC16:Параметры проверки круговой избыточности.













   1) читатьNОдно выходное слово: функция3

Примечание: Hi = Байты высокого уровня,Lo = Низкие байты.

Эта функция может использоваться для чтения параметров, независимо от типа.

Основной запрос станции



С номера станции

0x03

Первый адрес отправителя

Количество регистров

CRC16

Hi

Lo

Hi

Lo

Lo

Hi



        1 байт     1 байт         2 байт              2 байт               2 байт



Стоящий ответ



С номера станции

0x03

Количество байтов читается

Стоимость первого регистра

……

Конечное значение регистра

CRC16

Hi

Lo



Hi

Lo

Lo

Hi



1байт   1байт    1байт        2 байт               2 байт          2 байт





пример1:Используйте функцию3Прочитайте станцию1Вверх1Слово (адрес0003H, См. График)

Основной запрос станции



0x01

0x03

0x00

0x03

0x00

0x01

0x74

0x0A



        1 байт     1 байт         2 байт              2 байт               2 байт



Стоящий ответ



0x01

0x03

0x02

0x00

0x11

0x78

0x48



         1байт       1байт      1байт             2байт                  2байт



2) Написать 1 выходное слово: функция16(0x10Полем

Основная станция запрос;



С номера станции

0x10

Первый адрес отправителя

Количество регистров

Количество байтов

Данные первого слова

……

CRC16

Hi

Lo

Hi

Lo

0x02

Hi

Lo

Lo

Hi



      1байт  1байт      2 байт          2 байт       1байт         2байт                2байт



Стоящий ответ



С номера станции

0x10

Первый адрес отправителя

Количество регистров

CRC16

Hi

Lo

Hi

Lo

Lo

Hi



1байт   1байт          2 байт                    2 байт                2 байт





3) Аномальный ответ

Он вернет ненормальный ответ, когда запрос, который не может быть отправлен на него со станции.

Формат ненормального ответа:



Из адреса станции

Код ответа

код ошибки

CRC16

Lo

Hi



1байт     1байт      1байт          2 байт



Код ответа:Запросить функциональный код + 0x80(Самый высокий бит размещен как1К.(Читайте: 0x83 ; Написать как 0x90)

код ошибки:

1 = В запросе вам необходимо получить доступ к адресу регистра не в пределах диапазона адресов регистра.

2 = Данные супер максимум.(Пластиковый стартовый адрес+максимальное значение 11 ;5Полем

3 = От защиты от станции, разблокировка требует модифицированной позиции логотипа LCK.

4 = Данные данных превышают данные.

метрВнутренний параметр Соответствует таблица адреса (диапазон: 0--161):





Конкретный контент: Пожалуйста, свяжитесь с этим магазином для консультации.

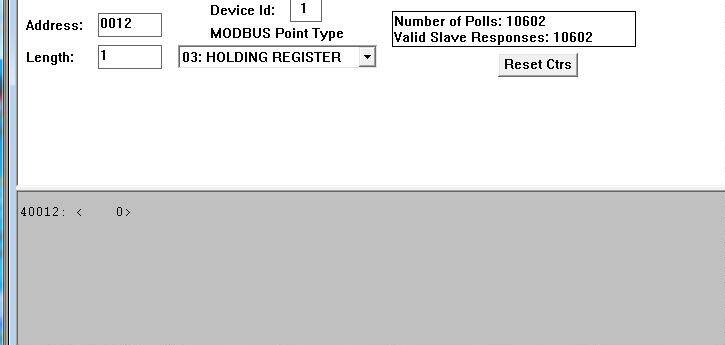

Стандартное соглашение протокола продукта, управление поддержкой, King Configuration King, OPC Server и другие программы верхних машин.





Это стандартное соглашение о соглашении о продукте поддерживает сенсорные экраны крупных производителей, ПЛК и другое оборудование, проблемы использования.



Таблица адреса памяти по умолчанию этого продукта составляет 00 00 (адрес ПЛК 40001).
