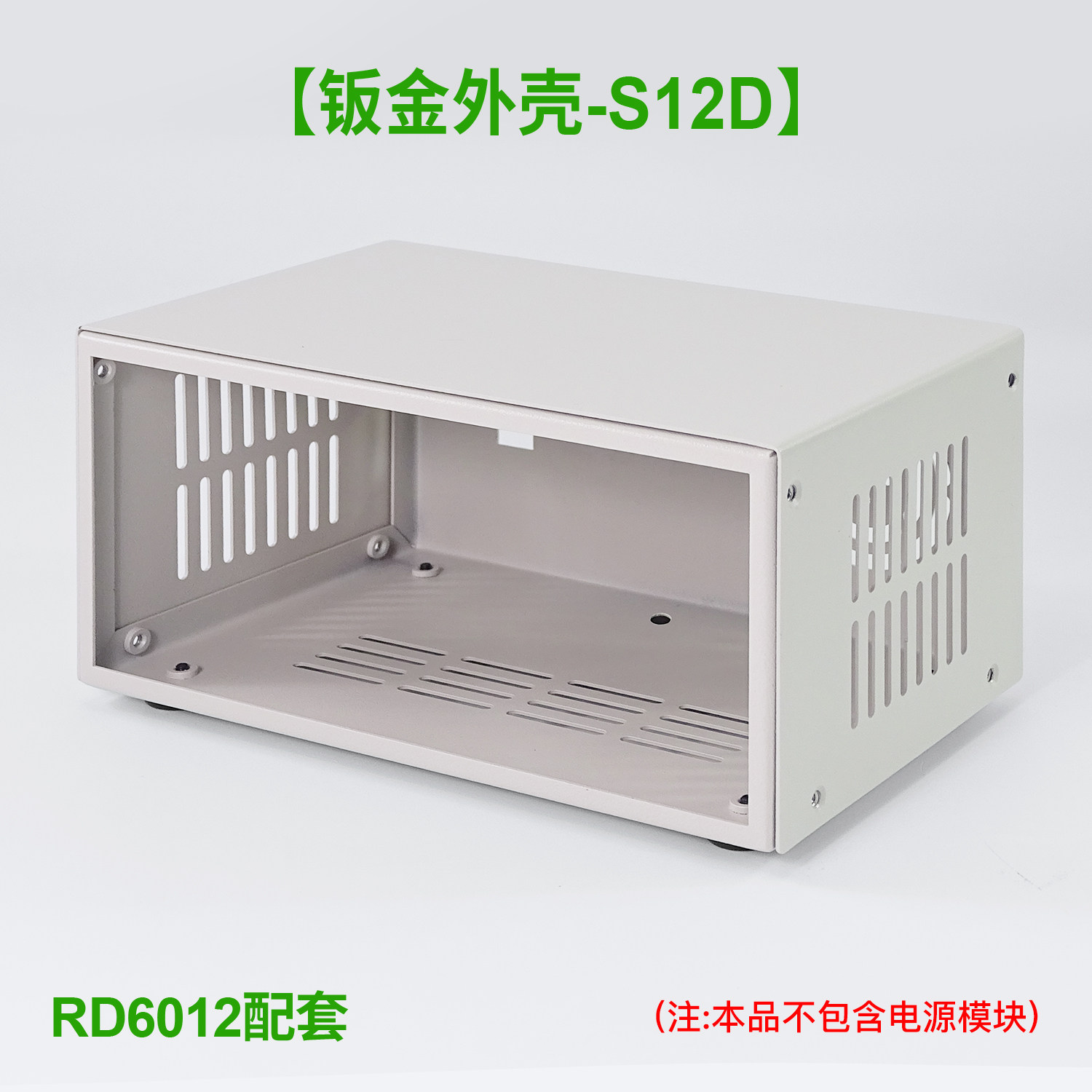

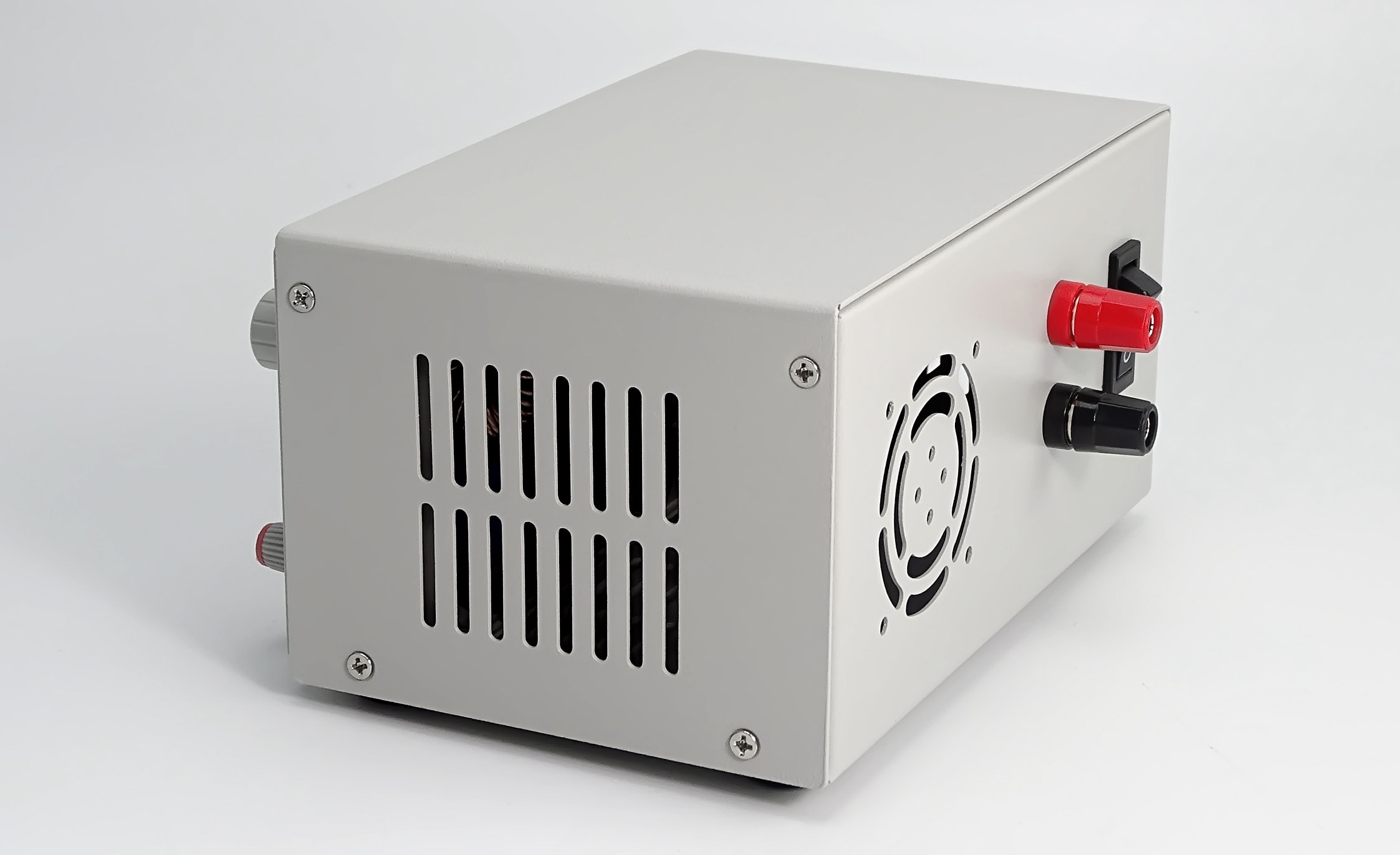

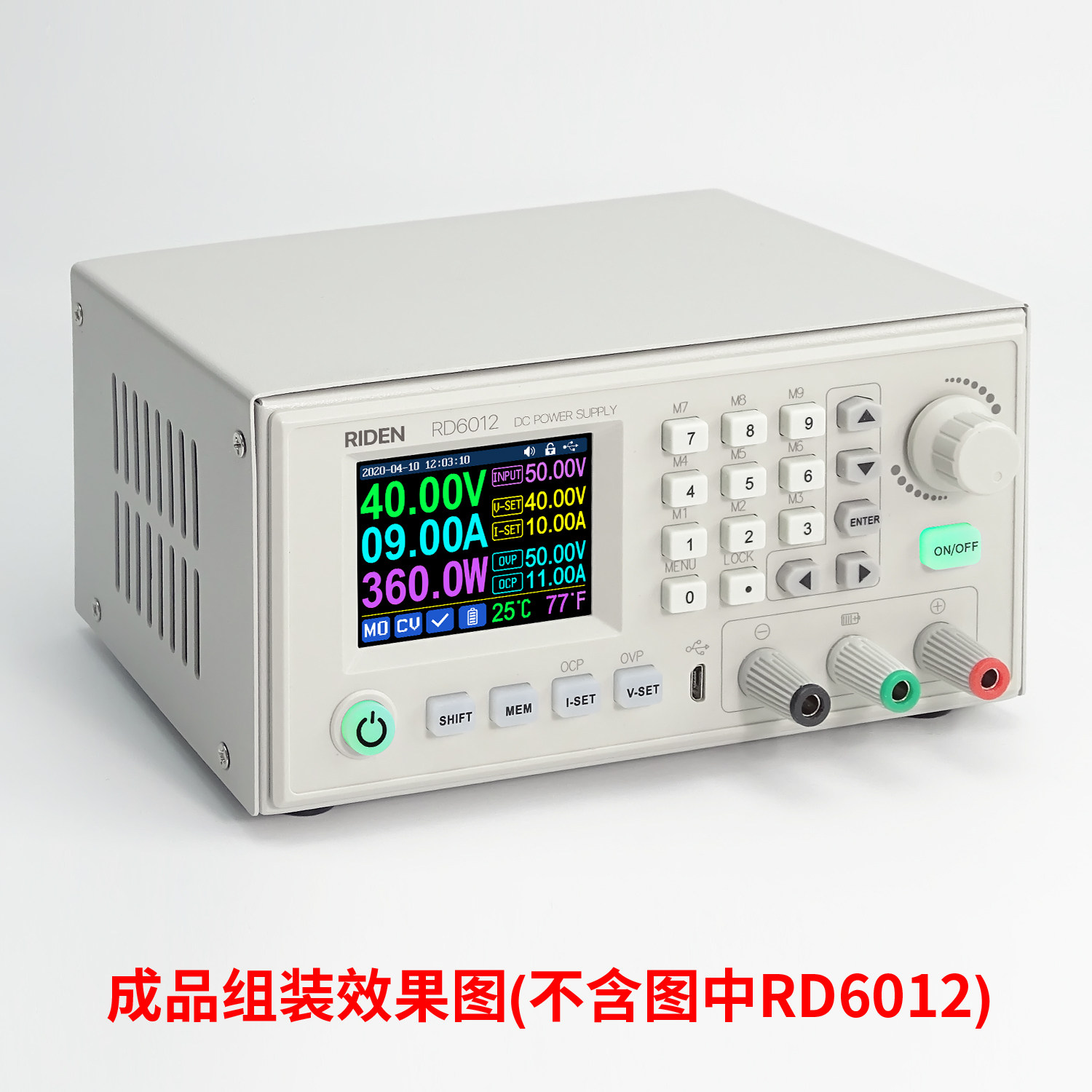

[睿登S12D外壳散件适配RD6006/RD6012需外置电源供电自行组装]

Цена: 2 219руб.    (¥105)
Артикул: 602749676699

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:杭州睿登科技
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥55011 556руб.
¥48410 194руб.
¥2485 241руб.
¥15317руб.
  • Информация о товаре
  • Фотографии
Цвет: S12D
[友情提醒:][外壳质地较软，运输中可能会产生轻微的变形，如果组装的时候]
[产生缝隙，请轻轻掰直后再组装！！！]
[配套产品:]  [配套产品RD6006-点击购买]              [ 配套产品RD6012-点击购买]
[说明书:][http://www.ruidengkeji.com/inst/S12D.pdf]



[S12D安装说明]

  [1.注意事项：]
  • [组装前请仔细阅读本文档，如有疑问请与本公司联系。]
  • [本外壳采用冷轧钢板材料，表面喷塑，使用时应防止尖锐物体划伤，避免阳光直晒]
    [和潮湿环境。]
  • [组装时防止短路，正确连接正负极。]
  • [不可在电源接通的情况下连接电路。]
  • [尽量避免震动和跌落。]

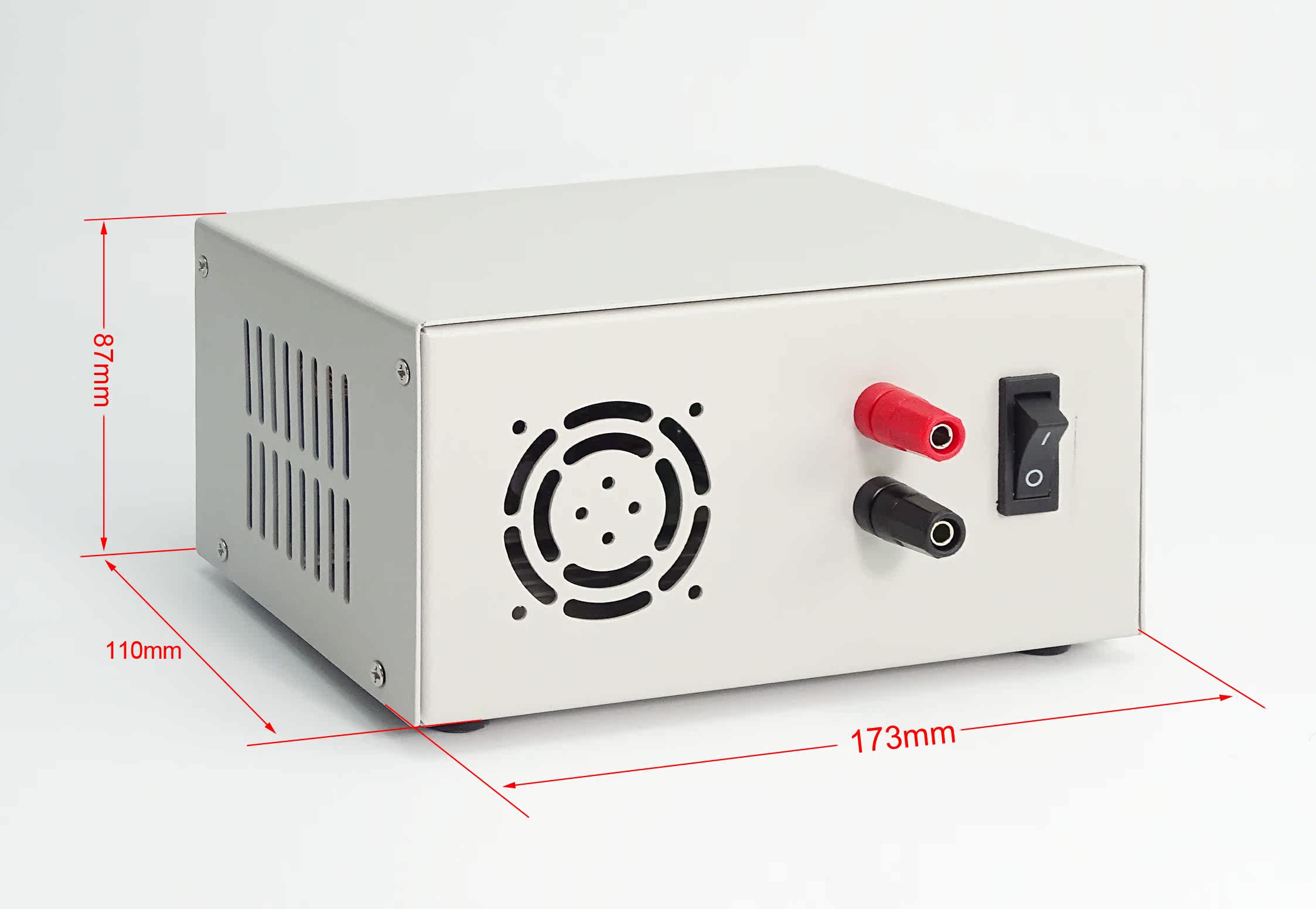

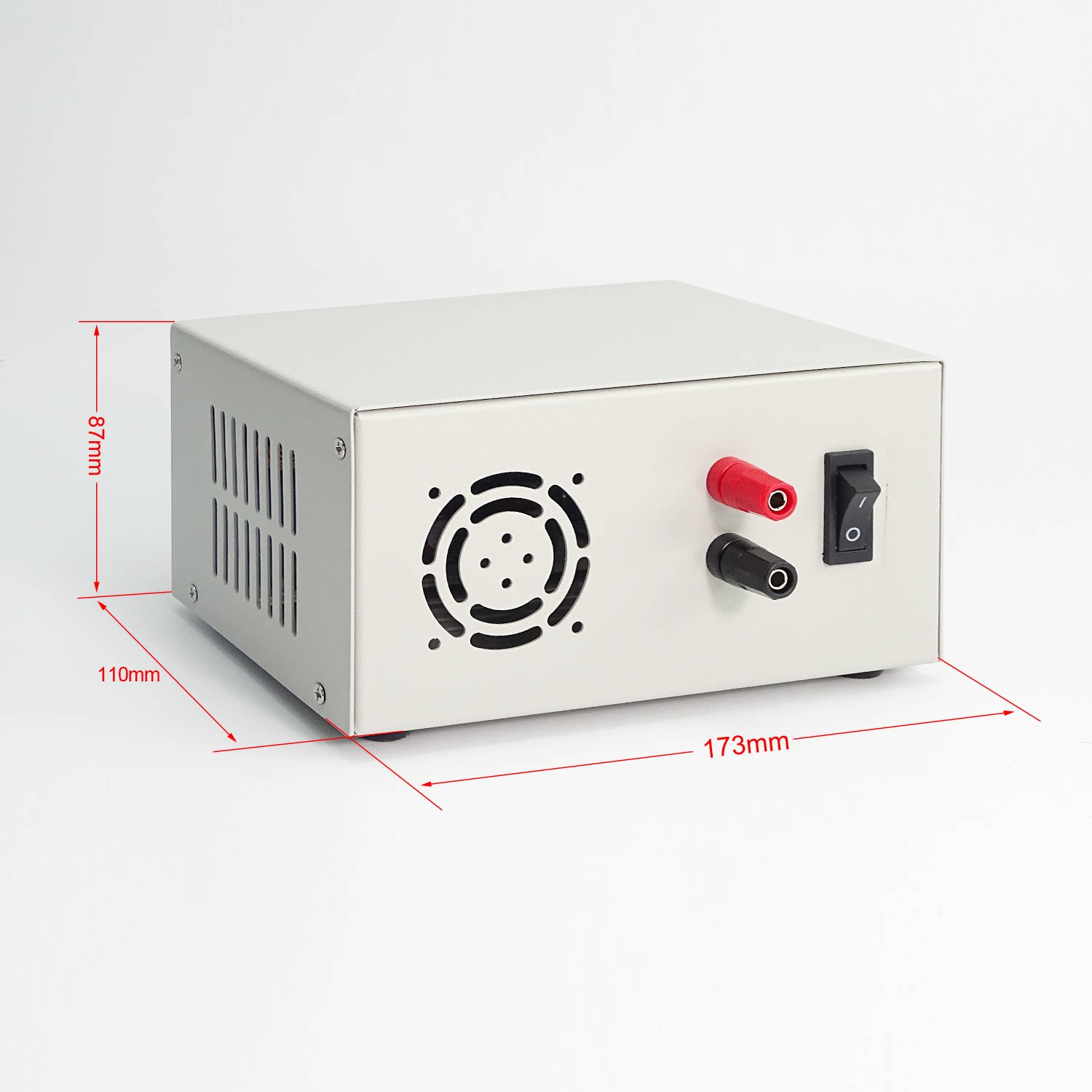

  [2.产品尺寸：]

  [3.产品配件：]

[名称]
[规格]
[数量]
[图片]

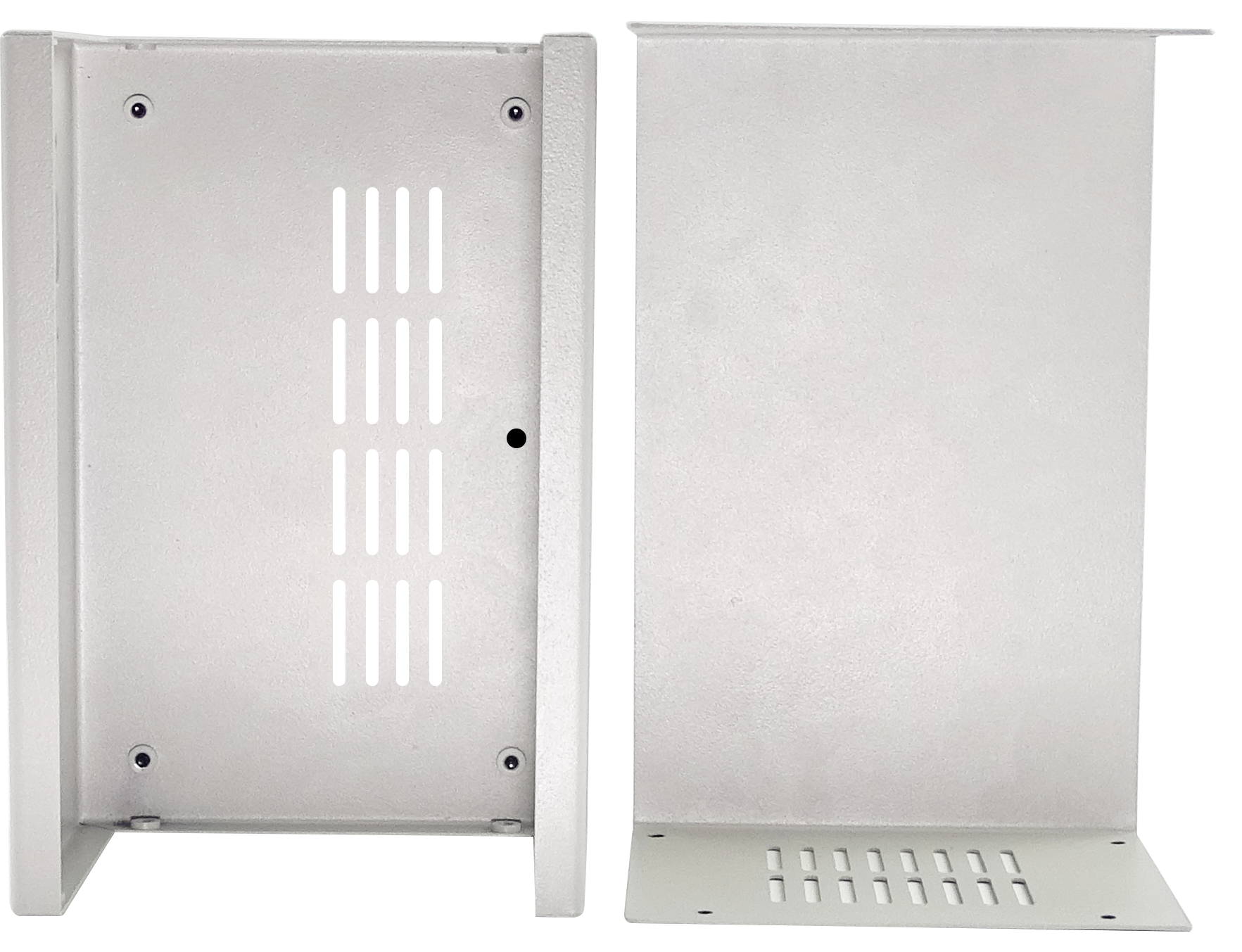

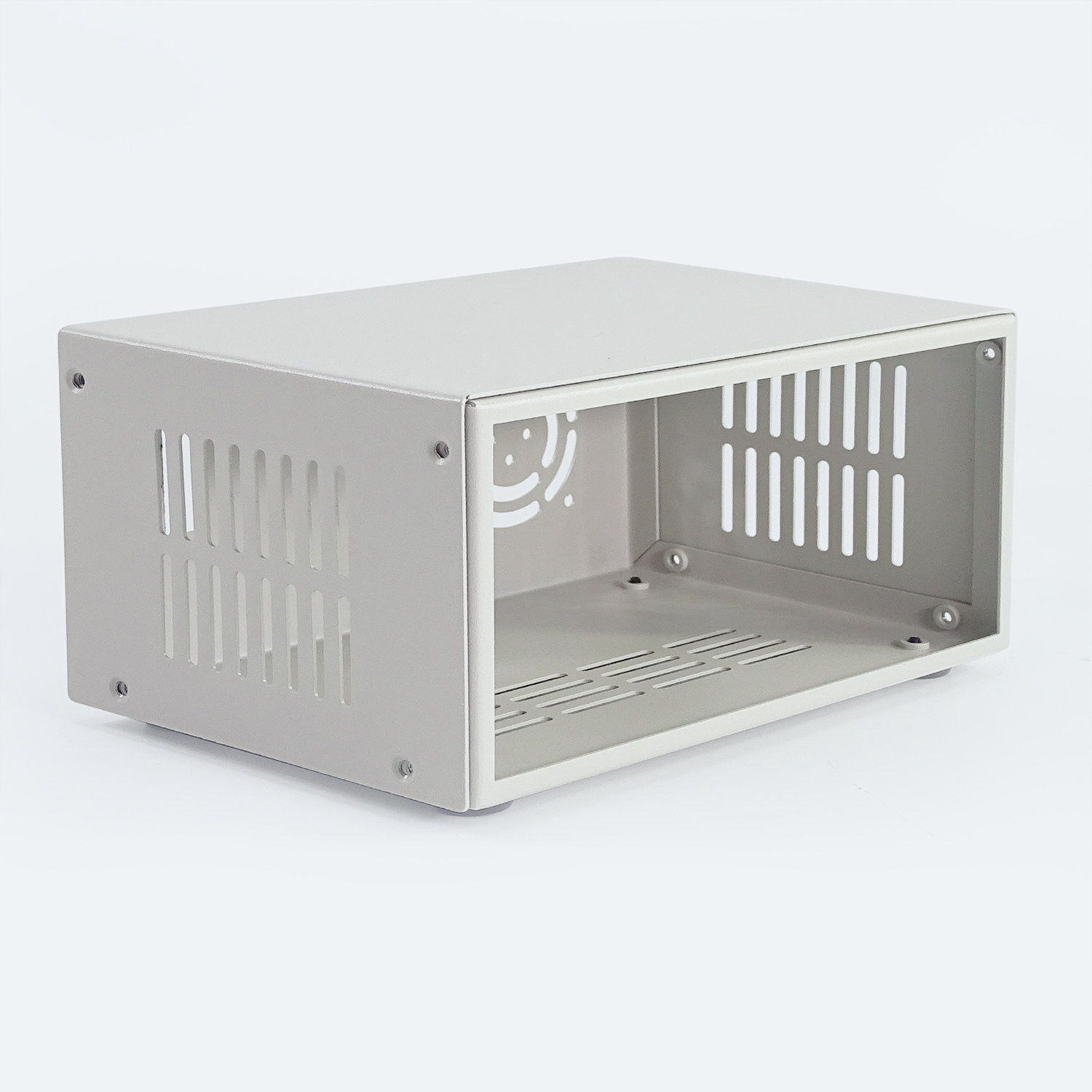

[上盖板]
[S12D上盖板]
1
[下盖板]
[S12D下盖板]
1

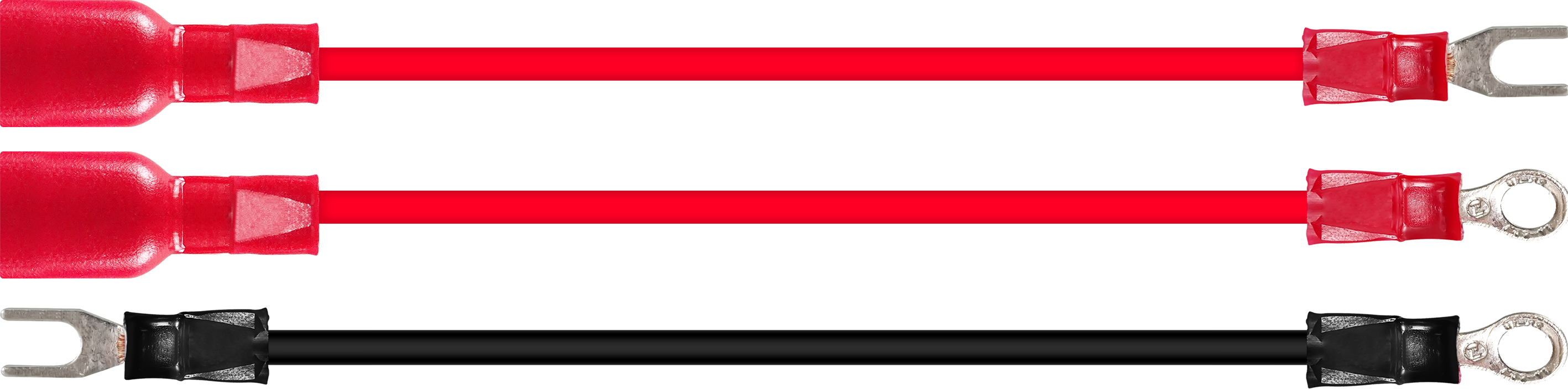

[连接电线]
[红色：2根]
[黑色：1根]
3

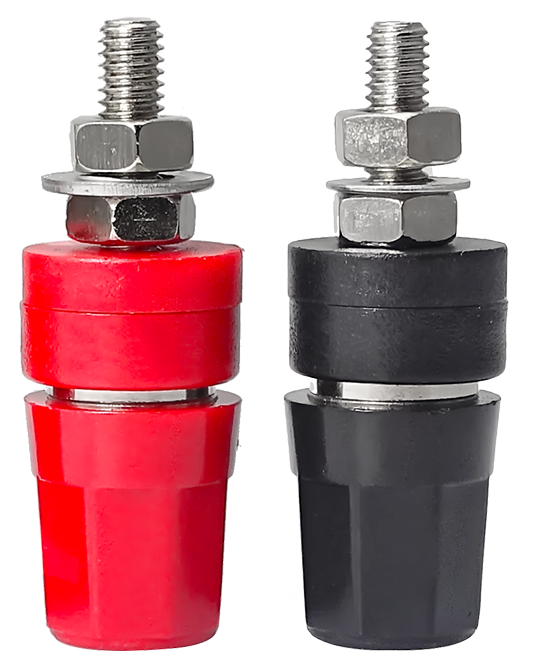

[接线端子]
M4*36
2

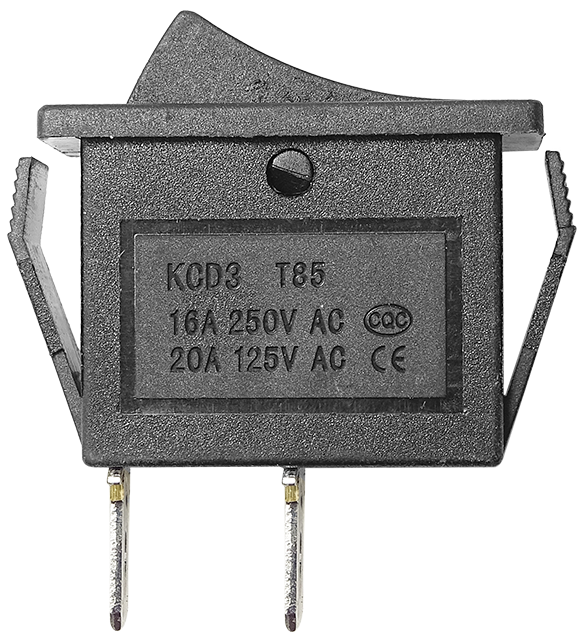

[船型开关]
KCD3
1

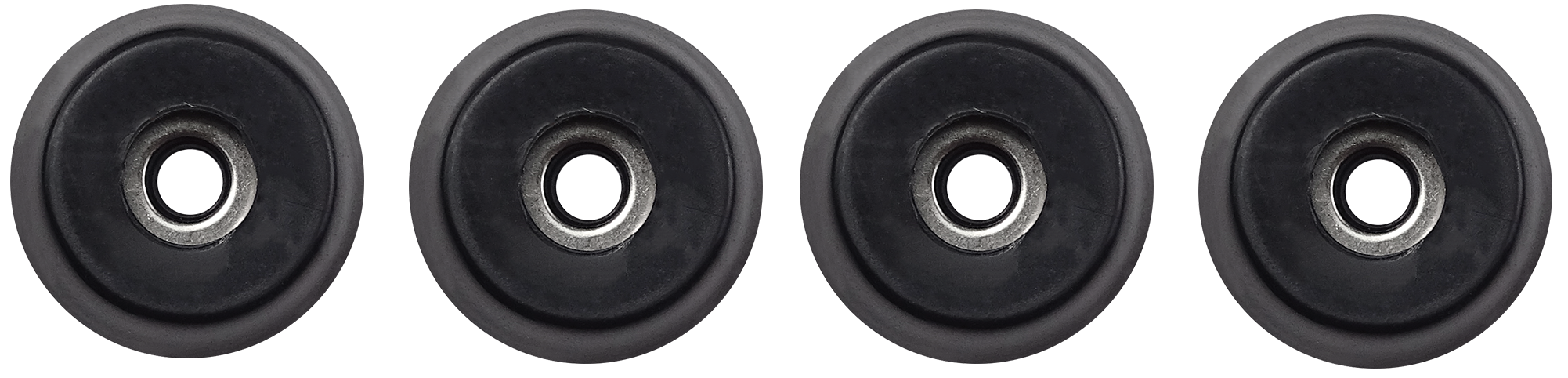

[防滑脚垫]
Φ13*4
4

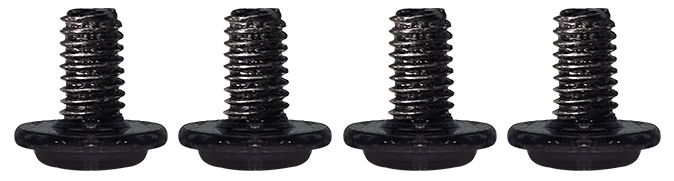

[脚垫固定螺丝]
M3*5*7
4

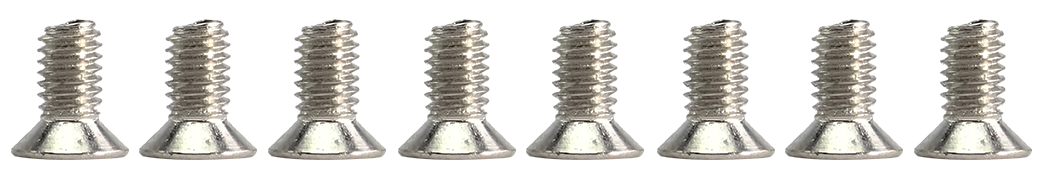

[外壳固定螺丝]
[M3*6平头白色]
8

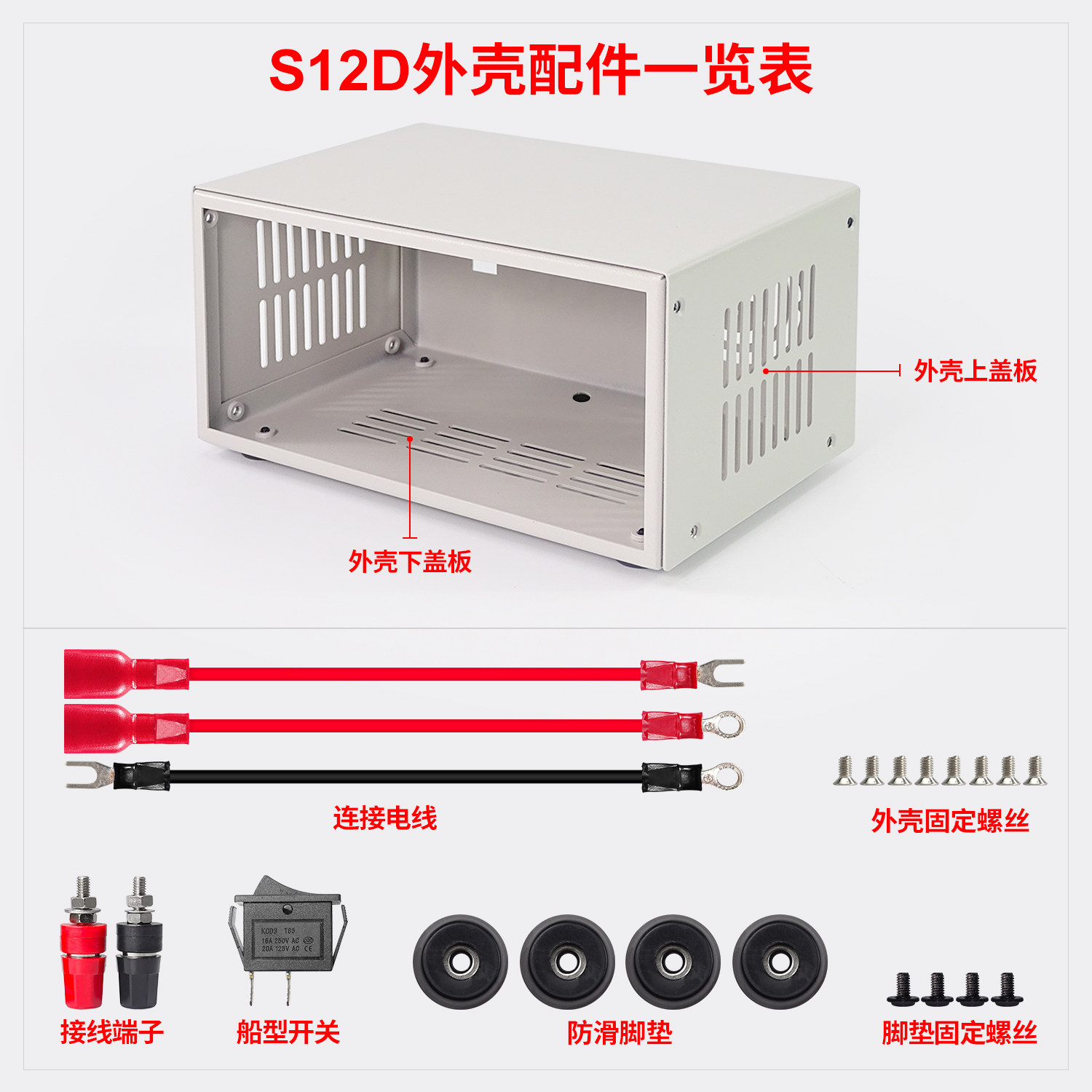

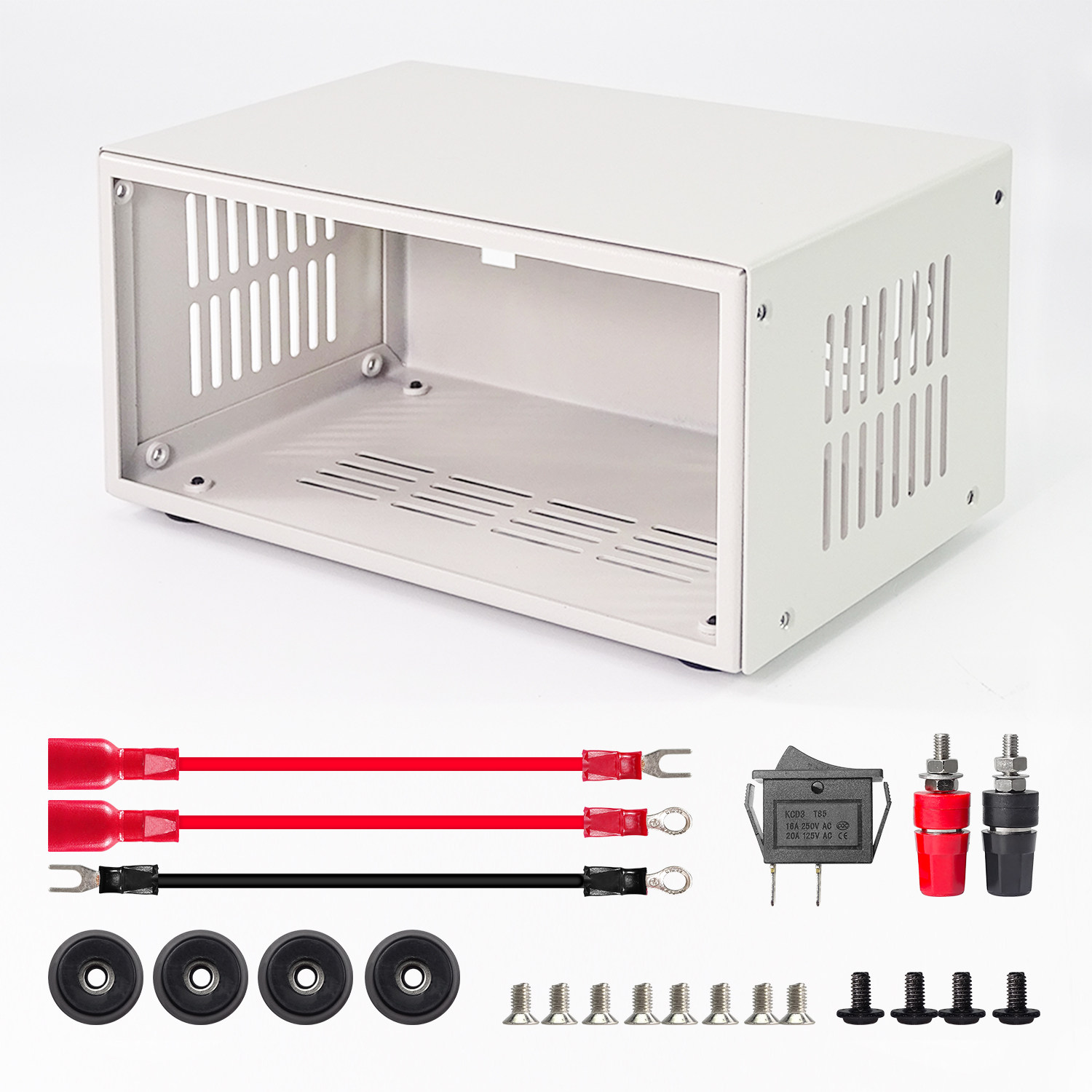

  [4.产品配件图：]

   [5.组装步骤：]

     [5.1组装准备：]

  • [数控电源RD系列电源一台，S12D一套。]
  • [工具，附件（直流稳压电源，十字螺丝刀）。]
  • [适当的组装环境。]

     [5.2组装步骤：]

  • [配件检查：对照配件列表或配件图检查S12D的配件是否完整。]

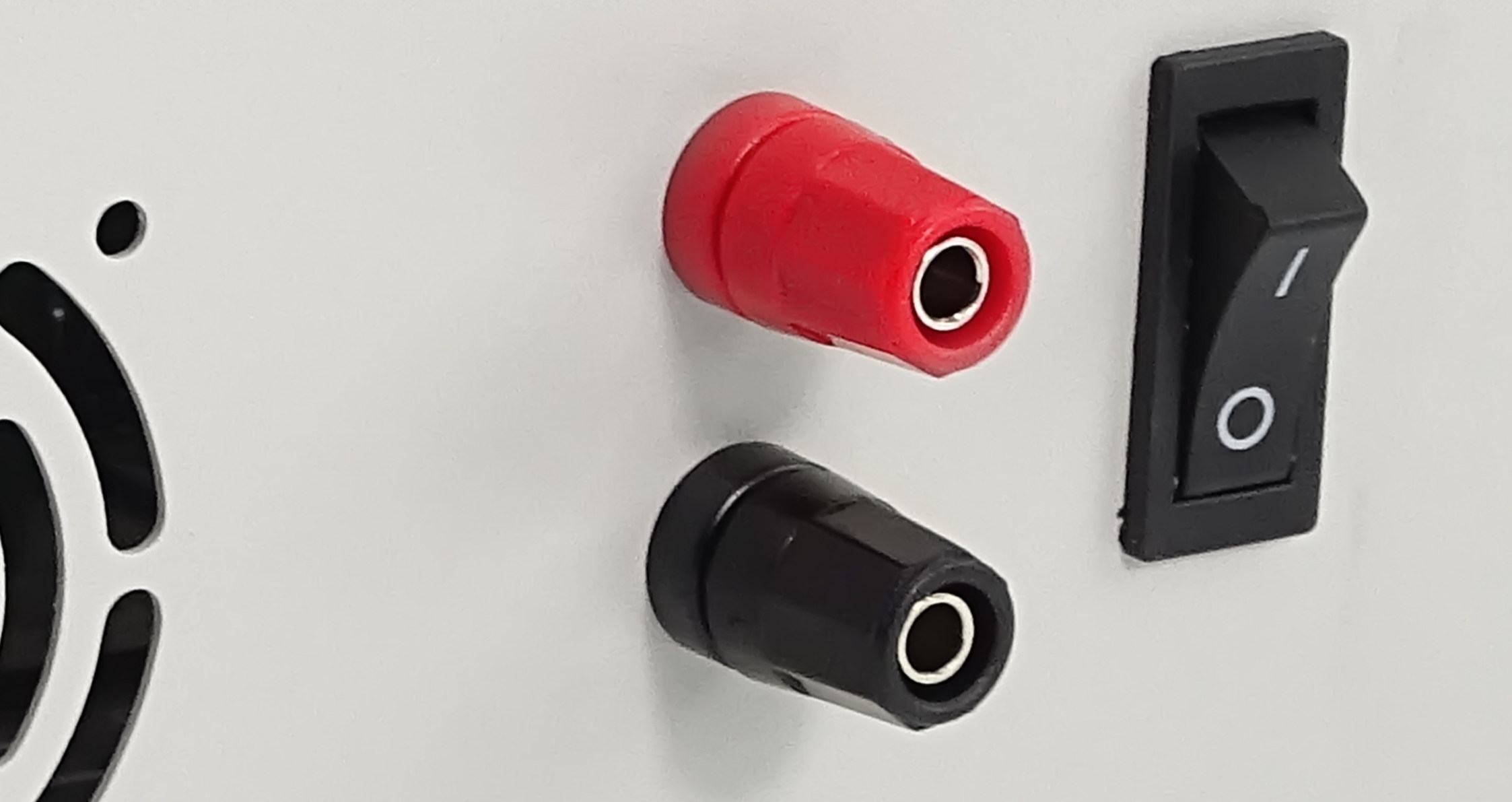

  • [安装接线端子及开关：将接线端子和船型开关安装到后面板预留位置，接线端子采用上正（红）下负（黑）进行安装，接线端子上固定的螺丝拧紧。如图(1-1)]

(1-1)

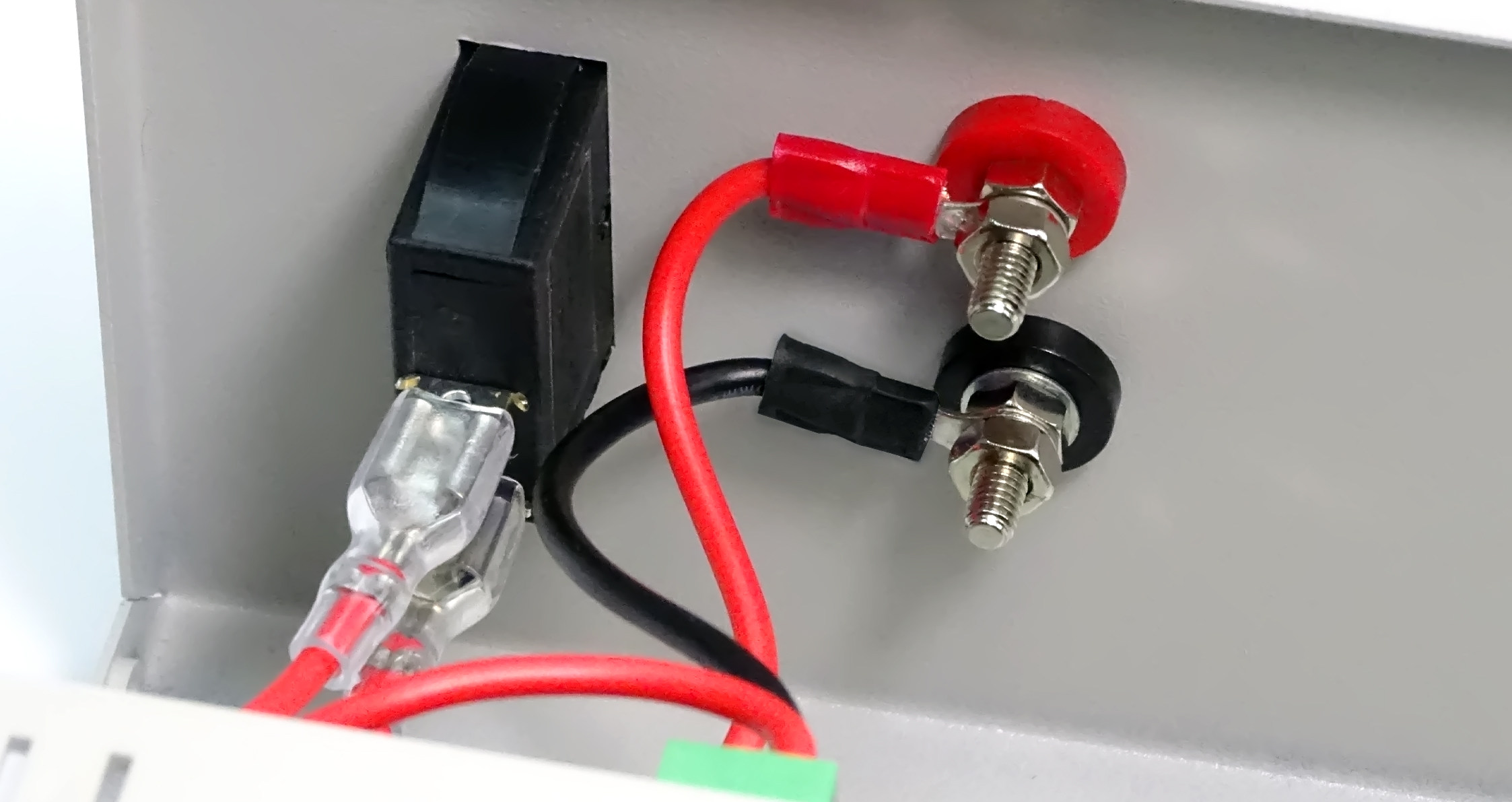

  • [安装连接线：将准备好的连接线连接到开关和接线端子上，并用螺母拧紧接线完成请参照下图(1-2)]

(1-2)

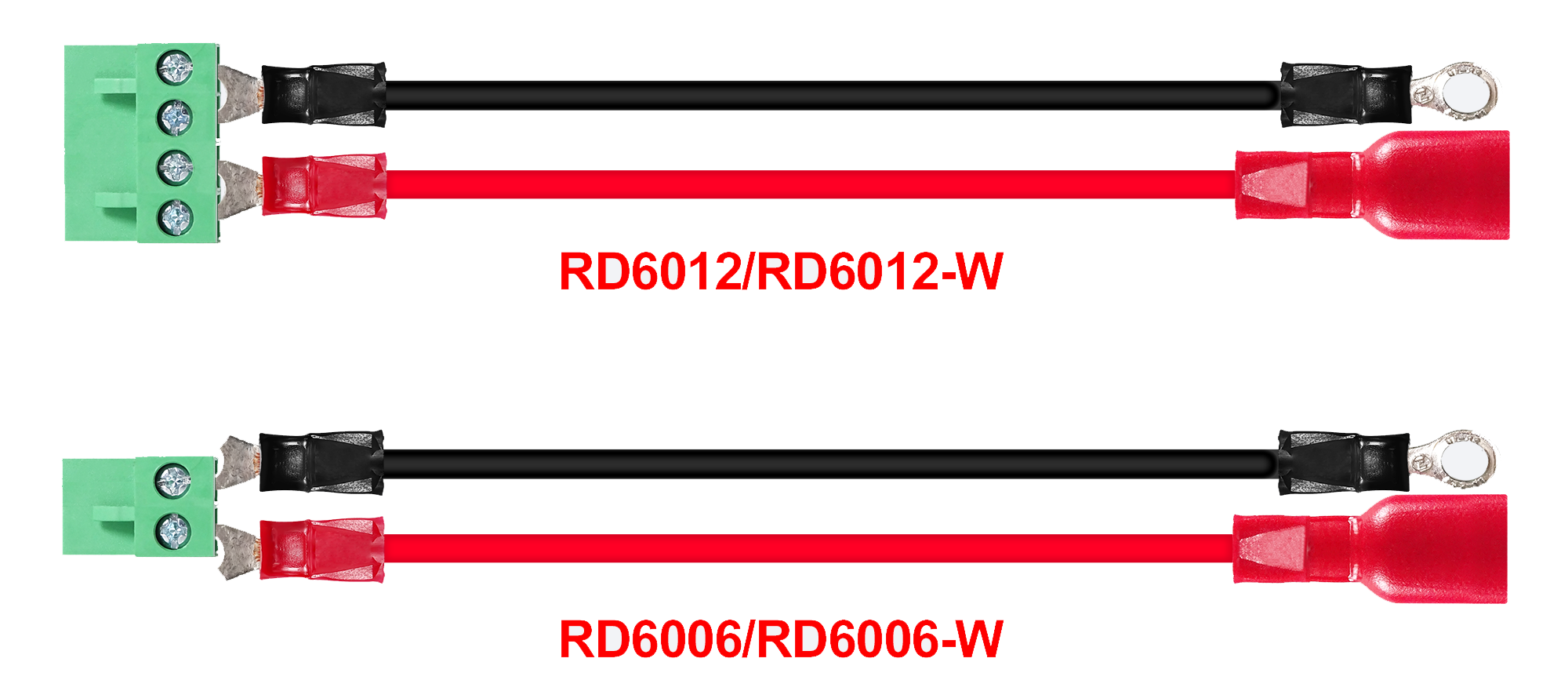

  • [端子接线：RD6012/RD6012-W将U型插直接拧到接线端子上，]
             [ RD6006/RD60006-W将U型插剪掉一头之后拧到端子上。如图(1-3)]

(1-3)

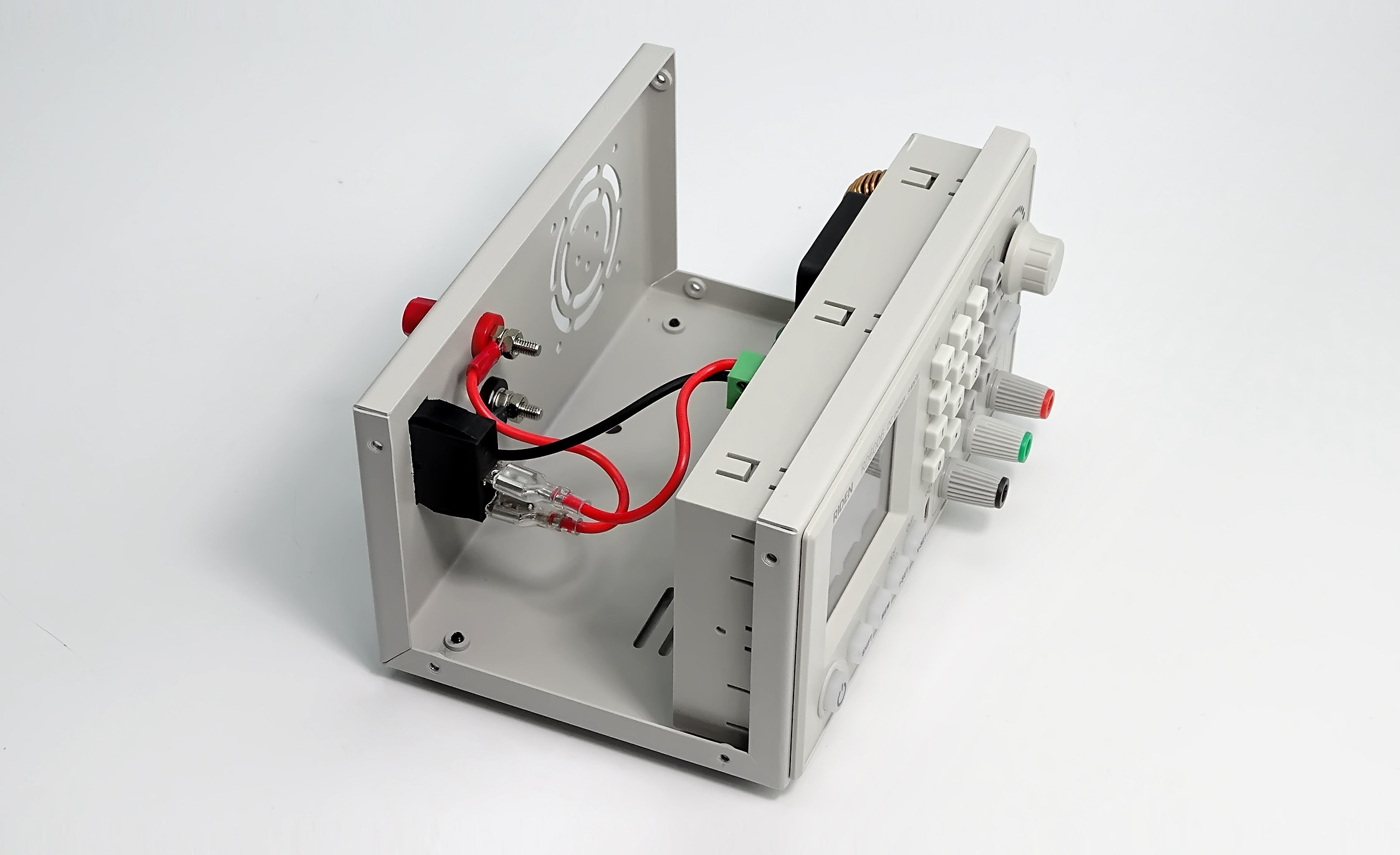

  • [电源安装：将电源卡到壳子上，然后将绿色端子与电源连接，并将外接传感器线接好。如图(1-4)]

(1-4)

  • [连接好之后用直流稳压电源12V1A通电查看是否连接正确。（注意通电前再次检查接线是否正确）]
  • [安装上盖，将上盖装配到下壳，并用配套螺丝固定好。如图(1-5)]

(1-5)

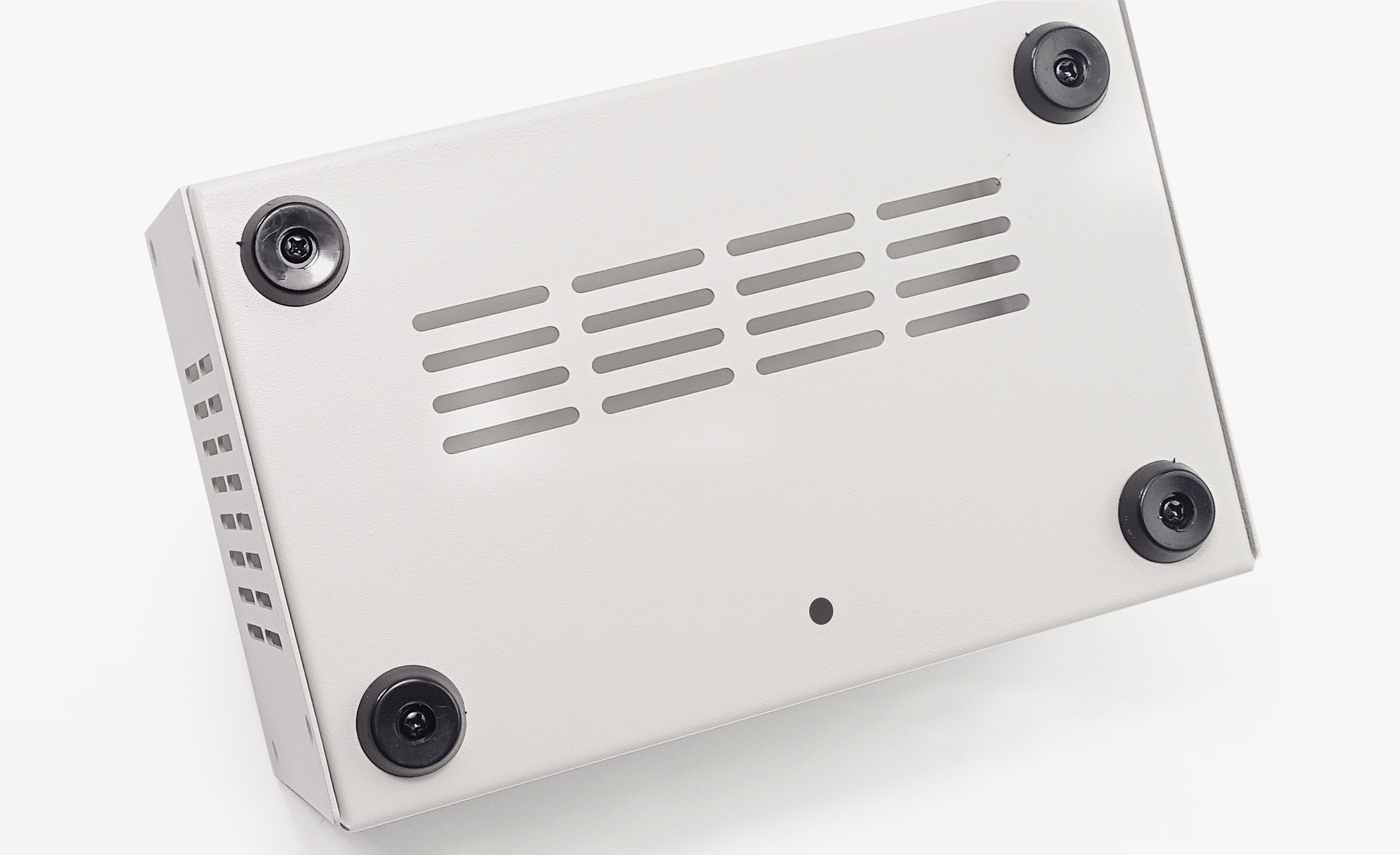

  • [本产品配有四个防滑脚垫，使用配套螺丝将其固定好即可。如图(1-6)]

(1-6)
