Проверка кабеля прибора для проводного кабеля
Цена: 77 071руб. (¥3700)
Артикул: 597538993489
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:节节高五金专营店
Адрес:Цзянсу
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥8320173 306руб.
¥4509 477руб.
¥350072 905руб.
¥78016 388руб.
1. Введение

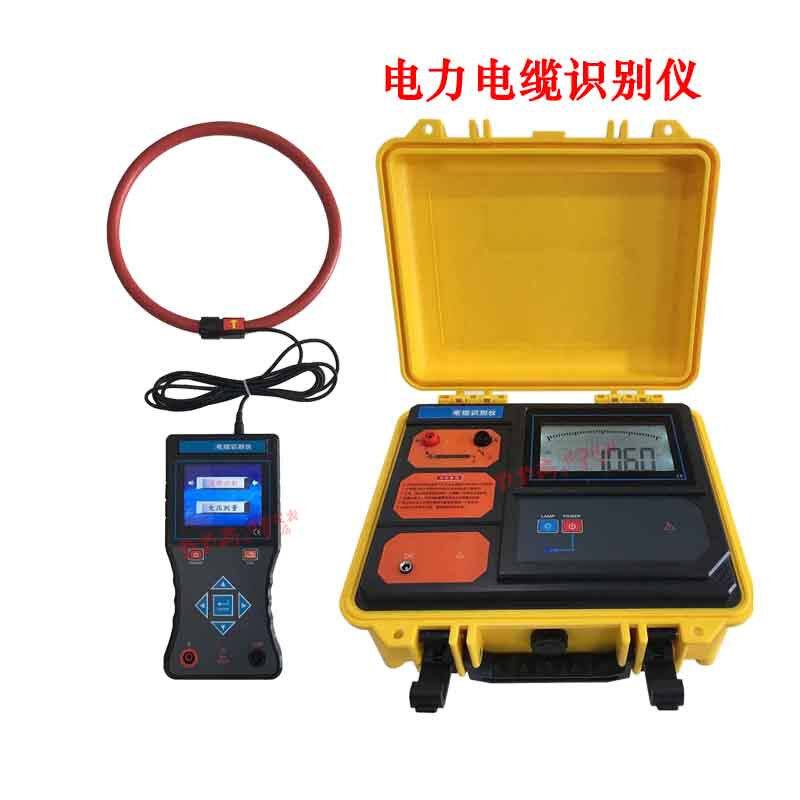

Инструмент распознавания кабелей KLH6900 предназначен для решения технической проблемы распознавания кабеля для кабельных инженеров и кабельных работников.Пользователь точно идентифицирует один из целевых кабелей из нескольких кабелей через инструмент, чтобы избежать серьезных несчастных случаев, вызванных ошибкой, расписывающей кабель.Распознавание кабеля начинается с работы обоих концов кабеля. Двойное количество двух концов кабеля должно быть точным. Конструкция этого прибора использует технологию PSK.Независимо от того, насколько надежна память персонала ON -Site может заменить идентификацию профессиональных инструментов.Этот продукт применим только к распознаванию кабеля, который был остановлен.Этот инструмент состоит из передатчика, приемника, гибкого зажима тока.
Передатчик принимает принцип импульсного тока, а сигнал тока импульса вводится в ядро кабеля. Ток генерирует электромагнитное поле вокруг целевого кабеля для обнаружения, декодирования и распознавания приемника и гибких плоскогубцев. Пол.Передатчик принимает интегрированную профессиональную конструкцию инструмента. Коробка может противостоять давлению около 200 кг. Основание крупного ЖК -дисплея хоста показывает оставшуюся мощность батареи в режиме реального времени. Белая подсветка и излучающие динамические инструкции сигнала ясны с первого взгляда.
Приемник представляет собой портативное устройство, 3,5 -дюймовый цветной ЖК -экран, встроенный микропроцессор с высокой скоростью, и сигнал тока импульса передатчика и декодируется сигнал тока передатчика.Электронный циферблат указывает на прочность сигнала, изысканную и интуитивную;В то же время он имеет функцию обнаружения напряжения переменного тока, а диапазон составляет 0,01 В ~ 600 В (50 Гц/60 Гц).
Гибкий зажидок тока - это катушка Loos. Он обладает хорошими возможностями отслеживания переходного процесса и может быстро идентифицировать ток, кодирующий импульс, генерируемый передатчиком, который подходит для грубых кабелей или нерегулярных руководств.Внутренний диаметр его зажима составляет около 200 мм, что может быть щипцамиΦКабели ниже 200 мм не должны быть отключены, чтобы измерить, не -контактные измерения, безопасное и быстрое.
Специальное напоминание: это устройство распознавания кабеля ограничено целевым кабелем в качестве кабеля отключения питания.Пожалуйста, подтвердите, что целевой кабель принадлежит к этой области перед использованием, то есть без взимания распознавания.При идентификации вам необходимо одновременно использовать запуск машины и портативного приемника этого инструмента.
2. Технические спецификации
1Стандартные условия и условия труда
ВлияниеЭталонРабочие условияПримечание
Температура окружающей среды23 ℃±1 ℃-10 ℃ ～ 40 ℃/
Экологическая влажная40%～ 60%<80%/
Тестирование частоты напряжения50Hz±1Hz45 Гц ~ 70 Гц/
Рабочее напряжение приемника7.4V±0.5V7.4V±1V/
Рабочее напряжение передатчика11.1V±0.5V11.1V±1.5V/
Электричество поле, магнитное полеСледует избегать
Тестирование положения кабеляИзмеренный кабель находится в центре гибкой катушки.
2Спецификация передатчика
достижение способныйСоздать сигналы тока импульсного кодирования; отобразить оставшееся напряжение батареи
электричество источник11,1 В может быть заряжена большая емкость, а непрерывная работа непрерывно работает в течение около 8 часов
Режим отображенияSuper LCD -реальное время дисплея оставшееся напряжение аккумулятора
Пульсное напряжение500V
Пульсовый токMax30a (в зависимости от размера сопротивления цепи)
Частота пульса1 время/второе место
Ширина пульса2ms
передавать сигналСигнал динамического отображения сигнала эмиссии
Длинная испытательная линия5 метров, с зажимом крокодила, 1 красный и черный каждый
Рабочая Температура-10 ℃ ～ 40 ℃
Условия хранения-20 ℃ ~ 50 ℃,≤95 % RH, без воздействия узел
Контроль подсветкиДа, белая подсветка
линейка дюйм320mm×275mm×145mm
ЖК -размер128mm×75mm
ЖК -дисплей домена124mm×67mm
Качество счетчикаУтверждение: 2,5 кг
Общее качество: 3,3 кг (включая приемник)
Размер посылкиДлиной 400 мм, ширина, высота×245mm×335mm
заряд батареиКогда напряжение аккумулятора ниже 9,65 В, отображается напряжение батареи и напоминает аккумуляторную зарядку; когда он ниже 9,5 В, устройство автоматически отключается
зарядное устройство12.6V DC Зарядное устройство
Зарядка интерфейсаИнтерфейс круглой зарядки, логотип DC
сопротивляться НажиматьПередатчик принимает интегрированный дизайн профессиональной коробки инструментов, а коробка может противостоять давлению около 200 кг.
Устойчивый НажиматьAC 3700V/RMS (перед верхней и нижней частью ящика для прибора)
Электромагнитные характеристикиIEC61326(EMC)
Справочная безопасностьIEC61010-1 (Cat ⅲ 300V, Cat IV 150V, уровень загрязнения 2)
3Спецификация приемника
достижение способныйРаспознавание кабеля (идентифицировать и декодировать сигнал тока импульса); измерение напряжения переменного тока
электричество источник7,4 В.
Рейтинг токаОколо 180 мкм макс
Режим отображения3.5 -INCH Real Color LCD -дисплей экрана, Цветный электронный циферблат индикатор циферблата
Успешное распознавание кабеляЗеленая решетка - это динамические инструкции, когда по часовой стрелке по часовой стрелке
Незащитный кабельКрасный апельсиновый счетчик решетки -динамические динамические инструкции
Несколько размеровДлина и толстая 207 мм×101mm×45mm
Гибкая катушкаДлиной около 630 мм, диаметр линии 6 мм или 12,5 мм
Внутренний диаметр катушкиφ200mm
Длина свинцаГибкая катушка Длина свинца: 2м
Тестовая линия напряжения1 м длиной (1 красный черный каждый)
Диапазон экзаменовКатушка может обнаружить сопротивление цепи 0Ω~ 2KΩИмпульсный сигнал; сопротивление петли обнаружения составляет 2KΩВ настоящее время это необходимо
Диапазон напряженияAC 0,01 В ~ 600 В (50 Гц/60 Гц)
Точность напряжения±1%±1dgt
Идентификационный сигналЦветная решетка Динамическая прочность сигнала отображения
Скорость обнаруженияОколо 1/секунду
Регулировка усиленияУровень 5, нажмите левые и правые клавиши стрелков, чтобы настроить множественное усиление сигнала, указатель находится в середине электронного циферблата в две стороны
Контроль подсветкиНажмите верхнюю и нижнюю стрелку, чтобы отрегулировать яркость подсветки ЖК -дисплея
Автоматическое выключениеПосле начала около 15 минут инструмент автоматически выключается, чтобы уменьшить расход батареи
напряжение батареиКогда напряжение аккумулятора ниже 6,5 В, напряжение аккумулятора низкое, напомнив, чтобы зарядить батарею
зарядное устройство9 В постоянного тока зарядное устройство
Зарядка интерфейсаUSB -зарядка интерфейса
Рабочая температура и влажность-10 ℃ ～ 40 ℃; ниже 80%RH
Температура и влажность хранения-10 ℃ ~ 50 ℃,≤95 % RH, без воздействия узел
Качество приемникаПриемник: 370 г (с батареей)
Текущий зажим: 172G
Невероятный крайМежду приборной линией и оболочкой≥100MΩ
Подходит для безопасностиIEC61010-1 CAT ⅲ 600V, IEC61010-031, IEC61326, уровень загрязнения 2
три.Товарная накладная
передатчик1 комплект
Получатель1 комплект
Инструментарий1
Линия тестирования Clocodile Clip1 красный черный каждый
Тестовая строка таблицы1 красный черный каждый
Гибкая катушка1
9 В USB -зарядное устройство, зарядное кабельнабор
12.6V Зарядное устройство1
7,4 В литийная батарея1 группа (в метре)
11.1 В литийная батарея1 группа (в метре)
Руководство, гарантийная карта, квалификационный сертификат1 копия
