Сделать синоскопическую камеру Siemens Star Camera Endoscopic Накопление шарика MTF -кривая испытательная тестовая карта
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание тестовой карты

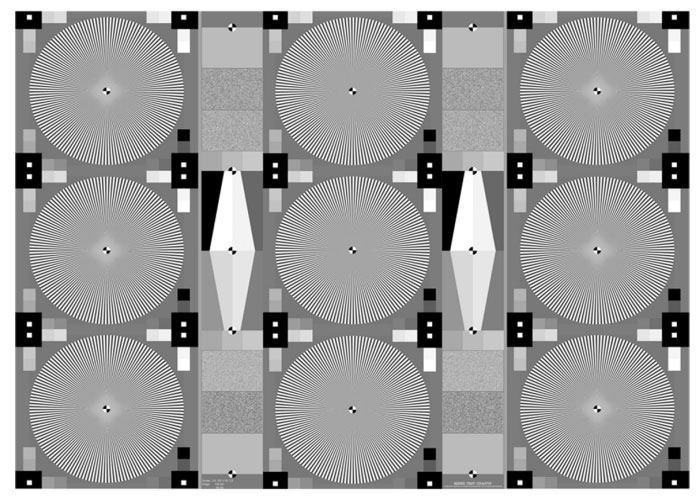

Тука да0253 D35 9X содержит девять радиальных синусоидальных модулированных звезд Siemens, наклонных краев и пятен белого шума.Центр каждой звезды показывает знак позиционирования.Каждая звезда окружена 16 серыми пятнами для линейных измерений.Каждый угол показывает больший черный квадрат и маленький белый квадрат.Эта диаграмма подходит для звезд Siemens в 144 и 72 циклах.
Две группы краев наклона предоставляют четыре разных режима (40%, 60%, 80%, 100%).Размер карты составляет 50x50x46 мм (WXHXD).Размер изображения составляет 32x21 мм (соотношение сторон 3: 2).Дизайн карты картин соответствует стандарту измерения разрешения ISO12233 (2014).Максимальное разрешение YE0253 D35 9X зависит от количества циклов.
Имя тестовой карты | размер | Количество циклов | Минимальное разрешение | Максимальное разрешение |
YE0253 D 9x144 | D35 | 144 | 2 MP | 10 MP (30 MP) |
YE0253 D 9x72 | D35 | 72 | VGA | 2 MP |
YE0253 D35 9x 144 (размер D35) может использоваться для камер до 10 Мп.Результаты измерения обеспечивают полную кривую MTF.
Примечание: этот график можно использовать для высокого уровня разрешения30 -мегапиксельная камера, но есть ограничения.Результаты измерения точно обеспечивают экстремальное разрешение.Полная кривая MTF может быть разрушена, потому что сам производственный процесс добавляет MTF к неуверенному диаграмму.Этот факт влияет только на высокую частоту в диаграмме.Следовательно, YE0253 D35 9X 144 подходит для камеры до 10 Мп, что неограничено.
Примечание: разрешение системы может быть ниже, чем пиксели датчика.Например, в эндоскопической камере объектив может быть значительно уменьшен.ТакYE0253 D35 9x 144 (2MP-10MP), разрешение 2-мегапиксельной камеры может быть слишком низким.
Формат D35 предназначен для использования в сочетании с эндоскопическим накоплением (диаметр 30 см).Размер карты аккуратно размещен в слоте интегрального мяча.Этот интегральный шарик обеспечивает равномерную иллюстрацию плоскости графической карты, необходимой для тестовой диаграммы освещения.
Может использовать программное обеспечениеIQ-Analyzer анализирует изображение диаграммы.Программное обеспечение дает результаты для MTF Siemens Star, SFR на наклонном краю и патче по шуму.
Диаграмма YE0253 D35 9X содержит девять радиально синусоидальных звезд Siemens, наклонные края и патчи белого шума. Центр каждой звезды показывает маркер регистрации. Каждая звезда окружена 16 серыми пятнами, используемыми для линеаризации. Угла показывают больший черный квадрат с маленьким белым квадратом в нем. Диаграмма доступна со звездами Siemens с 144 и 72 периодами.
Два набора наклонных краев предлагают четыре различных модуляции в каждом (40%, 60%, 80%, 100%).
Размер диаграммы составляет 50 x 50 x 4,6 мм (W x H x d). Размер изображения составляет 32 x 21 мм (соотношение сторон 3: 2).
Дизайн диаграммы соответствует последнему стандарту ISO 12233 (2014) для измерения разрешения.
Максимальное разрешение YE0253 D35 9X зависит от количества циклов:
chart name | size | number of | min. | max. resolution |
cycles | resolution | |||
| | | ||
YE0253 D 9x144 | D35 | 144 | 2 MP | 10 MP (30 MP) |
| | | | |
YE0253 D 9x72 | D35 | 72 | VGA | 2 MP |
| | | | |
YE0253 D35 9x 144 (размер D35) может использоваться для камер до 10 Мп. Результаты измерения обеспечивают полную кривую MTF.
Примечание. Диаграмма может использоваться для камер с разрешением до 30 Мп с ограничениями. Результаты измерения обеспечивают точное ограничивающее разрешение. Полная кривая MTF может быть повреждена из -за того, что процедура производства добавляет MTF в диаграмму, которая не может быть определена.
Этот факт влияет только на высокую частоту в диаграмме. Поэтому YE0253 D35 9x 144 подходит для камер до 10 Мп без ограничений.
Примечание. Разрешение системы может быть ниже, чем количество пикселей датчика. E. G. В эндоскопических камерах объектив может отчетливо уменьшить разрешение. В результате разрешение камеры 2 Мп может быть слишком низким для YE0253 D35 9x 144 (2 Мп– 10 MP).
Формат D35 предназначен для использования в сочетании с интегральной сферой эндоскопии (диаметр 30 см). Размер диаграммы аккуратно подходит в слот интегрирующей сферы. Эта интегрирующая сфера обеспечивает равномерное освещение в плоскости диаграммы, которое необходимо для освещения тестовой карты.
Изображения диаграммы могут быть проанализированы с помощью программного обеспечения IQ-анализатора. Программное обеспечение доставляет MTF для звезд Siemens, SFR наклонных краев и результатов для патчей шума.
|
