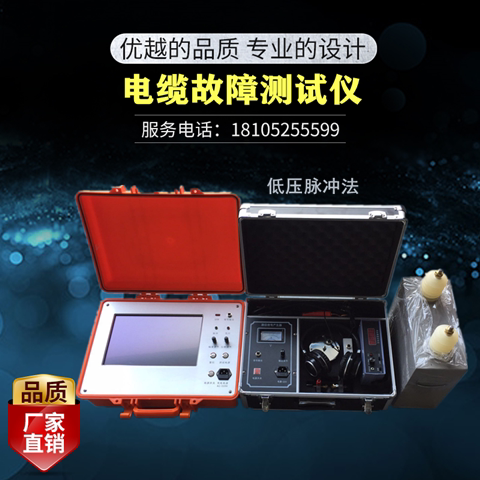

Тестер с разломом кабеля географическая линия
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Пульс емкость 2UF
- Кабель, тестер, полный комплект
- Выписка
- Трансформатор, полный комплект
- Пульс емкость 4UF
- Кабель, тестер
- Пульс емкость 6UF
| Цвет: | Кабель, тестер, полный комплект, Кабель, тестер, Трансформатор, полный комплект, Пульс емкость 2UF, Пульс емкость 4UF, Пульс емкость 6UF, Выписка |
1. Метод испытания, метод импульса низкого давления, метод мигания высокого давления.
2. Технические параметры
Тест -расстояние: во время метода импульса низкого давления на расстоянии испытаний составляет 16 км; испытательное расстояние не менее 15 км, когда метод мигания высокого напряжения.
Точность тестирования системы: менее 20 см.
Импульсная амплитуда:  нагрузочный импеданс при 50&Омега; не менее 250В.
Ширина пульса: 0.2Μ s, 2Μ s, 4Μ S Three.
Частота дискретизации:  48 МГц, 24 МГц, 12 МГц, 6 МГц.
Фиксированная система -точечная ошибка: результат измерения хоста объединяется с отображением числа фиксированного измерения прибора, а ошибка равен нулю.
Резолюция чтения: 1m
Стержни, распределяющие 4 вида кабельной среды: масло замачивание: 160 м//Μ s; перекрестный полиэтилен: 172 м/Μ s; поливинилхлорид: 184m/Μ s; и установить скорость передачи радиоволн (дополнительная среда) других кабелей не -сильных.
Для других кабелей, не относящихся к мощным, функцию измерения скорости на этой машине можно использовать для измерения распространения радиоволн в кабеле после входа в кабель.
3. Метод отбора проб: текущий метод отбора проб.
4. Условия работы: температура -10 ~ +45&Ordm; c, относительная влажность 90%.
5. Том: 430×300&Раз; 190 мм.
6. Вес: около 10 кг.

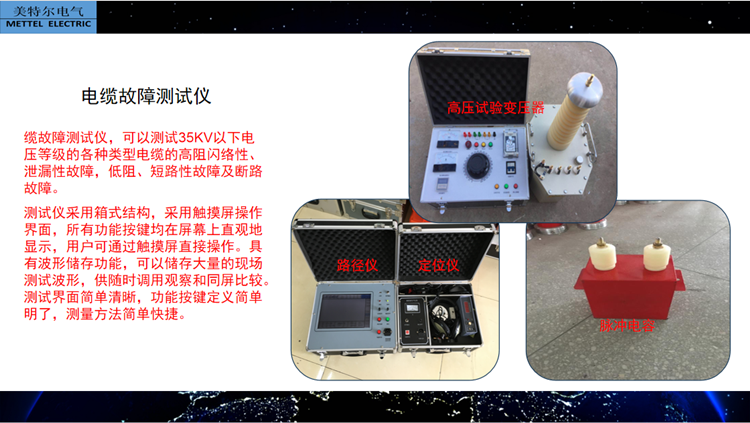

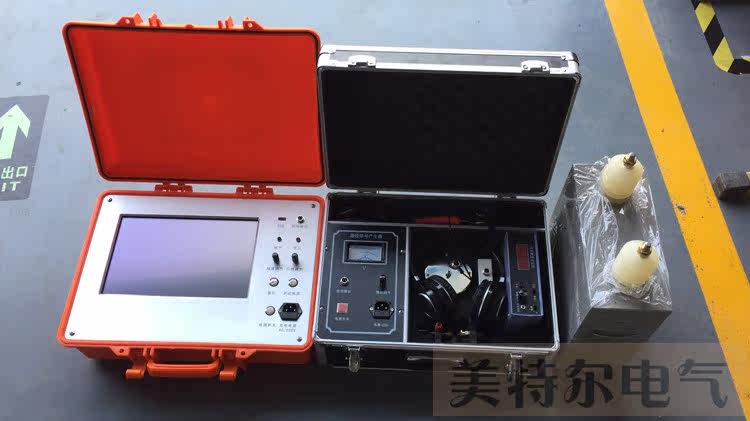

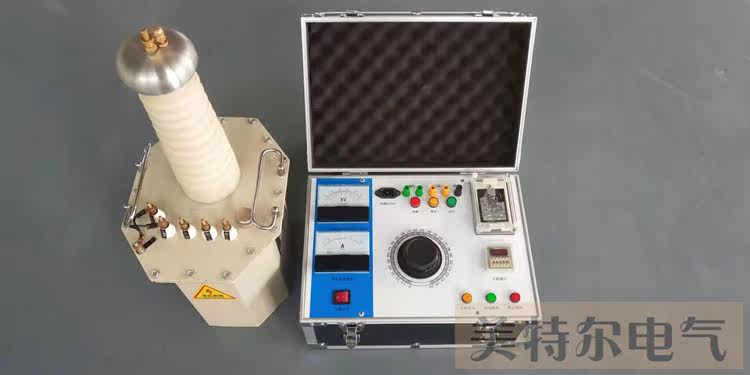

Конфигурация прибора:
1. Тестер разлома кабеля (хост)   1
2. Отображение синхронных фиксированных инструментов (включая наушники, зонды)   1
3. Генератор сигналов пути   1
4, 2/3/5 кВА (связь) Тестовый трансформатор   1
5. Проверьте поле управления трансформатором   1
6, 1 Micro Method /2 Micro Method /30 кВ над импульсными конденсаторами   1
7. Стопка с выбросом высокого давления   1
  примечание Описание:
  1 (прибор с фиксированной точкой и инструмент PATH находятся в одной и той же коробке)
  2, выше 1, 2, 3, полный набор основных конфигураций прибора, пользователи также могут выбрать вышеуказанную конфигурацию 4, 5, 6, 7, элемент;
  Кроме того, пользователи могут выбрать 1 инструмент распознавания кабеля.Чтобы идентифицировать кабели разломов из нескольких кабелей на сцене или найти кабели, которые можно найти в нескольких кабелях.

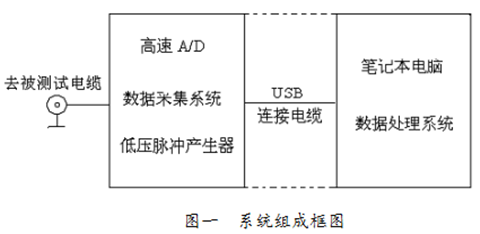

Диаграмма композиции приборов
Рисунок 1 в диаграмме композиции приборов системы
Выбор метода измерения&Ldquo; метод пульса&В то время к входной схеме был добавлен сигнал тестового импульса с диапазоном около 250 В.П.Форма тестового сигнала отображается на экране после внутренней обработки сигналов и схемы обработки данных.В то же время средняя (тип кабеля) кабеля (кабель), скорость передачи радиоволн, частота отбора проб, расстояние разлома, дата испытания и т. Д. В панели дисплея состояния и т. Д.
Выбор метода измерения&Ldquo; метод мигания высокого давления&В Rdquo; в то время сигнал внутреннего импульса отключается, и инструмент запускается.Когда воздействие высокого напряжения системы испытаний высокого напряжения удаляется с помощью удара высоким напряжением кабеля, образуется одна форма флэш -волны, и входной прибор вводится текущим образцом.Более поздняя работа такая же, как и импульс низкого давления, и отображается форма волны результатов теста.
