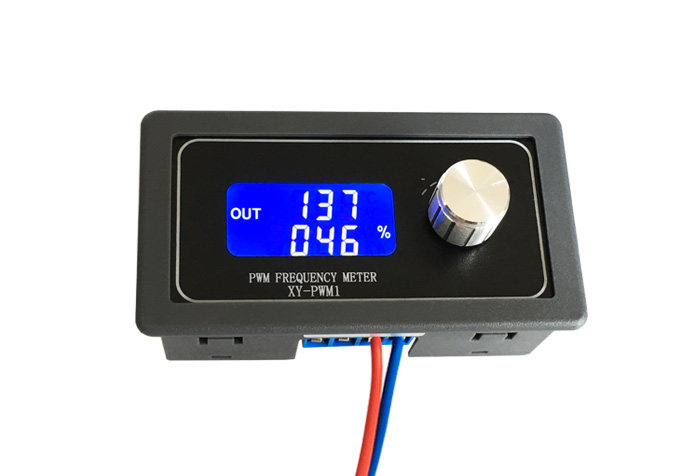

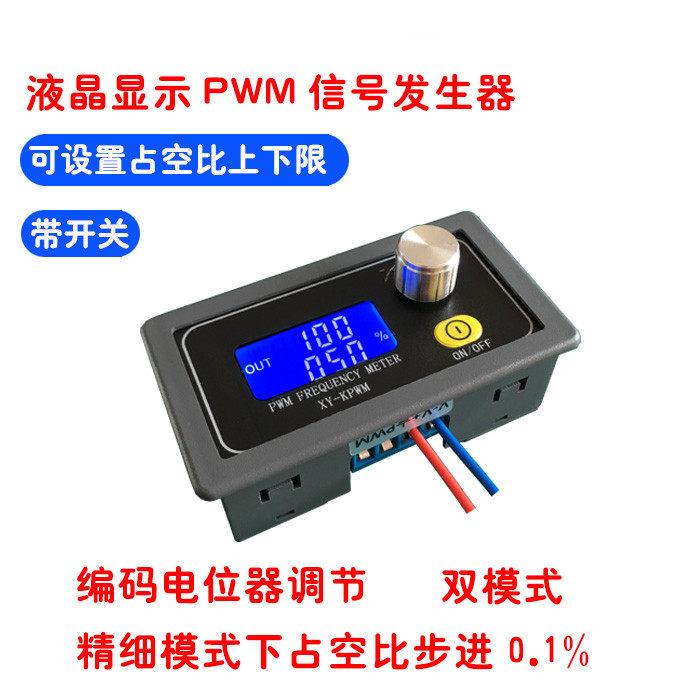

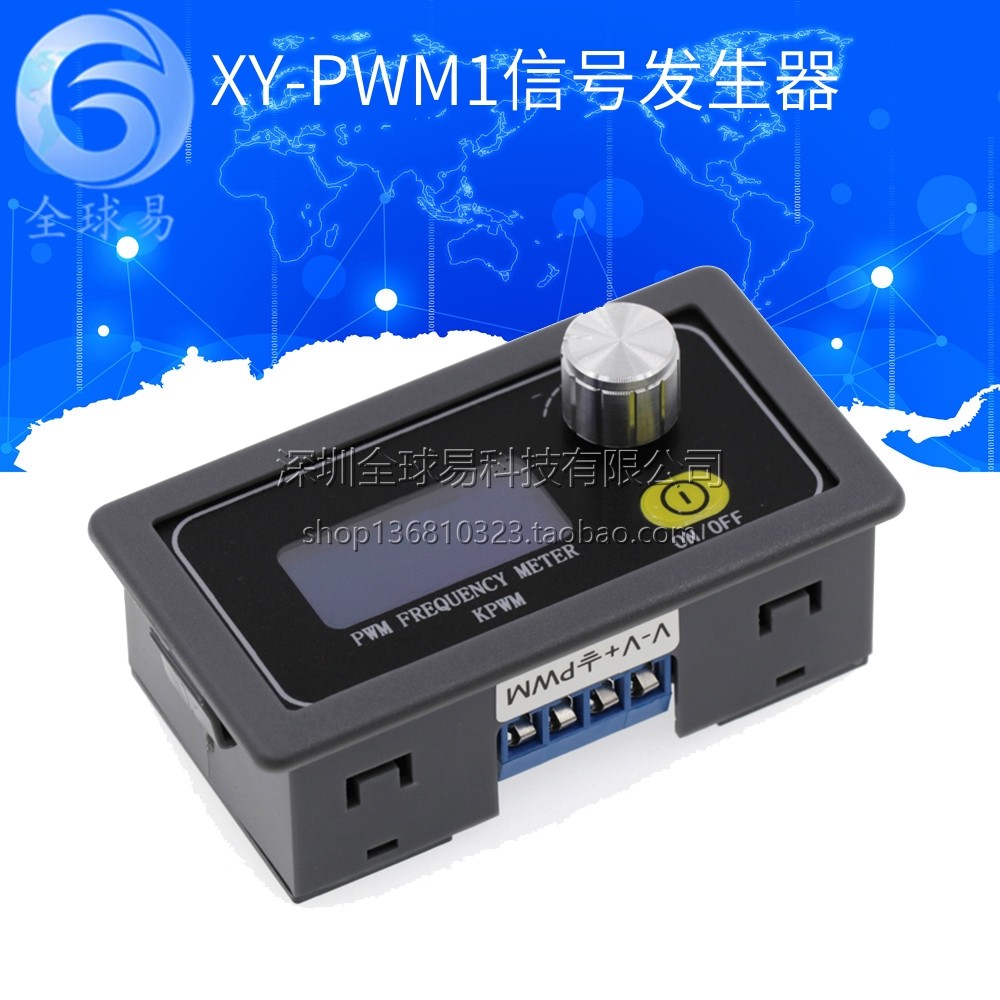

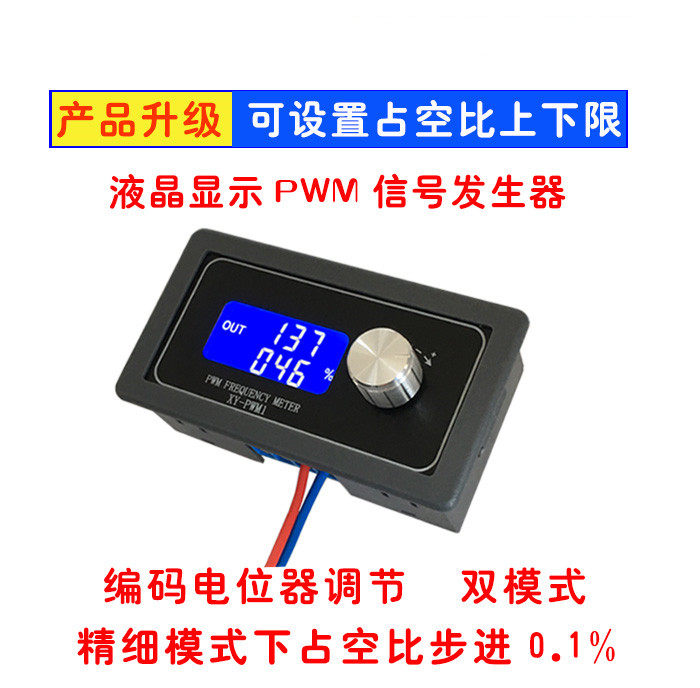

Частотный цикл PWM-частотный цикл, регулируемый модуль квадратный волновый генератор сигналов прямоугольной волны xy-pwm1

Цена: 514-535руб.    (¥15.9)
Артикул: 587710006867

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:冷静的K8
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥1994 205руб.
¥3998 403руб.
¥28800599 904руб.
¥1392 938руб.
  • Информация о товаре
  • Фотографии
Цвет: Принесение света (xy-pwm), Нет света (xy-pwm1)

PWMРабочий цикл частоты импульса, регулируемый модульный квадратный волновый генератор сигналов прямоугольной волны xy-pwm1



Основные модуль:

1.Двойной режим, соотношение обязательств в отношении пошлина в тонком режиме вступает в0.1%Предметы

2.LCDЖК -дисплей частота и рабочего цикла, очень ясно, Очень удобно использовать корректировку кодирования потенциометра;PWMВыход может установить частоту и коэффициент пошлина соответственно;

3.С функцией блокировки для предотвращения недоразумения;

4.Частотный диапазон широкий, а точность высока;

5.Кабельная связь



1. Описание модуля

PWMВыход, вы можете установить отношение частоты и пошлина;

Обычный режим:

Диапазон частот1HZ~150KHZ Коэффициент пошлины000~100%, Шаг в соотношение обязательств1%

Прекрасный режим:

Диапазон частот1HZ~15KHZ Коэффициент пошлины00.0~100%, Шаг в соотношение обязательств0.1%

Частота делится на четыре диапазона, автоматическое переключение:

1.XXX(Не маленькое число): Наименьшее устройство1Hz, Диапазоны1Hz~999HzПредметы

2.X.XX(Время на 100 пунктов). Наименьшая единица0.01Khz, Диапазоны1.00Khz~9.99KhzПредметы

3.XX.X(Десятичная точка на десять): Наименьшее устройство0.1Khz; Диапазоны10.0KHz~99.9KHz

4.X.X.X (Десятичная точка составляет десять и сотни): Наименьшее устройство1Khz; Диапазоны1KHz~150KHz

e.g. Частотный дисплей:100 выражатьPWMВыход100HzПульс;

             1.01выражатьPWMВыход1.01KПульс;

                       54.1 выражатьPWMВыход54.1KHzПульс;

                       1.2.4выражатьPWMВыход124KHzПульс;

Объем рабочего цикла:0~100%Предметы

Все параметры настроек урегулированы и сохраняются.



Настройки параметров

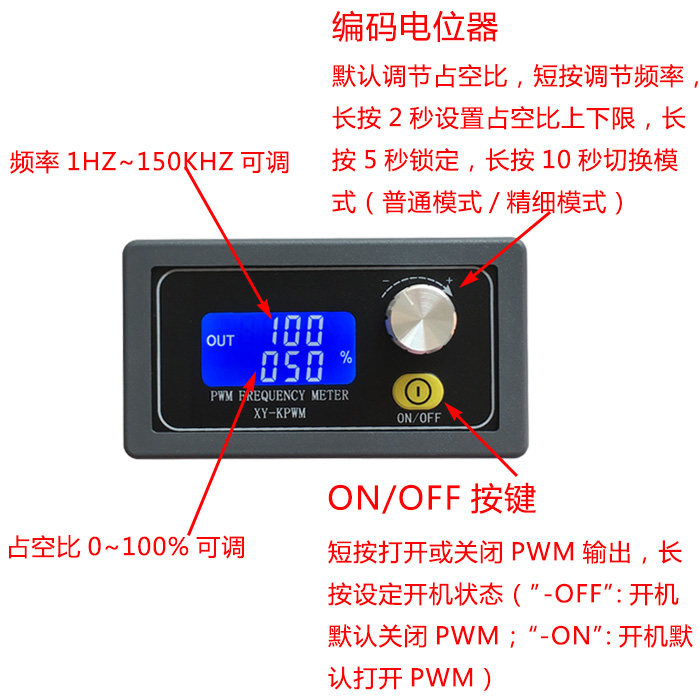

Этот продукт регулирует частоту, чтобы занять соотношение обязательств путем вращающегося потенциометра. Он может определить быстрое регулировка в соответствии с скоростью вращения, регулируйте рабочее цикл по умолчанию, коротко нажмите на частоту, нажмите на частоту, длинное нажатие2Заблокировать секунды, длинная пресса5Второй режим переключения (обычный режим/Прекрасный режим),Простая работа, автоматически сохранить после настройки параметров и не терять питание.

3. Параметры модуля:

1.Рабочее напряжение:3.3~30VПредметы

2.Частотный диапазон: обычный режим1Hz~150KHz; Тонкий режим1HZ~15KHZПредметы

3.Точность частоты: точность в каждом диапазоне2%о;

4.Емкость нагрузки сигнала: выходной ток может5~30maо;

5.Выходная амплитуда:PWMЗначение амплитуды равно напряжению источника питания;

6.Температура окружающей среды:-20~+70℃.

7.Вес: 42G





4. Сфера применения:

1.Используйте в качестве генератора сигналов квадратной волны для генерации сигналов квадратных волн для экспериментального развития и использования;

2.Сигнал квадратной волны, используемый для генерации драйвера контроллера;

3.Генерировать импульсы, для снабженияMCUиспользовать;

4.Генерировать регулируемые импульсы и управлять цепями (PWMПрименение, такое как скорость освещения и регулировка).











5. Серийный контроль(Одиночная машинаTTLУровень коммуникации)

Стандарт связи:9600 bps

Позиция данных :8
Останавливаться :1
Контрольная цифра :none
Управление потоком :none



    1. НастройкиPWMЧастота

“F101”:Установить частоту на101 HZ     (001~999)

“F1.05”:Установить частоту на1.05 KHZ      (1.00~9.99)

“F10.5”:Установить частоту на10.5KHZ (10.0~99.9)

“F1.0.5”:Установить частоту на105KHZ  (1.0.0~1.5.0)

Примечание:В тонком режиме,Максимальная частота15.0Khz

   2. НастройкиPWMРаботник

Общий режим:

“DXXX”:настраиватьPWMКоэффициент занятияXXXПредметы(001~100)

   напримерD050,настраиватьPWMКоэффициент занятия50%

Прекрасный режим:

”DXX.X”:настраиватьPWMРаботой циклXX.X(00.1~100)

       НапримерD20.8,настраиватьPWMКоэффициент занятия 20.8%

    3. Прочитайте параметры настройки

отправлять“read” string, прочитайте параметры настройки.

    4. Режим переключения

MODE0 : Общий режим

MODE1 : Прекрасный режим



Установите успешный возврат:DOWNПредметы

НАСТРОЙКА НАСТРОЙКА НЕОБХОДИМОСТЬ:FALLСущность
