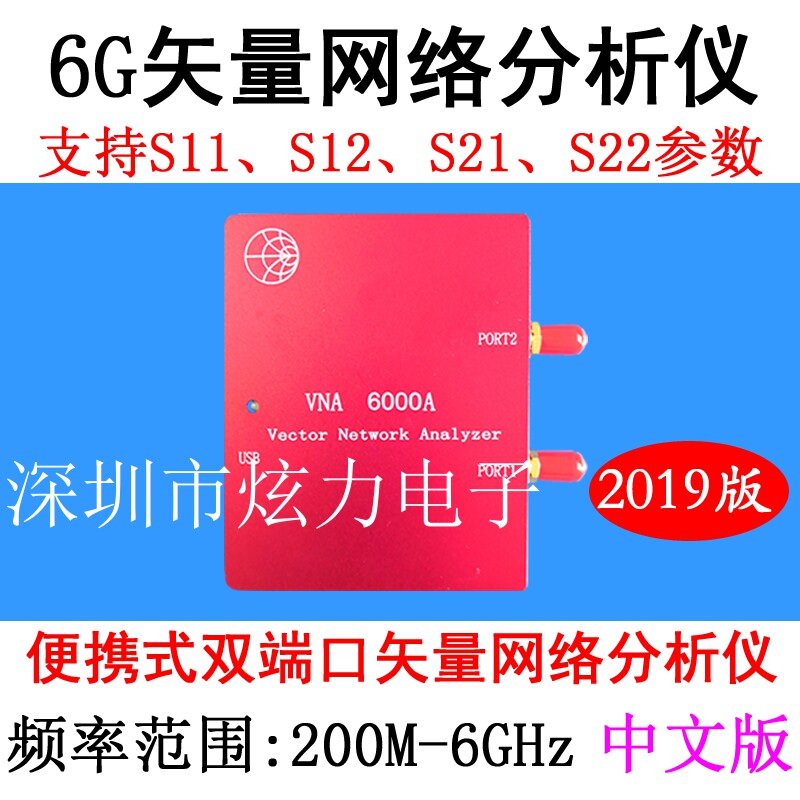

6G -векторный анализатор сети VNA6000A (Edition 2019) Bluetooth Wi -Fi 2,4G 5,8G Тест антенны
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Текущая цена составляет 3200 юаней с бесплатной доставкой!(Калибровочные детали и соединительные кабели SMA не входят в комплект) Покупателю может быть выставлен счет-фактура с НДС в размере 16%, с бесплатной доставкой и налогом в размере 3700 юаней! NA6000A (версия 2019 года) — это улучшенная версия VNA6000, особенно подходящая для согласования и отладки радиочастотных цепей Bluetooth, Wi-Fi, 2,4G, 5,8G, GPS, Beidou, оборудования Интернета вещей в различных диапазонах частот и продуктов безопасности в различных диапазонах частот!Стандартная конфигурация VNA6000A: 1 хост векторного анализатора цепей VNA6000A (алюминиевый корпус с ЧПУ), 1 USB-кабель, 1 ящик для инструментов (за исключением калибровочных деталей и кабелей SMA, пользователи, которым они нужны, приобретают их отдельно) (Цена упаковки составляет 3380 юаней, бесплатная доставка)
Основные характеристики: Диапазон частот: 200–6000 МГц Шаг частоты: 3 Гц Конфигурация порта: два порта Шум дорожки:<0,01дБ Динамический диапазон: 40～60дБ Диапазон импеданса: 1～1000 Ом Точность амплитуды: Неопределенность амплитуды менее 0,2дБ Точность фазы: -20дБ～0дБ Неопределенность фазы менее 0,1 градуса Выходная мощность: 100МГц～4000МГц>0DBM, 4001 МГц ~ 6000 МГц>-10DBM Станция порта: волна:<1,5 (500 МГц ～ 3000 МГц<1,3, 5000 МГц ~ 6000 МГц<1.3) Направленность ответвителя: 800–3000 МГц.>25 дБ, 5000 МГц ~ 6000 МГц>Измерение полной фазы 20 дБ и встроенная диаграмма Смита. Благодаря программным функциям калибровки разомкнутой цепи, короткого замыкания, нагрузки и сквозной калибровки результаты испытаний становятся более точными. Поддерживает многоформатный экспорт данных (JPEG, Excel, ZPlot, S2P, PDF). Дружественный пользовательский интерфейс, поддерживает системы Windows, Linux, Mac. RF-порт представляет собой разъем SMA (как внешние винты, так и внутренние отверстия). USB-блок питания. Супер мини-размер 9*8,3*1,4 см, легко носить с собой (сверхлегкий и ультратонкий)
Какова производительность VNA6000A?Давайте позволим данным говорить. Ниже мы сравниваем результаты измерения стабильных устройств между VNA6000A и E5071C для разных диапазонов частот (экспортируем данные S соответственно, а затем используем стороннее программное обеспечение для сравнения). Тестовое устройство 1 VNA6000A (прямое отражение S11)
(Экспортируйте данные S отдельно, а затем используйте стороннее программное обеспечение для сравнения)

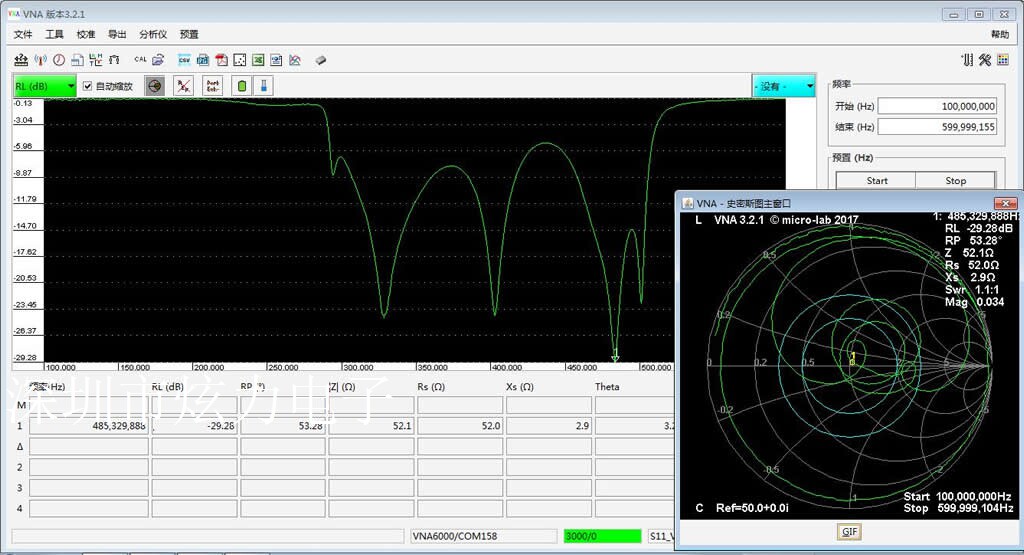

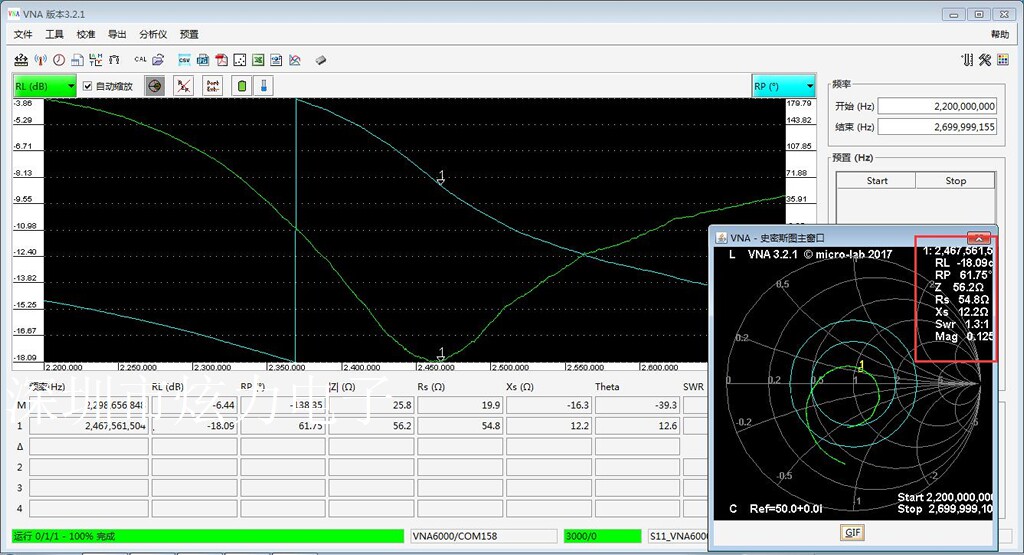

Тестовое устройство 1 VNA6000A (прямое отражение S11)

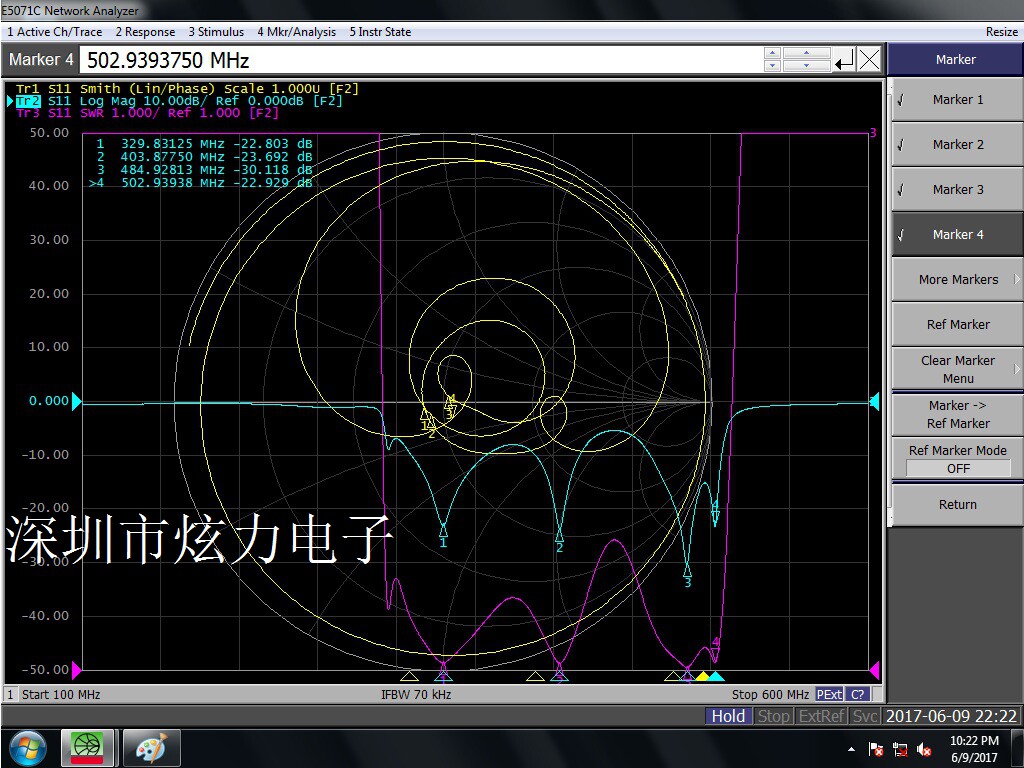

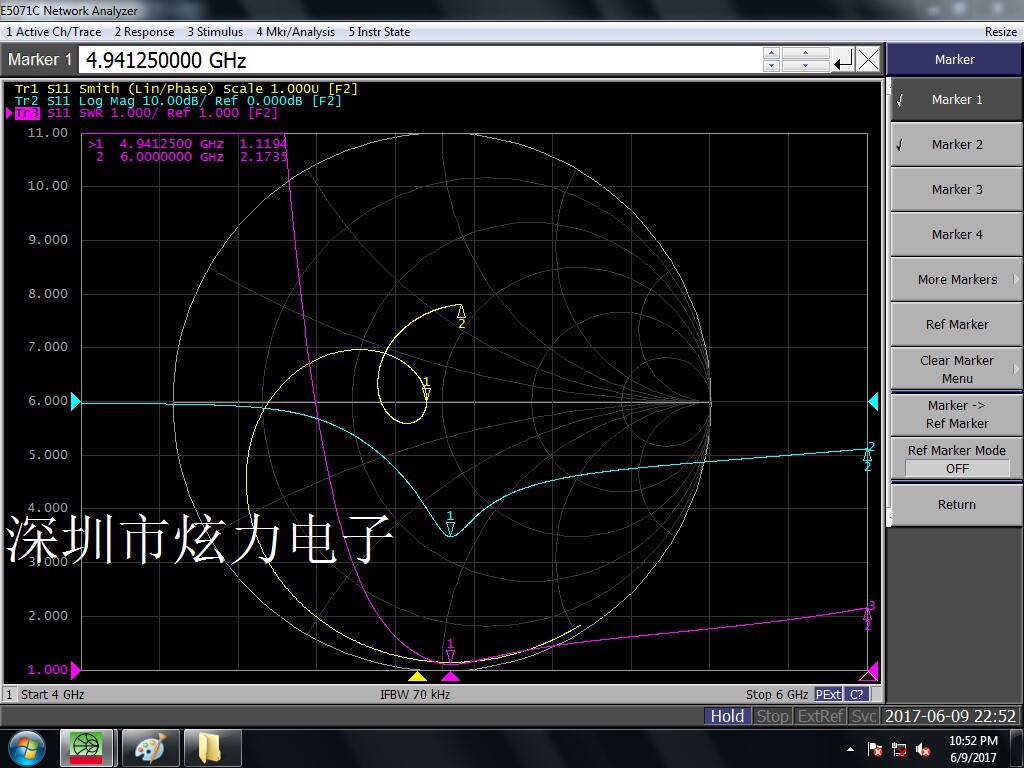

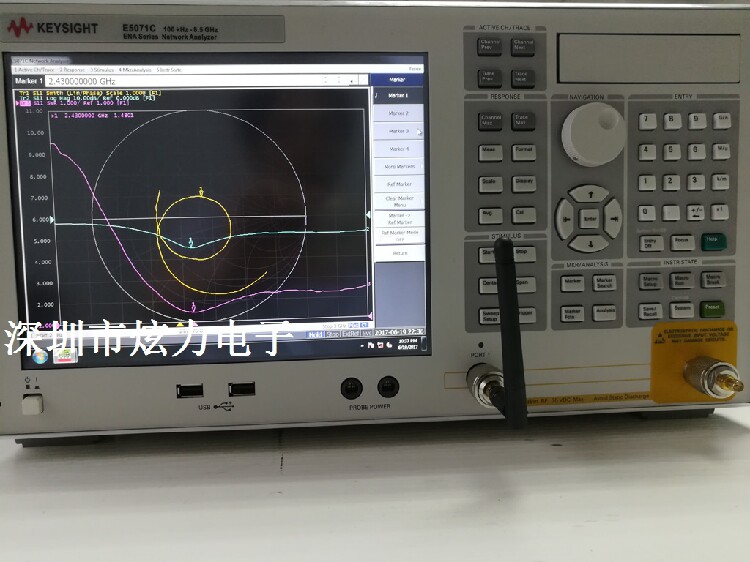

E5071C испытательное устройство 1 (прямое отражение S11)

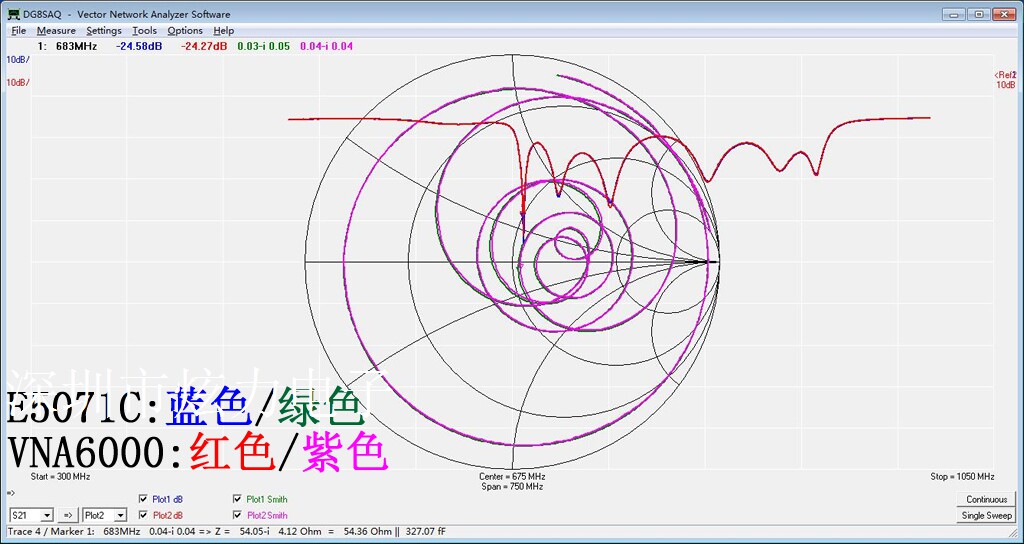

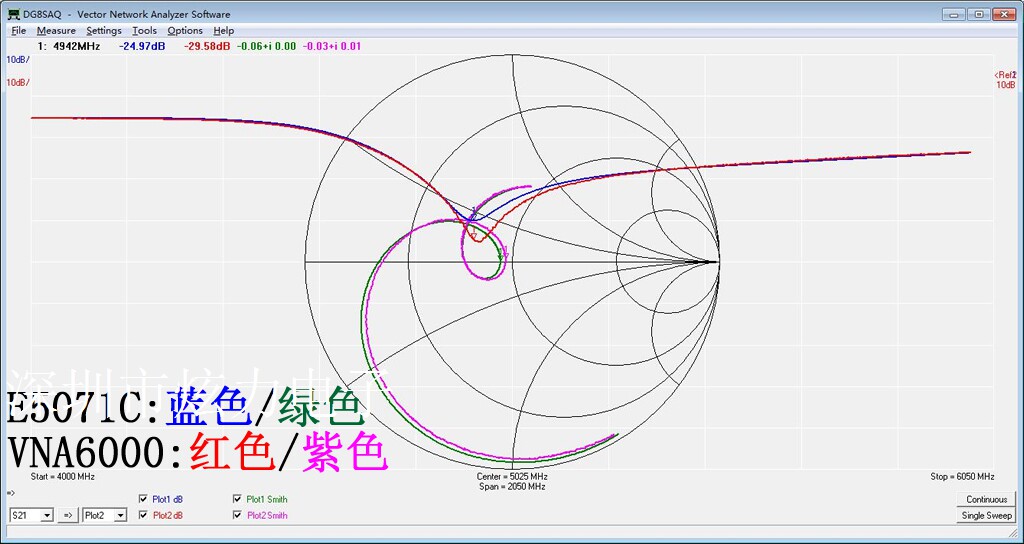

Сравнение результатов тестового устройства 1 VNA6000A и E5071C (прямое отражение S11)

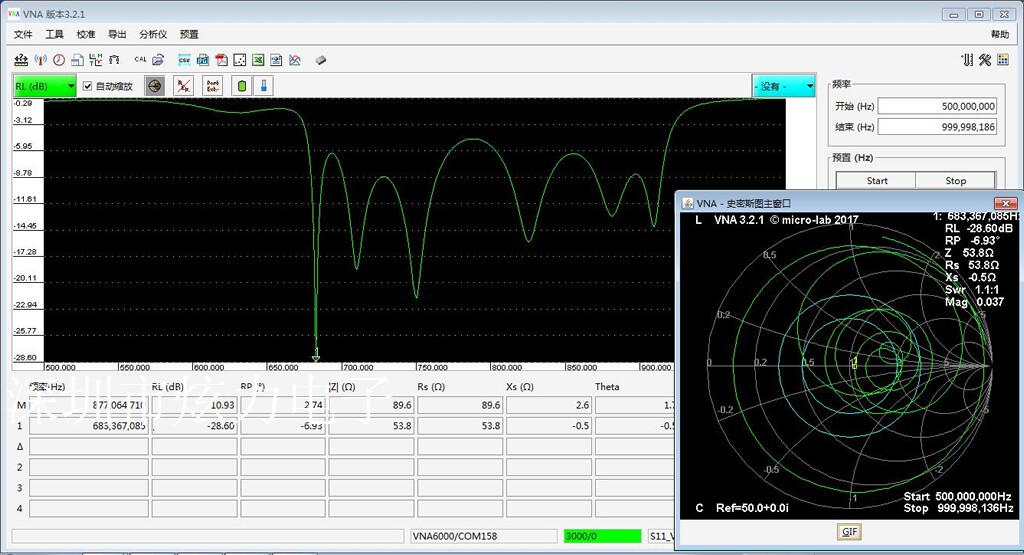

Тестовое устройство 2 VNA6000A (прямое отражение S11)

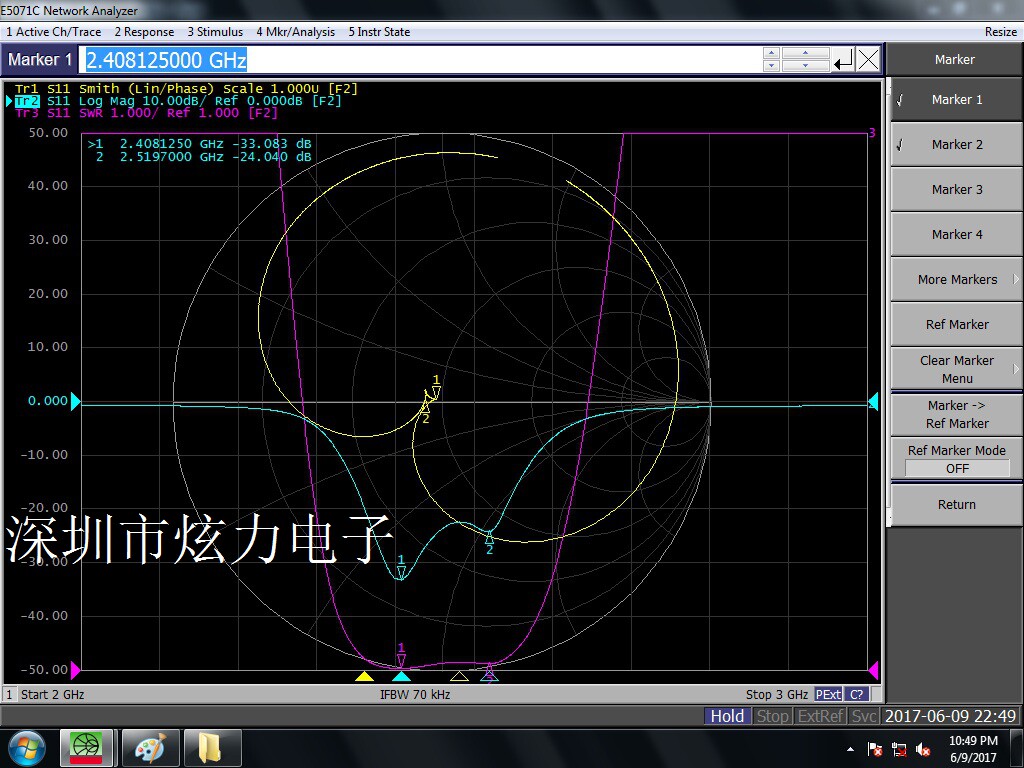

E5071C испытательное устройство 2 (прямое отражение S11)

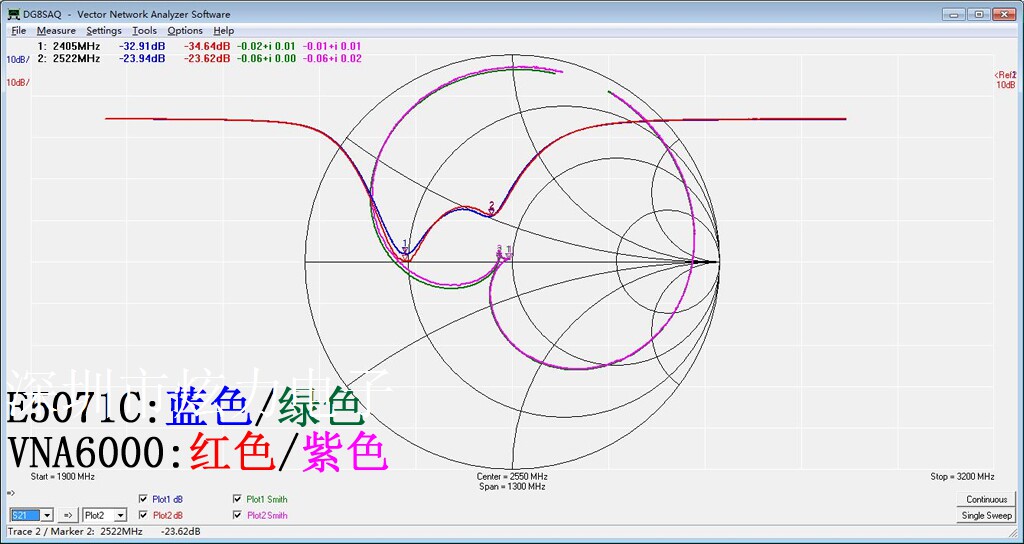

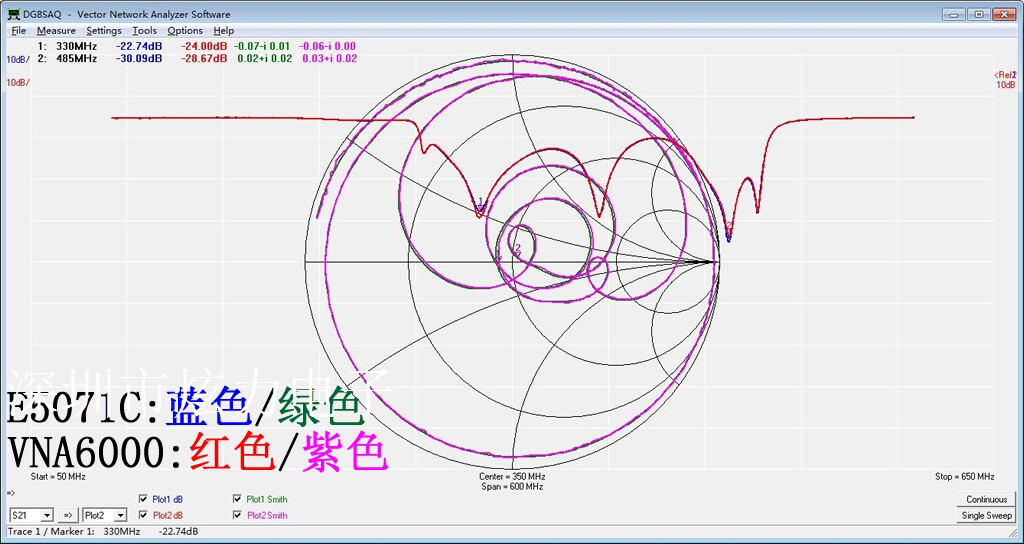

Сравнение результатов тестового устройства 2 VNA6000A и E5071C (прямое отражение S11)
Тестовое устройство 3 VNA6000A (прямое отражение S11)

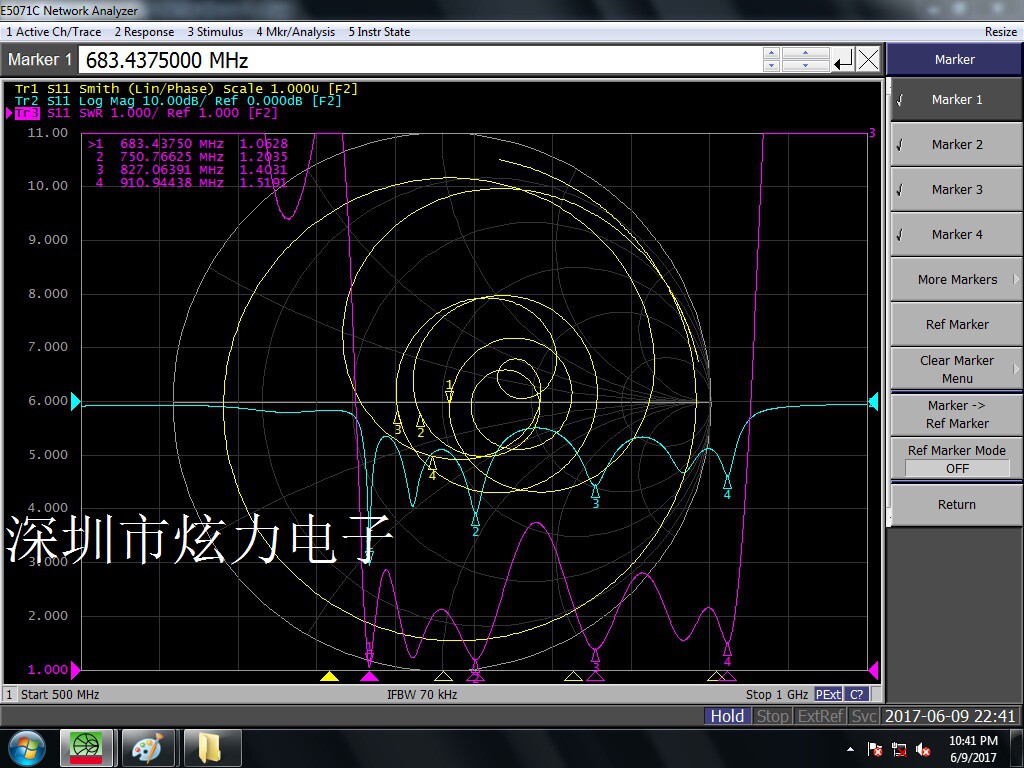

E5071C испытательное устройство 3 (прямое отражение S11)
Сравнение результатов тестового устройства 3 VNA6000A и E5071C (прямое отражение S11)
Тестовое устройство 4 VNA6000A (прямое отражение S11)
E5071C испытательное устройство 4 (прямое отражение S11)
Сравнение результатов испытательного устройства 4 VNA6000A и E5071C (прямое отражение S11)

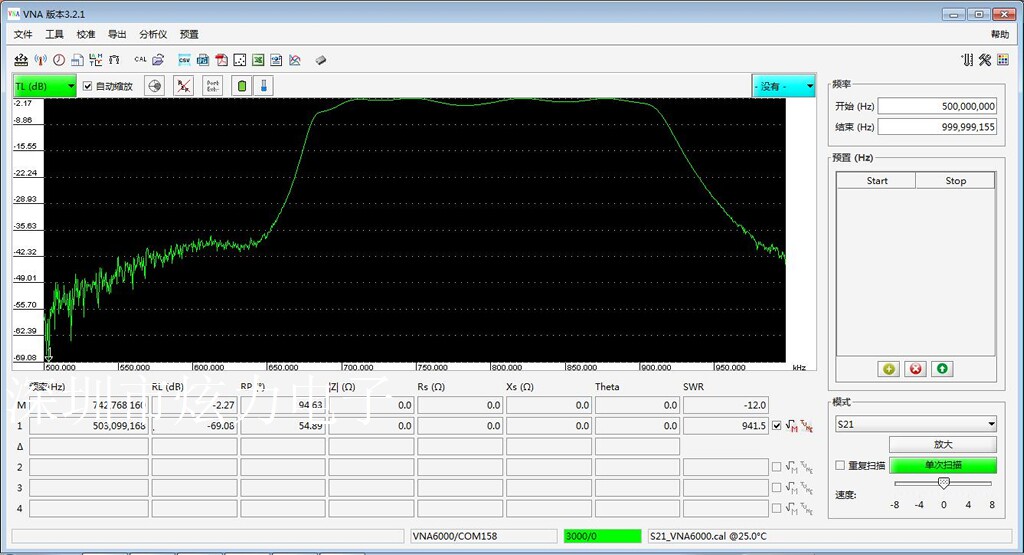

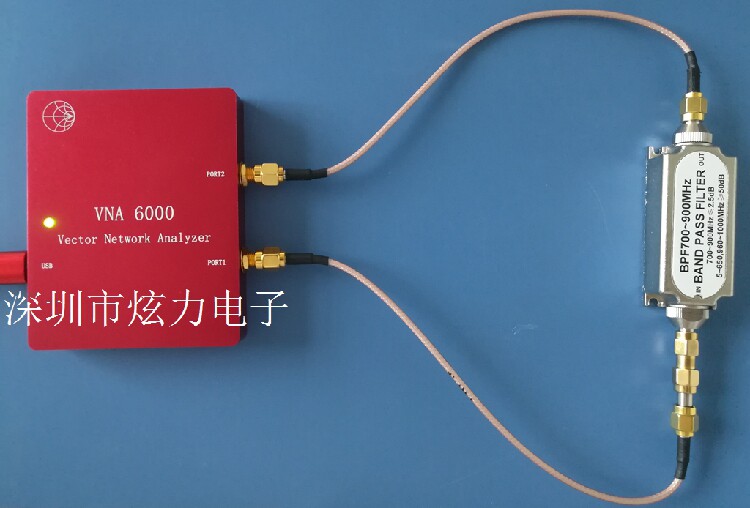

VNA6000A тестирует полосу пропускания 700–900 МГц (прямое отражение S21)
E5071C тестирует полосу пропускания 700–900 МГц (прямое отражение S21)

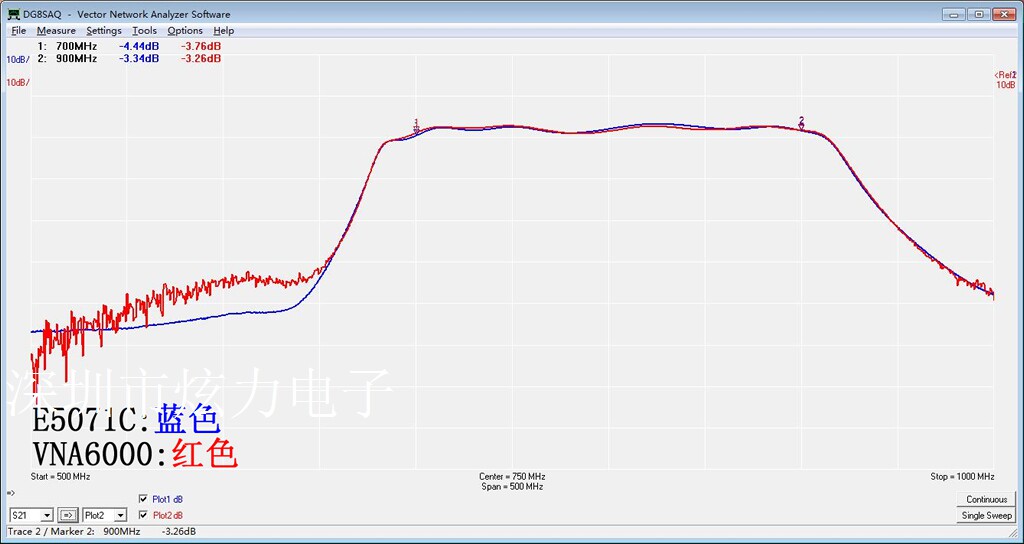

Сравнение результатов теста BPF VNA6000A и E5071C 700–900 МГц (прямое отражение S21)

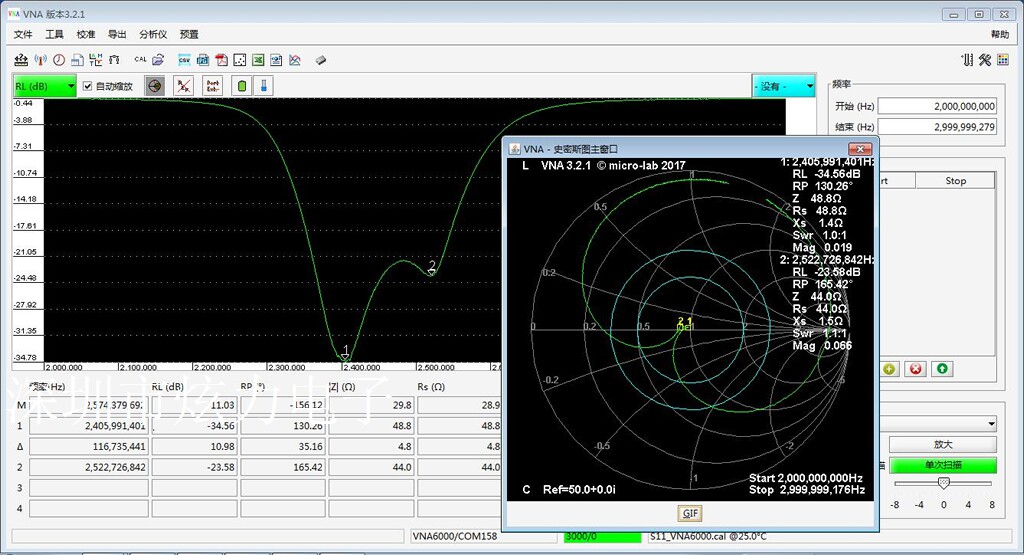

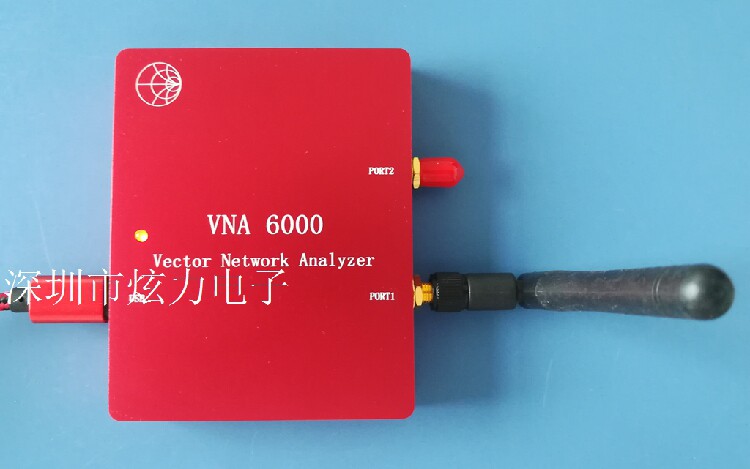

VNA6000A тестирует антенну 2.4G

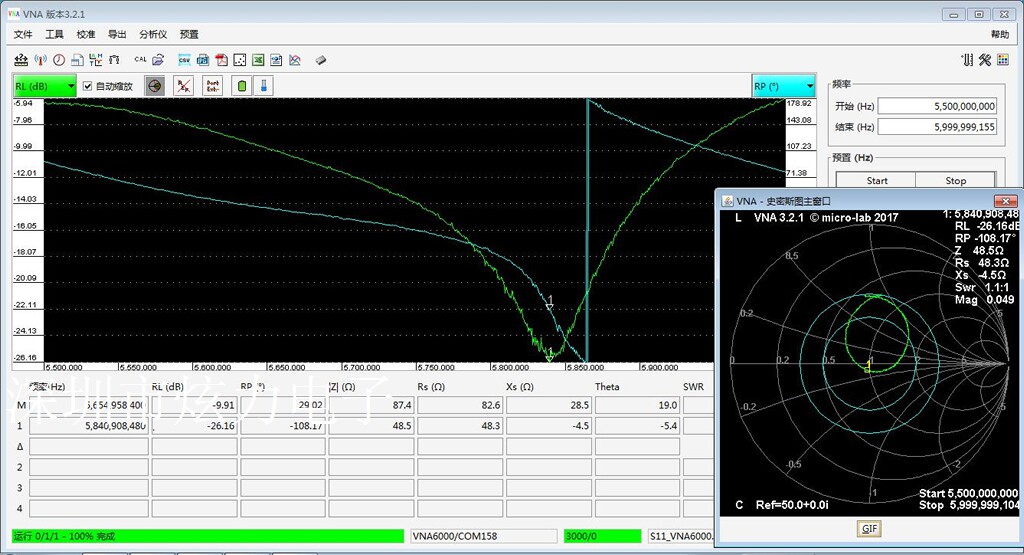

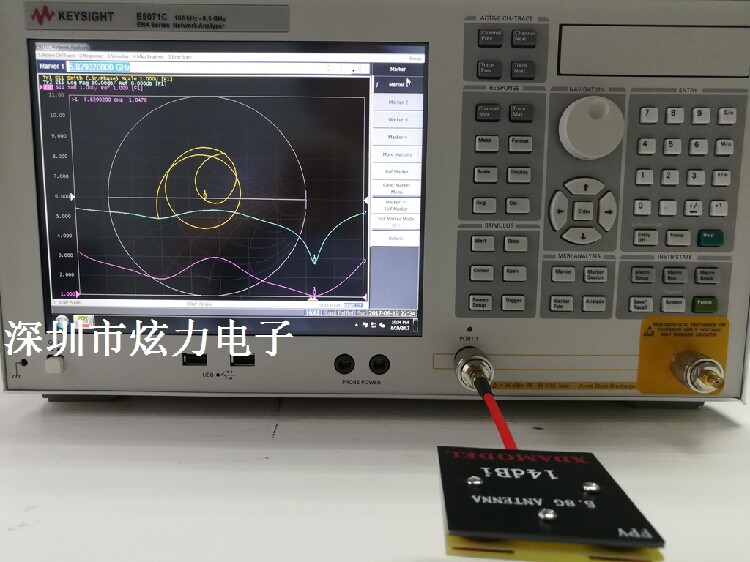

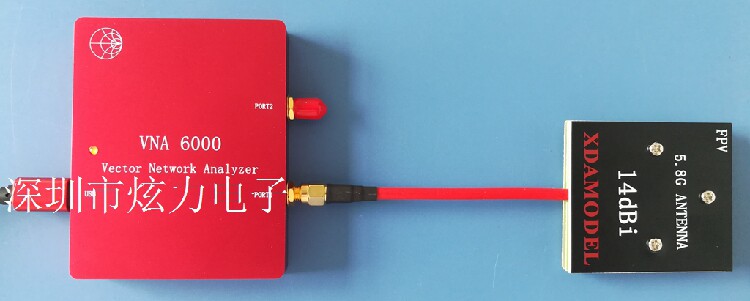

VNA6000A тестирует антенну 5.8G

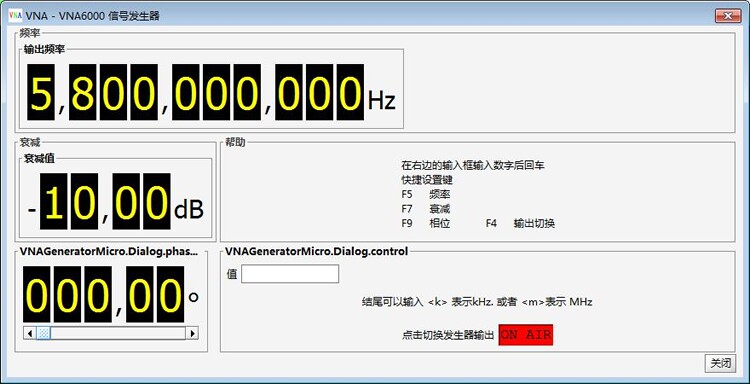

VNA6000A также поддерживает несколько функций в одном устройстве: генератор сигналов 6G.

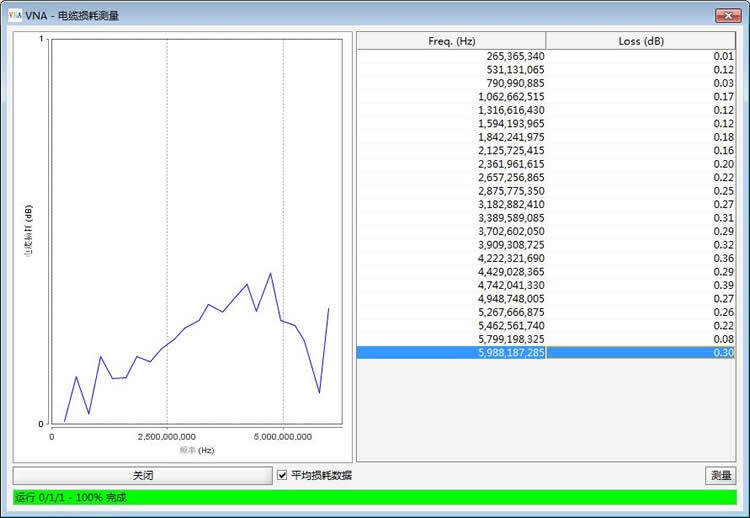

Измерение потерь в кабеле
Комплект поставки: 1. Один векторный анализатор цепей VNA6000A (хост-система с алюминиевым корпусом с ЧПУ). 2. Один USB-кабель. 3. Один ящик для инструментов.
