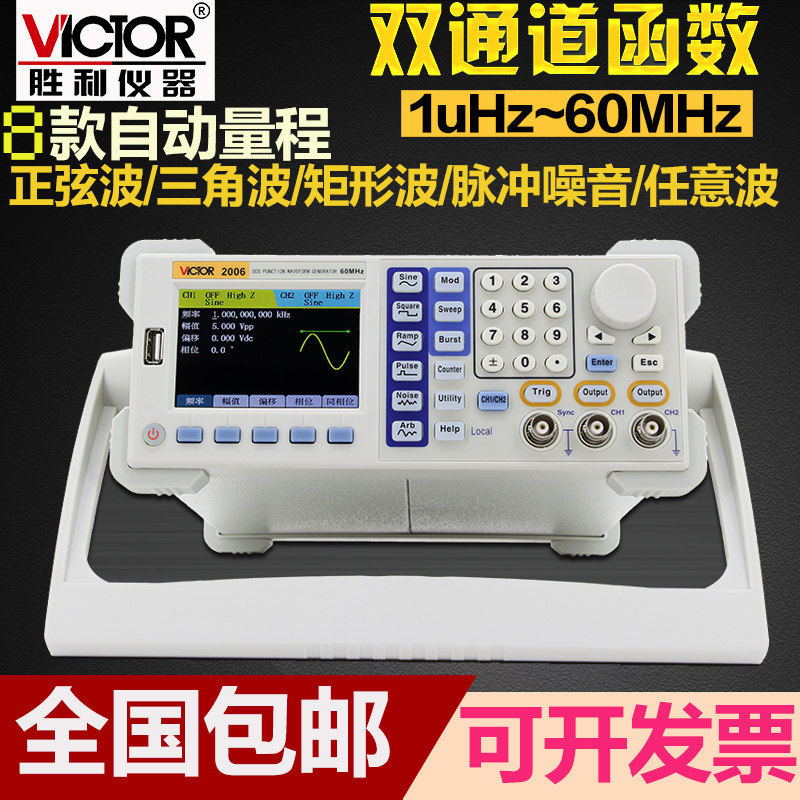

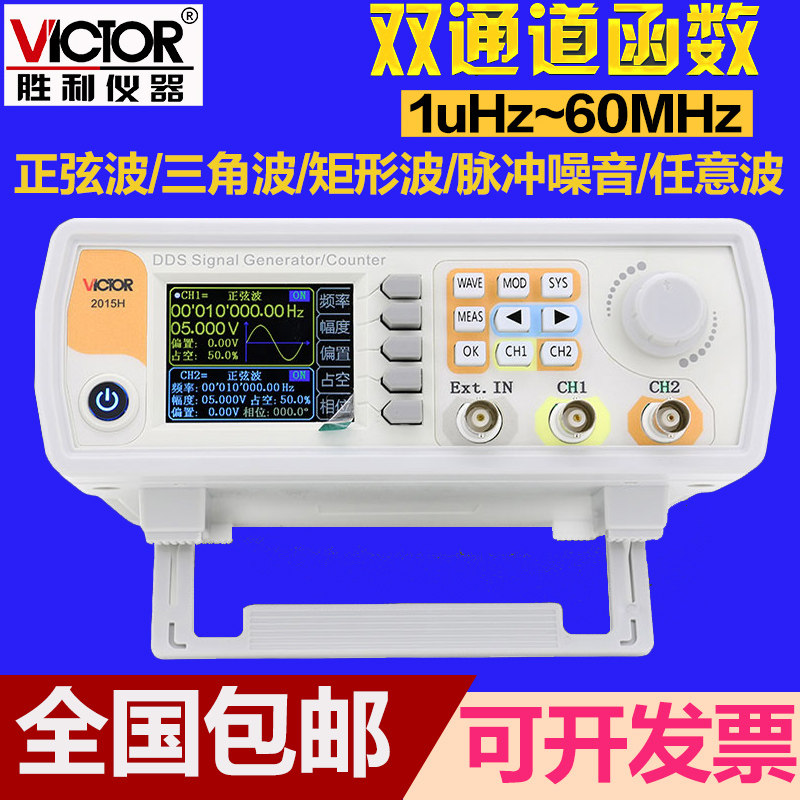

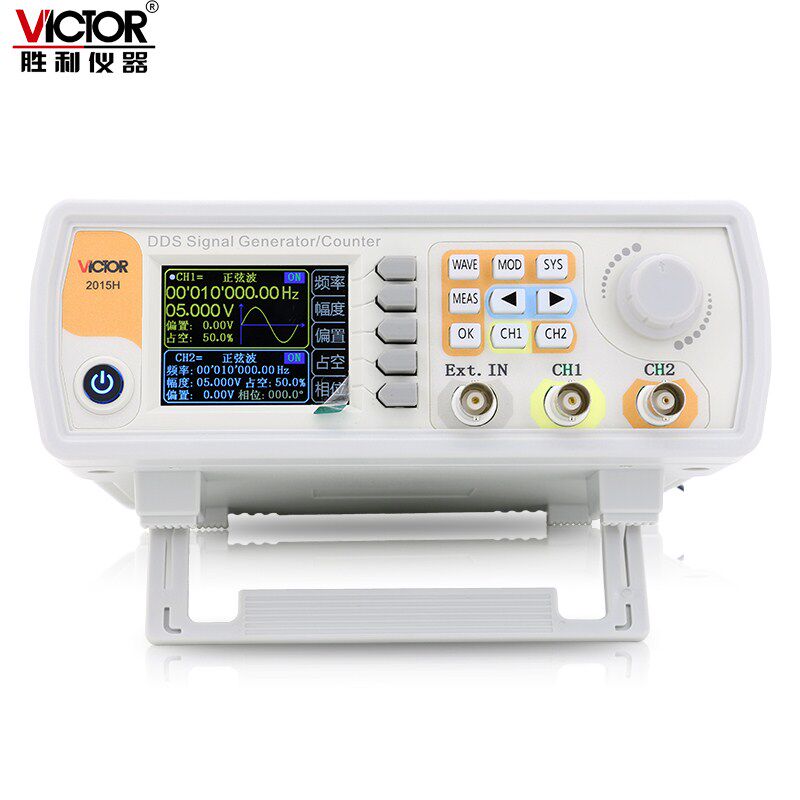

SHENGLI VC2015H ДВОЙНАЯ КАНАНА ФУНКЦИЯ ФУНБРЕЧЕСКАЯ ФОРМА Генератора сигнала частоты частоты частоты частоты частоты сигнала VC206

Цена: 9 372-19 939руб.    (¥445)
Артикул: 580061569660

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子科技198
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • VC2060H (60 МГц)
  • VC2060H (60 МГц) включает общие билеты
  • VC2015H (15 МГц)
  • VC2040H (40 МГц) включает общее голосование
  • VC2040H (40 МГц)
  • VC2015H (15 МГц) включает общее голосование.
Добавить в корзину
Другие товары этого продавца
¥238049 576руб.
¥4108 635руб.
¥70014 708руб.
¥74915 737руб.
  • Информация о товаре
  • Фотографии
Цвет: VC2015H (15 МГц), VC2040H (40 МГц), VC2060H (60 МГц), VC2015H (15 МГц) включает общее голосование., VC2040H (40 МГц) включает общее голосование, VC2060H (60 МГц) включает общие билеты

Проценты 1.JPG

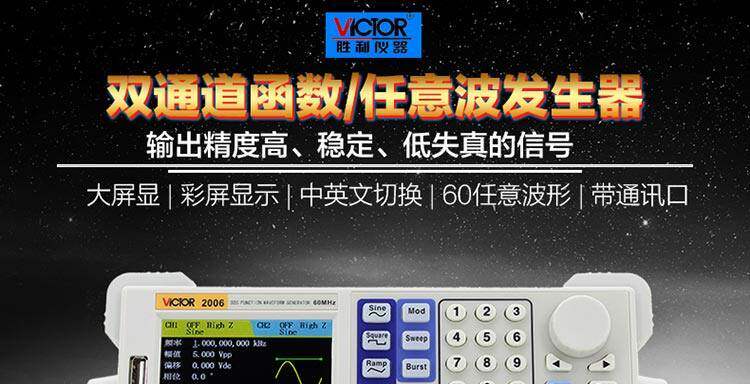

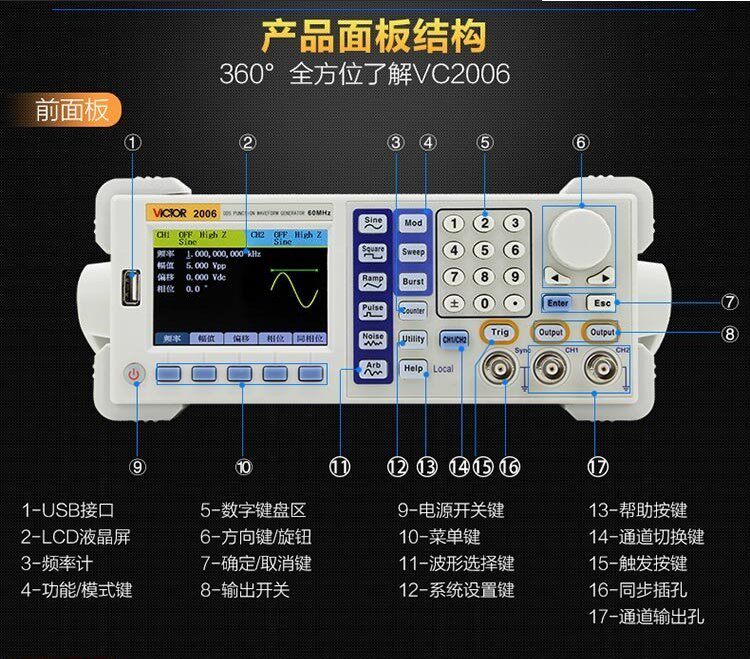

Основные особенности

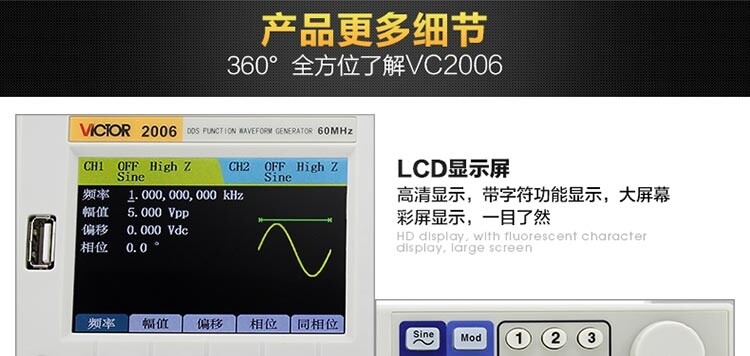

l  Имеет 3,5-дюймовый ЖК-экран TFT 480x320 с понятным графическим интерфейсом.
l  Поддерживает китайское и английское меню.
l  Кнопка помощи для быстрого доступа к информации
l  Управление файлами, поддержка U-диска и локального хранилища
l  Двухканальный выход, максимальная выходная частота составляет 25 МГц для VICTOR 2003, 40 МГц для VICTOR 2004 и 60 МГц для VICTOR 2006.
l  Частота дискретизации 160 Мвыб/с, разрешение по вертикали 12 бит, глубина хранения 16 КБ
l  Встроенные 5 основных сигналов и 60 сигналов произвольной формы.
l  Импульсный выход с регулируемым временем фронта
l  Внутренние/внешние функции модуляции AM, FM, PM, ASK, FSK и PSK.
l  Вывод линейной/логарифмической развертки и пакетных сигналов
l  С высокоточным частотомером 200 МГц.

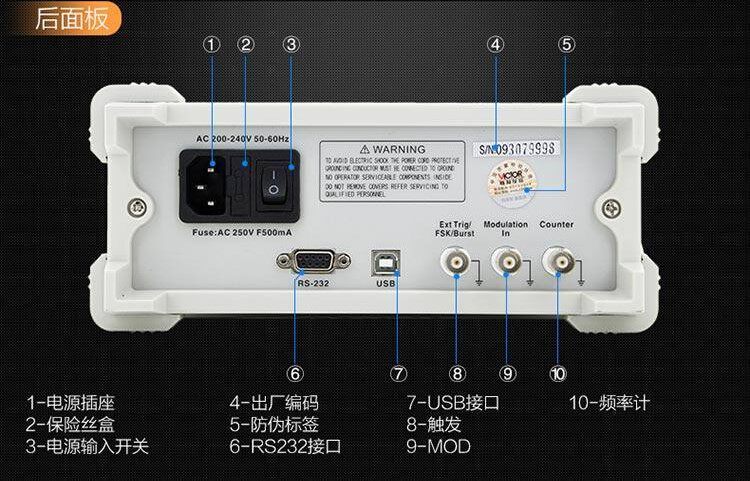

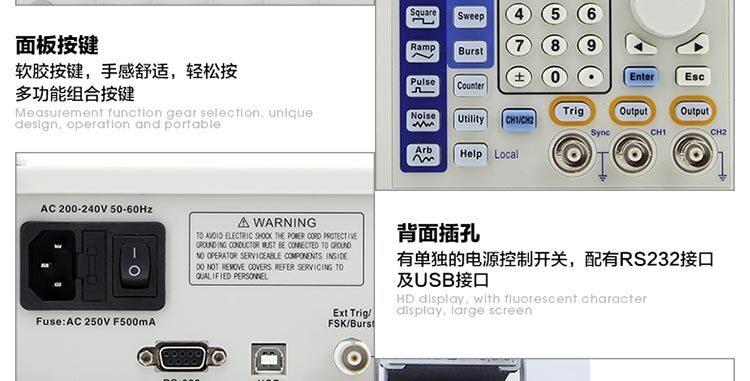

l  Оснащен интерфейсом RS232, USB-устройством, интерфейсом USB-хоста и поддерживает U-дисковое хранилище.

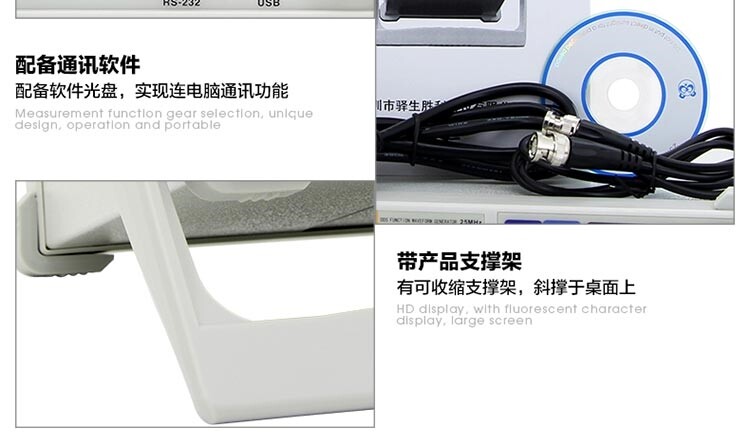

Оснащен многофункциональным программным обеспечением для редактирования сигналов произвольной формы.

Индекс технологии продукта

Частотная характеристика
 VICTOR 2003VICTOR 2004VICTOR 2006
Тип формы волныСинусоидальная волна, прямоугольная волна, треугольная волна, импульс, шум, произвольная волна (включая постоянный ток)
Синусоидальная волна1uHz~25MHz1uHz~40MHz1uHz~60MHz
Квадратная волна1uHz ~ 5MHz1uHz~10MHz1uHz~10MHz
Треугольник волна1uHz~500kHz1uHz~1MHz1uHz~2MHz
пульс100uHz~ 5MHz100uHz~10MHz100uHz~10MHz
Любая волна1uHz ~ 5MHz1uHz~10MHz1uHz~10MHz
Шум (-3 дБ)Полоса пропускания 7 МГц

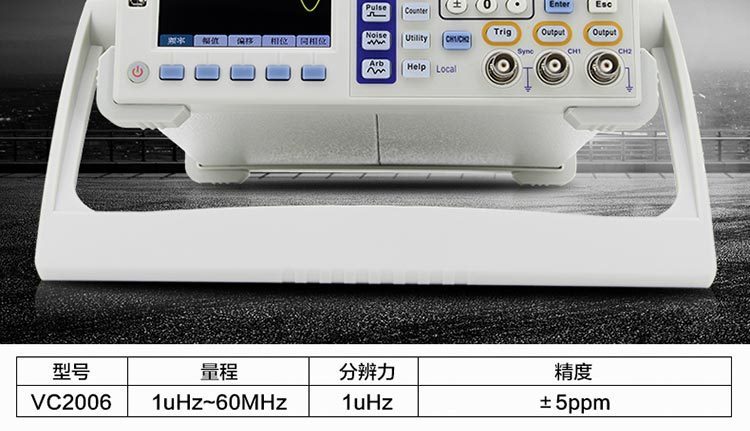

Частотное разрешение1uHz
Точность частоты±5ppm
Характеристики синусоидальной волны
Гармонические искажения (CH1)
>1 В пик-пик		0~1 МГц: <-45 дБн; 1–10 МГц: ＜-40 дБн; 10–20 МГц: ＜-30 дБн; 20–40 МГц: ＜-25 дБн; 40–60 МГц: ＜-20 дБн;
Гармонические искажения (CH2)
>1 В пик-пик		0~1 МГц: <-45 дБн; 1–40 МГц: ＜-40 дБн; 40–60 МГц: ＜-35 дБн;
Общее гармоническое искажение<0,2% (20 Гц–20 кГц, 1 В (размах))
Характеристики сигнала клыка
Повышение времени<20ns
Излишний<5%
Коэффициент пошлины&le;100 кГц: 1%~99%;
&ле;5 МГц: 20%~80%;
&le;10 МГц: 40–60 % (разрешение 0,1 %)
Асимметрия (рабочий цикл 50%)1% период + 5нс
Встряхнуть6нс+0,1% период
Затухающие характеристики волны
Линейность&le;0,1% от пиковой мощности
симметрия0,0~100,0% (разрешение 0,1%)
Характеристики пульсной волны
Ширина пульсаМинимум 20 нс; разрешение 1 нс
Время прыжка границыМинимум 20 нс;
Излишний<5%
Встряхнуть6нс+0,1% период
Произвольно
Частота выборки160MSa/S
Разрешение амплитуды сигнала CH112bits
Разрешение амплитуды сигнала CH210bits
Длина сигнала CH116k
Длина сигнала CH24k
Минимальное время подъема/спада<20ns
Встряхнуть6ns+30ppm
Количество хранения10 сигналов
Выходные характеристики
Амплитуда (50&Омега;)
Диапазон CH11mVpp~10Vpp&le;20MHz
1мВ~5Вразмах>20 МГц
Диапазон CH21mVpp~3Vpp&le;20MHz
Точность&плюсмн;1% заданного значения&plusmn;1mVpp (синусоидальная волна 1 кГц, смещение 0,>10 мВ (размах)
Разрешение1 мВ или 3 цифр
CH1 Плоскостность
(относительно синусоидального сигнала 1 кОм, 1 В пик-пик)		&плюсмн;0,1 дБ,&le;100kHz
&плюсмн;0,3 дБ,&le;5MHz
&плюсмн;0,4 дБ,&le;45MHz
&плюсмн;1дБ,&le;60MHz
CH2 Плоскостность
(относительно синусоидального сигнала 1 кОм, 1 В пик-пик)		&плюсмн;0,1 дБ,&le;100kHz
&плюсмн;0,2 дБ,&le;5MHz
&Plusmn; 2db,&le;40MHz
&плюс 5 дБ,&le;60MHz
смещение(50&Омега;)
Диапазон CH1&plusmn;5Vpk ,&nbsp; ac + dc
Диапазон CH2&plusmn;1.5Vpk ,&nbsp; ac + dc
Точность&плюсмн; (1% заданного значения + 5мВ + 0,5% амплитуды)
Выходной импеданс50&Omega;
защищатьКороткая защита, перегрузка автоматически запрещена
Синхронный выход
уровеньТТЛ-совместимый
импеданс50&Omega;
Повышение времени<25 нс;
Максимальная частота25MHz
AM-модуляция (CH1)
Носитель волнаСинусоидальная волна, прямоугольная волна, пилообразная волна, пульсовая волна, произвольная волна (кроме постоянного тока)
источникВнутри снаружи
Волна модуляцииСинусоидальные волны, клыки, треугольные волны, косое волны
Частота модуляции2mHz~20kHz
Глубина0%~120%
FM-модуляция (CH1)
Носитель волнаСинусоидальная волна, прямоугольная волна, пилообразная волна, пульсовая волна, произвольная волна (кроме постоянного тока)
источникВнутри снаружи
Волна модуляцииСинусоидальные волны, клыки, треугольные волны, косое волны
Частота модуляции2mHz~20kHz
Предвзятость0 ~ максимальная несущая частота
FSK модуляция (CH1)
Носитель волнаСинусоидальная волна, прямоугольная волна, пилообразная волна, пульсовая волна, произвольная волна (кроме постоянного тока)
источникВнутри снаружи
Волна модуляцииПрямоугольная волна с рабочим циклом 50%
Частота управления ключами2mHz~1MHz
ASK-модуляция (CH1)
Носитель волнаСинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)
источникВнутри снаружи
Волна модуляцииПрямоугольная волна с рабочим циклом 50%
Скорость модуляции2mHz~1MHz
PSK модуляция (CH1)
Носитель волнаСинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)
источникВнутри снаружи
Волна модуляцииПрямоугольная волна с рабочим циклом 50%
Модуляция0&deg;~360&deg;
ФМ модуляция
Носитель волнаСинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)
источникВнутри снаружи
Волна модуляцииПрямоугольная волна с коэффициентом заполнения 50 %, треугольная волна с симметрией 50 %, волна с нарастанием скорости с симметрией 100 %, волна с нарастанием скорости с симметрией 0 %
Фазовое отклонение0&deg;~360&deg;
Развертка (CH1)
Носитель волнаСинусоидальная волна, прямоугольная волна, пилообразная волна, пульсовая волна, произвольная волна (кроме постоянного тока)
ТипЛинейная/пара
частота запуска/остановки1 мкГц~максимальная несущая частота
Время сканирования1ms~500s
Триггерный источникРучное, внутри, снаружи
Характеристики последовательности импульсов (CH1)
Носитель волнаСинусоидальная волна, прямоугольная волна, пилообразная волна, пульсовая волна, шум, произвольная волна (кроме постоянного тока)
Подсчет пульса1~65535 или неограниченно, закрыто
Фаза запуска/остановки0~360&deg;
Внутренний цикл1us~500s
Источник управления дверивнешний
Триггерный источникВнутренний, внешний, ручной
频率计
диапазон частот1Hz~200MHz
Частотное разрешение6 бит/секунду
Диапазон напряжения и чувствительность100mVpp~5Vpp
Введите корректировкуВходной импеданс: 1M&Omega;
Метод соединения:&nbsp; AC
Запуск ввода
уровеньТТЛ-совместимый
Наклоненподъем/падение
Ширина пульса>100 нс
Время реакции<500 нс (последовательность импульсов)
<10 мкс (развертка частоты)
Вход модуляции
импеданс1M&Omega;
Сигнал&plusmn;5V ac+dc
&nbsp;
&nbsp;

3.2 Общие технические характеристики

источник питания
Напряжение200–240 В, 45–65 Гц
Энергопотребление<40W
показывать
Тип3.5 -INCH TFT ЖК -экран
Разрешение480&times;320
цвет16M Цвет
среда
температурный диапазонЭксплуатация: 10℃~+40℃
В нерабочем состоянии: -10℃~+60℃.
Кулерестественное охлаждение
Диапазон влажностиНиже +35℃:&le;90% относительная влажность
+35℃ ~ +40℃:&le;60% относительная влажность
интерфейсRS232, USB-хост&nbsp; USB Device
