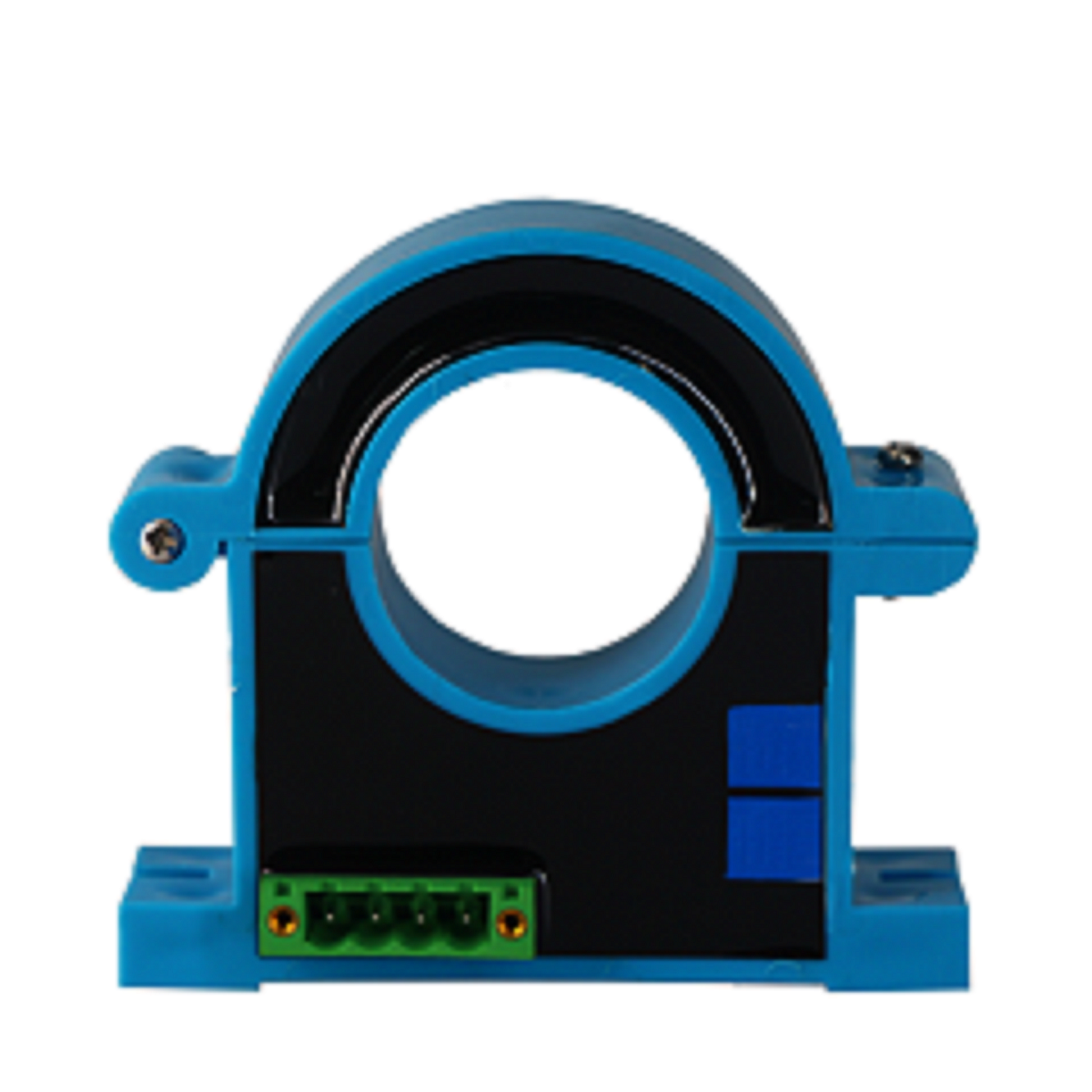

485 Open -Closing -Fledger Open Destury Power Wuhan Precision Electronic Co., Ltd. CT

Цена: 4 649руб.    (¥220)
Артикул: 577871890317

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:whjlsensor
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1102 325руб.
¥1002 113руб.
¥1803 804руб.
¥901 902руб.
  • Информация о товаре
  • Фотографии
[485 开合式比流器 开式电量传感变送 器 武汉精量电子有限公司CT▲一、 485通信的互感器 485绝缘检测模块 交流小电流 DSP取样模块一体式物理接口： 串行通信采用RS485。 传输方式为半双工异步方式，起始位1位，数据位8位，停止位1位，无校验。 数据传输速率默认9600bps（可修改）。使用MODBUS通信协议中的RTU模式。 地址出厂默认为0x01、波特率默认9600bps。 ▲二、485通信的互感器 485绝缘检测模块 交流小电流 DSP取样模块一体式读所有数据命令举例： COMMAND(下传命令)： 0x01 0x03 0x00 0x56 0x00 0x01 0x64 0x1A RETURN(返回信息)：485 开合式比流器 开式电量传感变送 器 武汉精量电子有限公司CT 0x01 0x03 0x02 0x24 0xF6 0x23 0x02 从设备地址 功能码 寄存器个数 A/D-H A/D-L CRC-L CRC-H 说明：A/D-H=0x24，A/D-L=0xF6合成为十六进制=0x24F6返回数据计算：IZ=I/1000;I代表返回的数据值；如返回数据为0x24F6=9462(十进制)，则实际电流IZ=9462/1000=9.462mA（此为漏电流传感器计算，不同机型具体以输入输出对照表为准）。 ▲三、485通信的互感器 485绝缘检测模块 交流小电流 DSP取样模块一体式修改地址命令举例：（地址由原来的01变为02） COMMAND(下传命令)： 0x01 0x10 0x00 0x57 0x00 0x01 0x02 0x00 0x02 0x2A 0x76 ADD1 ADD2 CRC-L CRC-H RETURN(返回信息)： 0x02 0x10 0x00 0x57 0x00 0x01 0xB0 0x2A 说明：以上命令ADD1为原来传感器的编号，ADD2是新改的传感器支路编号。 当地址为ADD1=0xFA时是广播命令,则不管RS485总线上的漏电流传感器地址是多少，本命令一律将地址改为ADD2；出厂默认地址0x01。 ▲四、485通信的互感器 485绝缘检测模块 交流小电流 DSP取样模块一体式修改波特率命令举例：（将波特率改为4800bps） COMMAND(下传命令)： 0x01 0x10 0x00 0x20 0x00 0x01 0x02 0x00 0x05 0x61 0x33 从设备地址 写入波特率代码 CRC-L CRC-H 说明：波特率代码设置：03—1200bps 04—2400bps 05—4800bps 06--9600bps 07—19200bps；修改波特率时，可能返回不规则代码，不用在意，按修改后对应的波特率通信即可；出厂默认波特率9600bps。 传感器可通过RS485/RS232转换器与电脑连接，用串口调试助手与其通信，检测传感器是否正常。 ▲五、485通信的互感器 485绝缘检测模块 交流小电流 DSP取样模块一体式传感器与计算机连接示意图（以温度传感器为例）：备注：传感器采用MODBUS通讯协议中的RTU模式，RTU帧格式如下： RTU 帧 使用RTU 模式，消息发送至少要以3.5 个字符时间的停顿间隔开始。在网络波特率下多样的字符时间，这是最容易实现的(如下图的T1-T2-T3-T4 所示)。传输的第一个域是设备地址。可以使用的传输字符是十六进制的0...9,A...F。网络设备不断侦测网络总线，包括停顿间隔时间内。当第一个域（地址域）接收到，每个设备都进行解码以判断是否发往自己的。 在最后一个传输字符之后，一个至少3.5 个字符时间的停顿标定了消息的结束。一个新的消 息可在此停顿后开始。 整个消息帧必须作为一连续的流转输。如果在帧完成之前有超过1.5 个字符时间的停顿 时间，接收设备将刷新不完整的消息并假定下一字节是一个新消息的地址域。同样地，如果 一个新消息在小于3.5 个字符时间内接着前个消息开始，接收的设备将认为它是前一消息的 延续。这将导致一个错误，因为在最后的CRC 域的值不可能是正确的。一典型的消息帧如下 所示： 起始位 设备地址 功能代码 数据 CRC 校验结束符 T1-T2-T3-T4 8Bit 8Bit n 个8Bit 16Bit T1-T2-T3-T4 JLKT8IC AC100A/485 霍尔电流传感器 工作环境 环境温度 -25℃～+80℃ 贮存温度 -40℃～+115℃ 相对湿度 ≤90% 气压条件 正常大气压 电气参数 额定电流范围 AC100A 误差非线性 0.1% 输出接口 RS-485二线制 测量电压范围 ±400v 过载倍数 无限 工作频率 0-30khz 工作电源 DC18-30V 功耗 +25， -10ma 绝缘阻抗 DC500V 1000M欧 绝缘耐压 ±15KV ESD保护 失调电压温漂 @-40-85℃≦±1MV/℃ 输出电压温漂 @-40-85℃≦±1MV/℃ 通讯距离 1200米 线性度 @Ipo=0±Ipn≦1%FS 刷新时间 100ms 通讯协议 Modbus 机械参数 一次穿芯 38MM 外形尺寸 96*82*26MM 二次端子 508端子接线 寿命 10万小时 外壳 PBT阻燃材料 灌封 Epoxy环氧树脂胶 重量 700g 公差 ±0.3mm 失调电压 @Ipo ≦±20mv 磁失调电压 @Ipo=±Ipn-0 ≦±20mv 型号：JLKT8IC 输入：AC100A 输出：RS485 电源：+24V 波特率：9600bps 读取的数据（A/D-H + A/D-L）转换为实际值计算公式：Iz = 10000(（A/D-H + A/D-L）*I0) （I0为电流量程 1200A）485 开合式比流器 开式电量传感变送 器 武汉精量电子有限公司CT 输入输出表(理论值)： 电流输入（A） RS485输出 （ A/D-H + A/D-L） 相对应的十进制 0% 0 0x0000 0 20% 20 0x07D0 2000 40% 40 0x0FA0 4000 60% 60 0x1770 6000 80% 80 0x1F40 8000485 开合式比流器 开式电量传感变送 器 武汉精量电子有限公司CT 100% 100 0x2710 10000]
