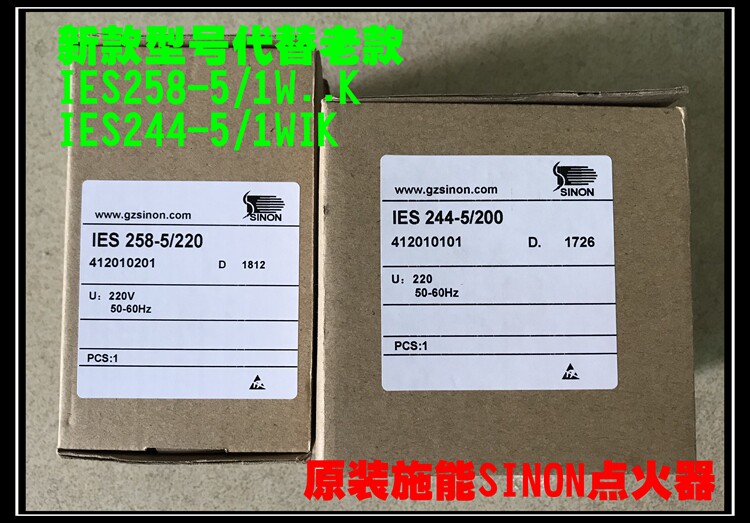

Оригинальный новый Guangzhou Sinon Shi Neng New IES258-5/220 IES244-5/2
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- IES244-5/200
- IES258-5/220
| Цвет: | IES258-5/220, IES244-5/200 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
IES258-5/1W, IES244-5/1WIKГорящий контроллер
I. Обзор
IES258-5/1WАвтоматический контроллер сжигания рта - это контроллер, который напрямую запускается и контролирует работу работы рта;
Мониторинг пламени или ультрафиолетовые лучиUVМониторинг также может использоваться для зажигания и мониторинга общей работы электрода.
Формат; этот контроллер подходит для системы, которую не нужно отсканировать или сканировать другими элементами управления, а сила прямого зажигания не велика
В350KWСжигать с горящим ветром; у него есть два режима: локальный переключатель и удаленные кнопки.Этот контроллер
Соблюдать европейские стандарты применения газаEN298Сущность

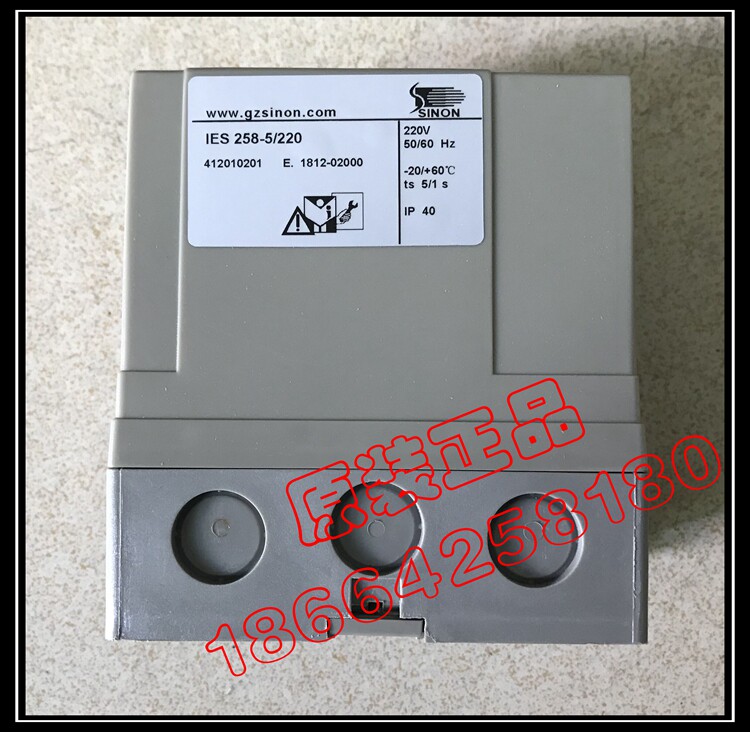

2. Технические индикаторы
1,питаться от:AC220V±10% 50HZ
2, Температура окружающей среды:-20℃+60℃Нет конденсации
3, Ток обнаружения пламени:2-20uAКорректирование
4, Уровень защиты:IP40
5、 、 、 、: <5рис(Резистентная температура с высокой линией напряжения)
6, Длина кабеля: самый длинный метод ионизирующего мониторинга75рис,UVСамый длинный метод мониторинга100рисСущность
В -третьих, инспекция линии и отладка
1, Инспекция линии и отладка
Сначала проверьте пожарную линиюL1НейтральныйNИ связаны ли другие линии в соответствии с правилами, подтвердите после подтверждения; выключить

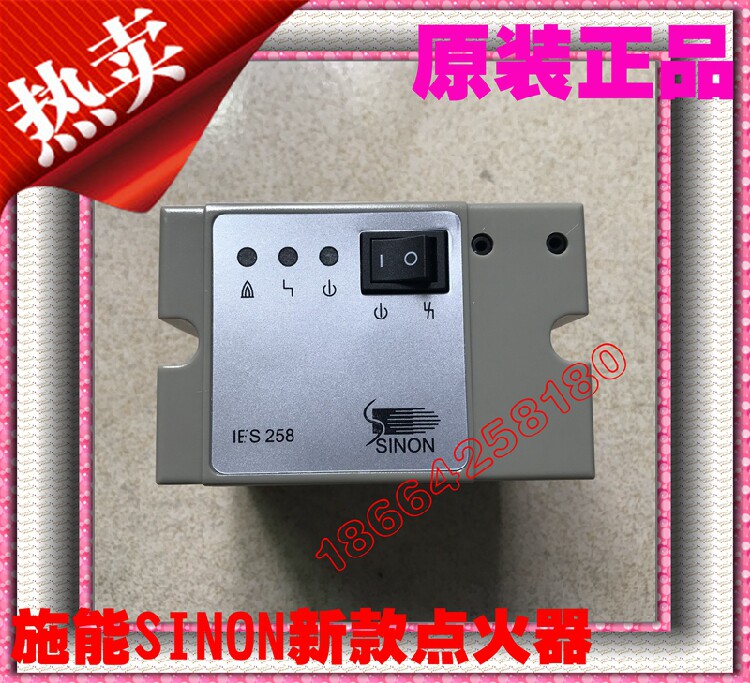

Ручной клапан, запустите систему; закройте контроллер сжигания ртаIES258Переключатель на панели, зеленый свет включен;
Переключить, то есть на терминал3Источник питания, запустить программу операции, о3Через несколько секунд открыт клапан газа открывается,
Сжмите рот и зажигайте. После безопасности контроллер сжигания рта отправит сигнал неисправности, а красный свет на панели загорелся.
Терминал8и9Закройте между ними; откройте ручной клапан, управляйте контроллером, чтобы удалить сигнал разлома, и перезапустите процесс работы
Предисловие, сжигайте рот и зажжен, желтый свет на панели включен, терминал13и14Близко между.Объясните, что линия подключена,
Система нормальная.
2, Регулировка тока пламени мониторинга
Ток мониторинга пламени может быть в2uA-20uAКорректирование.Регулируйте метод: отпустите контроллер, чтобы исправить болт,
Вытащите контроллер из основания и отрегулируйте потенциометр на небольшой плате до требуемого места.(Если на панели
Желтая лампа всегда зажжена или включена перед зажиганием, и ее необходимо переоценить.Фактическое пламя измерения
Ток мониторинга должен быть как минимум выше, чем установленное значение3uAСущность) Поместите контроллер обратно в основание и затяните болт.
6. Анализ и лечение несчастных случаев
1. Меры предосторожности:
●Строго запрещено приносить питание!Отрежьте мощность во время технического обслуживания!
●Только профессионалы могут проанализировать аварию.
●Пожалуйста, не отрывайте этикетку выше, в противном случае гарантия потерпит неудачу, а потеря оборудования приведет к потере оборудования без разрешения и ошибок проводки.
Плохо, например: источник питания подключен к выходному терминалу, что приводит к открытию газового клапана и повреждению оборудования.
Неправильный причина ущерб не принадлежит категории гарантии.
●Сброс Yuanchuan должен быть завершен профессионалами, а некоторые сотрудники должны быть сожжены на месте.
2. Обработка несчастных случаев
Если система сбоя системы, контроллер сжигания рта автоматически отключит газовый клапан, а аварийный сигнал на панели будет на собрании красного света
Liangqi.Пожалуйста, исключите неудачу в соответствии со следующим.
Проверьте причину несчастного случая и справиться с ней. После завершения обработки проверка всесторонняя проверка всей системы проверяется.
Это неисправно. После правильной проверки нажмите кнопку сброса, и контроллер сжигания рта будет перезапущен.Если контроллер все еще
Тем не менее, он не был перезапущен, снял все оборудование и вернулся к производителю для проверки и обработки.
Возможная причина феномена несчастного случая
запускать→Нет
Зажигает искра→
Горит
Напряжение зажигания слишком низкое
Используйте напряжение зажигания≥5KVТрансформатор зажигания-Используйте один электрод, пожалуйста, используйте его
Трансформатор зажиганияCOFIилиTRE
Слишком долго с помощью пожарного кабеля, сократите пожарный кабель на1m(большинство не дольше, чем5 m)
Расстояние между электродом зажигания и сжиганием рта слишком велико, чтобы отрегулировать расстояние между электродом и горящим ртом, не превышающим2mm
Контактный кабель и разъем электрода плохо контактируют, чтобы повторно определить соединение между кабелем и разъемом электрода
Минусы пожарного кабеля, чтобы проверить установку кабеля, протрите электрод зажигания
Трансформатор зажигания не подключен10#Проверьте, подключен ли трансформатор зажигания на терминале10#На терминале, является ли напряжение питания нормальным
запускать→Нет
Газ→красный свет
Яркий
Клапан управления газом не включает напряжение питания газового клапана
Например, в трубопроводе нет воздуха: установка трубопровода
Не используется в течение долгого времени
Взорвать и сканировать трубопровод и повторить сброс несколько раз
запускать→Нет
Газ, без заказов
огонь→Нет красного света
Яркий
Короткое соединение вывода трансформатора зажигания или газового клапана
Проверьте проводку (предложение: если найден выходной конец газового клапана, выходной конец газового клапана сокращается, а рта контролируется
Производитель должен вернуться к производителю для проверки и обработки.В противном случае: заменить,3.15A,Есть задержка,
HПредохранитель.И выполнить проверку безопасности.(Прикрепил).
иллюстрировать:
1. Проверьте операции по безопасности
●Крупный клапан
●Запустите контроллер сжигания рта несколько раз, чтобы проверить, может ли он работать нормально
●Если контроллер горящего не может работать должным образом, вернитесь к производителю для проверки и ремонта.
ПРИМЕЧАНИЕ. Если этот тест не выполняется, а контроллер сжигания рта не работает, газовый клапан может быть сохранен
Состояние открытия, вызывая утечку газа, находится в опасности взрыва!
2. При тестировании тока мониторинга пламени, пожалуйста, используйте изоляционную зонд, чтобы измерить ток мониторинга пламени, чтобы избежать удара!
IES258Горящий контроллер не требует ежедневного технического обслуживания.
Возможная причина феномена несчастного случая
запускать→Горит
→Желтая лампа не на
Измерьте ток мониторинга пламени ниже, чем установленное значение
●Значение настройки тока мониторинга пламени слишком высок.
●Потому что в рукаве с изоляцией электродов есть углерод, обжавка, пыль или вода, пламя
Электрод короткий.
●Положение пламени от мониторинга электрода не было помещено на корни пламени.
●Газ/Коэффициент воздуха неверен.
●Из -за высокого давления газа или высокого давления воздуха пламя не связывалось с моим ртом.
●Рот горит или контроллер неверен.
●Кабели мониторинга пламени коротки или отключены.
● UVУльтрафиолетовая трубка мониторинга пламени грязная, а пламя не может быть обнаружено.
●Проблема с электрическим материалом,Изменить электрод.
запускать→Желтый свет и красный свет
Блестящий→Нет контроллера
Работа
Измерьте ток мониторинга пламени, если измерение
Значение выше, чем установленное значение, хотя нет рота сжигания точки.
Горение, контроллер горящего рта все еще ошибается за огонь
Обратная связь сигнала пламени.
UVСрок службы фоточувствительной трубки ультрафиолетового монитора (10,000часы)
Приехал.заменятьUVТрубка.Для получения подробной информацииUVРабота ультрафиолетового монитора
Объяснение.
UVУльтрафиолетовая трубка мониторинга пламени грязная, а пламя не может быть обнаружено.
Все недостатки были правильными
Определите и исключайте и реализуйте
После положения контроллер с горящим ртом все еще
Невозможно начать
Удалите все устройство, пожалуйста, проверьте и разбирайтесь с производителем
5
Семь, карта проводки:(Штифт:1:Живая линия,2:Нуль,3:Разрешение на работу,4:Удаленный сброс,5:Тестовая линия,6:UVисточник питания,7:
Обнаружение земли,8.9:Отчет о неудаче полиции,10:Огненная выход,11.12:Электромагнитный клапан,13.14:Сжигание инструкции)
