Многофункциональная электронная батарея, 20v, 20A, 100W
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Круглый контакт источника питания 12v1A
| Цвет: | Разрядный узел + зажим Кельвина (подготовленный самостоятельно источник питания), Хост для одиночной игры (блок питания/зажим, приготовленный самостоятельно), 4-проводная тестовая розетка, версия 10 А, 4-проводная розетка обнаружения, версия 10А, корпус из алюминиевого сплава, 4-проводная розетка обнаружения, версия 20 А, Круглый контакт источника питания 12v1A |
Описание классификации:
одиночная консоль: только хост  отправит линию красной и черной заглушки XH2.54-2P для подключения к входному порту испытаний напряжения.

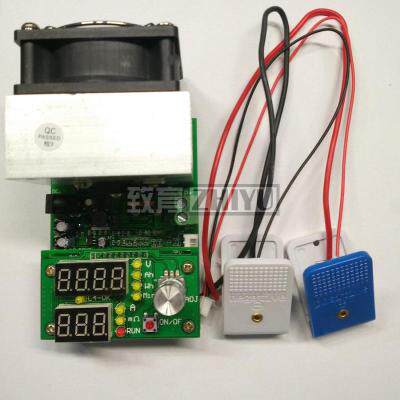

  Комбинация 1: хост, пара сварки сварки линии плоского типа Kelve (в основном используется для батарей для уха тестирования, максимальный ток 10A), а затем отправьте XH2.54-2P Red и Black Line Line Полем
Демонстрационное видео (видео u ku, пожалуйста, скопируйте ссылку в браузер для просмотра):
Демон тестирования нагрузки и автоматического тестирования адаптера
Функция теста батареи (включая тест внутреннего сопротивления): http://v.youku.com/v_show/id_xmzmtcxnzg4oa=.html
Максимальное обнаружение 20 В&Nbsp; максимальный ток 20а  100 Power  автоматическая регулировка тока мощности.
Обзор:

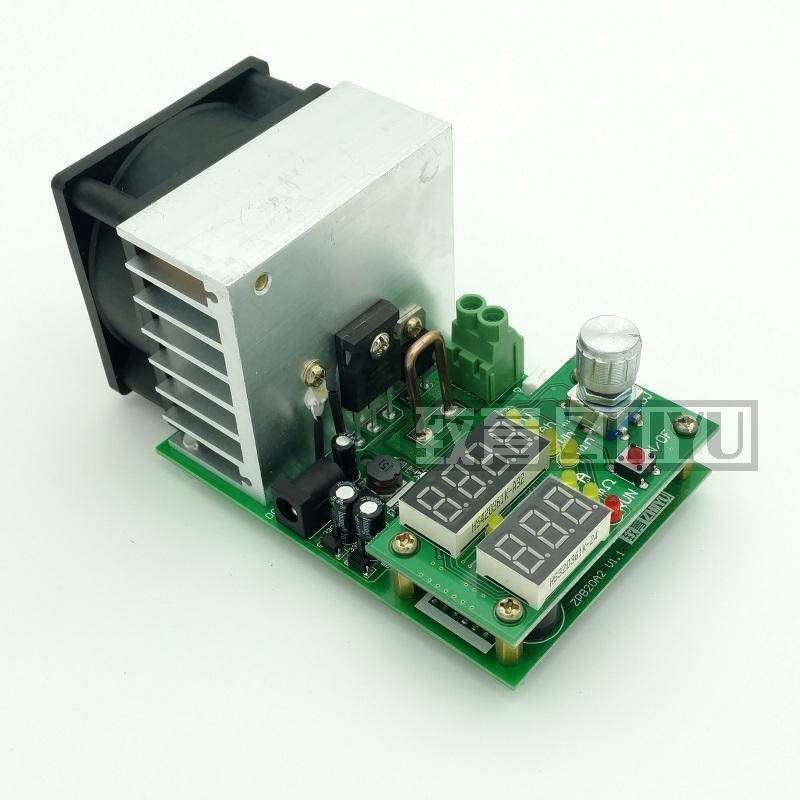

ZPB20A2 представляет собой многопрофильную постоянную электронную нагрузку, которая предлагает 20A 20 В 100 Вт (три значения не превышают) Константные задачи испытания на электроэнергию.
3 основные функции:
FUN1: Электронная нагрузочная тестирование адаптера питания Электронная нагрузка
FUN2: Тест на автоматический адаптер питания
Fun3: тест на емкость батареи и точный тест на внутренний сопротивление.
преимущество:
Автоматически идентифицируйте точное четыре -проводное напряжение.
Схема нагрузки ядра использует новый оригинальный IR Power MOS, а вентилятор с двойным шариком может автоматически автоматически изменять влияние в соответствии с температурой радиатора.
Схема имеет устойчивую работу с входной анти -соединительной защитой, защитой перегрева и защитой от перенапряжения.
Спецификация:
Напряжение источника питания: DC12V 0,5a (в пределах диапазона 11-13 В)
Диапазон испытательных напряжений: 0,3-21 В.
Ошибка измерения напряжения:<0.6%±0.02
2-4 Различия напряжения линии:<0.25%±0.02
Диапазон управления током: режим загрузки 0,2-20A Тест батареи: 0,5-20A (фактический диапазон рабочего тока ограничен общей мощностью)
Текущая ошибка управления:<0.9%±0.03A
Текущая ошибка чтения:<0.6%±0.06A
Объем тестирования емкости: 9999AH 9999WH 9999min Любые остановки значения, прежде чем оно начнется первым
Принципы теста внутреннего сопротивления: тест на импульс постоянного тока с двойным расчетом поляризации поляризации (Pulse 1a/5a)
Эффективный диапазон тестирования внутреннего сопротивления: разрешение 80 мР составляет 0,1 мр. После включения R5A импульс 5A активируется, когда внутреннее сопротивление батареи ниже 9,5 мр, а разрешение составляет 0,01 мр.
Внутренняя ошибка теста сопротивления:<8%+0,4 мр (диапазон 1-50 мр со стандартным сравнением тестов на внутренний сопротивление переменного тока)
Требования к испытанию на внутреннее сопротивление аккумулятора: напряжение аккумулятора составляет не менее 1 В, надежное четырехслойное соединение, емкость батареи должна превышать 1000 мАч, а внутреннее сопротивление батареи не превышает 80 мр, в противном случае его нельзя измерить.
Метод настройки функции:
1. Продолжайте удерживать“ON/OF” Ключ для подключения источника питания 12 В к нагрузке, дождитесь самостоятельной инспекции и отобразите веселье*(*то же самое, что и число ниже)“ON/OF”, вращающаяся ручка может переключить функцию:FUN1 Обычно постоянная тестовая нагрузка тока; тест на автоматизацию адаптера FUN2; емкость батареи Fun3 и тест на внутренний сопротивление.
2. Нажмите его после выбора“ON/OF&Rdquo; Ключ для ввода настройки твитера Bee, настройки вращающейся ручки: пинцет Beon Be
3. Нажмите снова после настройки“ON/OF&Rdquo; кнопка определяет и выходит из состояния настройки.
FUN1 Общая постоянная тестовая нагрузка: Эта функция подходит для простого теста и старения адаптера мощности
№На одном поведенном напряжении показывает: когда подключена четырех -проводная надежность, точное тестирование вводит входное четыре -проводное напряжение (без потери линии) и напряжение на клемме ввода нагрузки, когда нет входного клеммы нагрузки, когда нет подключения. Полем
Второе поведение показывает: число мерцание в состоянии установки.Отобразить фактический ток, когда он установлен (после установки в течение 2 секунд) во время работы
Метод настройки: регулируемый ток вращающейся ручки может быть отрегулирован. Нажмите ручку движения, чтобы переключиться на позиционирование: 1a или 0,1a, позиционирование тока будет проклеивать напоминание.
Настройка и нажмите“ON/OF” ключ для запуска или остановки нагрузки.
Тестирование ненормальной остановки: когда входное напряжение тестируемых аксессуаров слишком низкое, а фактический ток не может достигать установленного тока, пчела продолжает сокращаться, и тест будет автоматически остановлен через более 3 секунд.
FUN2 Тест автоматизации адаптеров:Эта функция установлена для проверки времени тестирования путем установки времени тестирования заранее, разрешив диапазон напряжений и тестовый ток, и автоматически обнаружил процесс тестирования тестированного подключения орнамента и автоматически выполнять процесс испытаний цикла и указывать результаты тестирования в соответствии с условием напряжения во время процесса тестирования.
После питания -он статус настройки отображается в первой строке, а порядок упорядочения установленного номера -время теста *** t, высокий предел напряжения **.*H, ограничение низкого напряжения **.*L ( Конкретная часть операции на эталонной ручке), отобразите входное напряжение при настройке тока.
Дисплей второй строки: отображение значения текущего настройки При установке теку“---”
Метод настройки: вращающаяся ручка может установить размер значения. Нажмите ручку движения, чтобы изменить положение настройки. Время теста *** T (во -вторых, диапазон от 3 до 999), высокое предел напряжения **.*H (V, V, V, V,&LE; 22,0V), низкий предел напряжения **.*L (V,&GE; 1,0 В), высокий предел напряжения и предел низкого напряжения должны быть более 0,3 В, тестовый ток **.*(A, диапазон 0,2-20,0a может установить диапазон предела мощности, соответствующий пределу высокого напряжения).Вращение и нажатие ручки являются недействительными при испытательном состоянии.
Нажмите после настройки“ON/OF” кнопка запуска или остановки
Отобразить входное напряжение при тестовом состоянии, отображение после завершения теста“PASS” (прошедший тест),“U-HI” (супер высокое напряжение),“U-Lo” (недостаточный ток).
Емкость батареи Fun3 и внутренний тест на сопротивление:Функция тестирования емкости остановилась после разряда тока установки аккумуляторной батареи на установленное напряжение. Статистическая емкость А.
Тест емкости:
После питания в первой линии показано измеренное в настоящее время напряжение батареи.
Вторая строка отображает текущее состояние настройки, а номер позиционирования мерцал.
Когда проходит тест на четыре линии, свет L4-0K включен, а две линии не включены.
При настройке состояния вращающаяся ручка может установить текущий размер. Коротко нажмите ручку, чтобы переключиться, чтобы установить позиционирование. После установки тока ручка короткого нажима входит в настройку напряжения за прекращение **.*E.
Нажмите после настройки“ON/OF&Rdquo; запуск кнопки, первая строка может отображать напряжение v, емкость AH, энергия wh и время мин, и просматривать его независимо, вращающиеся ручки.
Вторая строка показывает фактический ток показывает процесс тестирования, а средний ток отображается после теста.
Во время процесса тестирования короткая кнопка может быть приостановлена, чтобы проверить тест. После подвески нажмите клавишу, чтобы снова перезапустить тест. Долго. Нажмите клавишу, чтобы очистить нулевые данные.
После того, как тест будет автоматически завершен, нажмите клавишу, чтобы остановить сигнал тревоги, а затем клавиша выходит из результата, чтобы отобразить и очистить данные.
После того, как тест завершен, вращающаяся ручка переключает данные тестирования дисплея, а ручка движения недействительна.(После завершения теста среднее напряжение не отображается, если емкость батареи ниже 1AH)
Начните аномальное состояние:
&NBSP; ERR1: напряжение батареи очень высокое.
&NBSP; ERR2: напряжение батареи ниже настройки клеммы, и соединение ненадежно или отрицательный электрод в любом случае подключен.
&NBSP; ERR3: После загрузки батареи напряжение аккумулятора быстро уменьшается и ниже, чем напряжение завершения. Линия соединения слишком тонкая или слишком длинная, а качество батареи слишком плохое.
Функция теста на внутреннее сопротивление принимает алгоритм вычисления компенсационных компенсаций DC, который может быть 80 м для внутреннего сопротивления&Омега; батарея внутри точна до 0,1 мΩ, при включении 5A Pulse для 9M&Омега; батареи внутри могут быть точными до 0,01 м&Омега; (5A импульс включает только при низком внутреннем сопротивлении).

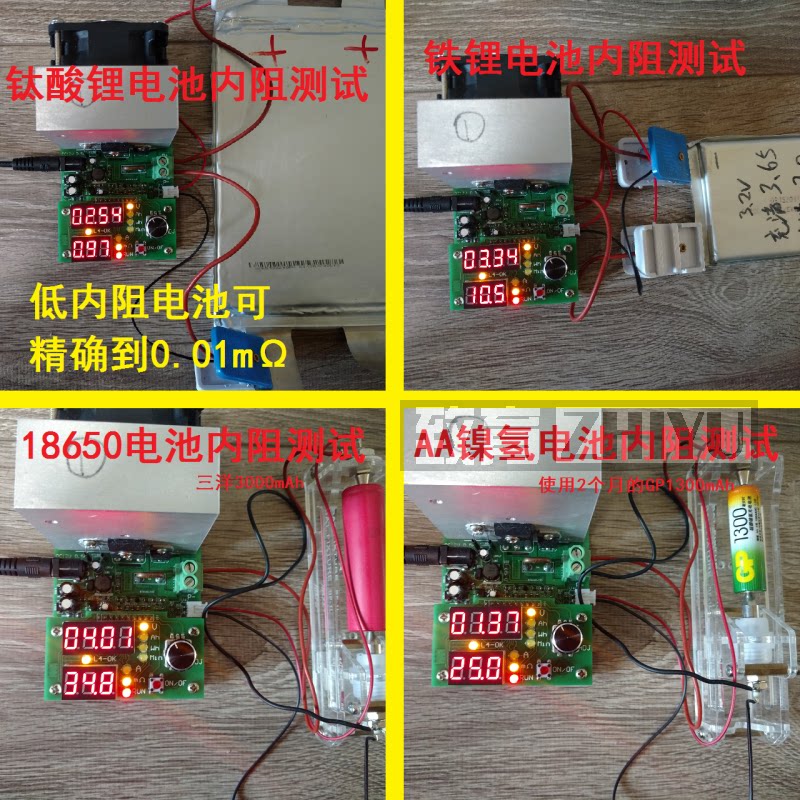

Внутренний тест на сопротивление:
При настройке состояния в режиме тестирования емкости долго нажмите ручку в режим теста внутреннего сопротивления.Когда напряжение аккумулятора выше, чем автоматический стартовый тест 1V (запустить светильники), будьте осторожны, чтобы четырехсловное соединение должно быть надежным, а провода должны быть толстыми.
На первой линии показана: батарея с четырьмя тестами.
Вторая линия показывает: R1A можно использовать для включения R5A (автоматический импульс 5A) путем настройки ручки.
Двигаться“ON/OF&Rdquo; кнопка может выйти из функции теста внутреннего сопротивления, долго нажимать кнопку недействительна.
Другие коды неисправностей:
Err4: Отказ схемы, пожалуйста, повторно выберите тест. Если он все еще отображаетсяErr4, Нужно вернуться к ремонту.
Err6: Напряжение источника питания не подходит, или источник питания недостаточно.
Гарантийная пункт (пункт о обнаженной гарантии):
1. В течение 7 дней (включительно) с даты подписания, неудача проблемы с качеством или возврат средств возвращаются, и два груза носят этот офис.
2. С 8-30 дней (включая) с даты подписания, бесплатной гарантии неудачи проблем качества, груз будет выплачиваться в каждом направлении.
3. С 31-90 дней (включительно) с даты подписания проблемы с качеством бесплатны, а двусторонний груз носит покупатель.
4. Если дата подписания составляет более 90 дней, зарядка разломов сохраняется. Стандарт зарядки -5 базовых тестирования юаней.
Дополнительные предложения 1: 1-3 Бесплатный гарантийный диапазон не включает в себя: вентилятор, проводной терминал, вращающийся кодирующий переключатель (ручка) и ключи.
Дополнительные пункты 2 Невозможность не удалось восстановить после ситуации, ниже ситуации: изменить компонент схемы или рассеивания тепла, плата рассыпания разбрызгивала жидкость, посадочное устройство наносит ударный повреждение, плата распределил или даже сломана, а схема сжигается. Во время проводки вы не обращаете внимания на случай, который наносит ущерб откоренной плате и т. Д.).
