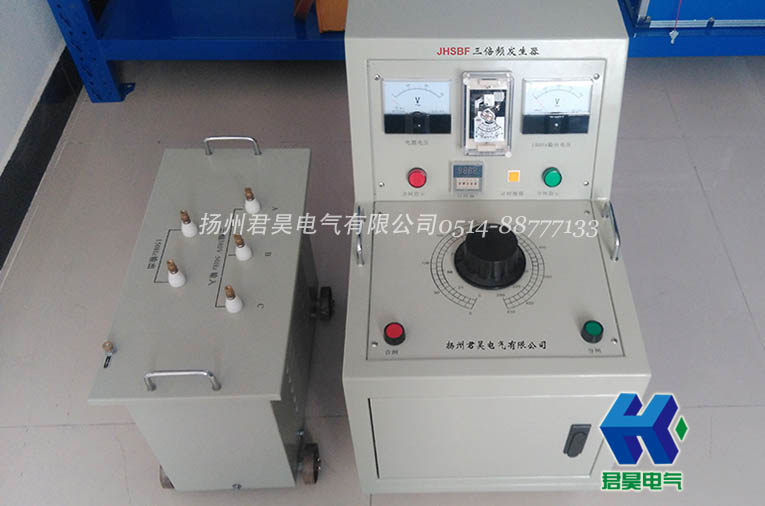

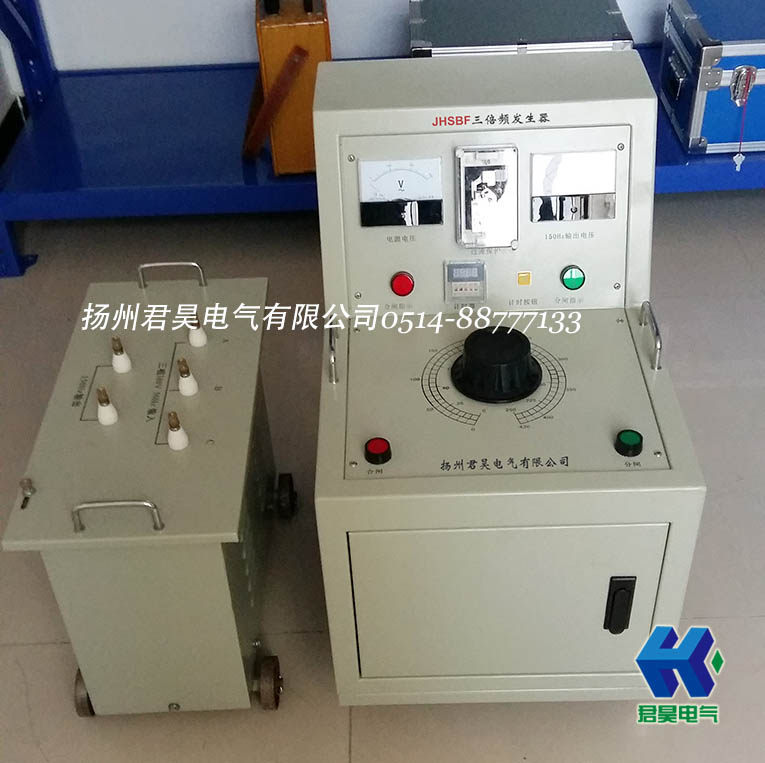

Трехчастотный генератор/устройство для выработки электроэнергии/тройное индукционное устройство для испытания на выдерживаемое напряжение 5KV10KV15KV
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- JHSBF-5KVA
- JHSBF-10KVA
- JHSBF-15KVA
| Цвет: | JHSBF-5KVA, JHSBF-10KVA, JHSBF-15KVA |
один, Обзор
Этот продукт предназначен для удовлетворения<<GB1094.3—85>>,<<GB1207>>и<<Процедуры профилактических испытаний электрооборудования>>—Разработан в 1995 году для испытаний на трехчастотное индукционное выдерживаемое напряжение и испытаний на частичный разряд.
Испытание выдерживаемого индукционного напряжения трансформаторов и взаимных индукторов является важным испытанием для проверки соответствия продукта национальным стандартам.Индукционное испытание продольной изоляции междуслойной, межвитковой, сегментной и межфазной изоляции обмотки является важным проектом для проверки соответствия обмотки предъявляемым требованиям.Чтобы увеличить испытательное напряжение обмотки и предотвратить перенасыщение сердечника трансформатора или трансформатора и возникновение чрезмерного тока возбуждения, необходимо увеличить испытательную частоту, обычно до 100 Гц.—400Hz.
100Hz—Существует множество способов получения источника питания частотой 400 Гц, среди которых наиболее подходящими являются ①, комбинация трех генераторов переменной частоты (100 Гц).—400 Гц); ② Комбинация трех однофазных трансформаторов (150 Гц). Самый удобный метод — ②.
Комбинация трех однофазных трансформаторов: первичная сторона соединена звездой, а вторичная сторона представляет собой разомкнутый треугольник.Когда железный сердечник не насыщен, основной магнитный поток, который он генерирует, должен представлять собой волну с плоской вершиной.Поскольку основной магнитный поток сигнала с плоской вершиной содержит большую составляющую магнитной энергии третьей гармоники,Φ3. Частота потока третьей гармоники f3=3f1, поэтому основной магнитный поток индуцирует фазовый потенциал третьей гармоники.
Поскольку первичная сторона представляет собой соединение звездой, а вторичная сторона — соединение разомкнутым треугольником, железный сердечник работает в насыщенном состоянии, а ток холостого хода I представляет собой пиковую волну, которая помимо основной волны содержит еще и гармоники высокого порядка.Среди его высших гармоник амплитуда I больше. Из-за открытия вторичной обмотки составляющие трехфазной основной волны нейтрализуют друг друга, оставляя на выходе только третью гармонику.

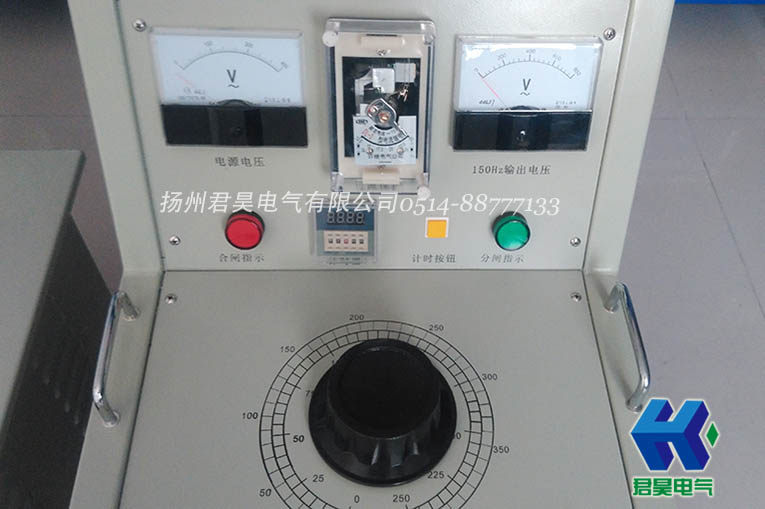

Выходное напряжение всей машины достигается путем настройки ее так, чтобы она вызывала резонанс при условии источника питания 150 Гц.Это нормально, что резонанс издает определенный визг при повышении напряжения.
два, Электрические параметры трехчастотного источника питания

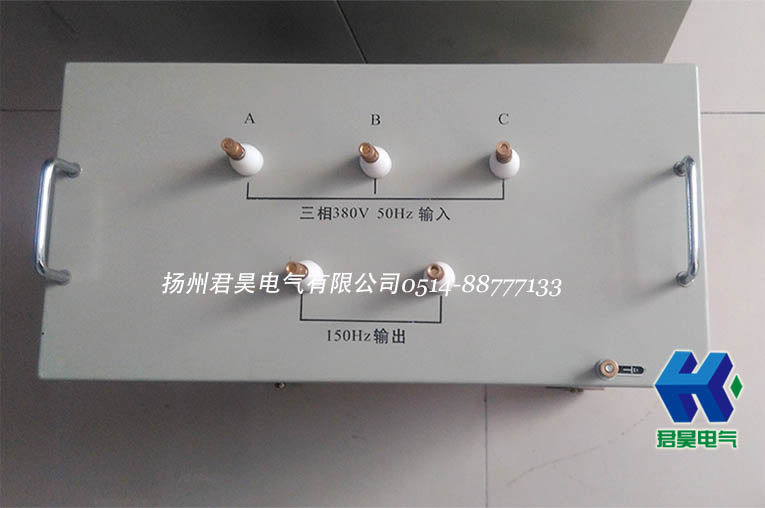

Входное напряжение: трехфазное 380 В. 50Hz
Выходное напряжение: 600 В 150Hz
Волна Форма: синусоидальная, искажения менее 1%
Позволять Мощность: 15 кВА
Характеристики нагрузки: резистивная, индуктивная или емкостная.
