Описание товара

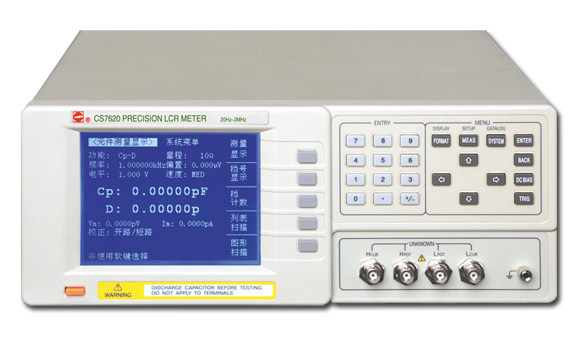

Серия CS7600 является анализатором параметров компонента точности, разработанного с использованием принципа автоматического баланса. Его пропускная способность испытательной полосы 20 Гц ~ 2 МГц, шаг 1UHZ и произвольная частота, 0,01 мΩ~100MΩДиапазон измерения импеданса, базовая точность измерения 0,05%, функция автоматического управления уровнями, функция сканирования списков/графическое сканирование и функция подсчета сортировки файлов, предоставленная прибором, обеспечивает точное и полное измерение и анализ для большинства компонентов и материалов, и широко используется в исследовании и разработке продуктов, инспекции на заводе компонентов, тестировании онлайн -продуктов и других применениях.
●Диапазон измерения частоты
Непрерывная по частоте 20 Гц-2 МГц, произвольная обстановка, разрешение частоты составляет 10μРазрешение и точность Гц
6-битное разрешение дисплея, базовая точность измерения до±0.05%
●15 параметров импеданса, 23 комбинации параметров
Измерение емкости (CS/CP), индуктивность (LS/LP), сопротивление (RS/RP), диэлектрические потери (D), коэффициенты качества (Q) импеданс (Z), поступление (Y), фазовый угол (угол (угла (D)θ), проводимость (GP), реактивное вещество (xs), нанометр (BP), сопротивление DC* (RDC, можно измерить только серии CS7600X) Каждое измерение показывает 2 параметра одновременно. ПРИМЕЧАНИЕ: Подписк s------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
●Измерение сортировки (бин)
10 параметров компонентов могут быть установлены для фильтрации измеренных компонентов с использованием результатов измерения.
●Функция компенсации нагрузки
Компенсировать измеренные значения с помощью эталонных выборок. Эта функция обеспечивает согласованность в измерениях нескольких инструментов.
●Функция управления автоматическим уровнем
В дополнение к обычным параметрам сигнала возбуждения открытой цепи, характеристики напряжения/тока компонента также могут быть оценены в режиме постоянного напряжения/постоянного тока. Диапазон настройки уровня сигнала: 5 мврмс ~ 2 дюйма/50UA ~ 20 мА
●Функции анализа испытаний на сканирование списка и сканирование графиков
Предоставляет 10 наборов комбинаций сканирования списков и 240-точечных линейных/логарифмических функций графического сканирования; Частота, напряжение, ток, напряжение смещения и ток смещения могут быть установлены в качестве условий сканирования для оценки характеристик производительности компонентов в различных условиях измерения.
Модель | CS7620 | CS7610 | CS7605 | CS7603 | CS7602 | ||||||
Частота теста | 20 Гц ~ 2 МГц | 20 Гц ~ 1 МГц | 20 Гц ~ 500 кГц | 20 Гц ～ 300 кГц | 20 Гц ~ 200 кГц | ||||||
Точность частоты | ±0.01% | ||||||||||
Уровень теста переменного тока | 5 мврмс ～ 2vrms (режим напряжения) 1 мВ шаг | ||||||||||
5μРуки ～ 20 Марм (текущий режим) 10μШаг | |||||||||||
Внутренний уровень смещения постоянного тока | 0 ～ 2V (режим напряжения). | ||||||||||
0 ～ 20 мА (текущий режим) 100μШаг | |||||||||||
Параметр измерения | Z, y,θ, CS, CP, LS, LP, RS, RP, X, G, B, D, Q, RDC (можно измерить только серию CS7600X) | ||||||||||
Диапазон дисплея измерения | Z, R, X, RDC 0,01MΩ~ 99.9999MΩ | ||||||||||
Y, g, b 0,01ns ～ 99,9999s | |||||||||||
C 0.01ff ～ 9,99999f | |||||||||||
L 0,01NH ～ 99,9999KH | |||||||||||
D 0,00001 ～ 9,99999 | |||||||||||
Q 0,00001 ~ 99999,9 | |||||||||||
θ | DEG -179.999 ～ 179.9999 | ||||||||||
RAD -3.14159 ~ 3.14159 | |||||||||||
△% -999,999% ～ 999,999% | |||||||||||
Базовая точность | Z±0.05% θ±0.0005 | ||||||||||
Список сканирования | До 10 часов | ||||||||||
Графическое сканирование | До 240 очков | ||||||||||
Режим сканирования: линейный, логарифм | |||||||||||
Диапазон измерения | 1/10/100/300/1K/3K/10K/30K/100K/300K/1M/10M | ||||||||||
LCD | 320×240 | ||||||||||
Размеры | Ширина×высокий×Длина = 450 мм×135mm×355mm | ||||||||||
Вес (около) | 6kg | ||||||||||
