Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Рассеянный, Оболочка, Сварка, Батарея, 9v |
Transistor Tescer PWM Square Wave Table Table Table напряжение экрана экрана экрана графический дисплей DIY
Заметки о покупке:

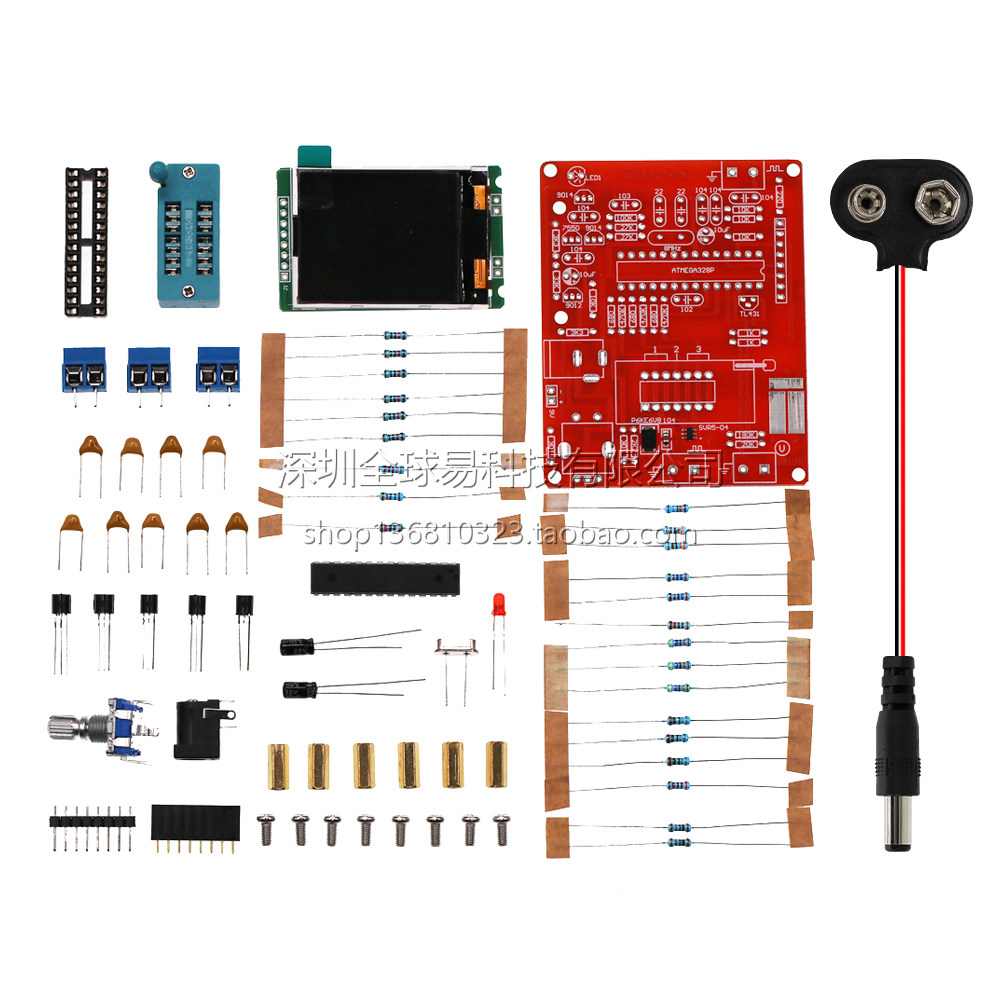

1. Индикация названия продукта“DIY Kit”Основанный наРассеянныйВам нужно сварки и сборку самостоятельно.,Обязательно обратите внимание на различие;
2. Производство комплекта требует соответствующих электронных технологий и рук -на способности, пожалуйста, убедитесь, что вы можете завершить производство!Все наборы, которые мы предоставляем, представляют собой высококачественные компоненты и все проходят.
Ссылка: https://pan.baidu.com/s/1kdkvtl43yv85_4g9knmz2w код экстракта: auyq
Добрые советы:
Компоненты и ноги на расплаты не возвращаются после разрезания олова, и они не обязаны возвращаться или отличаться из -за неудачной установки!Покупатели, которым нравятся плохие отзывы, пожалуйста, обторгите, наш магазин оставляет за собой право выбирать покупателя!
Адрес загрузки вручную: http://pan.baidu.com/s/1gfn03mn
Используйте полную -колор экрана.
Детское описание:

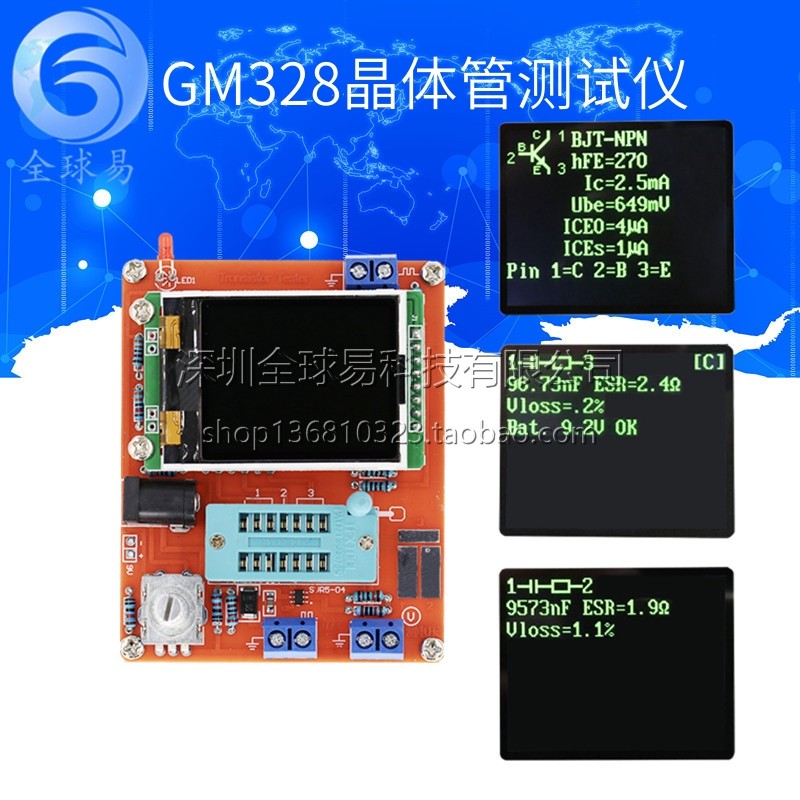

Используйте одну Chip Machine AtmeAG328P DIP-28.Блок IC
В блоке дисплея используется цветной дисплей с разрешением 160x128 пикселей, разрешением 8x20 символов на весь экран, глубиной цвета 16 бит и символами компонентов графического дисплея.
Управление поворотным кодирующим переключателем, измерение одним касанием, автоматическое отключение

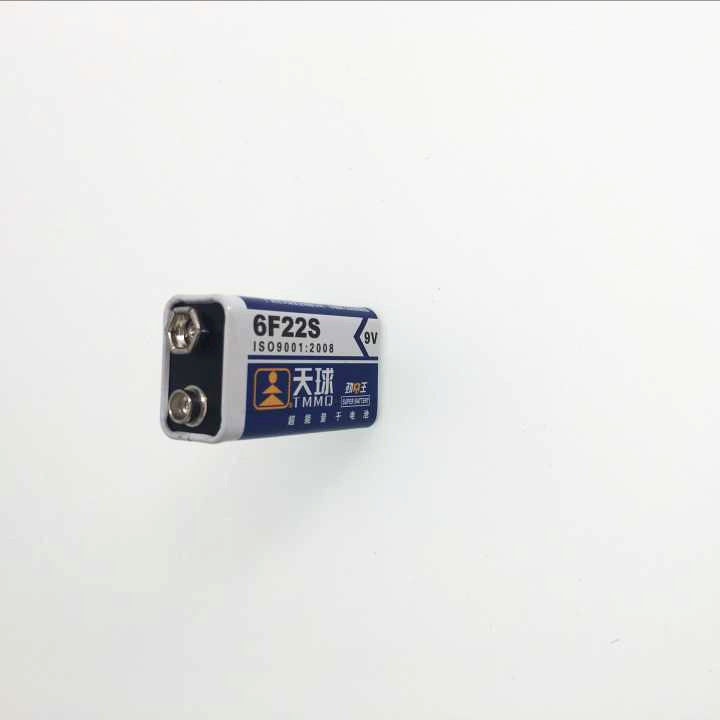

Он питается от ламинированной батареи 9 В или от адаптера питания. Ток всей машины составляет около 30 мА, а ток после выключения — около 20 нА.
Автоматическое обнаружение транзисторов NPN и PNP, полевых транзисторов, диодов, двойных диодов, тиристоров и тиристоров, а также автоматическое определение распределения контактов вышеуказанных транзисторов.
Проверьте коэффициент усиления тока с общим эмиттером NPN- и PNP-транзисторов, пороговое напряжение база-эмиттер и ток утечки коллектор-эмиттер при отсечке.
Определите транзисторы Дарлингтона по пороговому напряжению база-эмиттер транзистора и высокому коэффициенту усиления тока.
Обнаружение встроенных защитных диодов силовых транзисторов и полевых транзисторов
Проверьте пороговое напряжение проводимости затвор-исток полевого транзистора, сопротивление проводимости сток-исток и емкость затвор-исток.
Одновременно можно измерить максимум 2 резистора, поэтому можно также измерить трехконтактный регулируемый резистор. Если регулируемый резистор настроен на конечную точку, можно измерить только одно значение сопротивления.
Наивысшее разрешение измерения сопротивления 0,01.ΩСущностьМожет измерить максимум 50 мΩ
Диапазон измерения конденсаторов: 25пФ-100мФ, разрешение 1пФ.
Измерьте эквивалентное последовательное сопротивление (ESR) конденсаторов емкостью более 90 нФ одновременно, а разрешение эквивалентного последовательного сопротивления составляет до 0,01.Ω
Для конденсаторов емкостью более 5000 пФ также отображается скорость падения напряжения после зарядки. Это значение может отражать добротность (значение добротности) конденсатора.
Измеряйте до двух диодов одновременно и отображайте их положительные и отрицательные полюса и напряжение проводимости.
Светодиод также отображается в виде графического символа диода, и его напряжение проводимости намного выше, чем у обычных диодов.
Стабилитроны с напряжением обратного пробоя ниже 4,5 В также могут быть обнаружены и отображены в виде символа двойного диода.Положительный и отрицательный полюсы основаны на символе диода с напряжением проводимости около 700 мВ, а напряжение проводимости, соответствующее другому символу диода, представляет собой регулируемое значение напряжения.Так что не измеряйте одновременно обычный диод и стабилитрон.
При тестировании одного диода одновременно проверьте емкость обратного перехода его PN-перехода. Также можно проверить емкость PN-перехода триода. В это время одновременно можно разместить только базу и эмиттер или базу и коллектор триода.
Также можно проверить конденсаторы емкостью менее 25 пФ. Для этого теста сначала необходимо подготовить конденсатор емкостью 30 пФ, сначала протестировать конденсатор емкостью 30 пФ, затем подключить к нему параллельно измеряемый конденсатор и повторить измерение. Из полученного результата вычтите измеренное значение конденсатора 30пФ.
Bai 2100ΩСледующие резисторы измеряют их индукции одновременно, а диапазон измерений составляет от 0,01 мм -20 ч.
Процесс проверки занимает около 2 секунд, большие конденсаторы и катушки индуктивности займут больше времени.
Дополнительные функции включают измерение частоты, измерение напряжения, генератор прямоугольных импульсов, генератор ШИМ, декодирование инфракрасного пульта дистанционного управления, кодирование инфракрасного пульта дистанционного управления, тест датчика температуры DS18B20, тест датчика температуры и влажности DHT11, выбор цвета, отладку калибровки, непрерывное тестирование и т. д.
Диапазон измерения частоты составляет от 1 Гц до 1 МГц или выше. Когда измеренная частота ниже 25 кГц, период может отображаться с разрешением 0,001 мГц.
Измерение постоянного напряжения до 50В
Вывод прямоугольного сигнала, несколько частот на выбор, максимальная выходная частота — 2 МГц.
Вывод импульсного сигнала (ШИМ) с фиксированной частотой и регулируемым рабочим циклом. Рабочий цикл можно регулировать от 1% до 99%.
Отдельная функция проверки емкости, этот метод испытания представляет собой непрерывное измерение, конденсатор 2 мкФ-50 мФ можно измерить непосредственно в его цепи (цепь, в которой расположен измеряемый конденсатор, должна быть отключена, а измеряемый конденсатор должен быть полностью разряжен)
Тиристоры и тиристоры могут определить только распределение контактов, а ток срабатывания тиристора или проверяемого тиристора должен быть меньше тока, который может обеспечить тестер. Тестер может обеспечить максимальный ток срабатывания только 6 мА.
Декодирование и кодирование инфракрасного пульта дистанционного управления поддерживают форматы кодирования чипов TC9012 и upD6121.
Примечание. Перед тестированием электрического контейнера обязательно разрядите конденсатор.В противном случае это может повредить одно -кладовую машину тестера
