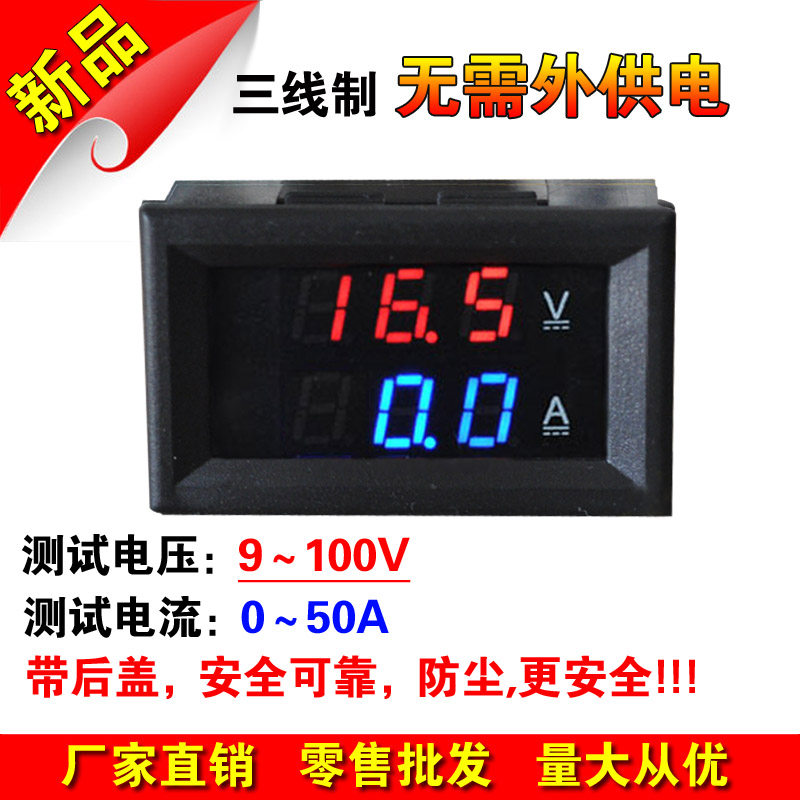

DC9V-100V 50A100A Светодиодный DC Двух дисплея.

Цена: 402-550руб.    (¥19)
Артикул: 520731723113

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:bahfjg
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Double -color_50a таблица+50a dwetter
  • Два -колор_100A таблица+100a dwetter
Добавить в корзину
Другие товары этого продавца
¥8170руб.
¥6.5138руб.
¥33698руб.
¥ 29 15317руб.
  • Информация о товаре
  • Фотографии
Цвет: Double -color_50a таблица+50a dwetter, Два -колор_100A таблица+100a dwetter

[H27VCUP 电动车百分比电量表 带报警数显电压电量表 铅酸蓄电池]

[ ￥27.00元]
[0-100V电压电流VA二合一双显LED直流DC数字数显汽车电动车电压表]

[ ￥13.00元]
[0.56寸两线100V 电动车代步车电压表 数字电量显示 36/48/60/72V]

[ ￥8.00元]
[双显电动车电压表蓄电池电量显示器7-100V通用适合锂电铅酸蓄电池]

[ ￥25.00元]
[进口ST主控芯片！H27V两线3.5-30V 数字数显直流电压表 低压报警]

[ ￥8.50元]
[H56直流电压继电器/过欠压保护/上下限检测控制开关/充放电计时]

[ ￥29.00元]
[直流电压检测控制/开关延时继电器/过欠压超限保护板/电瓶放电]

[ ￥26.00元]
[H28UI 数显 DC0-100V 1A10A50A100A LED直流双显示数字电压电流表]

[ ￥10.00元]









[特别说明:]

[1、][通常最小可测量电流值为所选量程的2%，][在选择电流量程][时][（如：1A、5A]…&[hellip;100A、200A等），请尽量选择与被测量电流值相接近的量程，这样可以达到最佳测量精度；]

[2、][对于带外接分流器的表头,一定要接好分流器才可以通电!切记!!!如果不先接好分流器 有时候会导致运放输入电压过高，烧坏运放！]





[买家必读][：]

[表头]—&[mdash;不含分流器，如自己有分流器的买家，请拍这种并备注您的分流器规格（本公司标配是75mV的)]

[表头+分流器]—&[mdash;表头配有相应规格的分流器，没有分流器的买家请拍这种]

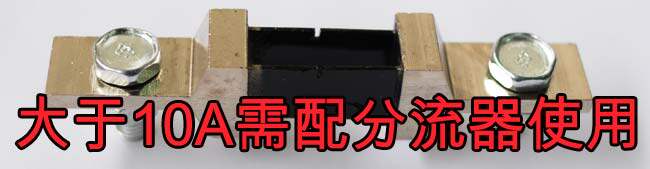

[超过10A量程的表头不管测试多少A电流都需要配分流器才能工作，否则会烧坏！如50A电流表测10A以下也需要分流器哦！]
 [单色：]

[双色:]



[产品特点：]

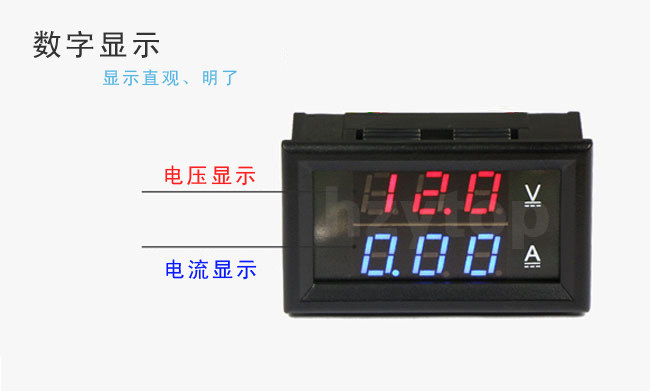

[本双色][双表][体积][小巧，可][同时同屏][显示电压、电流]
[本表测试电压、电流时，电源供电取自测试回路，无需另外供电]

[本表头采用是共地设计，即测量端的地线与供电端的地线是相通的]
[本表配有三根接线，方便接入汽车/电动车/摩托车车内线路，用于监视电瓶电压，及时掌握电瓶电压状态，也可用于其它产品电压、电流测量用途]

[本表测试电压与供电一体，范围：][DC9-100V，无需外供电,反接不会烧, 注意：最高输入电压不能超过100V，否则有烧毁的危险]

[本表配有为三根接线，方便接入9-100V电压范围内，汽车/电瓶车/摩托车车内线路，用于监视电瓶电压，及时掌握电瓶电压状态，也可用于其它产品电压、电流测量用途。]

[如需测量0-100V 电压的，请购买单独供电的5线制表头，连接：][http://item.taobao.com/item.htm?id=17620373747]



 &[nbsp; 技术参数]

[工作电流：]<20mA

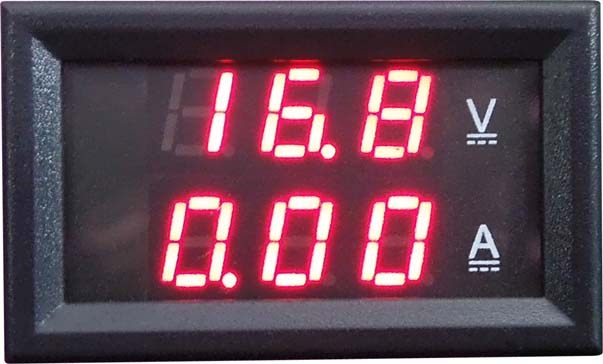

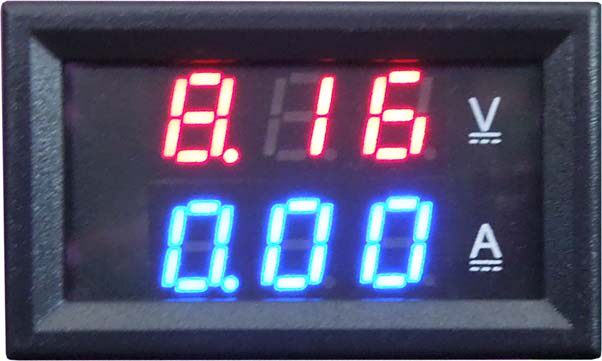

[ 显示方式：0.28]"[LED，单色（][全红][），双色（][红][蓝][）颜色可选]

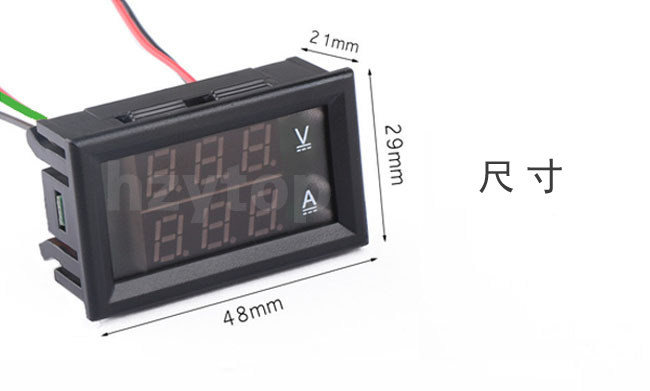

[外型尺寸：48]&times;29&times;21 mm
[ 安装开孔：45.5]&times;26.5 mm
[ 测量速率：]&[ge;500mS/次]
[ 测量精度：1%（]&[plusmn;1个字）]&nbsp;

&[nbsp; 极限工作条件:]&nbsp;

[最低工作电压：+9.0V]
[ 最高工作电压：+100V]
[ 工作温度：-10～+65]
[ 工作湿度：10～80%（无凝露）]
[ 工作气压：80～106kPa]
[ 阳光照射：无直接照射]

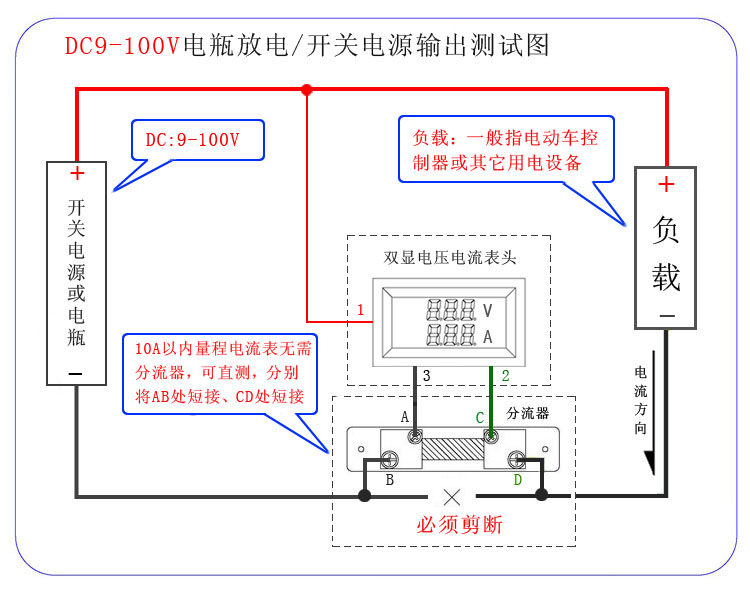

&nbsp;&[nbsp; 接线方法：]

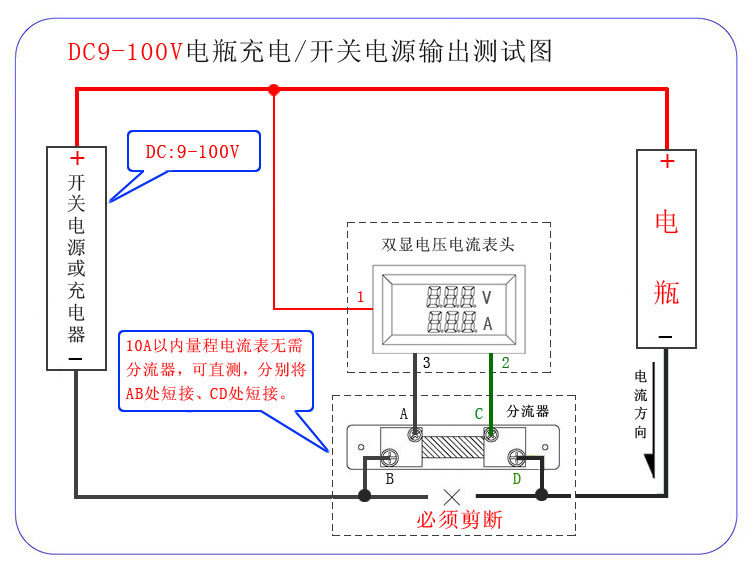

&[nbsp; 本表配有三根线，请找专业人事严格按以下接线图接线(如违规接线，损坏责任自负)：]

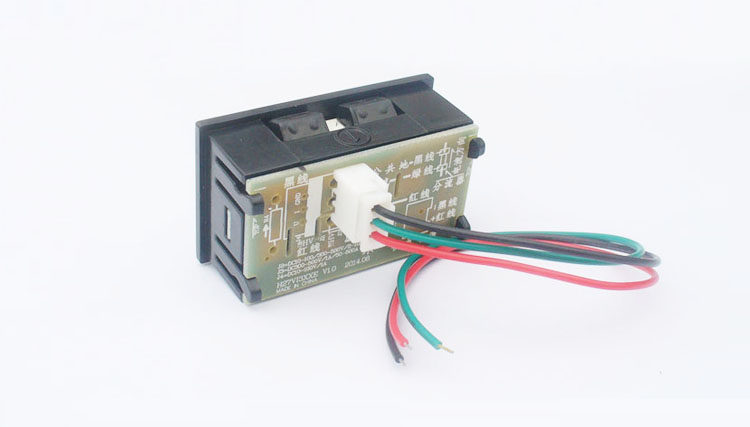

  • [黑线][：公共线，地线]
  • [红线][：表头供电线，电压测量信号线（][注，红黑线之间电压不能超过100V][）]
  • [绿色][：电流输入端，接被测试设备后端，（如单做电压表使用时，建议将][绿色][与黑线接在一起，防止外界干扰引起电流表数字闪动）]

&nbsp;

&nbsp;&nbsp;

&nbsp;

[1.如太阳能板给电池][充电，供电电源那边即为接太阳能板正负极。]
[ 2.如电瓶输出给什么供电测电压电流，那供电电源处接电瓶的正极负极，输出接用电设备。]
[ 3.测充电器给电瓶充电，那就是供电电源处接充电器正负极。]
[ 总之，输出端接的就是用电设备。]

[注意：1.此表头为直流DC表头，测量的只能为纯直流的电路，需要完整的整流滤波，有些铅酸电瓶充电器制作极不规范，可能没法正确测量。][2.表头测量的为单向电流，没法同时测输入输出，即比如测电瓶的充电电流了，如测放电电流需要接线调换方向。]

&nbsp;

[3、分流器必须串联负极，绿线黑线位置必须正确。][分流器和表头的接线不宜过长，否则影响较大，同时如需要延长建议使用单独带屏蔽导线。（分流器好坏，对电流也会有影响，特别是数显表头，建议采用国标A级的分流器）]

[注意，50A 100A表头如需测量电流比较小，建议购买5线制，并采用单独供电测量，精度要高很多，否则测小电流可能会差异比较大。如测大电流，小数点后相差一点也就无所谓了的。]

[5线制，连接：]&nbsp;

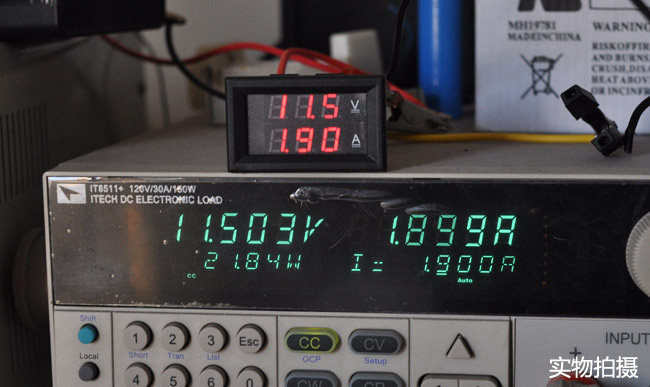

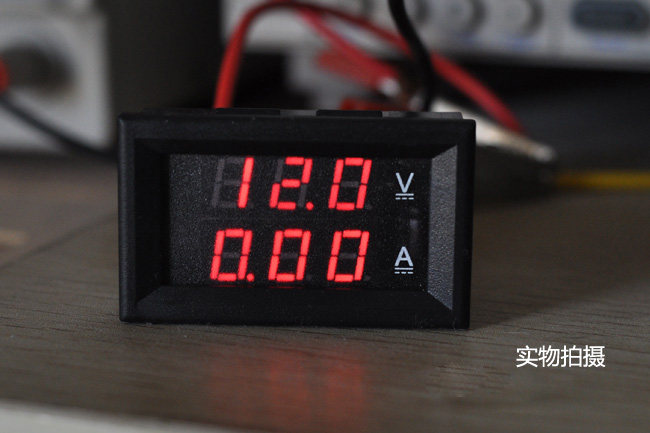

[以上均为，实拍测试图，产品质量保证，但是还望各位注意接线，已经理解自身的使用条件情况，才能保证产品稳定使用！]
