Высокотемпературный анализатор содержания кислорода.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| |
I. Обзор

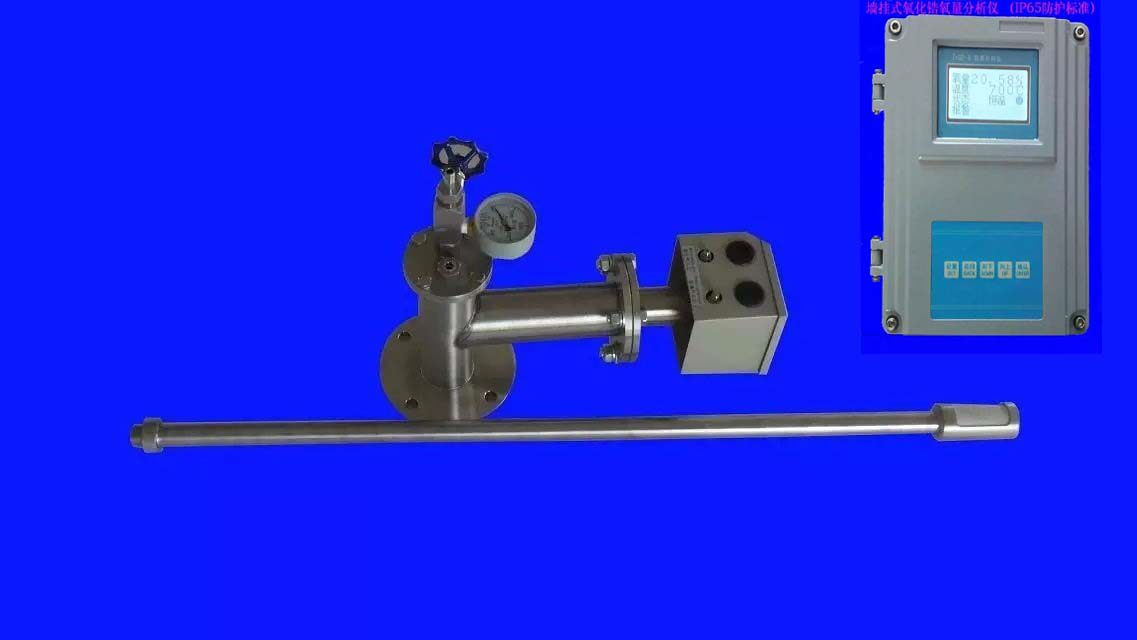

Анализатор содержания кислорода с цирконием серии XGHZO первичный датчик кислорода изготовлен из устойчивой к высоким температурам трубы из нержавеющей стали, устойчивой к коррозии керамики, монтажного фланца, распределительной коробки, пылезащитного чехла и других материалов (подходящих для температуры дымовых газов).&ле; 650 ℃, условия работы с низкой концентрацией диоксида серы SO2), температуру можно вводить напрямую&ле; 650℃ (более 650℃ поставляется по договоренности), фланцевая установка в дымоходе, измерение содержания кислорода для определения степени сгорания топлива и качества выбросов выхлопных газов; для температуры газа в дымоходе&ле; В условиях работы при температуре ниже 1300 ℃ срок службы также различен из-за разных материалов, поэтому его необходимо указать при заказе.Общая температура дымовых газов&ле; Датчик 650 ℃ имеет гарантийный срок качества двенадцать месяцев и срок службы около двадцати четырех месяцев; температура дымовых газов&Датчик Le;1300℃ имеет гарантию качества шесть месяцев и срок службы около двенадцати месяцев. Гарантийный срок качества зависит от материала топлива.При сжигании угля концентрация вредных выхлопных газов высока и он обладает высокой коррозионной активностью, поэтому срок службы относительно невелик. При сжигании природного газа или нефти концентрация вредных выхлопных газов невелика, и он слабо корродирует, поэтому имеет относительно длительный срок службы.Дисплейный прибор управляется однокристальной микропроцессорной программой для измерения и отображения, выходного сигнала передачи (4 мА ~ 20 мА), управления настройками верхнего и нижнего пределов, а также различных индикаций состояния (нагрев, низкая температура, перегрев, кислородный потенциал, температура нагревательной печи).Его можно использовать с различными комбинированными электросчетчиками, обычными самописцами и распределенными системами управления РСУ.Гарантийный срок качества составляет двенадцать месяцев, а срок службы — около сорока восьми месяцев.
Анализатор содержания кислорода из циркония серии XGHZO, установка с фланцем первичного датчика кислорода, установка вторичного дисплея на приборной панели, встроенная или настенная, два метода установки.Первичный кислородный датчик и вторичный индикаторный прибор соединены шестижильным кабелем для передачи сигналов, четыре из которых&гэ;Экранированный кабель сечением 1 мм2 (соответственно подключен к потенциалу кислорода и сигналам термопары), а две другие жилы&гэ;Обычный кабель сечением 1,5 мм2 (подключается к сигналу нагревательной печи).При установке обратите внимание на полярность и порядок сигнальных линий, чтобы они не были подключены неправильно. В противном случае счетчик не будет работать должным образом или даже приведет к его необратимому повреждению.
Анализатор содержания кислорода в цирконии серии XGHZO представляет собой практичный и надежный онлайн-инструмент для автоматического анализа содержания кислорода в газах.Он состоит из первичного детектора содержания кислорода (широко известного как датчик кислорода) и вторичного индикаторного прибора (широко известного как датчик кислорода). Он в основном используется в различных котлах, печах, масляных печах, паровых печах и другом оборудовании для сжигания, использующем уголь, нефть и газ в качестве топлива в нефтяной, электроэнергетической, металлургической, химической, стекольной, фармацевтической и текстильной промышленности для контроля остаточного содержания кислорода в дымовых газах, образующихся в процессе сгорания топлива, для контроля степени сгорания топлива в оборудовании для сжигания, сокращения отходов, снижения энергопотребления и в то же время время уменьшить загрязнение окружающей среды, достигая цели защиты окружающей среды.
2. Таблица выбора продукции
Название первичного датчика кислорода
Название прибора для отображения объема вторичного кислорода
3. Основные технические параметры
- первичный датчик кислорода
1. Диапазон измерения: 0,05% O2 ~ 20,6% O2.
2. Измеренная температура дымовых газов:&ле; 650℃ (>650℃ по договорной цене)
3. Измеренный коэффициент избытка дымовых газов: 0,1～99.
4. Скорость ответа: 3 секунды.
5. Фоновый потенциал циркония:&ле;3мВ (Т=700℃&Plusmn; 10 ℃)
6. Рабочая температура нагревательной печи: 700 ℃.&плюсмин; 5℃ можно установить произвольно в диапазоне 500℃～850℃.
7. Рабочее напряжение нагревательной печи: (0~80) В импульсное.
8. Индексационный номер термопары: тип K.
9. Рабочее давление: -20кПа~20кпа.
10. Сопротивление изоляции:≥20M&Омега; (500В постоянного тока. Мегаомметр)
11. Диэлектрическая прочность: синусоидальное переменное напряжение 1,5 кВ длится 60 секунд без пробоя.
(Критерий тока 4 мА)
12. Уровень защиты: IP65.
13. Диапазон передачи потенциала кислорода: 126,205 мВ~0 мВ.
(Соответствует 0,05%O2～20,6%02)
14. Глубина вставки: 400 мм 600 мм
800mm 1000mm
1200mm 1400mm
(Специальные характеристики оговариваются и заказываются)
15. Способ установки: фланец Ду50 Pn0,25 (см. схему конструкции фланца)
16. Тяжелое количество:≤10Kg - Прибор для отображения вторичного кислорода
1. Диапазон кислорода: точность 0,05% O2～20,6% O2.±0.2%
2. Диапазон температур: 0℃～800℃.
3. Рабочее напряжение нагревательной печи: импульс (0～80) В.
4. Выходной ток: точность (4～20) мА.±0.5%
5. Рабочее напряжение: (220 В).&плюсмин;15%) В переменного тока, 50 Гц~60 Гц
6. Температура окружающей среды: 0℃～50℃.
7. Влажность окружающей среды:≤85% отсутствие агрессивной газовой среды.
8. Настройки верхнего и нижнего пределов: 0,05%O2～20,6%O2, настройка 100% полной шкалы.
9. Емкость контактов реле: 1 А, 220 В переменного тока. резистивная нагрузка
10. Потребляемая мощность:≤15W
11. Вес:≤2Kg
12. Габаритные размеры: Панельная горизонтальная 160 (ширина)&раз; 80 (высокий)&раз;260 (глубина)
Прямой 80 (ширина)&Времена;&раз;260 (глубина)
Настенный тип 170 (ширина)&раз;220 (высокое)&раз;75 (глубоко)
13. Размер проема: Горизонтальный 151 (ширина)&раз; 76 (высокий)
Прямой 76 (ширина)&раз;151 (высокий)
4. Тип продукта
Тип первичного датчика кислорода
Структурная схема внешнего вида датчика кислорода
 |  |
| Схема подключения датчика кислорода | Размеры монтажного фланца |
Анализатор содержания кислорода из циркония типа ZO, панельный дисплей, внешний вид, структурная схема
