0-33V 0-3A четырехбитный двойной дисплей DC-ток тока тока напряжения

Цена: 486-571руб.    (¥23)
Артикул: 41117339536
Доставка по Китаю (НЕ включена в цену):
106 руб. (¥5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:杭州睿登科技
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥55011 556руб.
¥48410 194руб.
¥2485 241руб.
¥15317руб.
  • Информация о товаре
  • Фотографии
Цвет: Красный, Красный, синий, Красный, зеленый

1. Характеристики продукта:

  • Функция улучшает таблицу напряжения/тока/температуры/питания. Когда измеряется ток измерения, источник питания получается из линии измерения. Благодарность питания, который не требует изоляции для источника питания, удобно использовать.

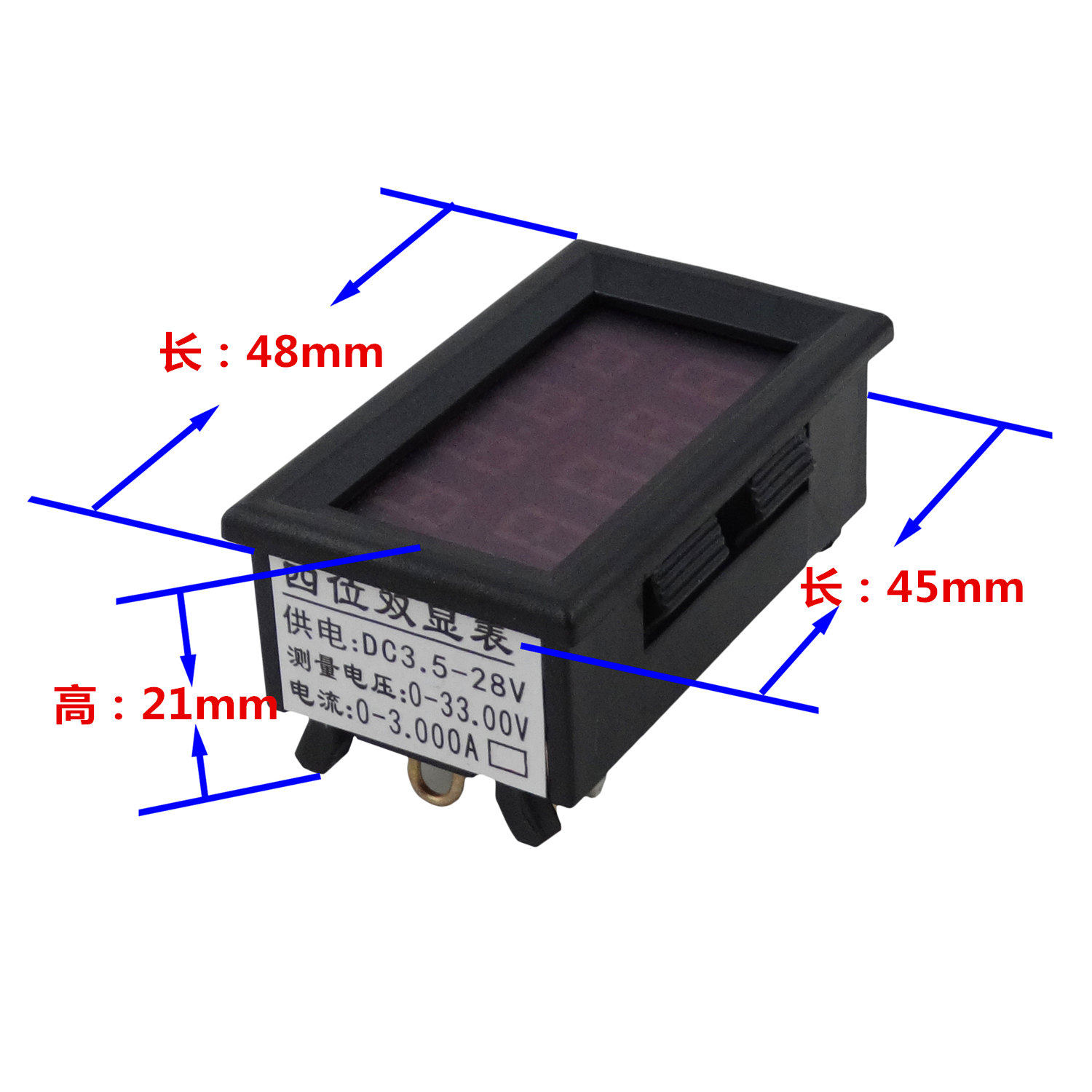

  • Небольшой объем (48 мм*29 мм*22 мм) цена доступна, а измеритель напряжения с хорошо оборудованной функцией может использоваться только для более чем 10 юаней.

2. Технические параметры:
Напряжение питания:DC3.5-28V (отрицательный полюс тонкой красной линии положительной и тонкой черной линии)
Предложить 5-12V		Режим отображения:Двойной 4 -бит 0,28 -дюймовой светодиодной цифровой трубки
Диапазон метра напряжения:DC 0,00-33,00 В (разрешение 0,01 В)Отображение цвета:Красный+красный/красный+синий/красный+зеленый
Диапазон тока:DC 0,000-3,000a (разрешение 0,001a)Обновить скорость:Около 200 мс/время
Точность измерения:&Plusmn; (0,3 %+2 слова)Размер отверстия:45mm*26mm
(Откройте форму прямо в панель)

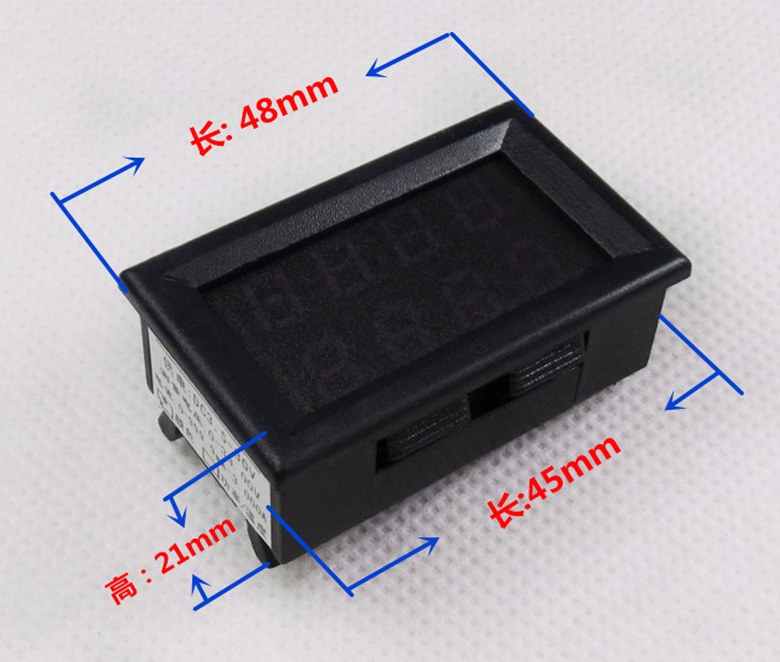

Тяжелый   Количество:21 г/кусокРазмеры:48mm*29mm*21mm
Предоставьте полный диапазон измерителей тока двойного отображения, нажмите на изображение, чтобы ввести страницу сведений о продукте.

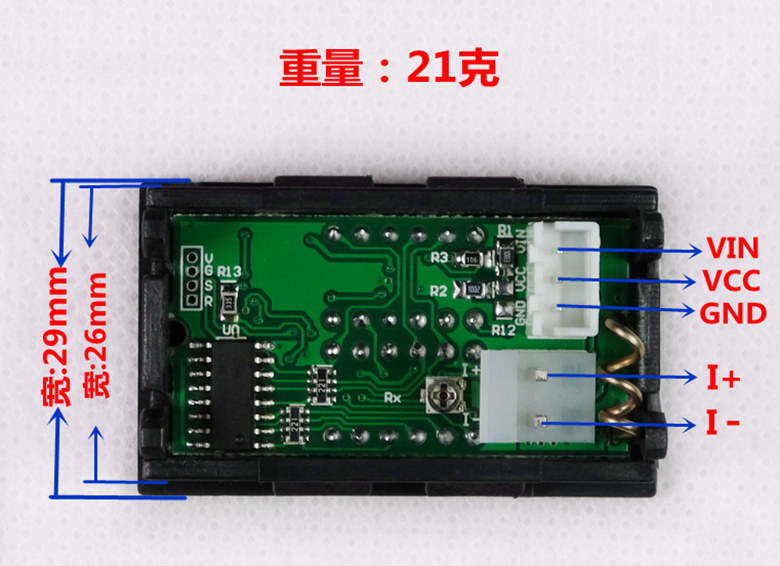

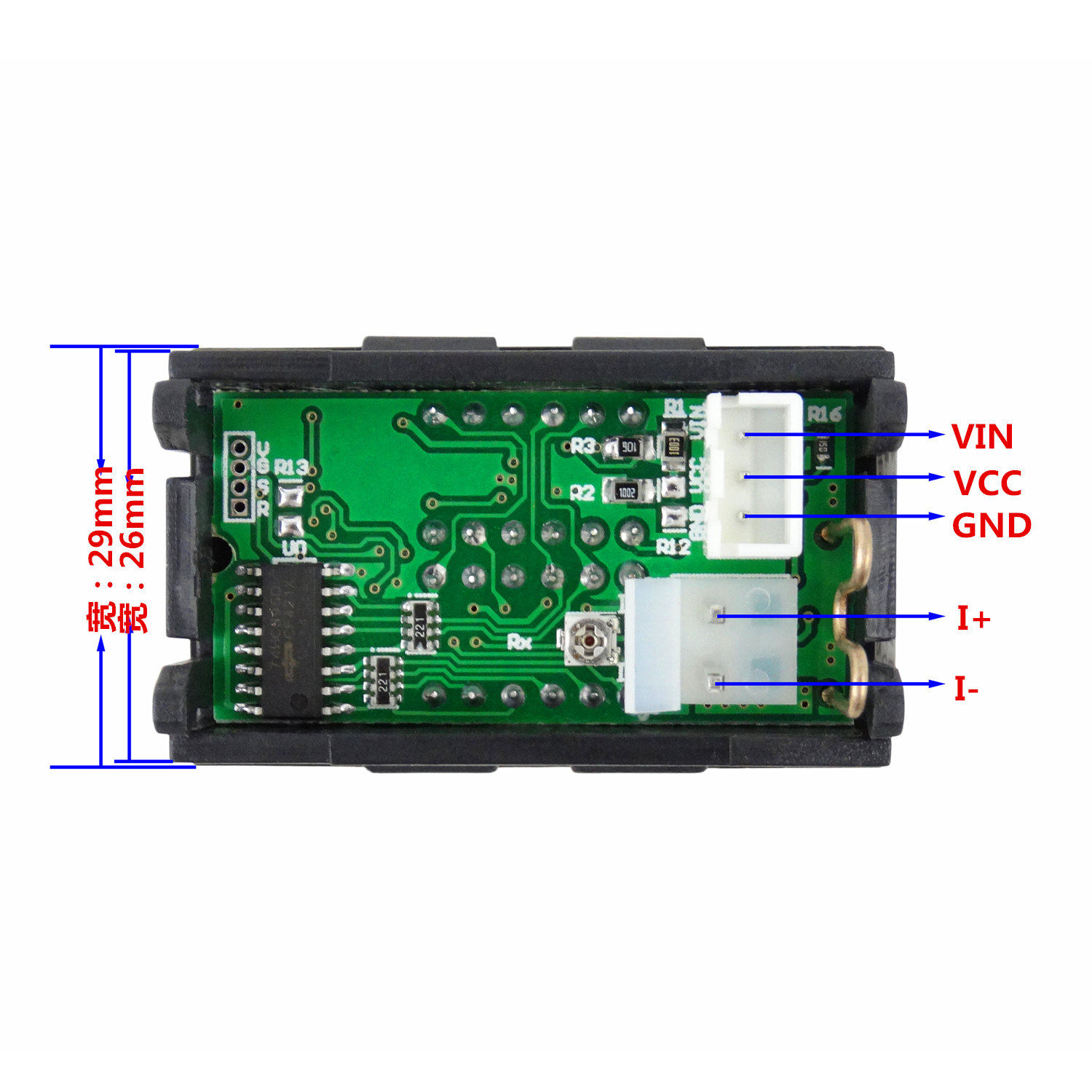

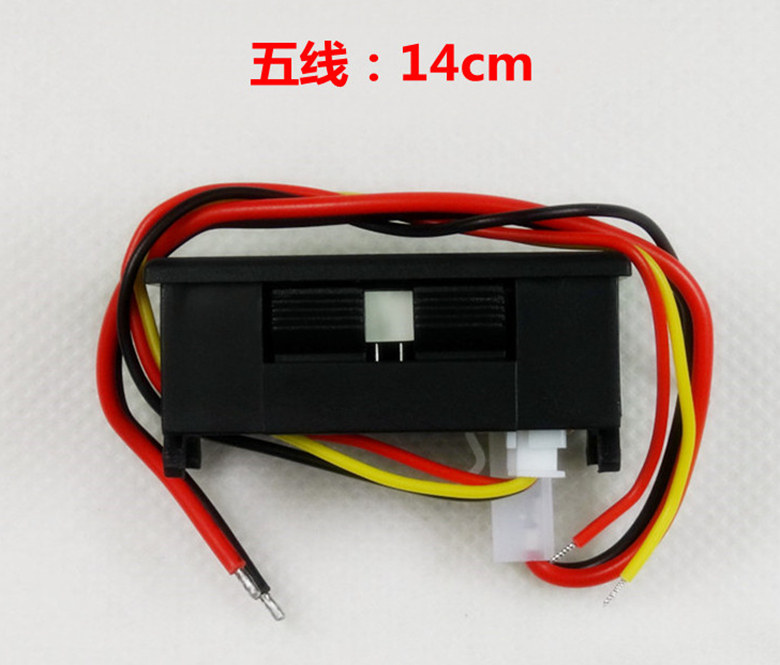

3. Функциональное описание провода платы:

Тонкая красная линия (VCC):Питание питания вход положительный электрод (3,5-28 В)Примечание. Если сигнал измерения ниже 28 В, а источник питания достаточно, его можно использовать в качестве источника питания питания непосредственно в качестве модуля (в сочетании с тонкими желтыми линиями и тонкими красными линиями)

Тонкая черная линия (GND):питаться отисточник питанияВведите отрицательный электрод (3,5-28 В) вместе с сигналом измерения

Тонкая желтая линия (VIN):Измерение входа сигнала положительный электрод (0-33,00 В)

Грубая красная линия (i+):Ток -входные положительные полюсы (должны быть подключены между отрицательным электродом источника питания и объемом нагрузки)

Грубая черная линия (i-):Входной отрицательный электрод тока (должен быть подключен между отрицательным электродом источника питания и объемом нагрузки)

4. Подробная схема подключения заключается в следующем:

Диаграмма подключения питания для изолированного источника питания:
Ток измеритель подключен к мощности в измерении:

Системный источник питания 1

Системный источник питания 2

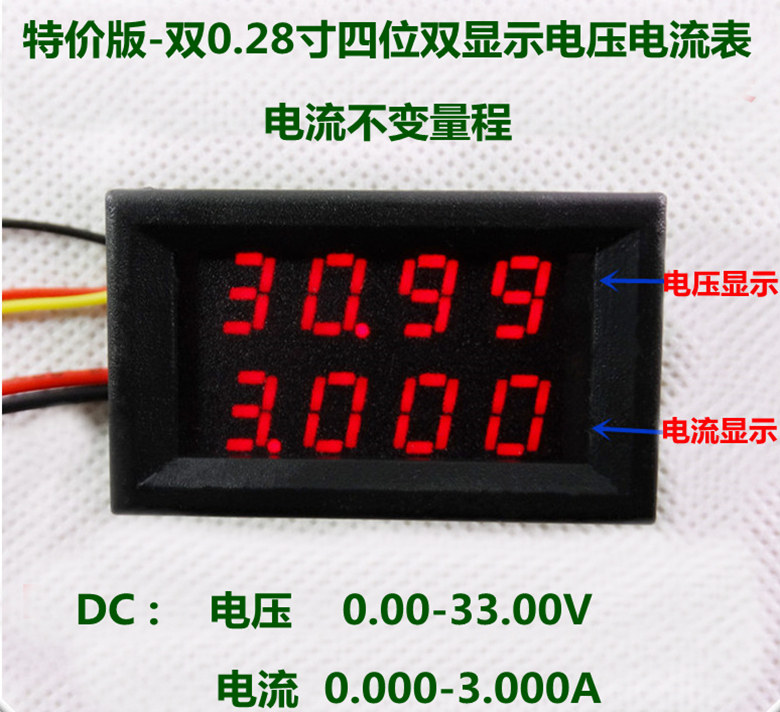

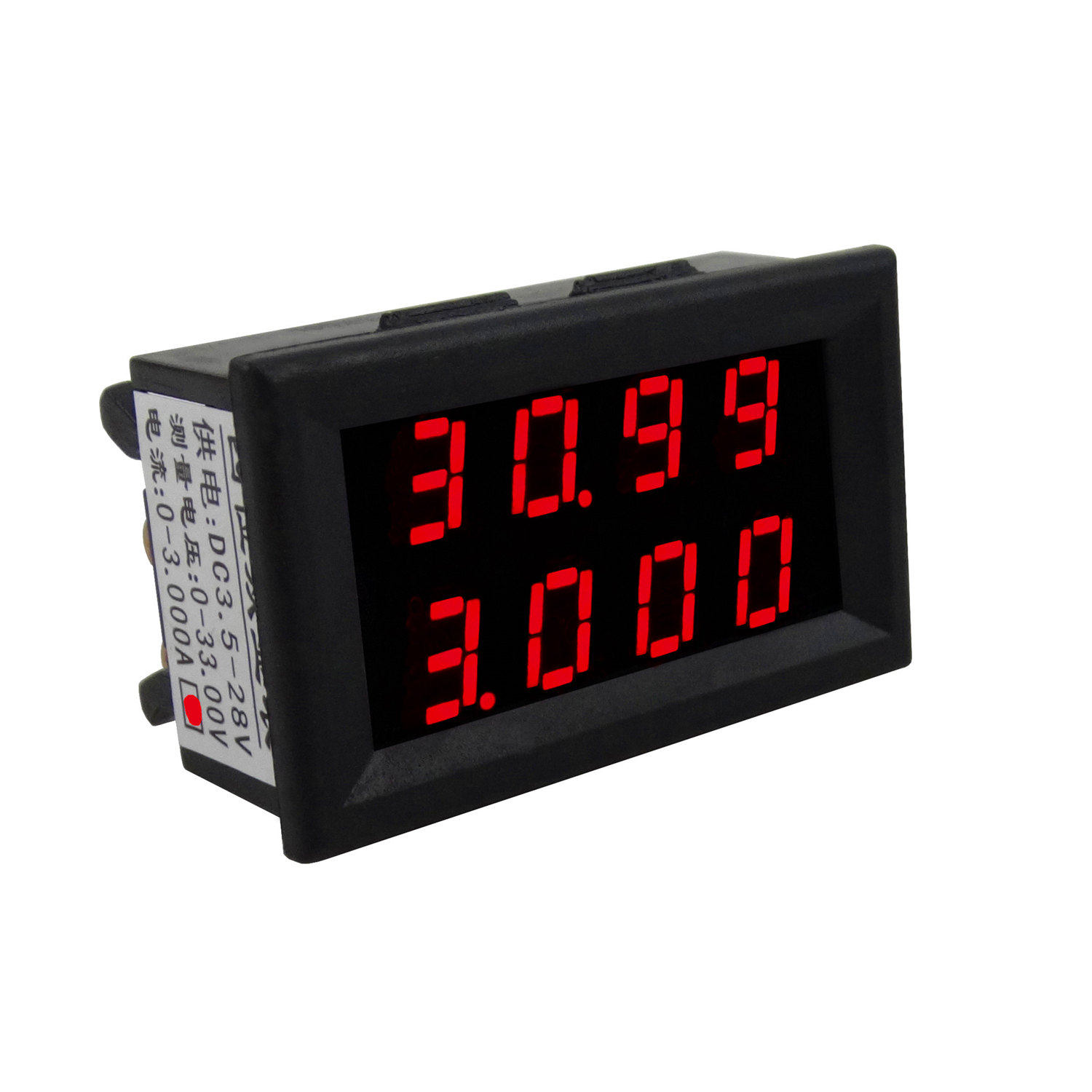

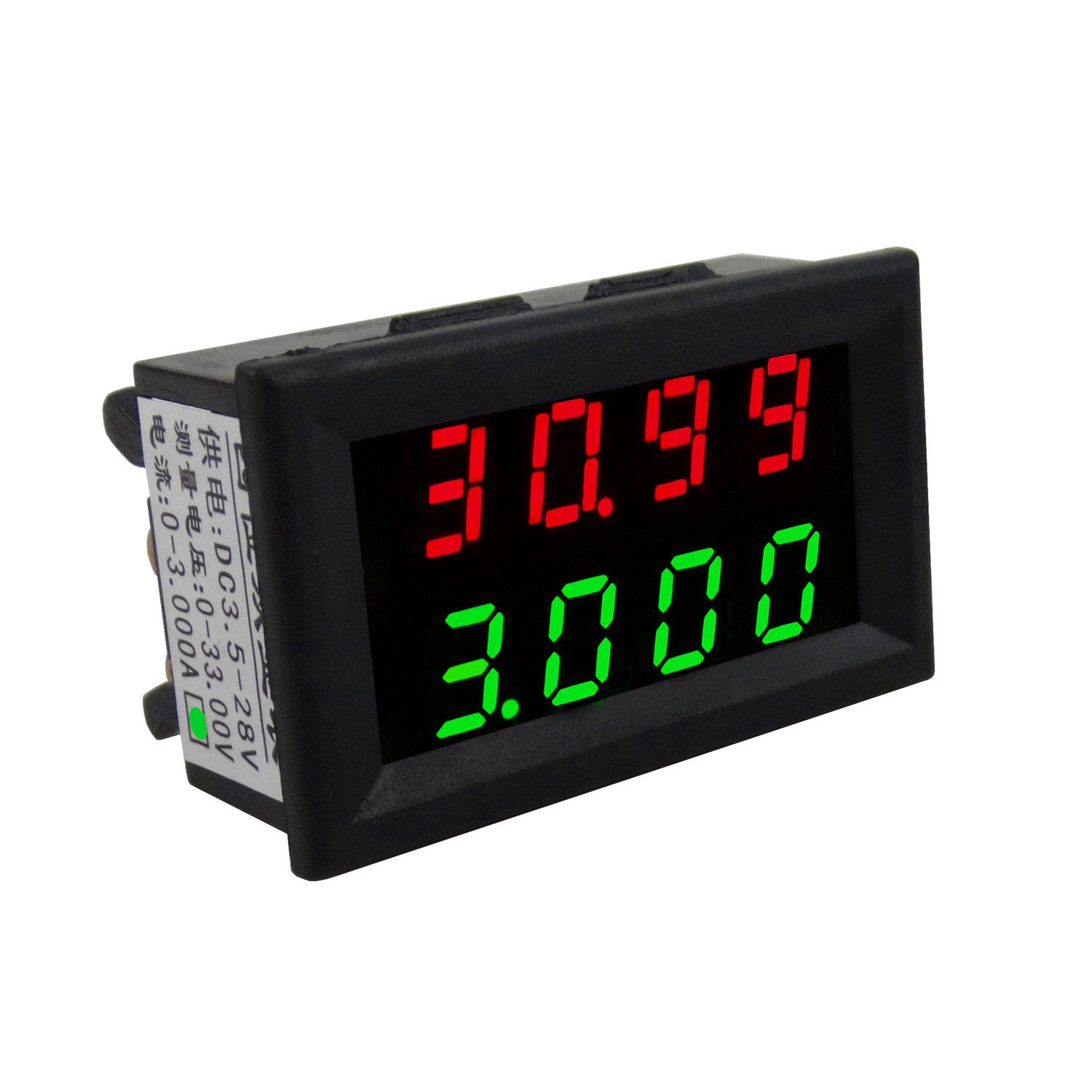

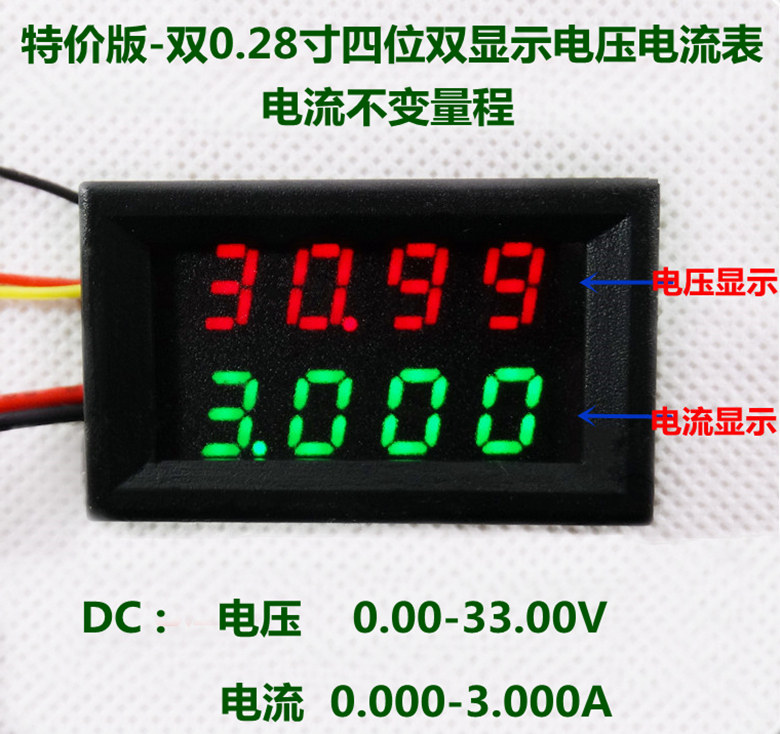

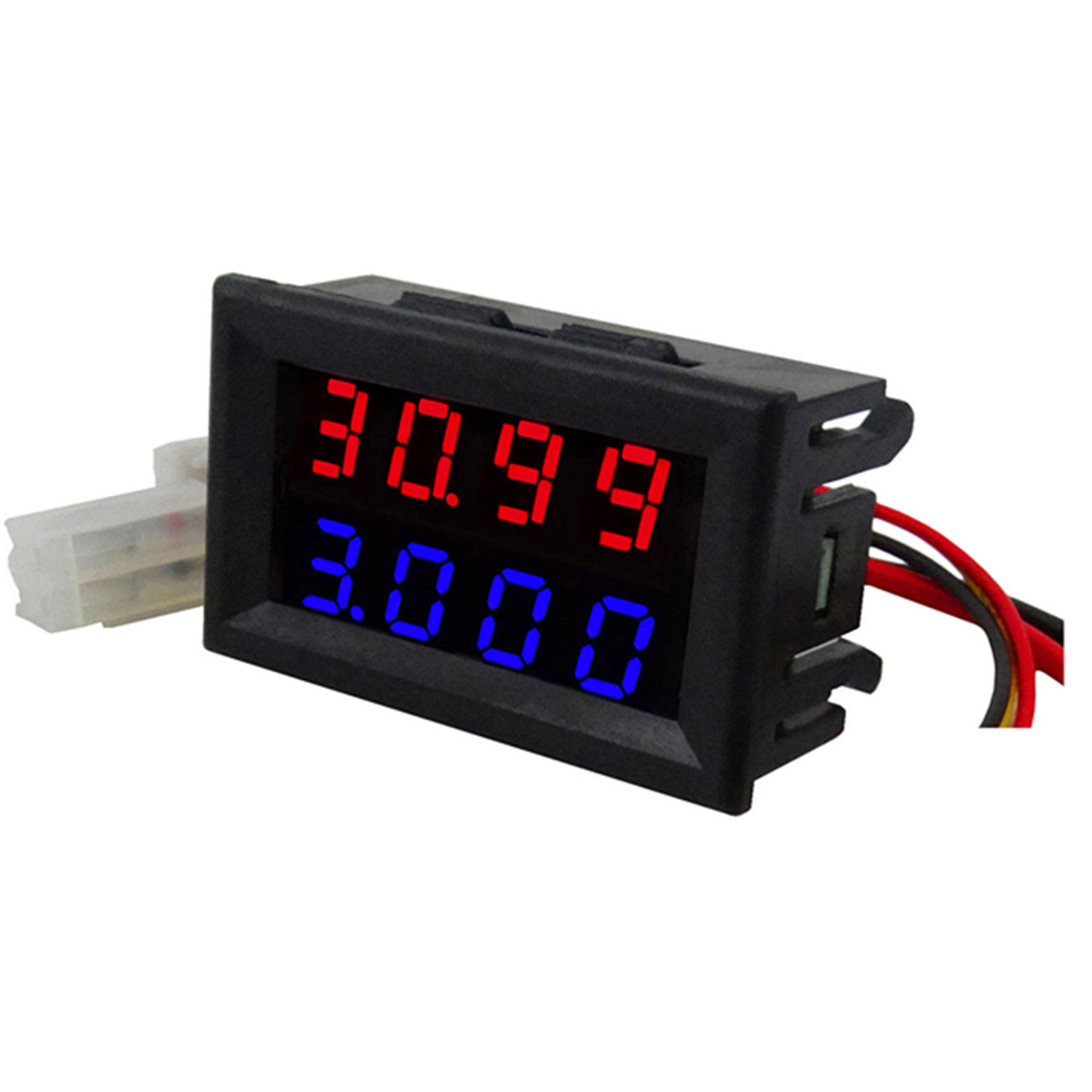

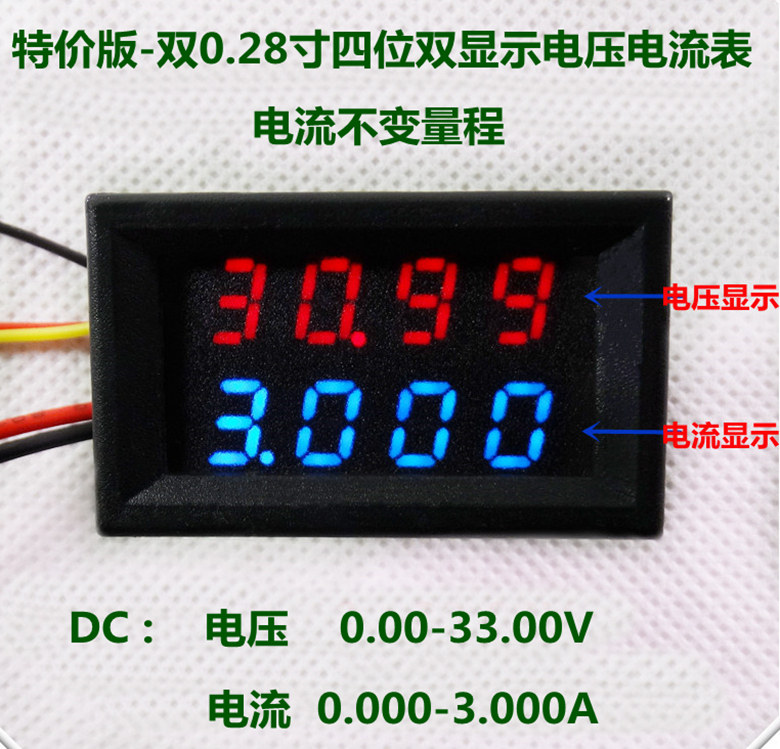

Презентация изображения продукта:
